3D модели шинных изоляторов SM

Цифровая библиотека опорных изоляторов для токоведущих шин — все типоразмеры

Систематизированный набор трёхмерных моделей низковольтных шинных изоляторов серии SM, предназначенных для фиксации и электрической изоляции токоведущих шин в распределительных устройствах, шкафах управления, щитах и сборках. Изделия обеспечивают надёжное крепление шин, предотвращают пробой на корпус и выдерживают механические нагрузки от электродинамических усилий при коротких замыканиях. Комплект охватывает все типоразмеры, что позволяет подобрать изолятор под конкретную ширину и толщину шины, а также под требуемое межфазное расстояние в сборке.

Организация комплекта и навигация

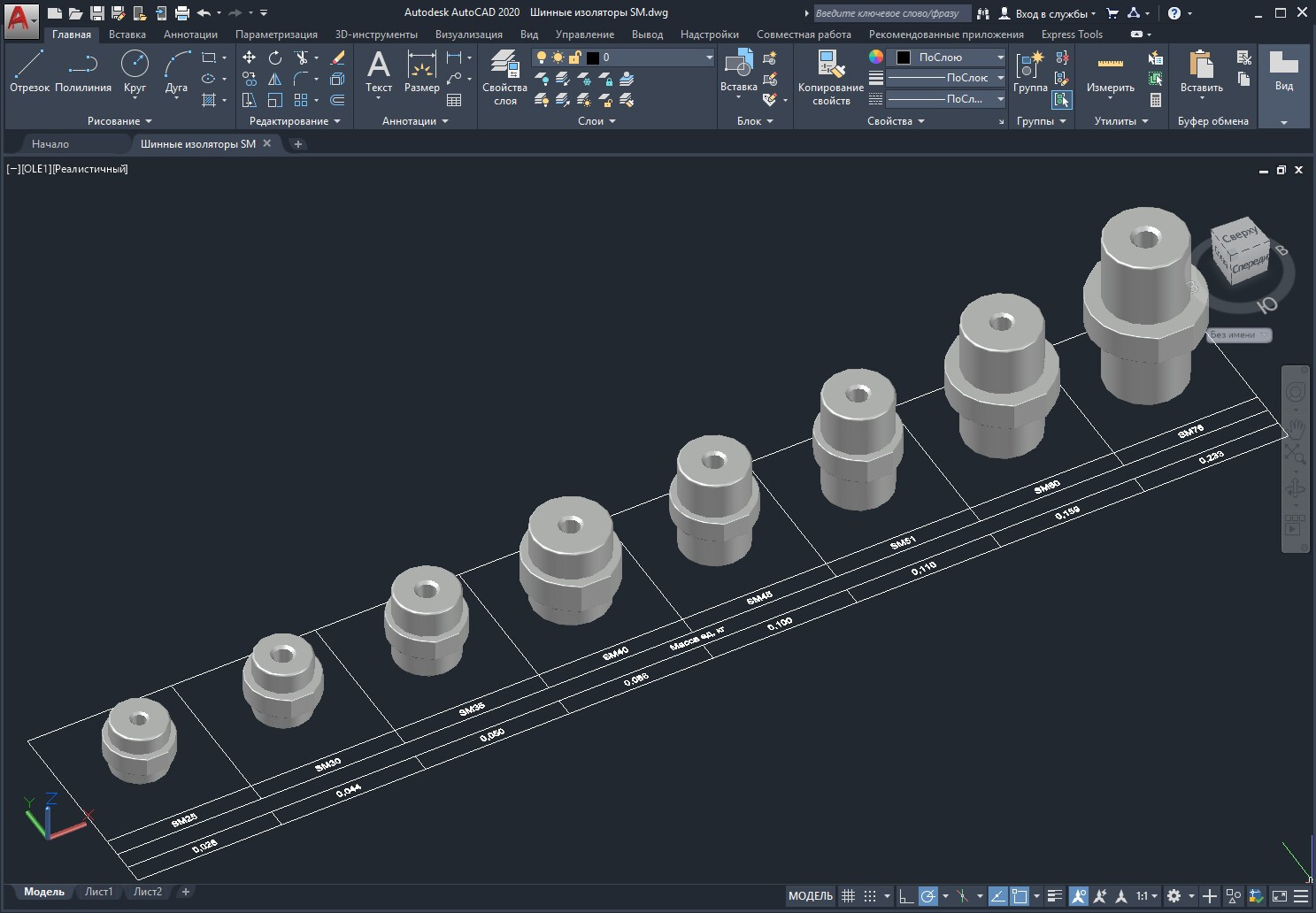

Каждая модель размещена на отдельной информационной сетке, выполняющей функцию наглядного каталога. Для каждого изделия указаны:

• обозначение типоразмера — обеспечивает однозначную идентификацию детали при подборе и заказе;
• масса изделия — необходима для расчёта суммарной нагрузки на каркас шкафа и составления весовых спецификаций.

Структурированная компоновка исключает необходимость обращаться к сторонним справочникам в процессе проектирования и ускоряет подбор комплектующих.

Метод построения геометрии

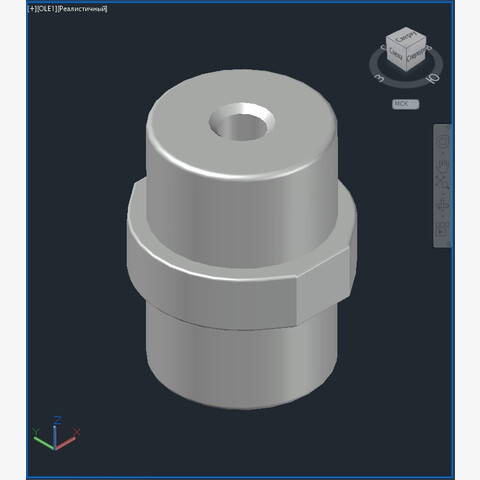

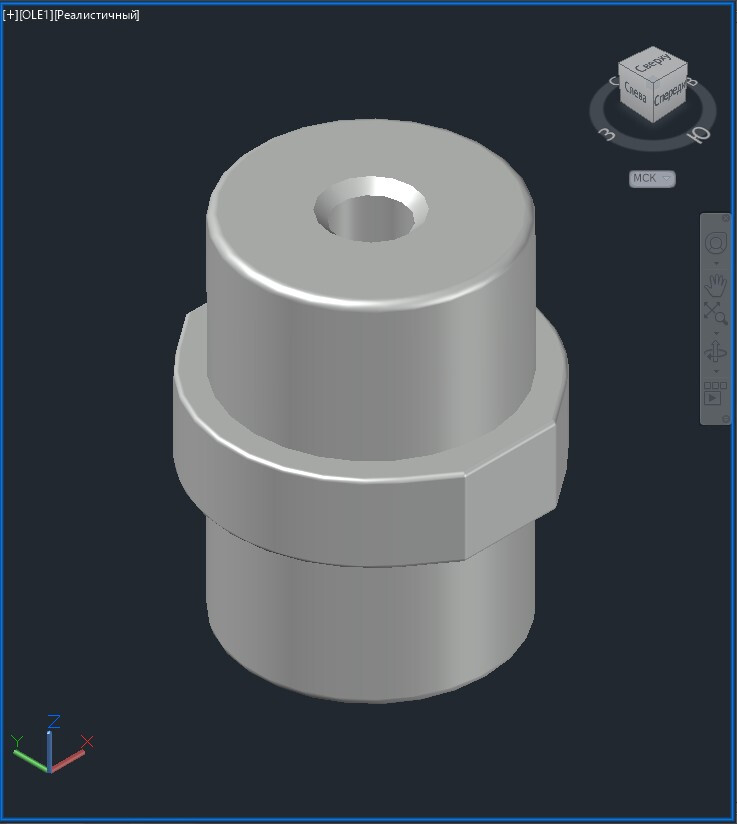

Все 3D‑модели реализованы в формате твёрдотельного моделирования (тип — ТЕЛО). Каждый изолятор — это замкнутый объёмный объект с корректными массо‑инерционными характеристиками.

Совместимость и возможности экспорта

Файлы подготовлены для интеграции в распространённые системы автоматизированного проектирования. Через штатные инструменты экспорта, доступные в большинстве САПР, пользователь может:

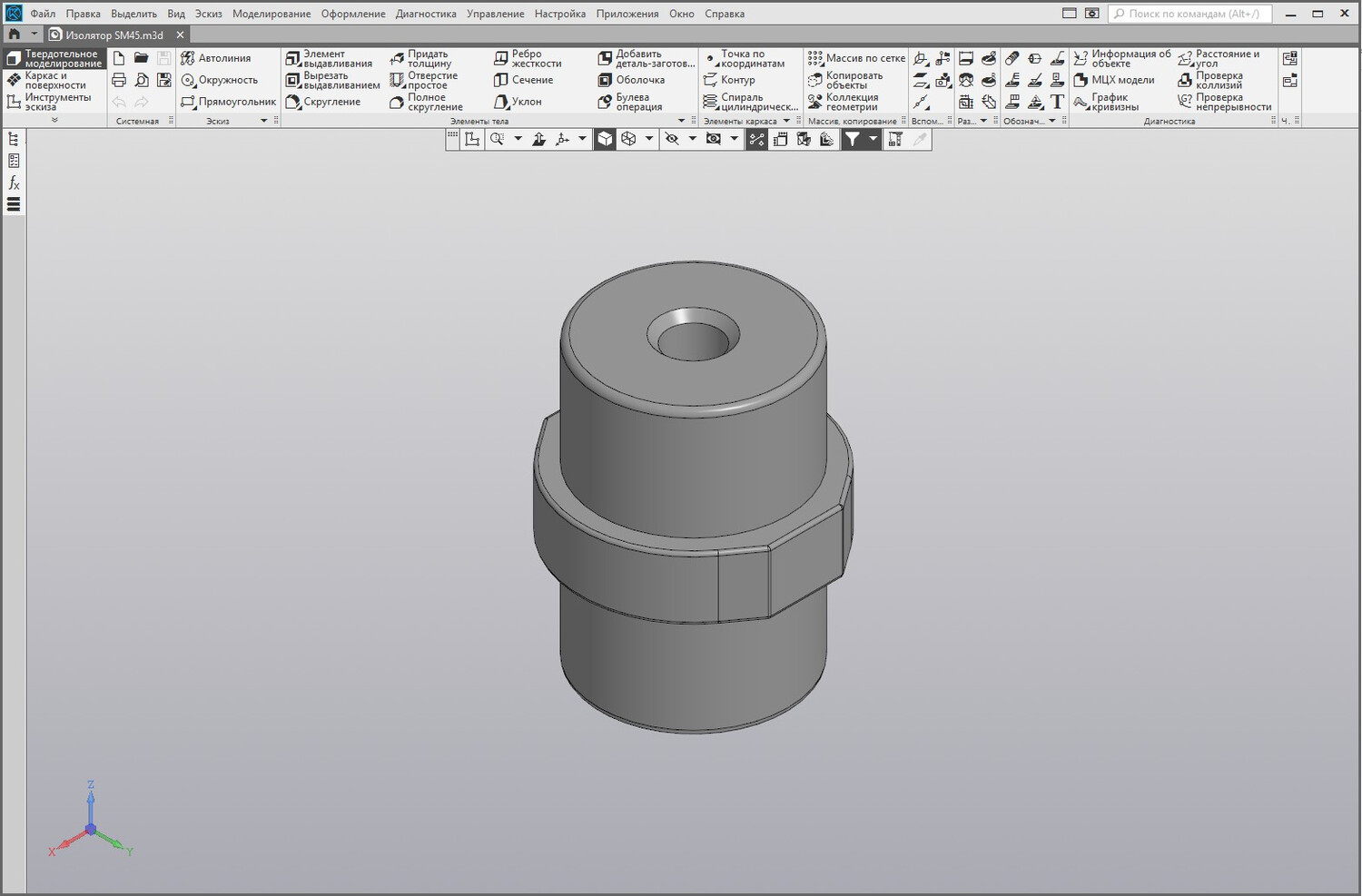

• перенести 3D‑геометрию в КОМПАС‑3D, SketchUp, 3ds Max и аналогичные программы;

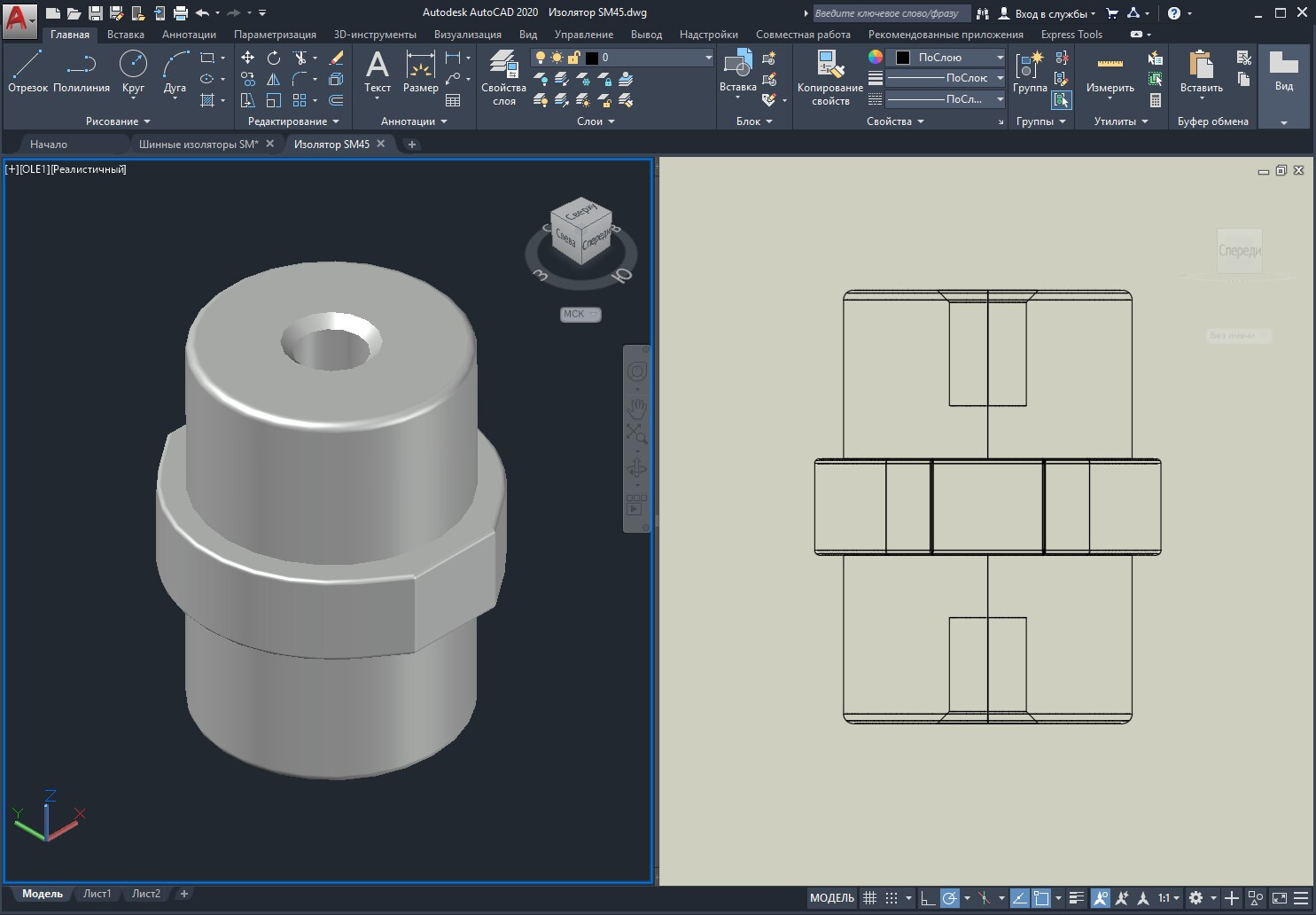

• сформировать 2D‑чертежи с основными видами, разрезами и сечениями;
• выполнить локальные вырезы для анализа внутренней полости и проверки посадки шины в пазах изолятора.

Форматы файлов:

• AutoCAD 3D-модель .dwg (версия 2010 и выше).


Просмотреть страницу – «Как скачать?»
