Цифровая библиотека высоковольтных изоляторов — три климатических исполнения

Систематизированный набор трёхмерных моделей опорных стационарных изоляторов внутренней установки на номинальное напряжение 6 кВ. Изделия применяются для крепления и электрической изоляции токоведущих частей распределительных устройств, ячеек и шкафов управления от заземлённых конструкций. Комплект охватывает три модификации, различающиеся климатическим исполнением и категорией размещения, что позволяет подобрать модель под конкретные условия эксплуатации.

Номенклатура типоразмеров

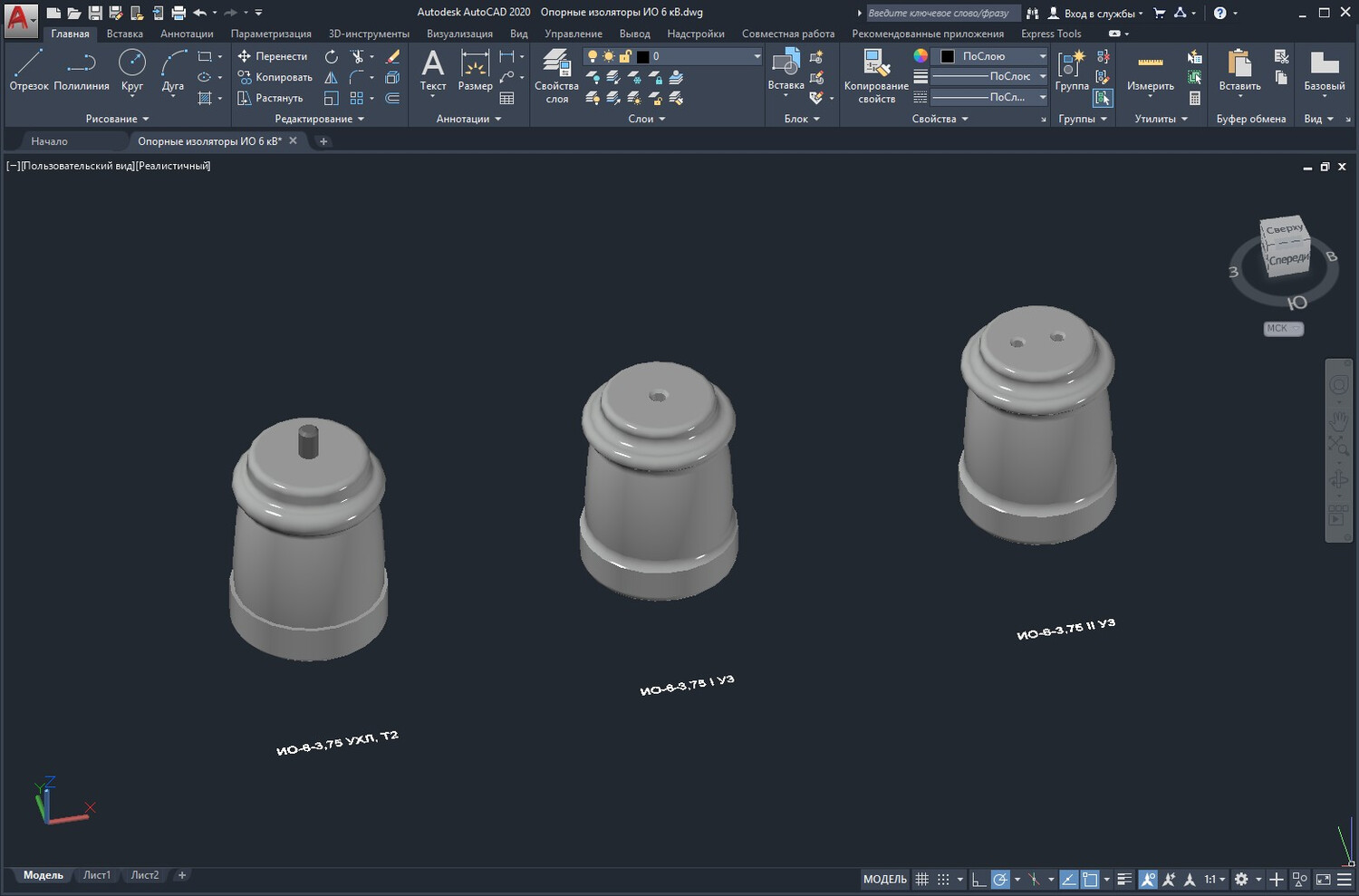

В состав библиотеки включены следующие исполнения:

• ИО‑6‑3,75 УХЛ, Т2 — для умеренно‑холодного климата с категорией размещения Т2 (работа в помещениях со свободным доступом наружного воздуха);
• ИО‑6‑3,75 I У3 — для умеренного климата, категория размещения 1 (эксплуатация на открытом воздухе);
• ИО‑6‑3,75 II У3 — для умеренного климата, категория размещения 2 (эксплуатация под навесом или в помещениях без регулирования микроклимата).

Минимальная разрушающая нагрузка для всех модификаций — 3,75 кН.

Метод построения геометрии

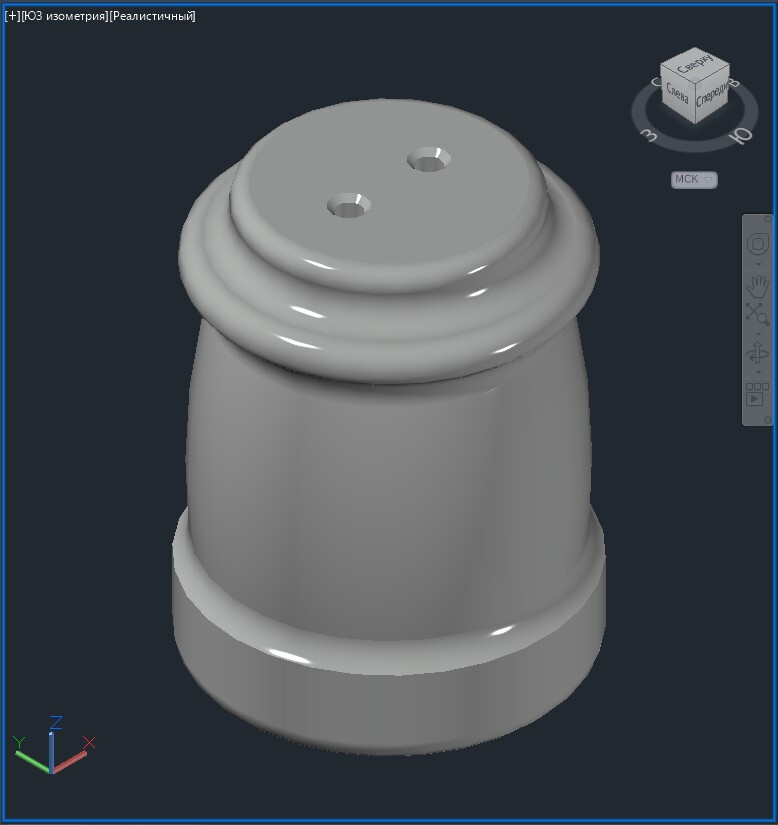

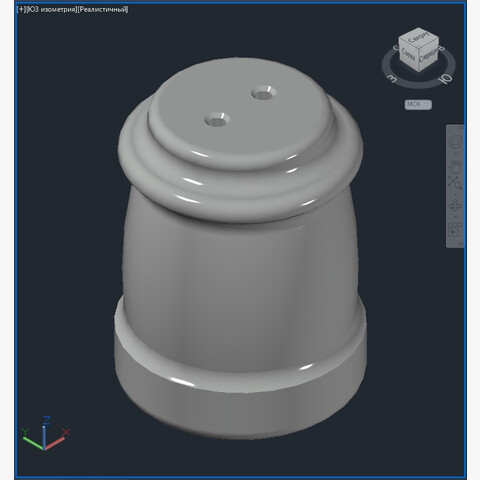

Все 3D‑модели реализованы в формате твёрдотельного моделирования (тип — ТЕЛО). Геометрия воспроизводит внешний контур и габаритные размеры реального изолятора: фарфоровый корпус с ребристой поверхностью, металлическую арматуру (фланцы и колпаки), цементные швы. Замкнутый объёмный контур обеспечивает корректные массо‑инерционные характеристики, что важно при включении изоляторов в сборочные узлы распределительных устройств, расчётах массы конструкций и оформлении конструкторской документации.

Совместимость и экспорт

Файлы подготовлены для интеграции в распространённые среды проектирования. Через штатные инструменты экспорта пользователь может:

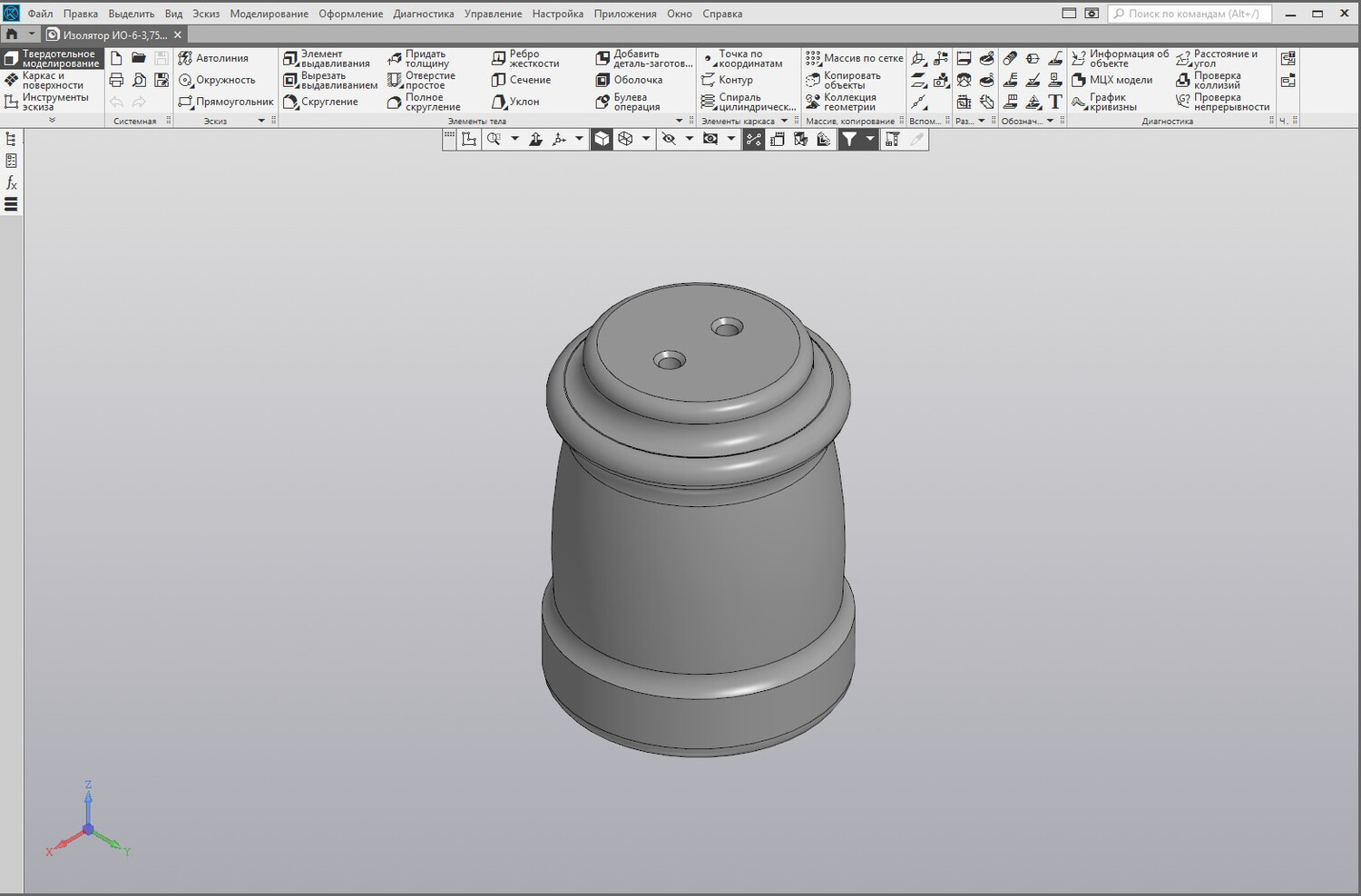

• перенести 3D‑геометрию в КОМПАС‑3D, SketchUp, 3ds Max и аналогичные программы;

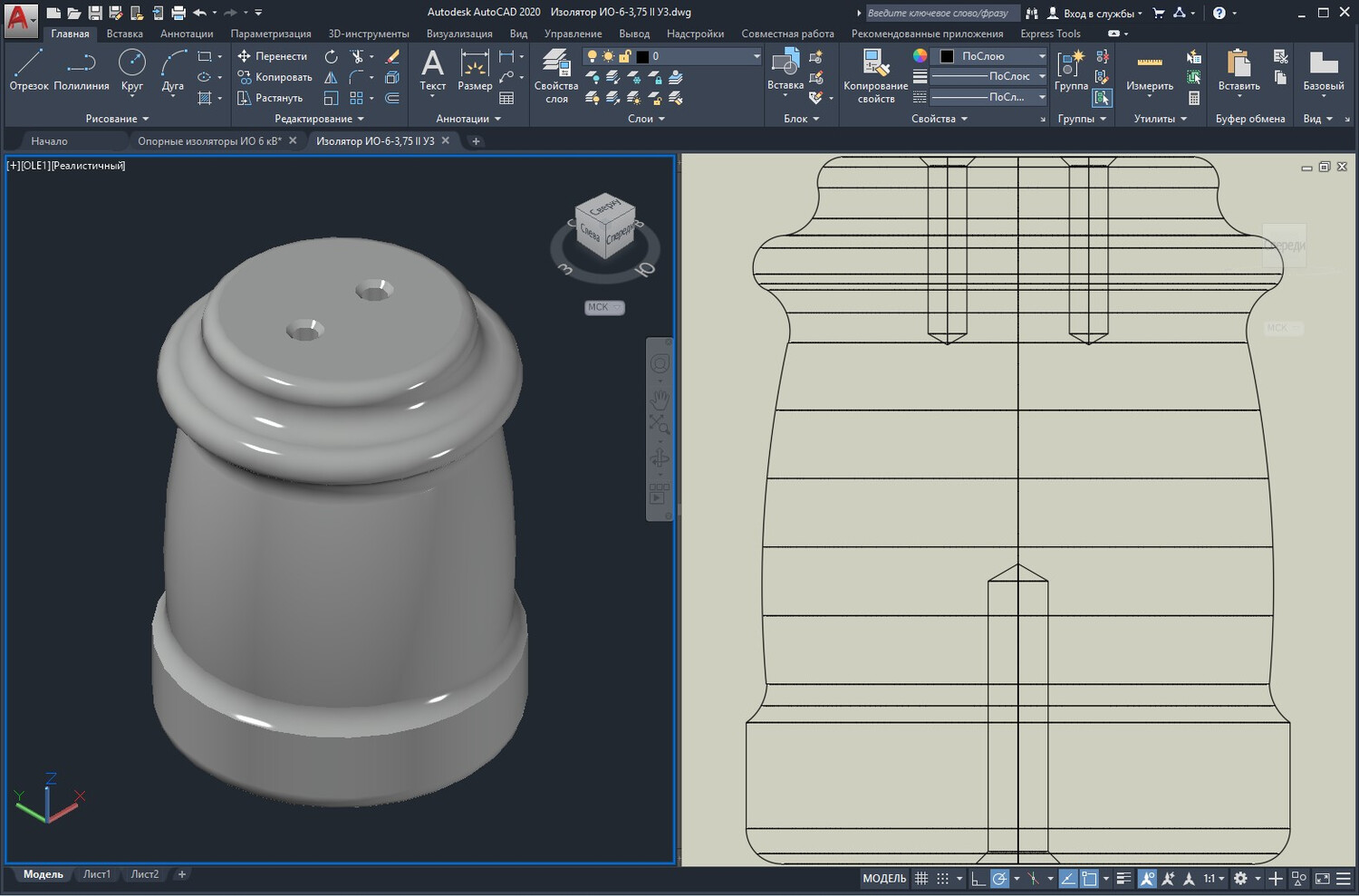

• сформировать 2D‑чертежи с основными видами и сечениями;
• выполнить разрезы и вырезы для анализа внутренней структуры и проверки посадки крепёжных элементов.

Форматы файлов:

• AutoCAD 3D-модель .dwg (версия 2010 и выше).
