3D модели фарфоровых изоляторов ШФ

Назначение и типоразмерный ряд изоляторов ШФ

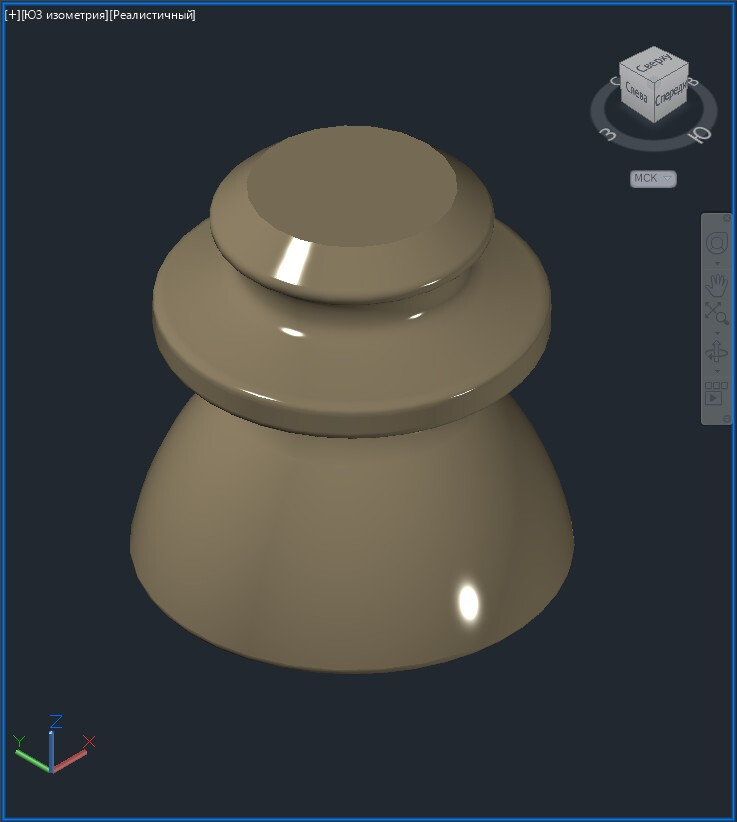

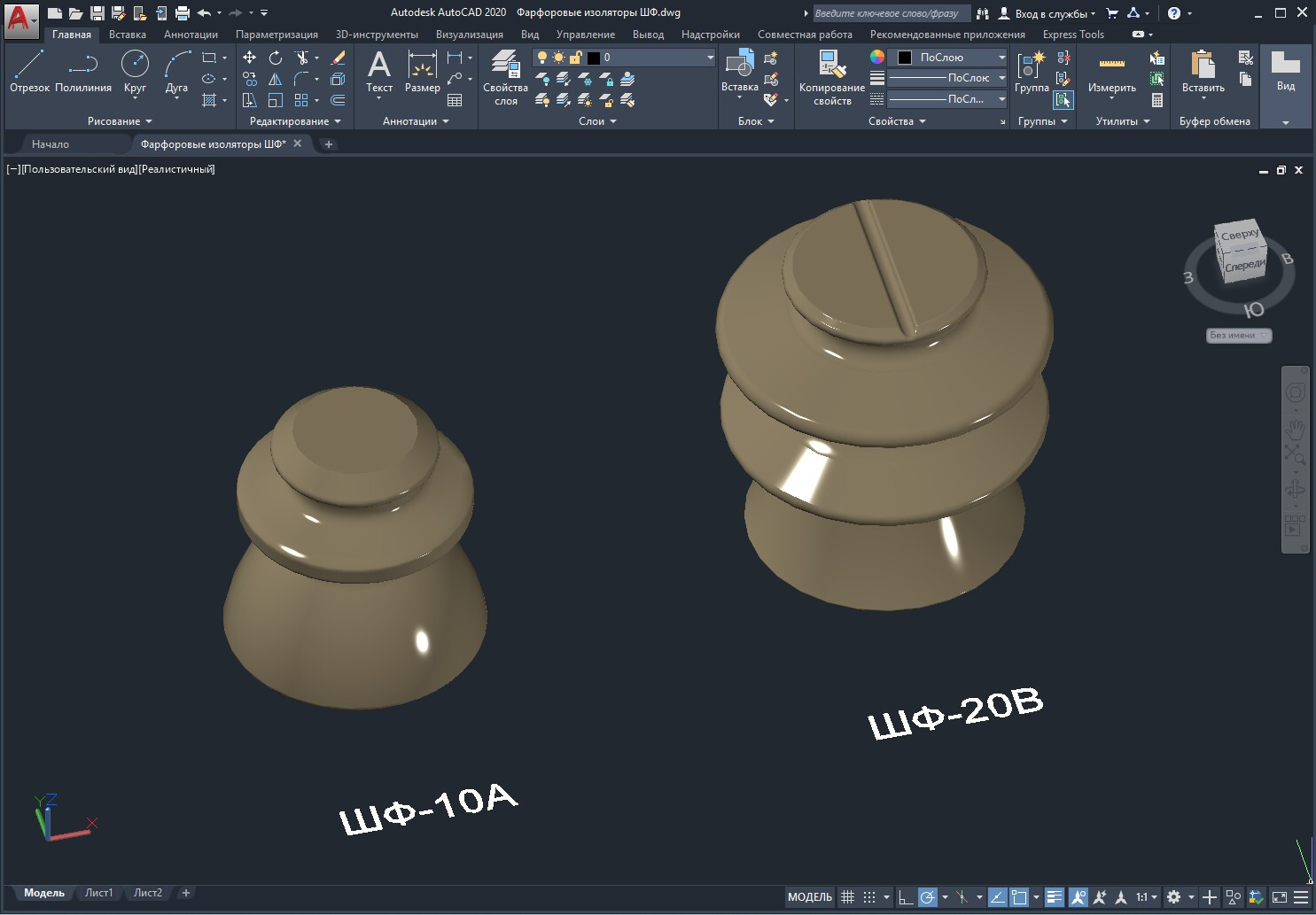

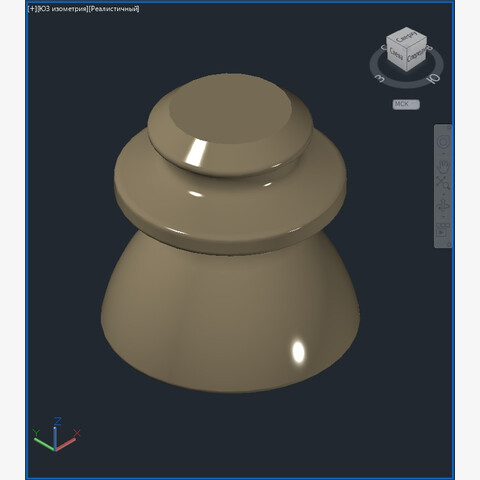

Комплект цифровых 3D‑моделей фарфоровых изоляторов серии ШФ предназначен для использования в проектных и конструкторских работах, связанных с обустройством линий электропередачи и распределительных устройств. В набор включены модели двух востребованных типоразмеров — ШФ‑10А и ШФ‑20В, что позволяет гибко подбирать решения под разные классы напряжения и конструктивные схемы. Модели отражают точную геометрию изделий, включая характерные конструктивные элементы: рёбра жёсткости, посадочные поверхности и крепёжные зоны, — это критично для корректной стыковки в сборных узлах.

Особенности цифрового представления

Все модели в комплекте выполнены в формате «ТЕЛО» (твердотельное моделирование). Такой тип представления обеспечивает максимальную инженерную достоверность: геометрия пригодна не только для визуализации, но и для расчётов (в том числе прочностных и массо‑инерционных), проверки коллизий, булевых операций и других технических задач. Твердотельная структура исключает неоднозначности, характерные для поверхностных моделей, и гарантирует предсказуемое поведение при любых преобразованиях.

Гибкость интеграции и рабочие возможности

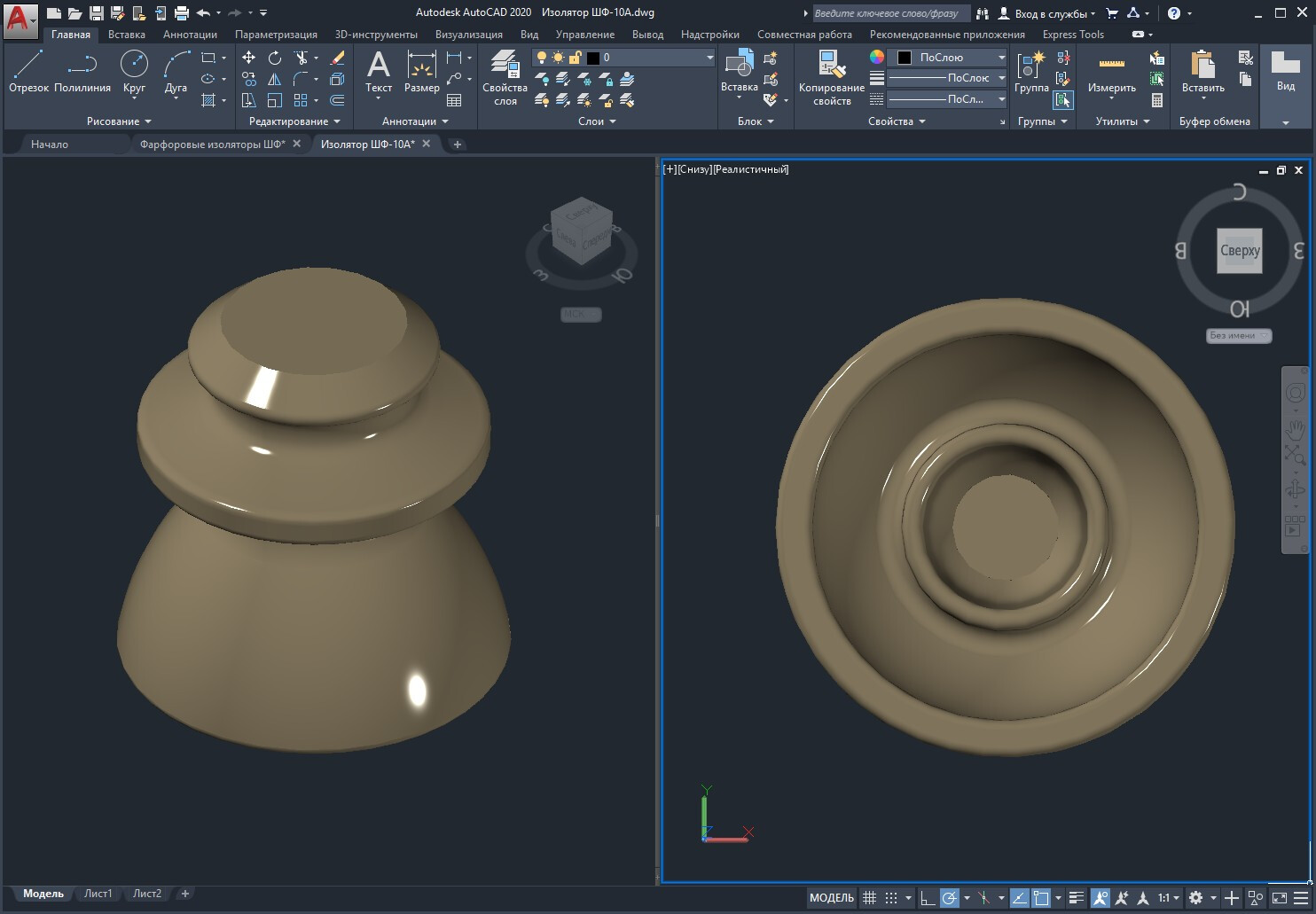

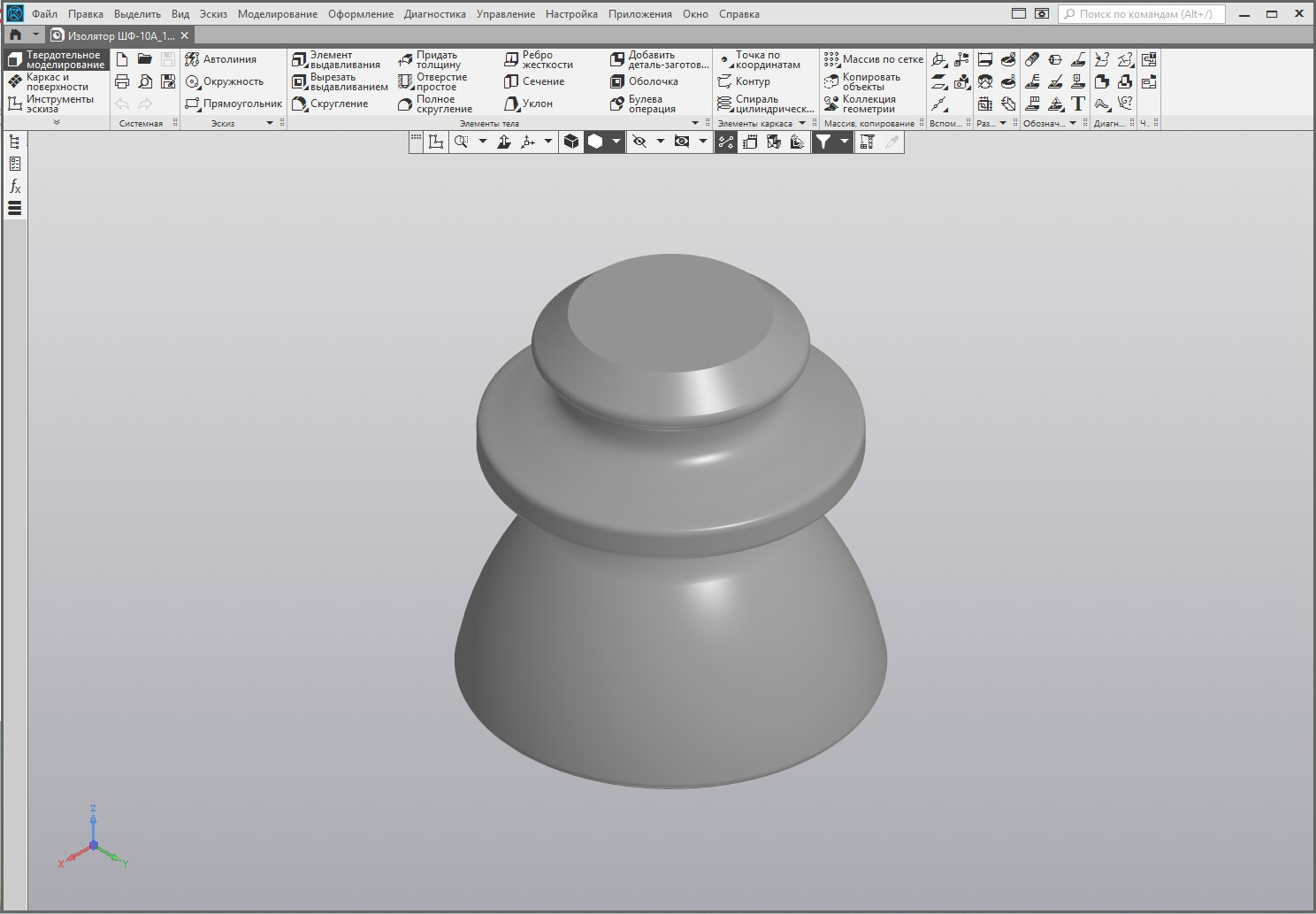

Модели разработаны с учётом совместимости со стандартными инструментами САПР. С помощью штатных функций вы можете экспортировать их в сторонние программные среды — например, в КОМПАС‑3D, SketchUp, 3ds Max и другие. Помимо переноса 3D‑геометрии, доступны операции по формированию 2D‑чертежей, построению разрезов, сечений и проекций. Это позволяет быстро получать конструкторскую документацию без повторного моделирования и сохранять единый источник данных на всех этапах проекта.

Форматы файлов:

• AutoCAD 3D-модель .dwg (версия 2010 и выше).


Просмотреть страницу – «Как скачать?»

Подписывайтесь на рассылку BASEcad и получайте файлы бесплатно!
