3D модели крюков пластинчатых по ГОСТ 6619-75

Цифровая библиотека грузозахватных органов для подъёмно‑транспортного оборудования

Полный набор трёхмерных моделей пластинчатых крюков, спроектированных в соответствии с требованиями государственного стандарта ГОСТ 6619‑75. Эти грузозахватные органы относятся к числу наиболее ответственных элементов грузоподъёмных машин и механизмов — кранов, тельферов, талей и других устройств, где требуется надёжное удержание транспортируемых грузов. Пластинчатая конструкция крюка, в отличие от кованой, собирается из отдельных стальных листов, стянутых между собой заклёпками или болтами, что обеспечивает высокую несущую способность при относительно небольшой массе и упрощает контроль качества сварных соединений. Комплект охватывает все типоразмеры, регламентированные стандартом, и включает однорогие и двурогие исполнения.

Разновидности исполнений

В составе библиотеки представлены:

• Однорогие пластинчатые крюки — классическая форма с одним загнутым захватом, предназначенная для работы с универсальными стропами, траверсами и грузозахватными приспособлениями. Применяются преимущественно на кранах малой и средней грузоподъёмности.
• Двурогие пластинчатые крюки — конструкция с двумя симметричными захватами, обеспечивающая более равномерное распределение нагрузки при подвесе длинномерных или габаритных грузов. Характерны для кранов большой грузоподъёмности и специальных подъёмных механизмов.

Организация комплекта и навигация

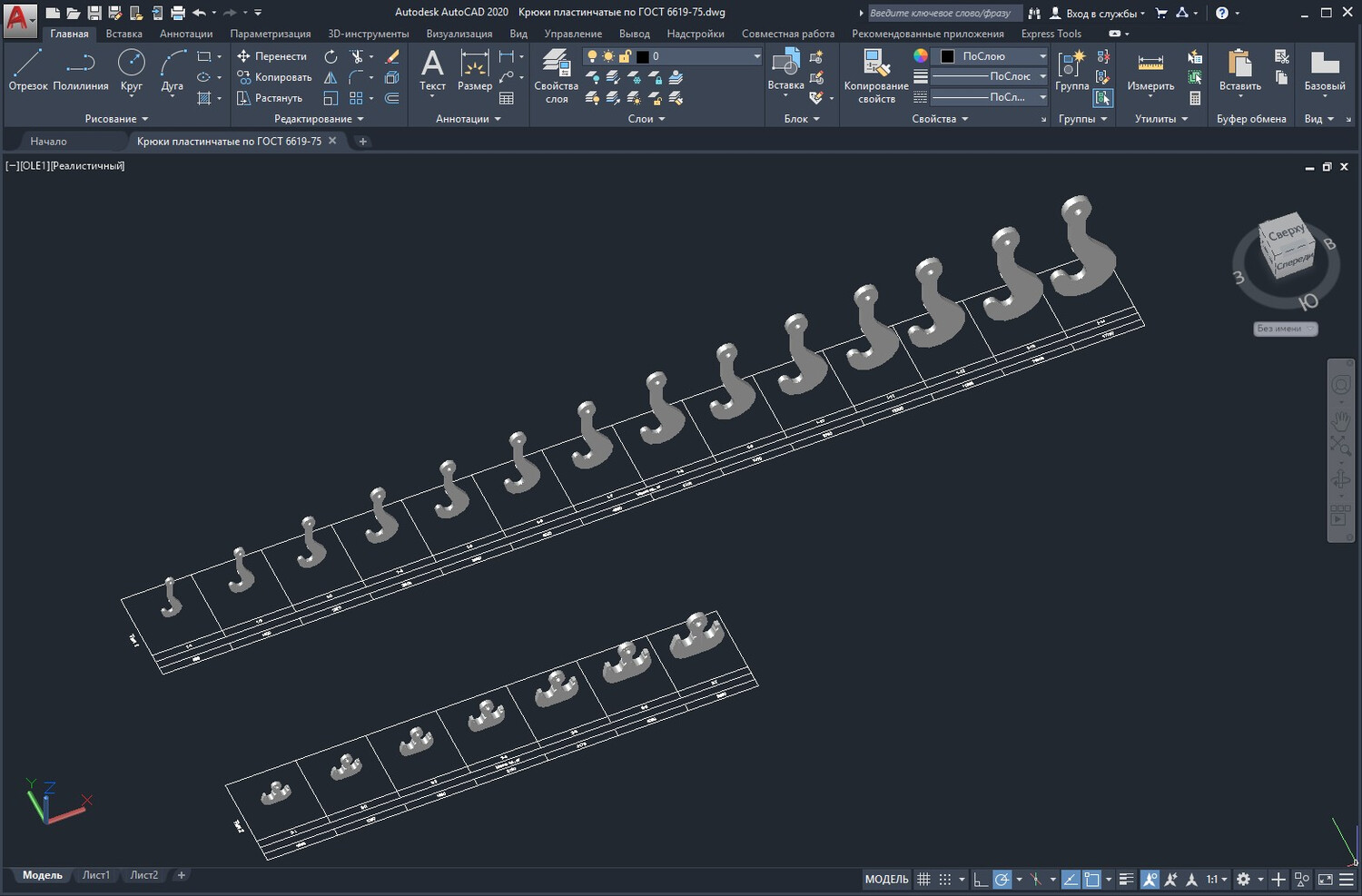

Каждая модель размещена на отдельной информационной сетке, которая выполняет функцию визуального каталога. Для каждого изделия указаны:

• обозначение типоразмера — позволяет однозначно идентифицировать деталь и подобрать её под требуемую грузоподъёмность механизма;
• масса изделия — необходимый параметр для расчёта суммарной нагрузки на крановую систему и составления весовых спецификаций.

Структурированная компоновка исключает необходимость обращаться к сторонним справочникам в процессе проектирования и ускоряет подбор комплектующих.

Метод построения геометрии

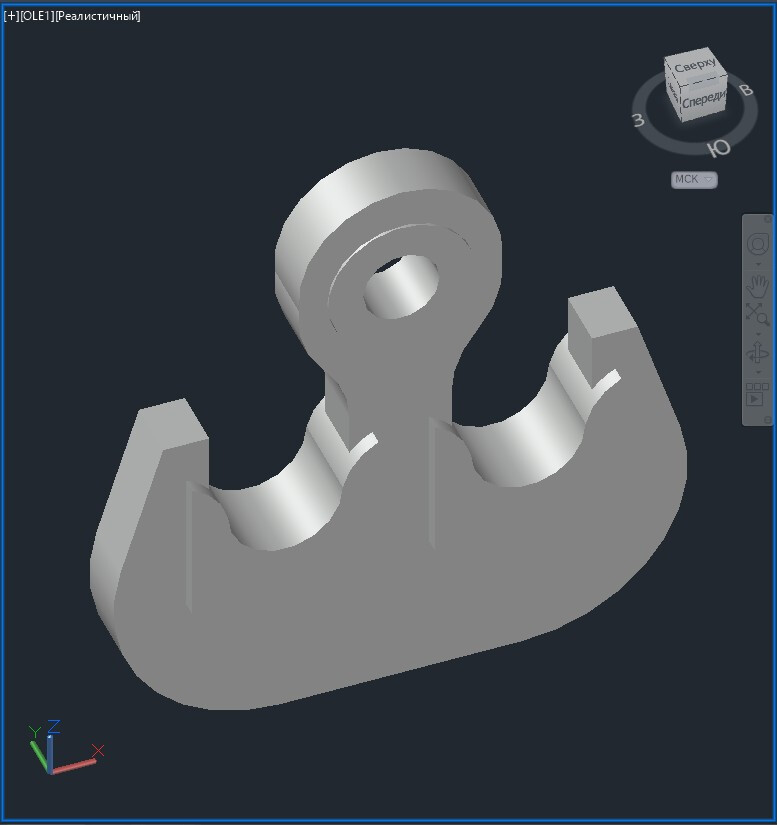

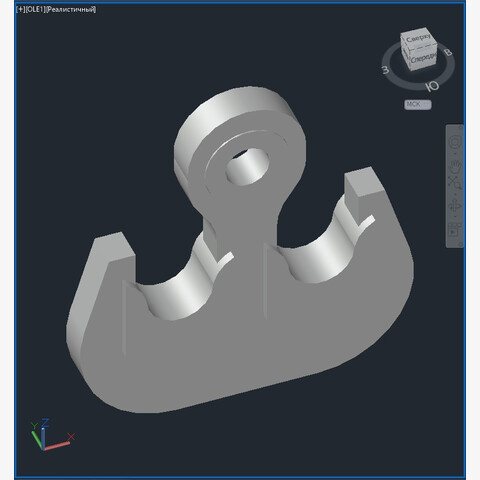

Все 3D‑модели реализованы в формате твёрдотельного моделирования (тип — ТЕЛО). Каждая деталь представляет собой замкнутый объёмный объект с корректными массо‑инерционными характеристиками.

Совместимость и возможности экспорта

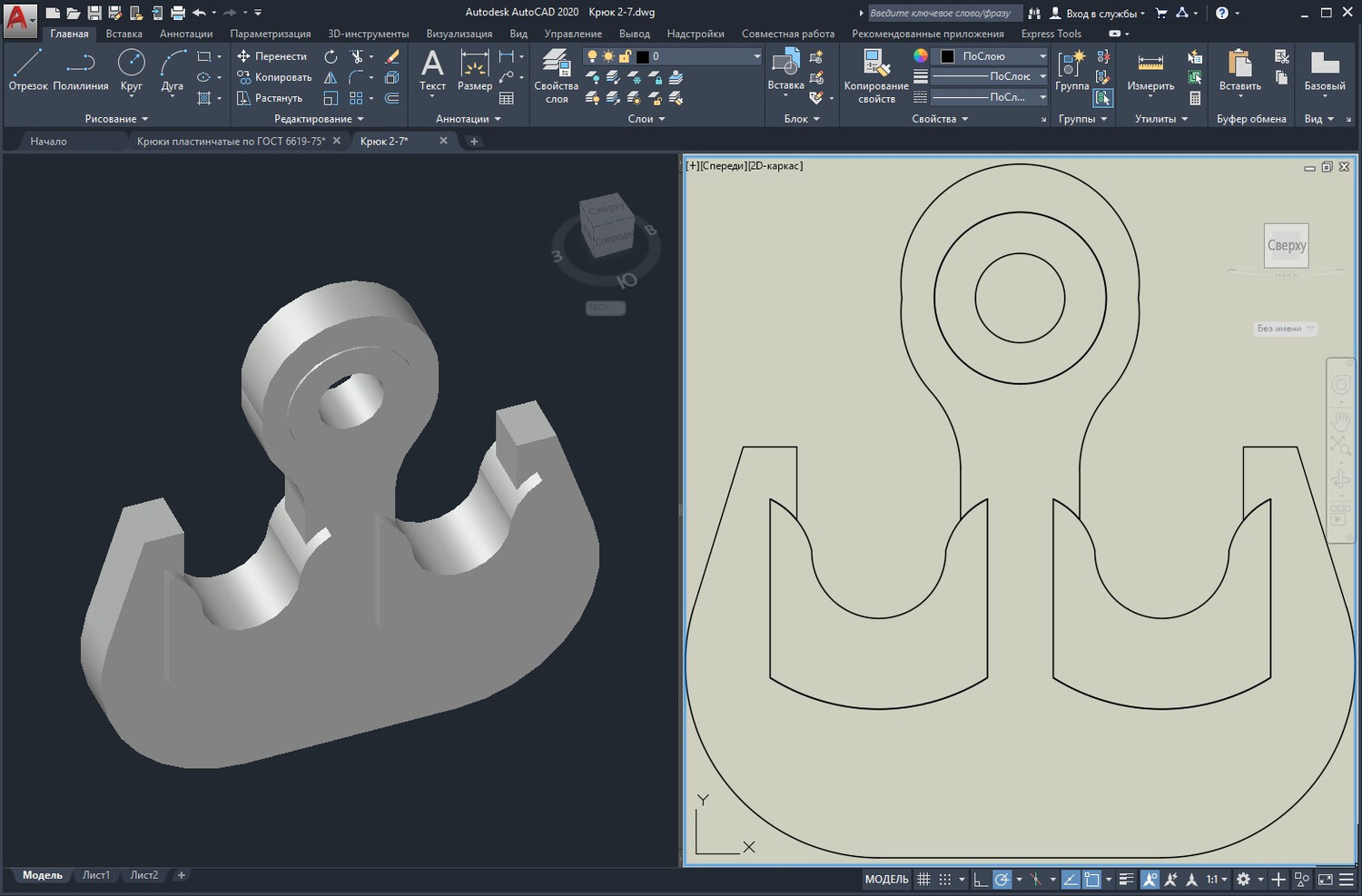

Файлы подготовлены для интеграции в распространённые системы автоматизированного проектирования. Через штатные инструменты экспорта, доступные в большинстве САПР, пользователь может:

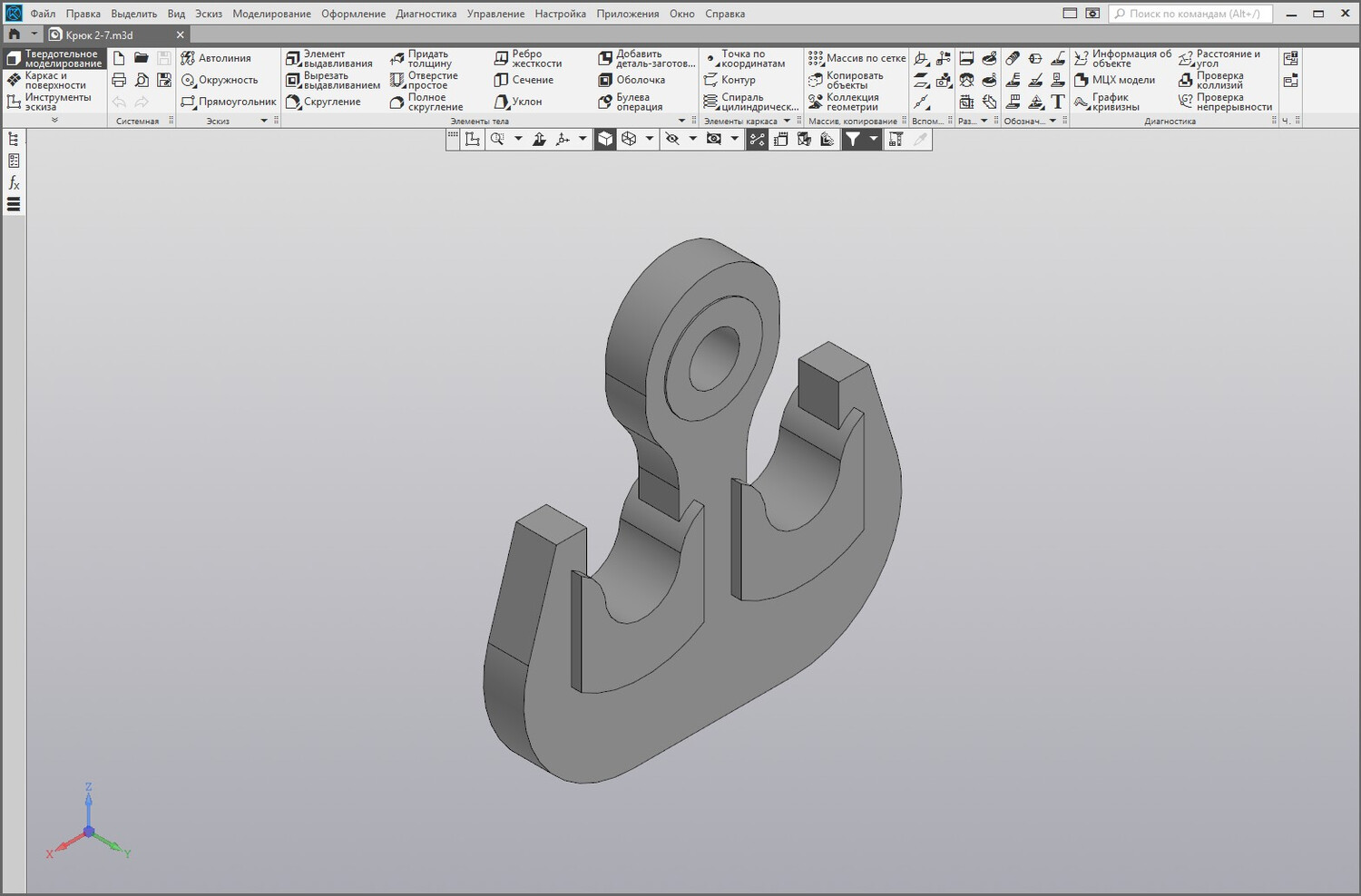

• перенести 3D‑геометрию в КОМПАС‑3D, SketchUp, 3ds Max и аналогичные программы;
• сформировать 2D‑чертежи с основными видами, разрезами и сечениями;
• выполнить локальные вырезы для анализа внутренней структуры пакета пластин и проверки посадки хвостовика в подшипниковом узле траверсы.

Форматы файлов:

• AutoCAD 3D-модель .dwg (версия 2010 и выше).
