Схемы строповки металлического листа

Назначение и практическая ценность комплекта строповки листа

Цифровой товар содержит готовые технические решения для безопасного подъёма и перемещения металлических листов с использованием приварных петель. Комплект ориентирован на специалистов, отвечающих за организацию грузоподъёмных работ: прорабов, стропальщиков, крановщиков, инженеров ППР. Схемы позволяют заранее спланировать такелажные операции, подобрать оснастку и минимизировать риски повреждения груза или возникновения аварийных ситуаций.

Применение приварных петель — одно из наиболее распространённых решений при работе с листовым прокатом: такой способ обеспечивает стабильную фиксацию и равномерное распределение нагрузки. Представленные варианты учитывают типовые условия строительных и производственных площадок, а также требования нормативных документов по безопасности.

Что входит в комплект и как это использовать

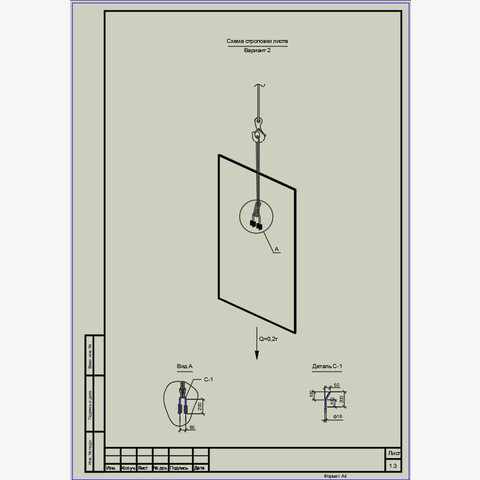

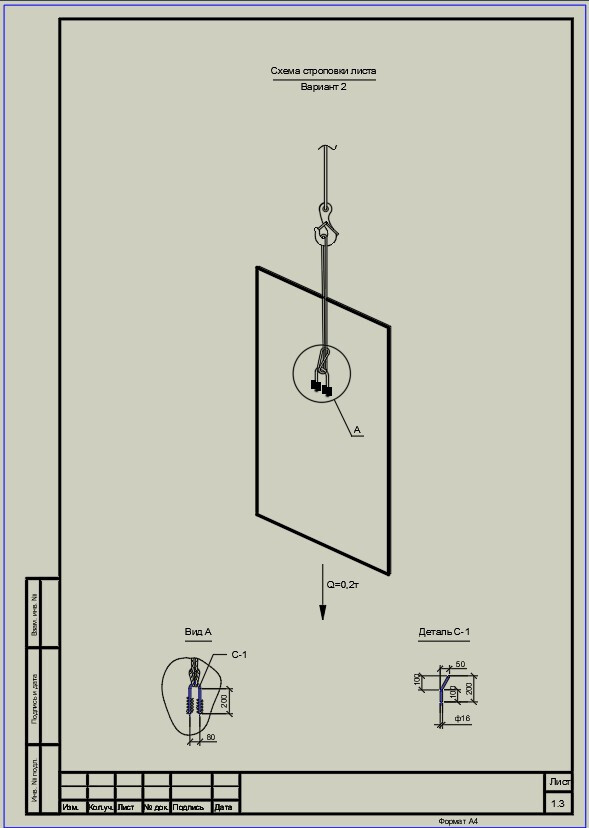

• Два варианта строповки. Каждая схема отражает отдельный способ захвата листа с помощью приварных петель: различаются углы наклона ветвей строп, точки установки петель и распределение усилий. Это даёт возможность выбрать оптимальный вариант под конкретную задачу и имеющуюся оснастку.
• Указания по монтажу петель. В документации приведены рекомендации по расположению и приварке петель к листу: указаны минимальные расстояния от кромок, требования к катету сварного шва, последовательность операций и контроль качества. Соблюдение этих правил критично для прочности узла и безопасности подъёма.
• Размеры и привязки. Все ключевые параметры даны в чёткой привязке к габаритам листа: шаг установки петель, расстояния до кромок, габариты самих петель и рекомендуемые типоразмеры. Это позволяет сразу перенести данные на заготовку без дополнительных расчётов.
• Графические пояснения. Схемы содержат наглядные отметки критических зон: где нельзя размещать петли, какие углы между ветвями строп считаются допустимыми, как избежать перекоса листа при подъёме.

Комплект подойдёт для включения в технологические карты, проекты производства работ, инструкции по охране труда и программы обучения персонала. Документация помогает стандартизировать процессы на площадке, сократить время на подготовку такелажных операций и обеспечить соответствие требованиям промышленной безопасности. Благодаря продуманной детализации схем и чётким монтажным указаниям, специалисты могут быстро адаптировать решения под реальные условия и типоразмеры листового проката, с которыми работают на объекте.

Форматы файлов:

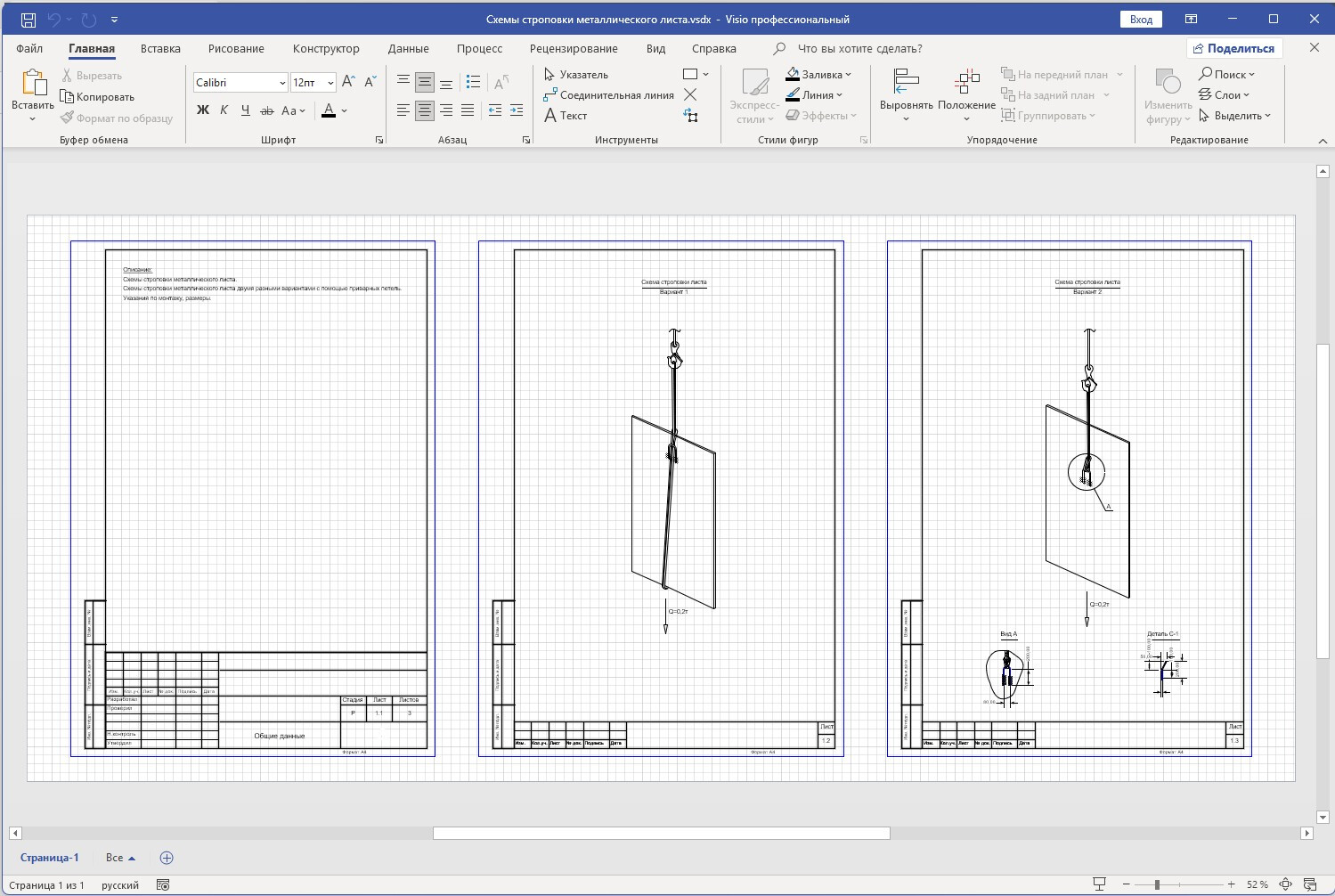

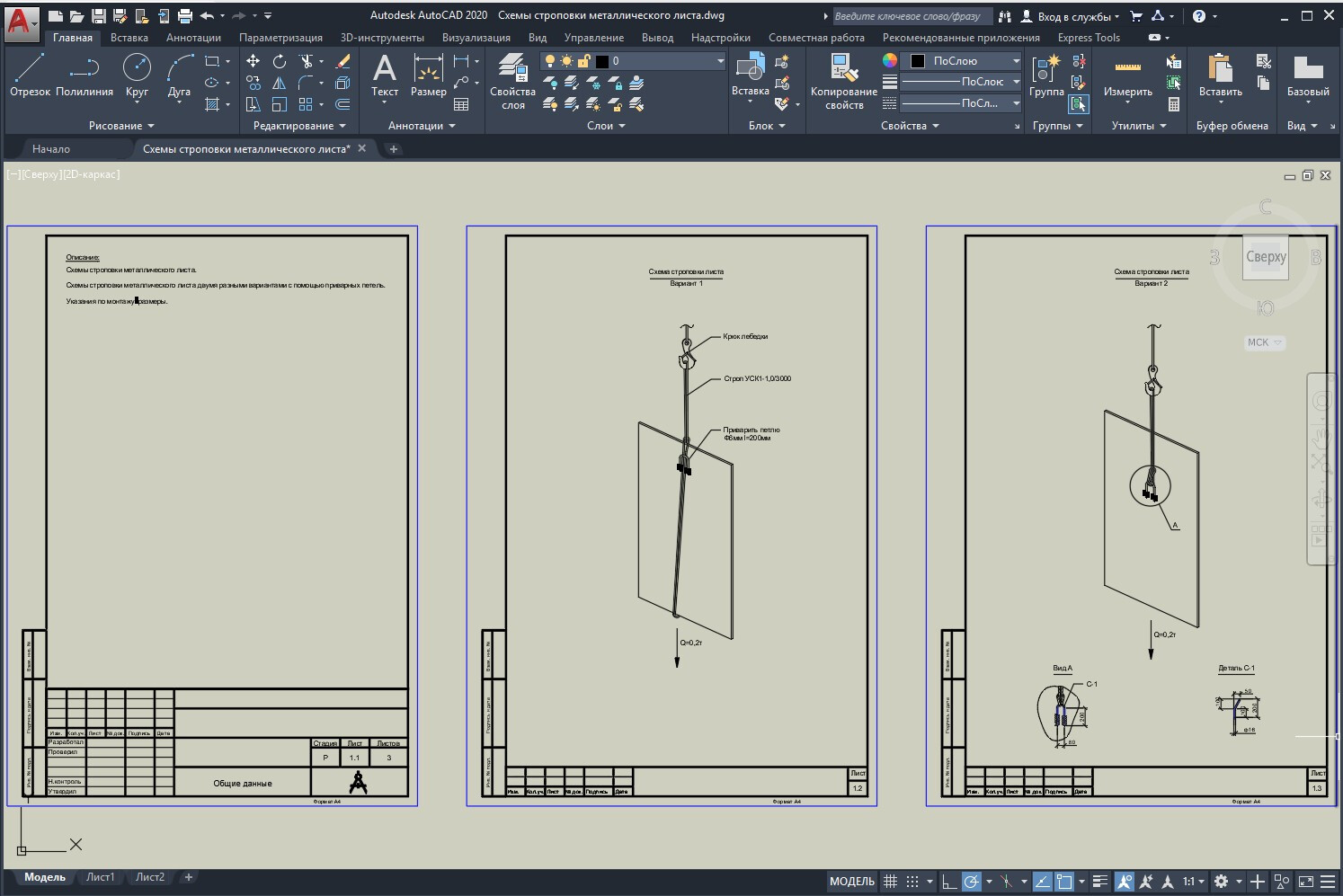

• AutoCAD 2D-чертеж .dwg (версия 2010 и выше);

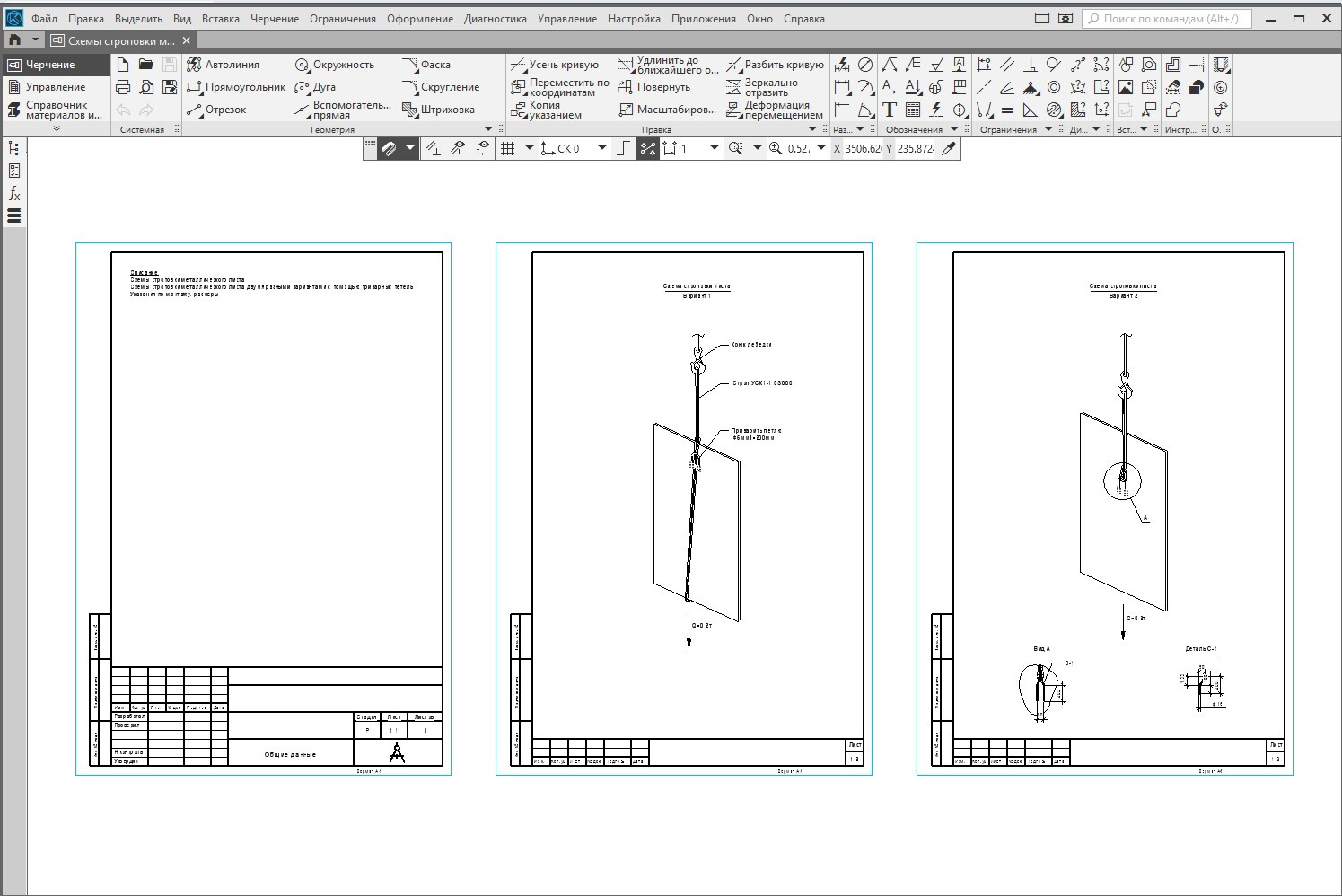

• КОМПАС 3D фрагмент .frw (версия v20 и выше, импортированный из AutoCAD 2010).
• MS Visio документ .vsdx (версия 2021 и выше, импортированный из AutoCAD 2010).
