Схемы строповки аппаратов колонного типа

Допустимые способы строповки сосудов: варианты и условия применения

При монтаже аппаратов колонного типа критически важно соблюдать безопасные методы подъёма и перемещения — выбор схемы строповки напрямую влияет на сохранность оборудования и безопасность персонала. В инженерной практике применяют несколько проверенных вариантов строповки, каждый из которых допустим только при соблюдении определённых условий.

Основные варианты строповки и требования к их применению

• Строповка за верхний технологический штуцер. Такой способ допускается исключительно при наличии прямого разрешения от производителя аппарата. Это связано с тем, что штуцеры не всегда рассчитаны на восприятие подъёмных нагрузок, и их использование в качестве точек строповки без согласования может привести к деформации или разрушению узла.
• Строповка за боковые технологические штуцера. Аналогично предыдущему варианту, применение боковых штуцеров в качестве точек захвата возможно только при официальном разрешении завода‑изготовителя. Нагрузки, возникающие при подъёме, должны соответствовать прочностным характеристикам данных элементов.
• Использование строповочных устройств. Если конструкция аппарата предусматривает специальные строповочные элементы, рекомендуется применять именно их. При этом важно обеспечить отсутствие контакта стропа с корпусом аппарата — это исключает риск повреждения защитного покрытия, теплоизоляции или тонкостенных участков конструкции.

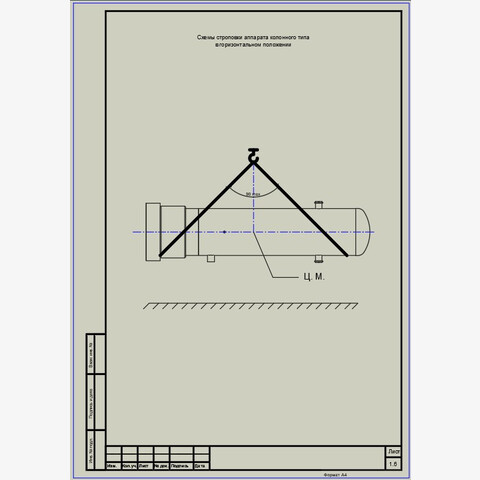

• Выведение аппарата в горизонтальное положение. Для точного позиционирования оборудования используют мостовой кран в связке с балансирной траверсой. Такая схема позволяет равномерно распределить нагрузку и плавно перевести аппарат в требуемое положение без рывков и перекосов.

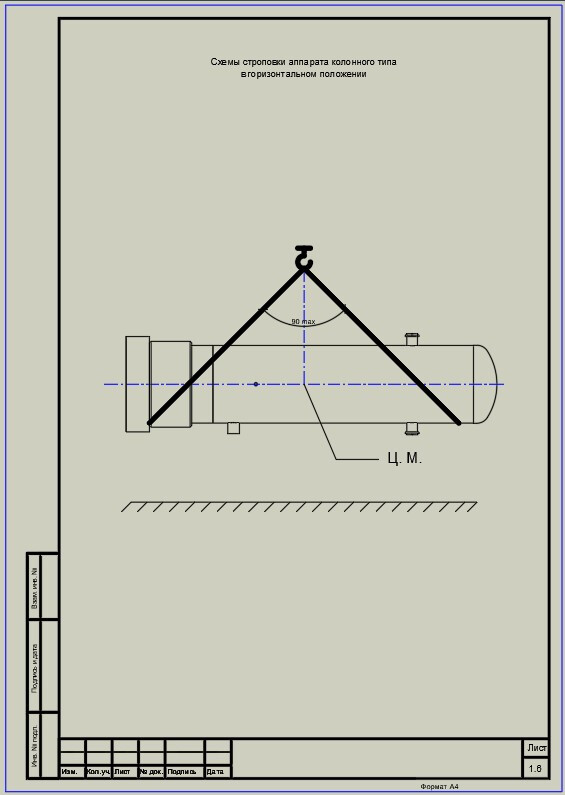

• Работа с аппаратом в горизонтальном положении. После выведения в горизонтальную плоскость дальнейшие операции (перемещение, установка, стыковка) выполняют с учётом смещения центра тяжести и необходимости дополнительной фиксации для предотвращения самопроизвольного смещения.

Нормативное обоснование схем строповки

Представленные схемы строповки разработаны в строгом соответствии с ведомственными строительными нормами ВСН 351‑88 «Монтаж сосудов и аппаратов колонного типа». Данный документ регламентирует требования к такелажным операциям, определяет допустимые нагрузки, порядок проверки готовности оборудования к подъёму и правила выбора грузозахватных приспособлений. Соблюдение положений ВСН 351‑88 — обязательное условие для безопасного и юридически корректного проведения монтажных работ.

Форматы файлов:

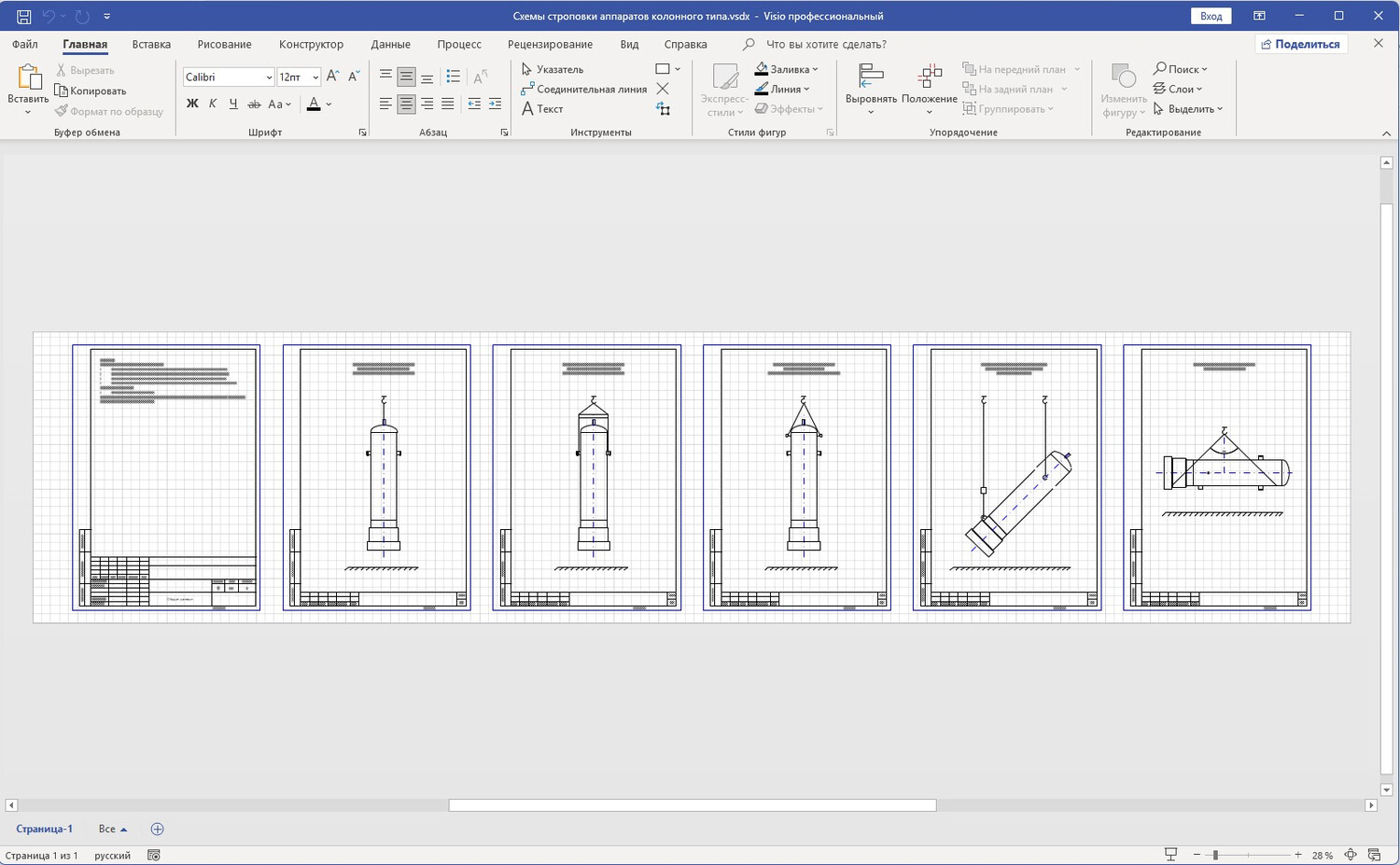

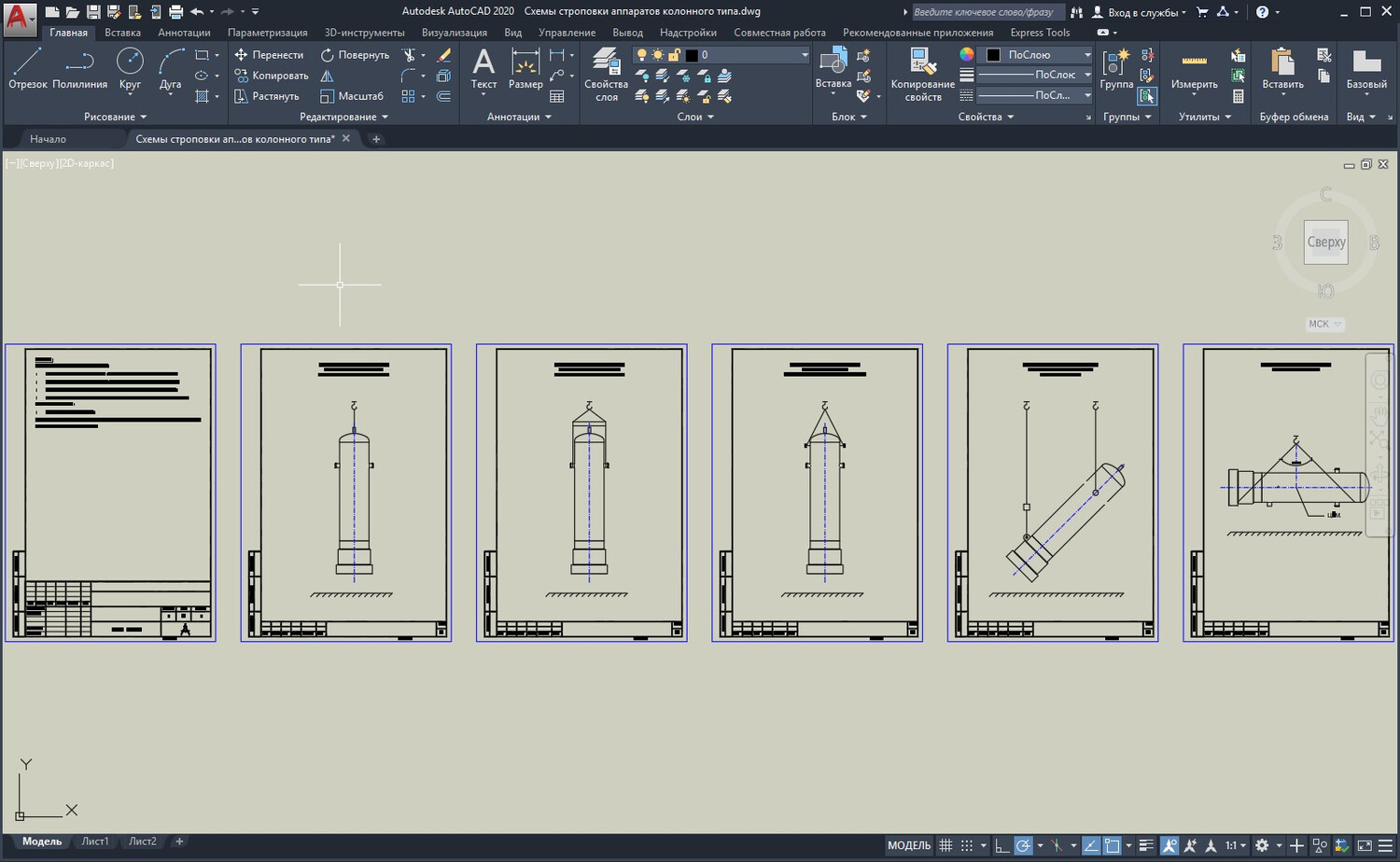

• AutoCAD 2D-чертеж .dwg (версия 2010 и выше);

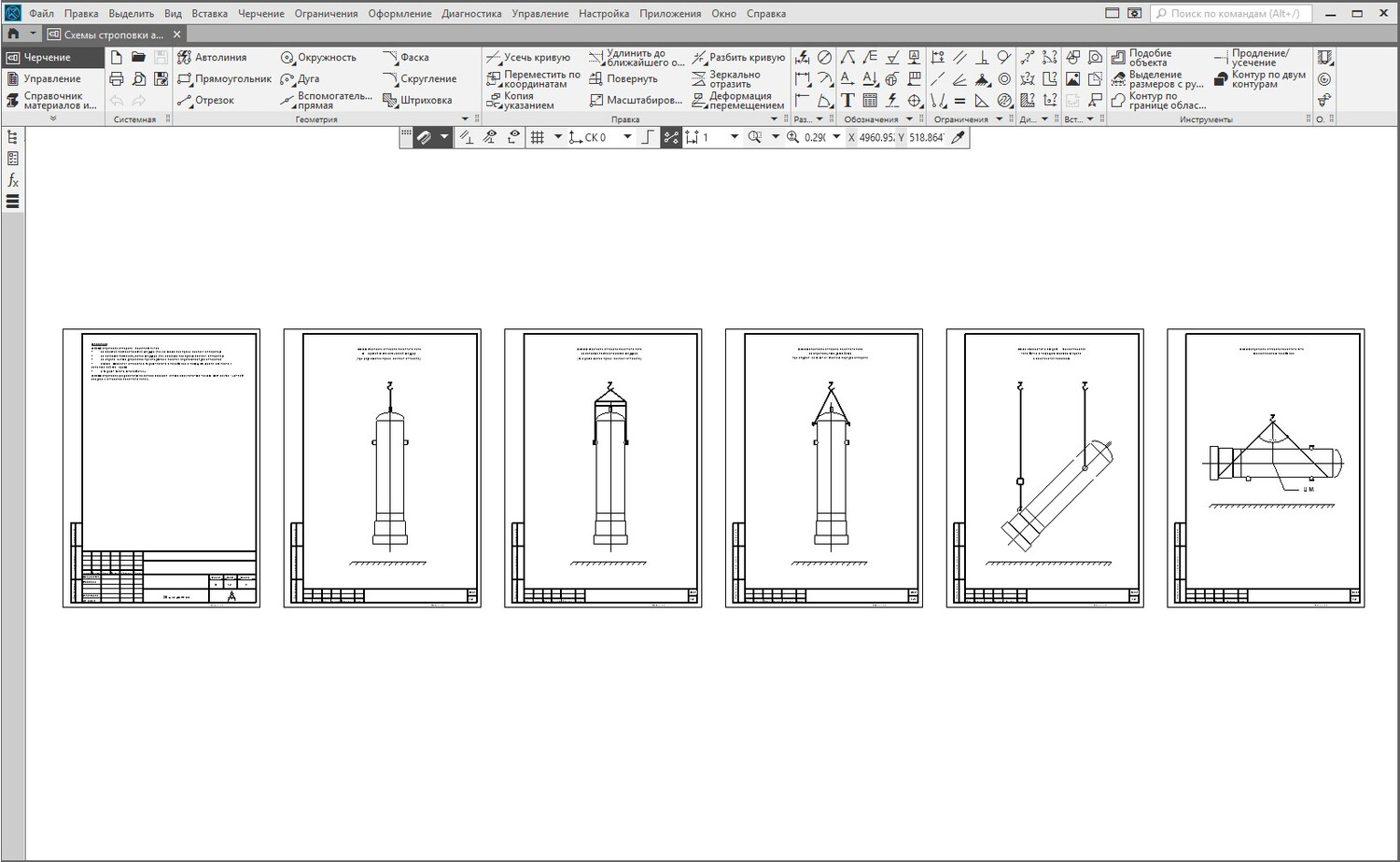

• КОМПАС 3D фрагмент .frw (версия v20 и выше, импортированный из AutoCAD 2010).
