3D модели подвижных штуцеров

Цифровая библиотека регулируемых погружных штуцеров — четыре типоразмера

Систематизированный набор трёхмерных моделей подвижных штуцеров, предназначенных для настройки глубины погружения термочувствительных элементов в рабочую зону измерения температуры. Изделия этого типа применяются совместно с термоэлектрическими преобразователями (термопарами) и термопреобразователями сопротивления, обеспечивая возможность позиционирования чувствительного элемента на оптимальной глубине внутри технологического аппарата или трубопровода. Вращение регулировочной гайки штуцера позволяет перемещать погружную часть датчика вдоль продольной оси без нарушения герметичности соединения.

Номенклатура типоразмеров

В состав комплекта включены следующие модификации:

• ШП M20×1,5‑10,5 — резьба M20×1,5, монтажная длина 10,5 мм;
• ШП M20×1,5‑8,5 — резьба M20×1,5, монтажная длина 8,5 мм;
• ШП M27×2‑10,5 — резьба M27×2, монтажная длина 10,5 мм;
• ШП M27×2‑21,5 — резьба M27×2, монтажная длина 21,5 мм.

Различия по присоединительной резьбе и монтажной длине позволяют подобрать штуцер под конкретный тип термопреобразователя и особенности посадочного места на оборудовании.

Организация комплекта и навигация

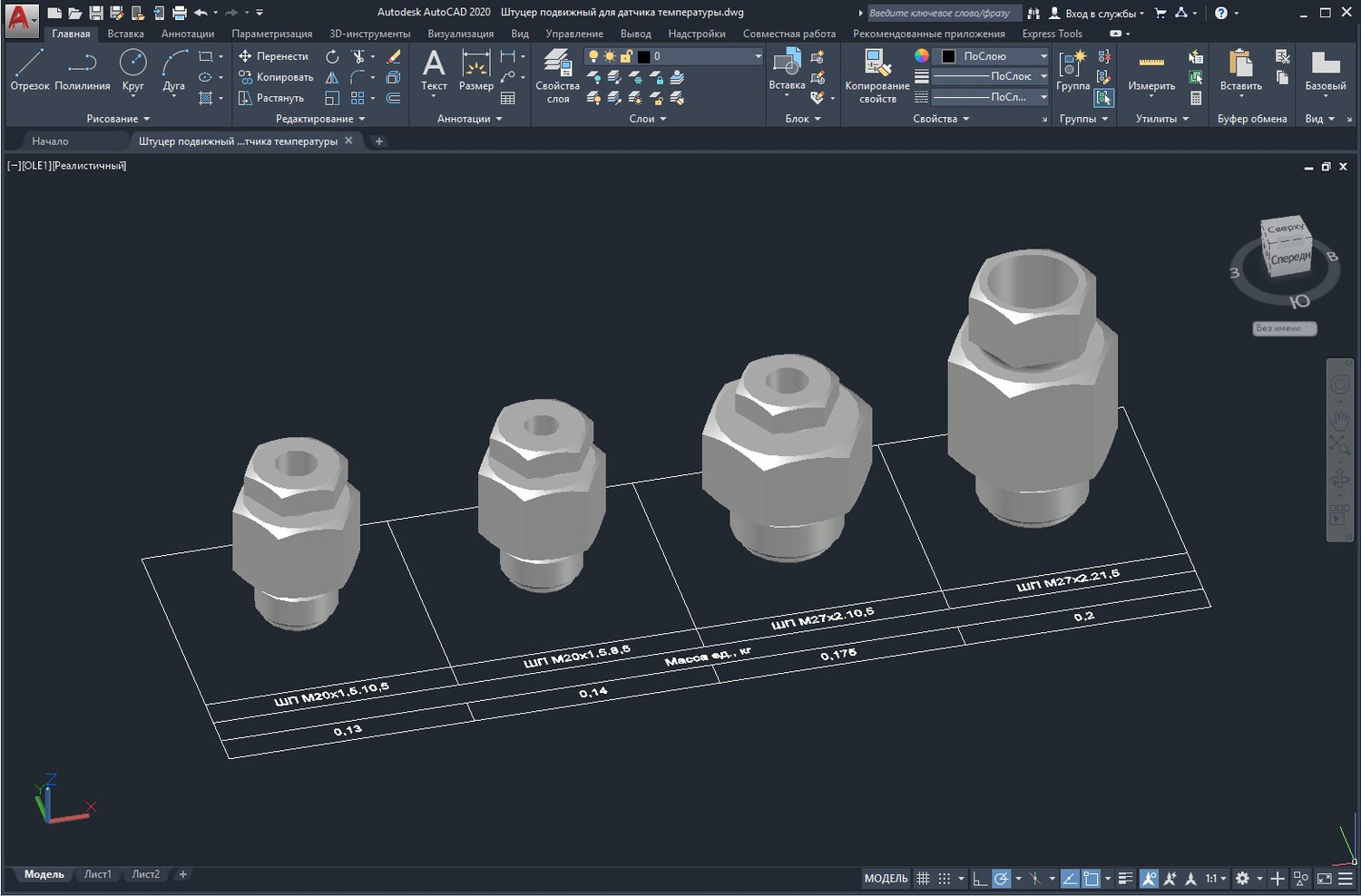

Каждая модель размещена на отдельной информационной сетке, выполняющей функцию наглядного каталога. Для каждого изделия указаны:

• обозначение типоразмера — обеспечивает однозначную идентификацию детали при подборе;
• масса изделия — необходима для расчёта суммарной массы измерительного узла и планирования логистики комплектующих.

Такая компоновка избавляет от необходимости обращаться к сторонним справочникам в процессе проектирования и ускоряет работу с библиотекой.

Метод построения геометрии

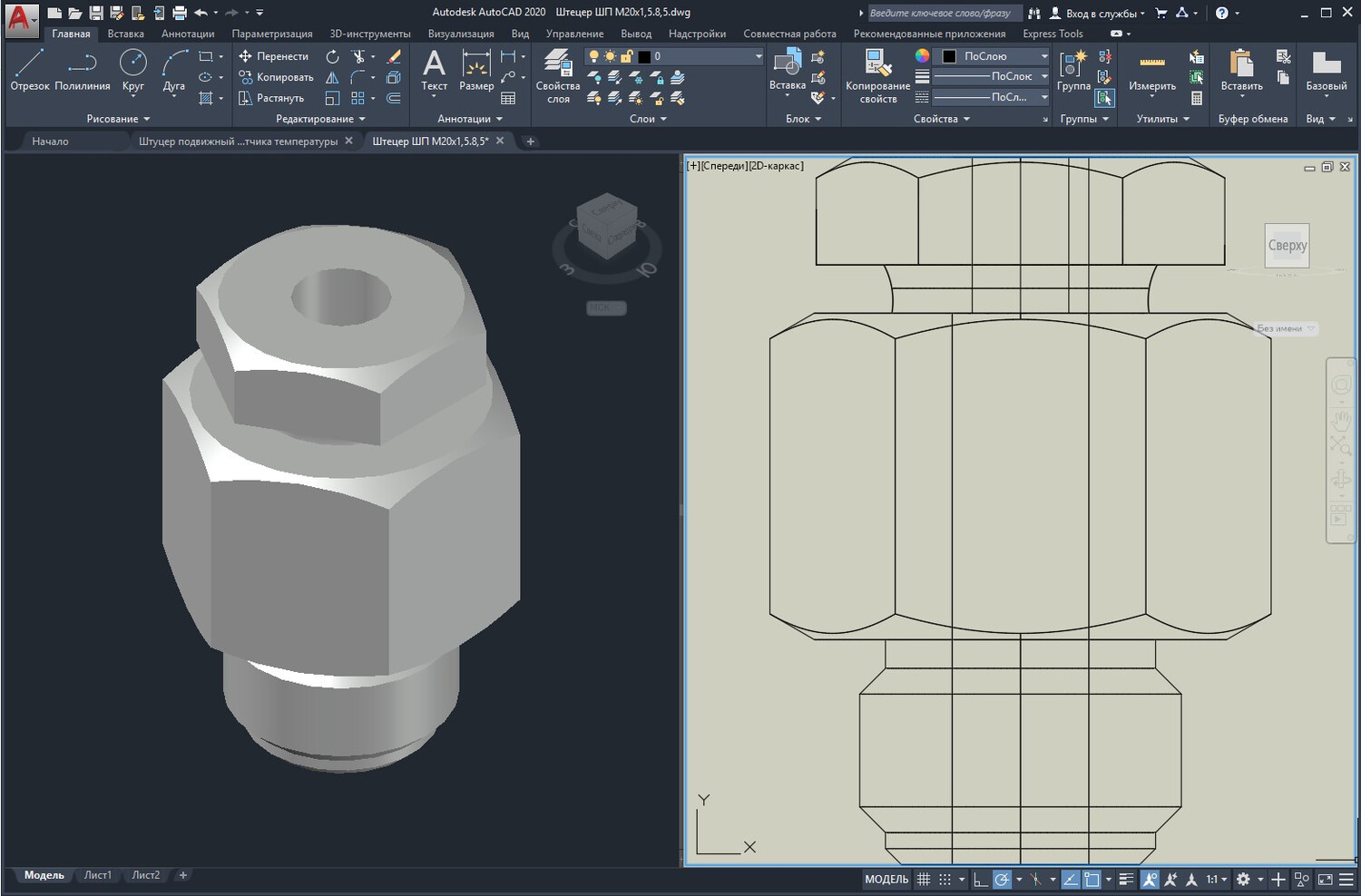

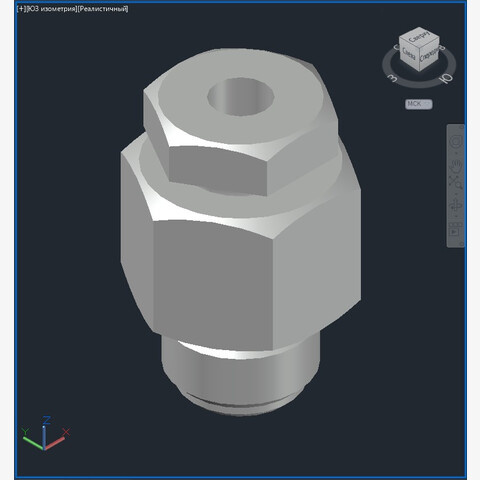

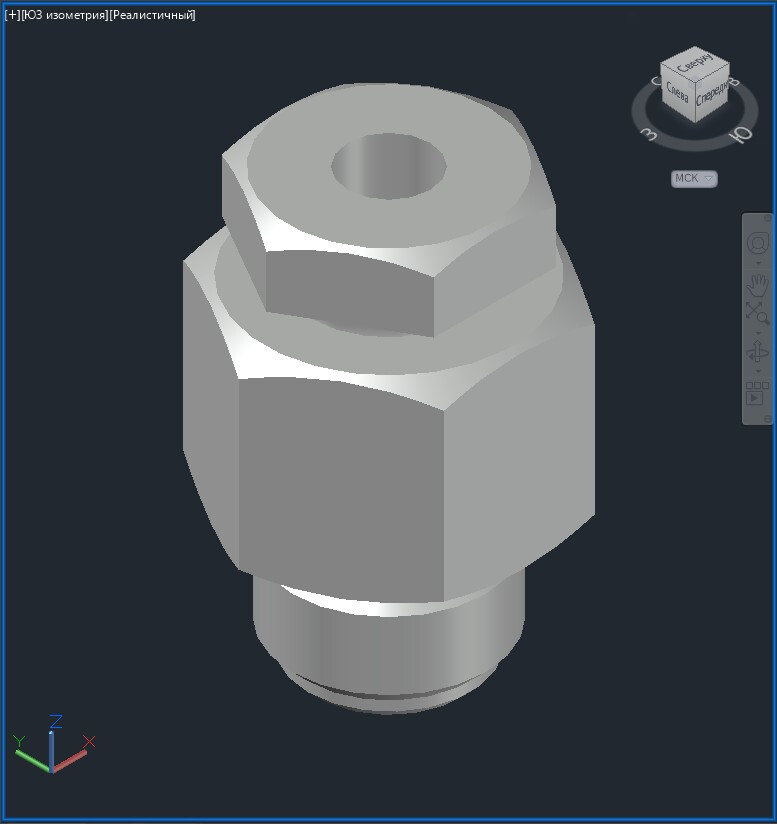

Все 3D‑модели реализованы в формате твёрдотельного моделирования (тип — ТЕЛО). Каждая деталь представляет собой замкнутый объёмный объект с корректными массо‑инерционными характеристиками.

Совместимость и возможности экспорта

Файлы подготовлены для интеграции в распространённые среды проектирования. Через штатные инструменты экспорта, доступные в большинстве САПР, пользователь может:

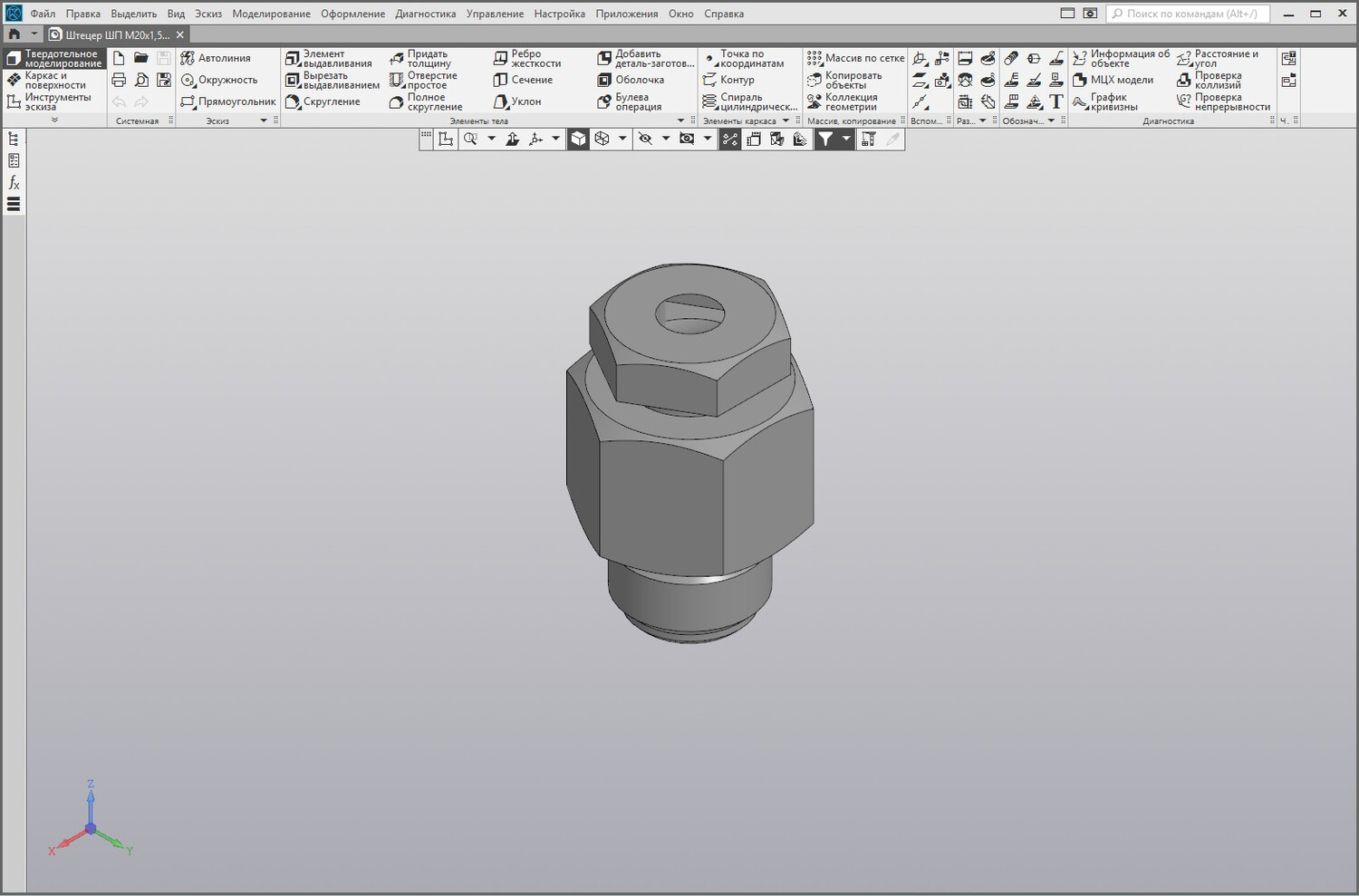

• перенести 3D‑геометрию в КОМПАС‑3D, SketchUp, 3ds Max и аналогичные программы;
• сформировать 2D‑чертежи с основными видами, разрезами и сечениями;
• выполнить локальные вырезы для анализа внутренней полости и проверки посадки термопреобразователя внутри штуцера.

Форматы файлов:

• AutoCAD 3D-модель .dwg (версия 2010 и выше).
