3D модели труб защитных с фланцем по ЗК4

Цифровая библиотека монтажных элементов для установки датчиков температуры

Систематизированный набор трёхмерных моделей защитных труб с фланцевым присоединением, предназначенных для погружного размещения термопреобразователей и датчиков температуры в технологических ёмкостях, резервуарах и аппаратах. Эти изделия выполняют функцию защитной гильзы — они изолируют чувствительный элемент измерительного прибора от агрессивного воздействия рабочей среды, обеспечивая при этом корректный тепловой контакт для достоверного измерения. Конструкция и габаритные размеры всех модификаций соответствуют типовому проекту СЗК4‑1‑95. Комплект включает все типоразмеры, регламентированные нормативным документом.

Организация комплекта и навигация

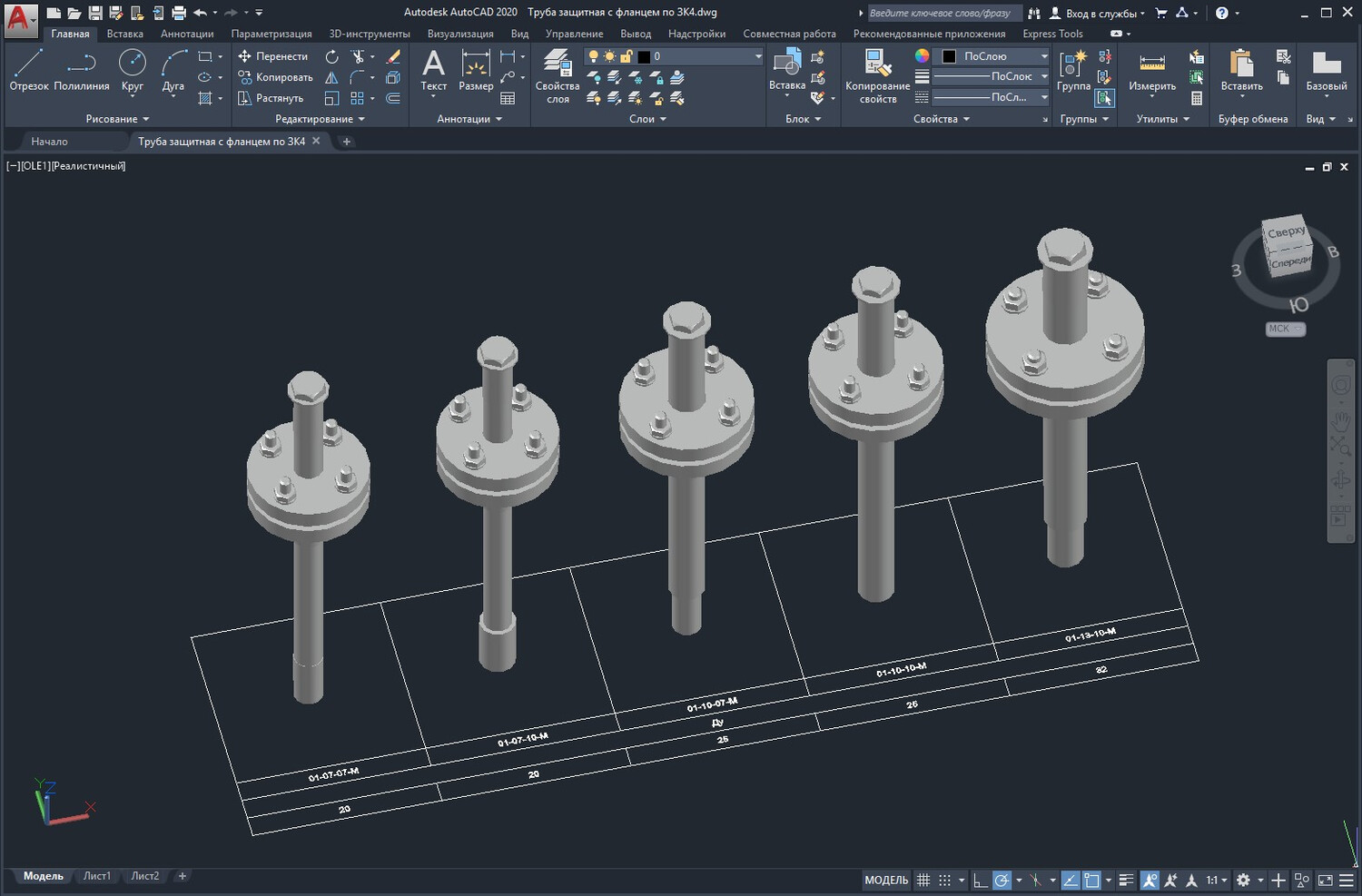

Каждая модель размещена на индивидуальной информационной сетке, которая служит наглядным каталогом. Для каждого изделия указаны:

• обозначение типоразмера — позволяет однозначно идентифицировать деталь и подобрать её под конкретный датчик;
• условный проход Ду — ключевой параметр для согласования присоединительных размеров с посадочным отверстием резервуара или штуцером.

Такая компоновка избавляет от необходимости обращаться к сторонним справочникам в процессе проектирования и существенно ускоряет подбор комплектующих.

Метод построения геометрии

Все 3D‑модели реализованы в формате твёрдотельного моделирования (тип — ТЕЛО). Каждая деталь представляет собой замкнутый объёмный объект с корректными массо‑инерционными характеристиками. Фланцевая часть с отверстиями под крепёж, цилиндрический корпус защитной трубы, проточки и переходные радиусы воспроизведены в полном соответствии с реальной конструкцией. Это критично для проверки собираемости узла «защитная труба — датчик — резервуар», прочностных расчётов и подготовки достоверной конструкторской документации.

Совместимость и возможности экспорта

Файлы подготовлены для интеграции в распространённые среды проектирования. Через штатные инструменты экспорта, доступные в большинстве САПР, пользователь может:

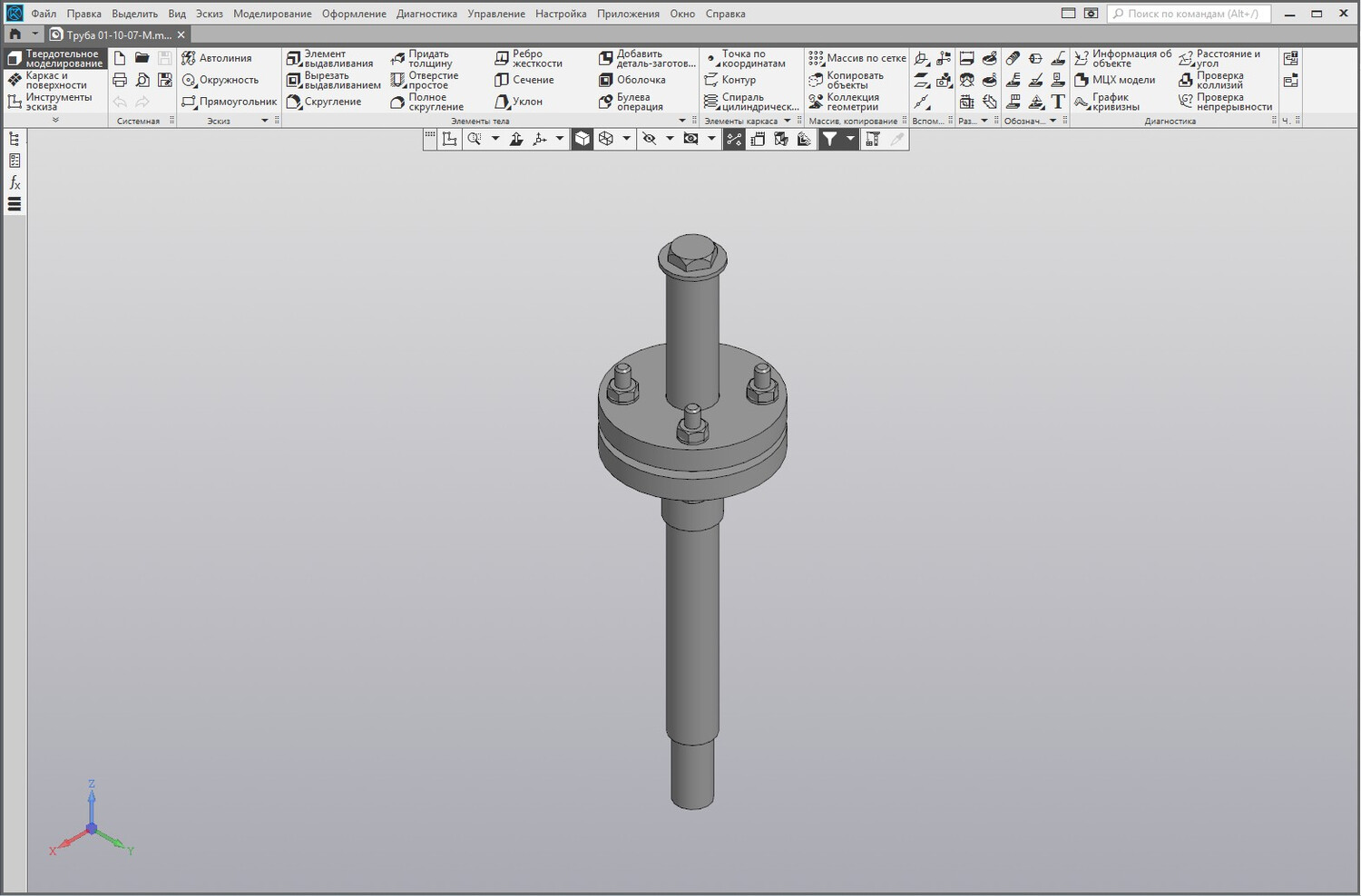

• перенести 3D‑геометрию в КОМПАС‑3D, SketchUp, 3ds Max и аналогичные программы;

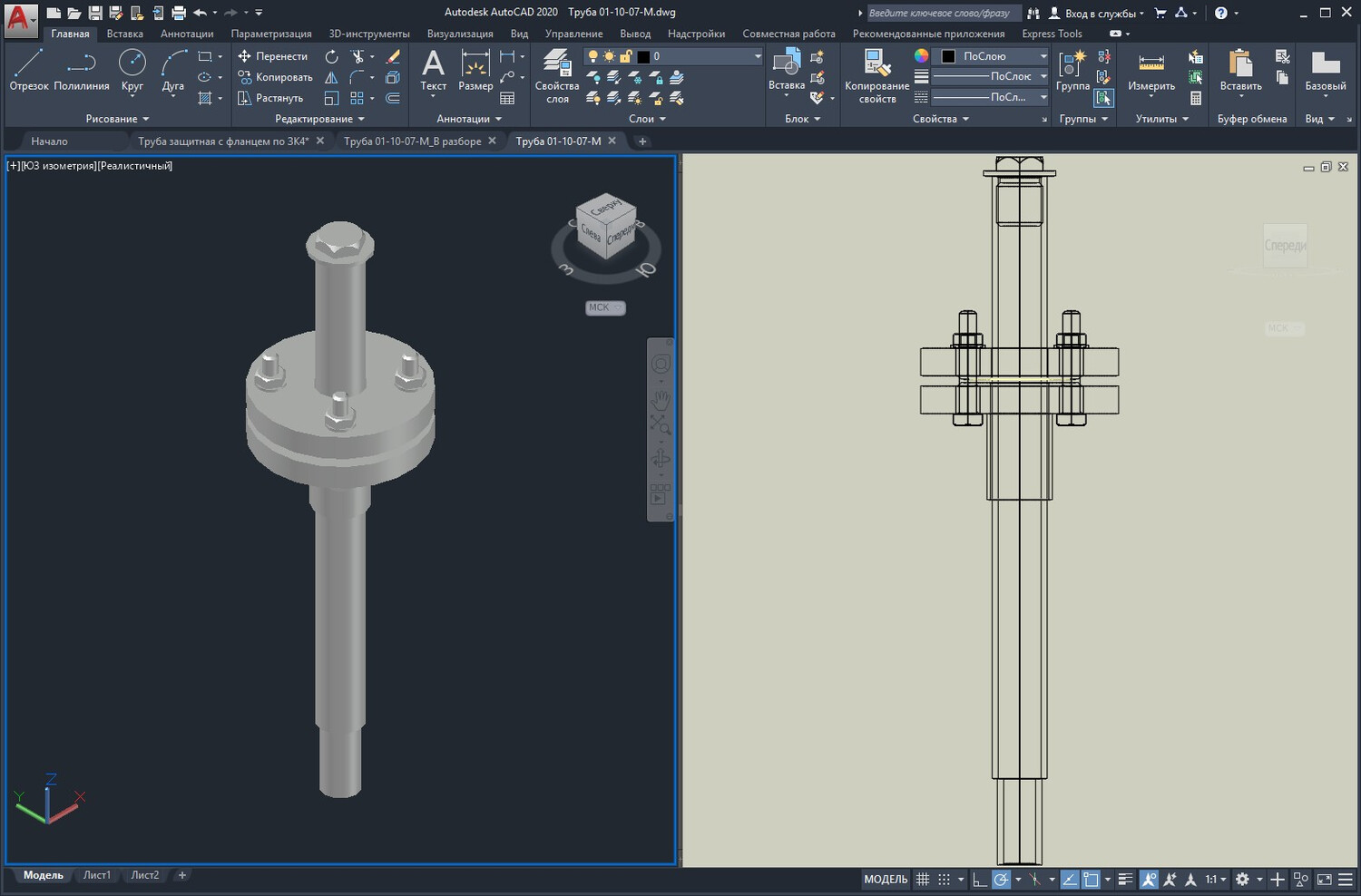

• сформировать 2D‑чертежи с основными видами, разрезами и сечениями;

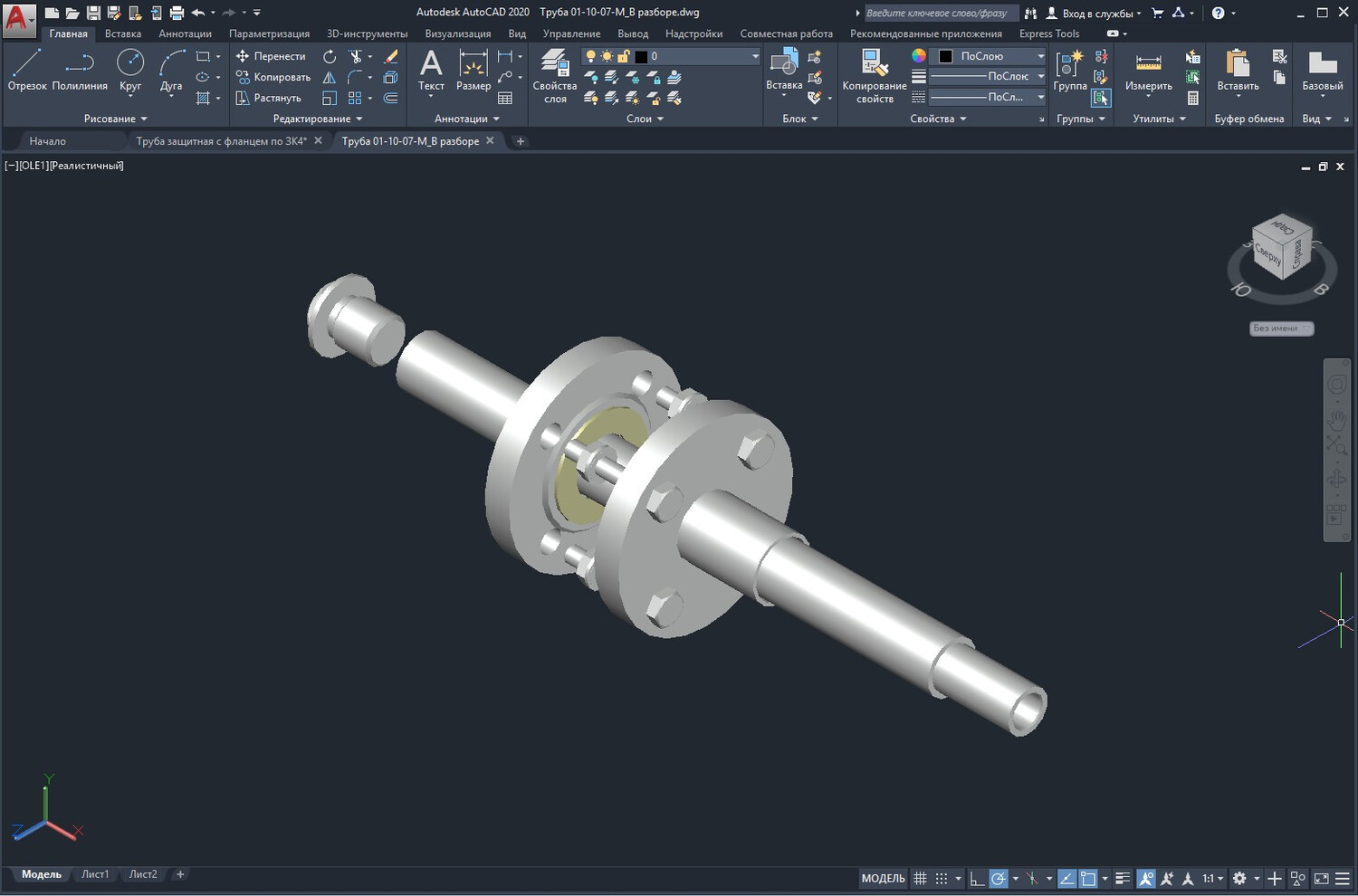

• выполнить локальные вырезы для анализа внутренней полости и проверки посадки датчика внутри защитной трубы.

Форматы файлов:

• AutoCAD 3D-модель .dwg (версия 2010 и выше).


Просмотреть страницу – «Как скачать?»

Подписывайтесь на рассылку BASEcad и получайте файлы бесплатно!
