3D модели отводов охладителей типа ОС100

Комплект твёрдотельных моделей отводов серии ОС100

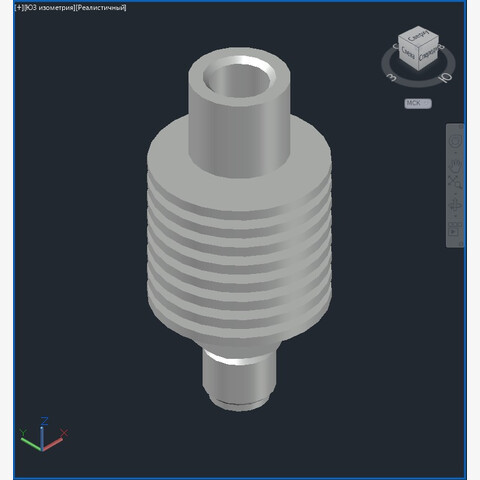

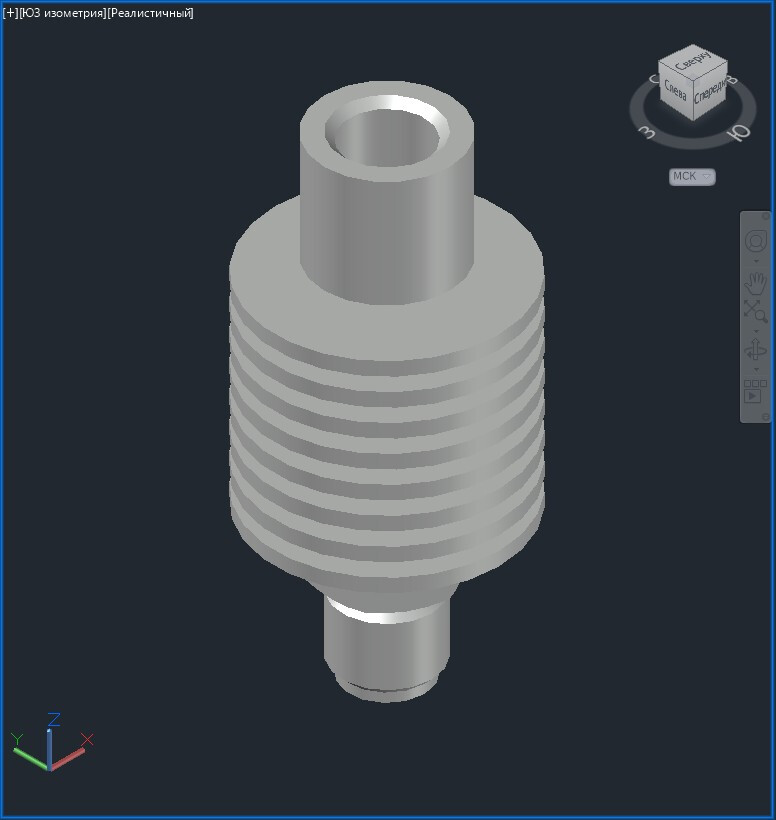

Цифровой набор содержит трёхмерные модели отводов охладителей типа ОС100 в четырёх типоразмерных исполнениях:

Номенклатура типоразмеров

• ОС100-ОК100
• ОС100-ОХ28
• ОС100-ОХ50
• ОС100-ОХ4

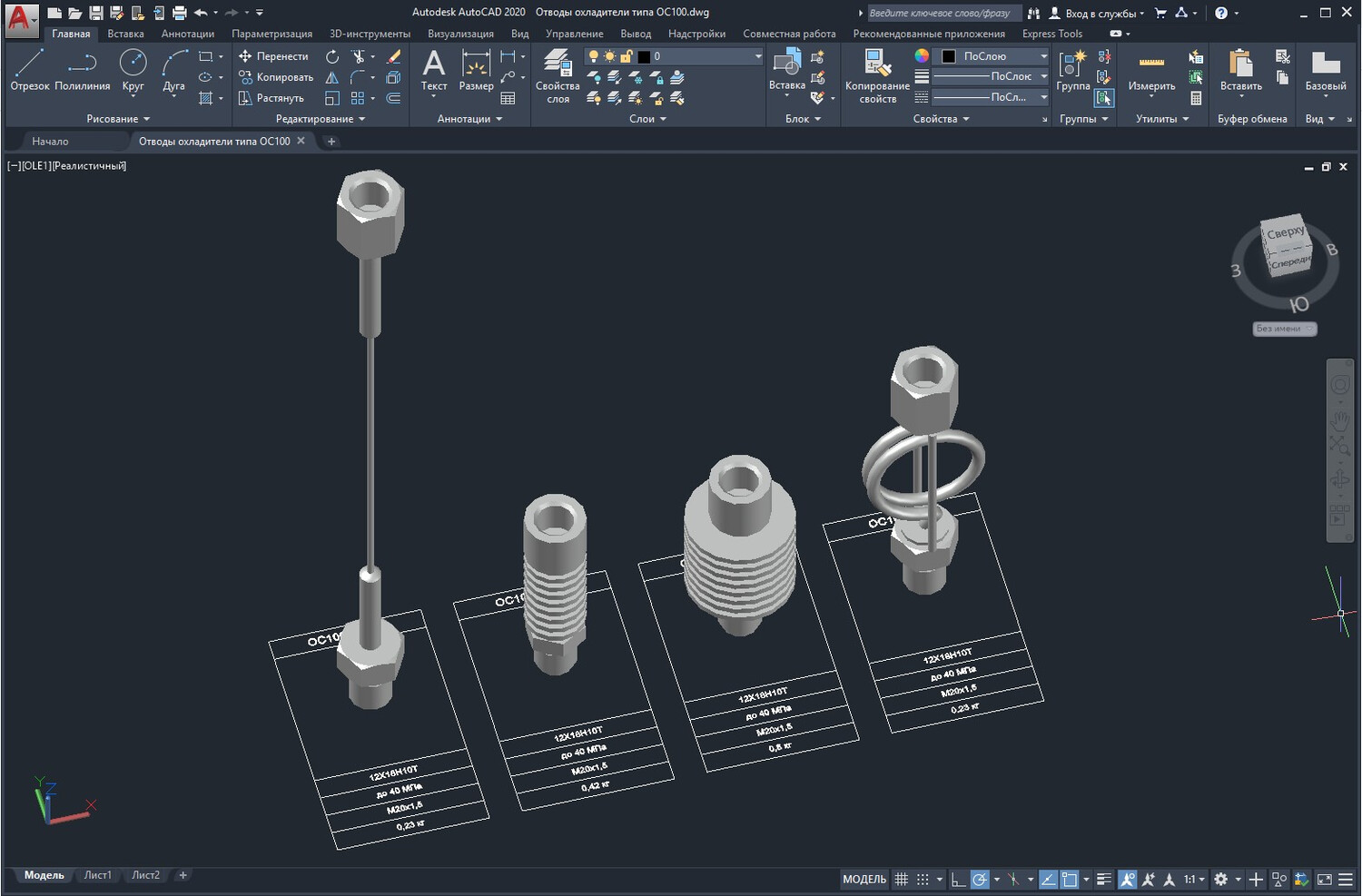

Каждое изделие в комплекте размещено на информационной сетке, где для удобства идентификации указаны типоразмер и масса детали. Это позволяет проектировщику сразу оценить габаритно-массовые характеристики без обращения к сторонним справочникам.

Технические характеристики моделей

Способ построения

Все трёхмерные модели в наборе выполнены методом твердотельного моделирования (тип «ТЕЛО»). Такой подход обеспечивает корректную геометрию, пригодную для дальнейших инженерных расчётов, анализа напряжений и подготовки технической документации.

Совместимость и форматы экспорта

Модели совместимы со стандартными средствами САПР. Используя встроенные инструменты вашей системы автоматизированного проектирования, вы можете:

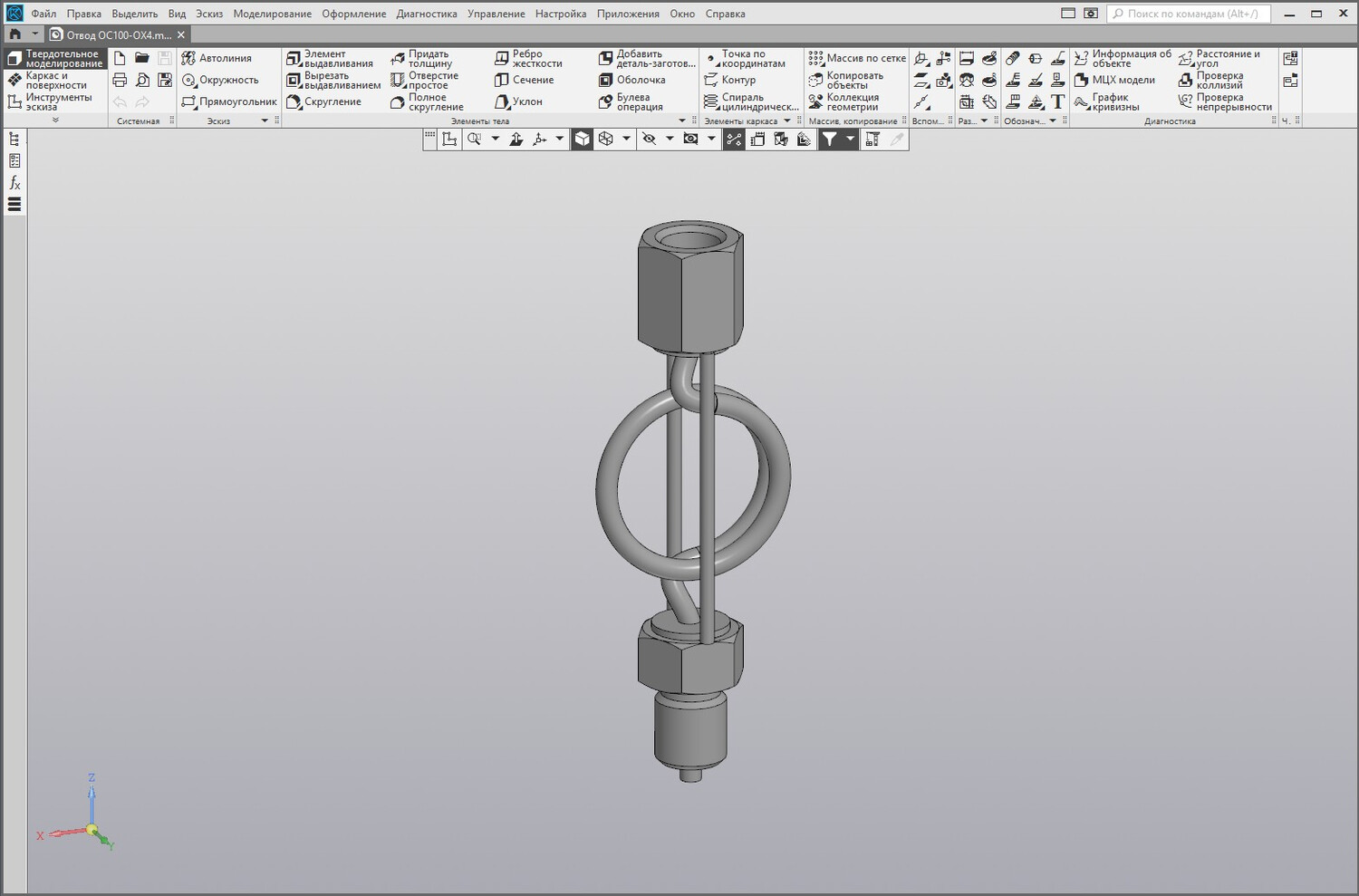

• Экспортировать 3D-модели в сторонние программные продукты — КОМПАС-3D, SketchUp, 3ds Max и другие поддерживаемые приложения

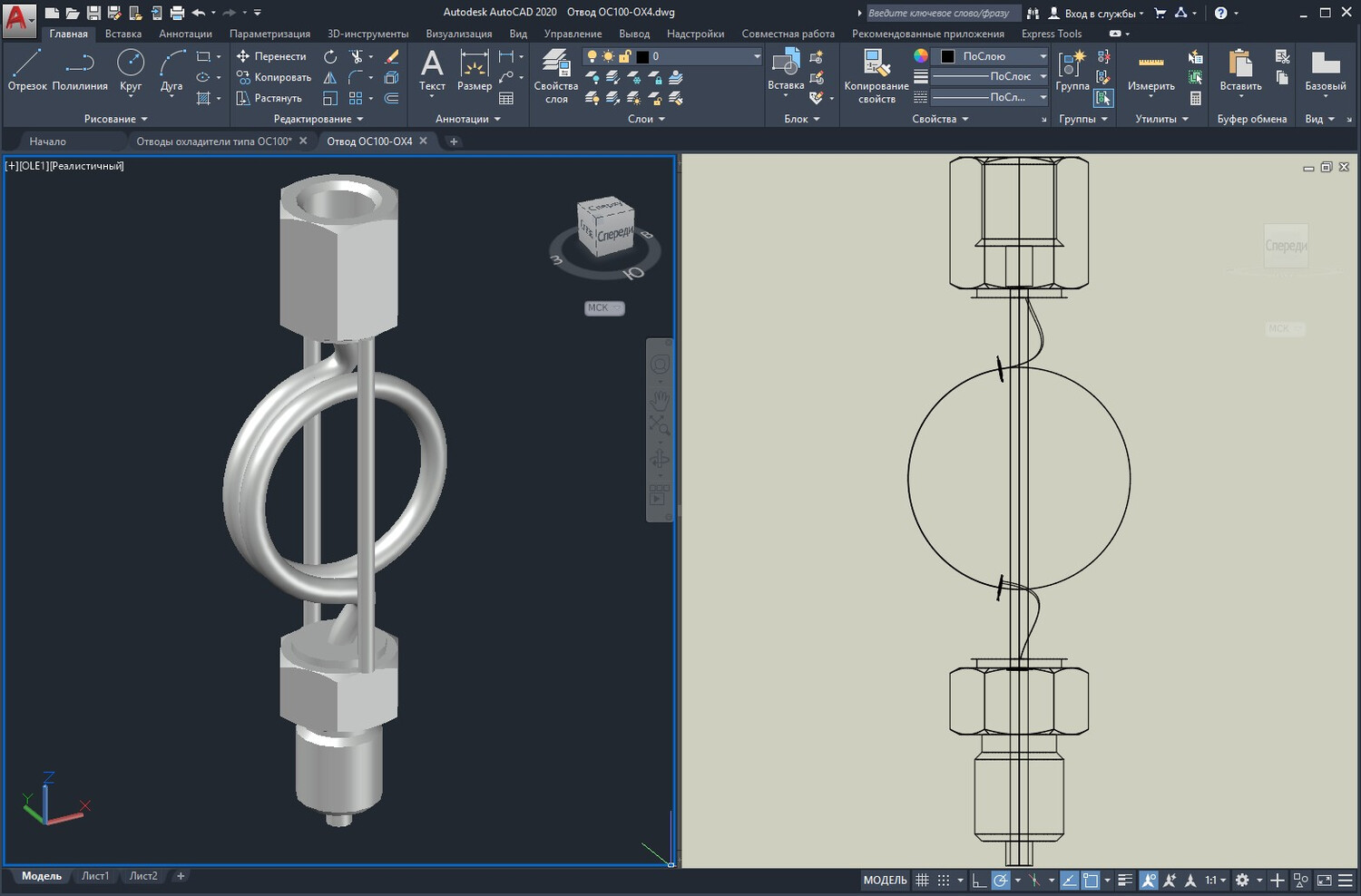

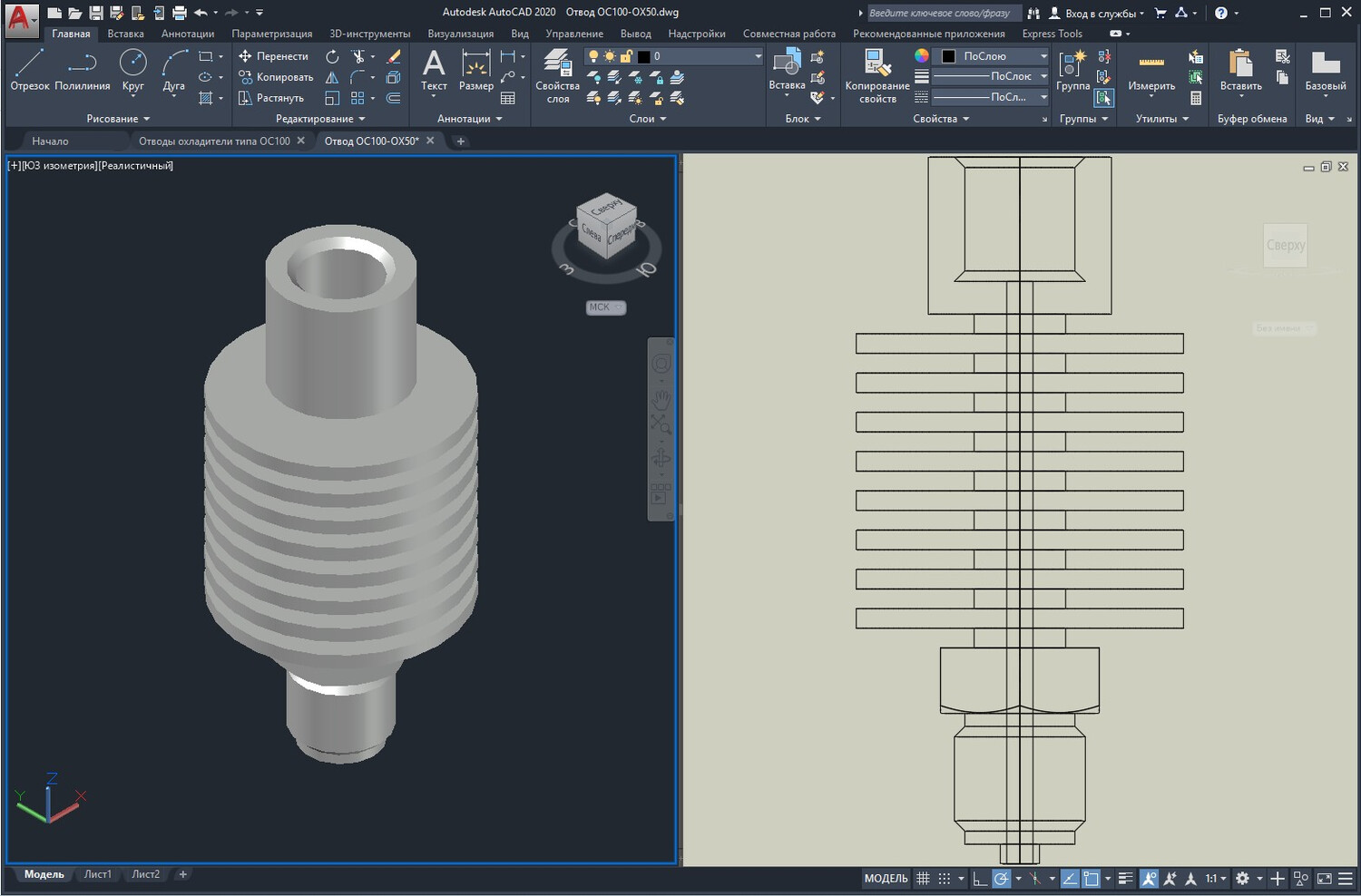

• Сгенерировать 2D-чертежи на основе твёрдотельных моделей
• Выполнить сечения и разрезы для детального анализа геометрии

Форматы файлов:

• AutoCAD 3D-модель .dwg (версия 2010 и выше).
