3D модели отводов сифонных ОС

Цифровая библиотека присоединительных элементов для манометров — три исполнения

Систематизированный набор трёхмерных моделей сифонных отводов типа ОС, предназначенных для защиты манометров и других чувствительных приборов от прямого воздействия горячей или агрессивной рабочей среды. Сифонный отвод монтируется между измерительным прибором и трубопроводом: изогнутый канал формирует гидрозатвор — в нём скапливается конденсат либо буферная жидкость, изолируя чувствительный механизм от вредного влияния среды. Комплект охватывает все типоразмеры трёх конструктивных исполнений с наружным диаметром трубы Dн 14 мм и присоединительной резьбой М20×1,5.

Номенклатура исполнений

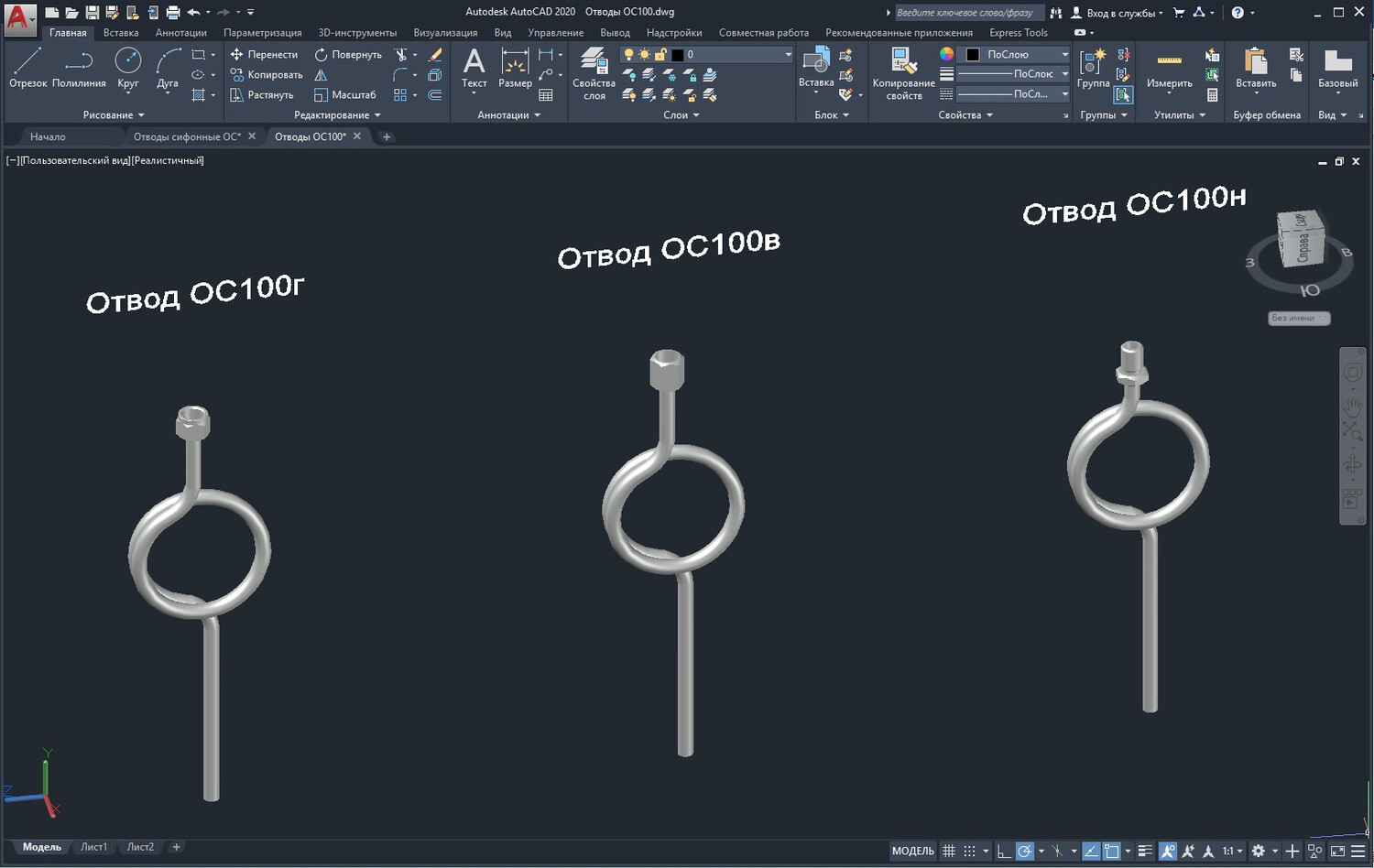

В набор включены три варианта сифонных отводов, различающихся типом присоединения:

• Отвод с накидной гайкой — соответствует требованиям ГОСТ 13957‑74, обеспечивает быстрое и надёжное соединение с ответным штуцером.
• Отвод с внутренней метрической резьбой — удобен при вкручивании в корпус прибора или адаптер, гарантирует герметичность резьбового стыка.
• Отвод с наружной метрической резьбой — применяется для прямого подсоединения к приёмному элементу, упрощает компоновку измерительного узла.

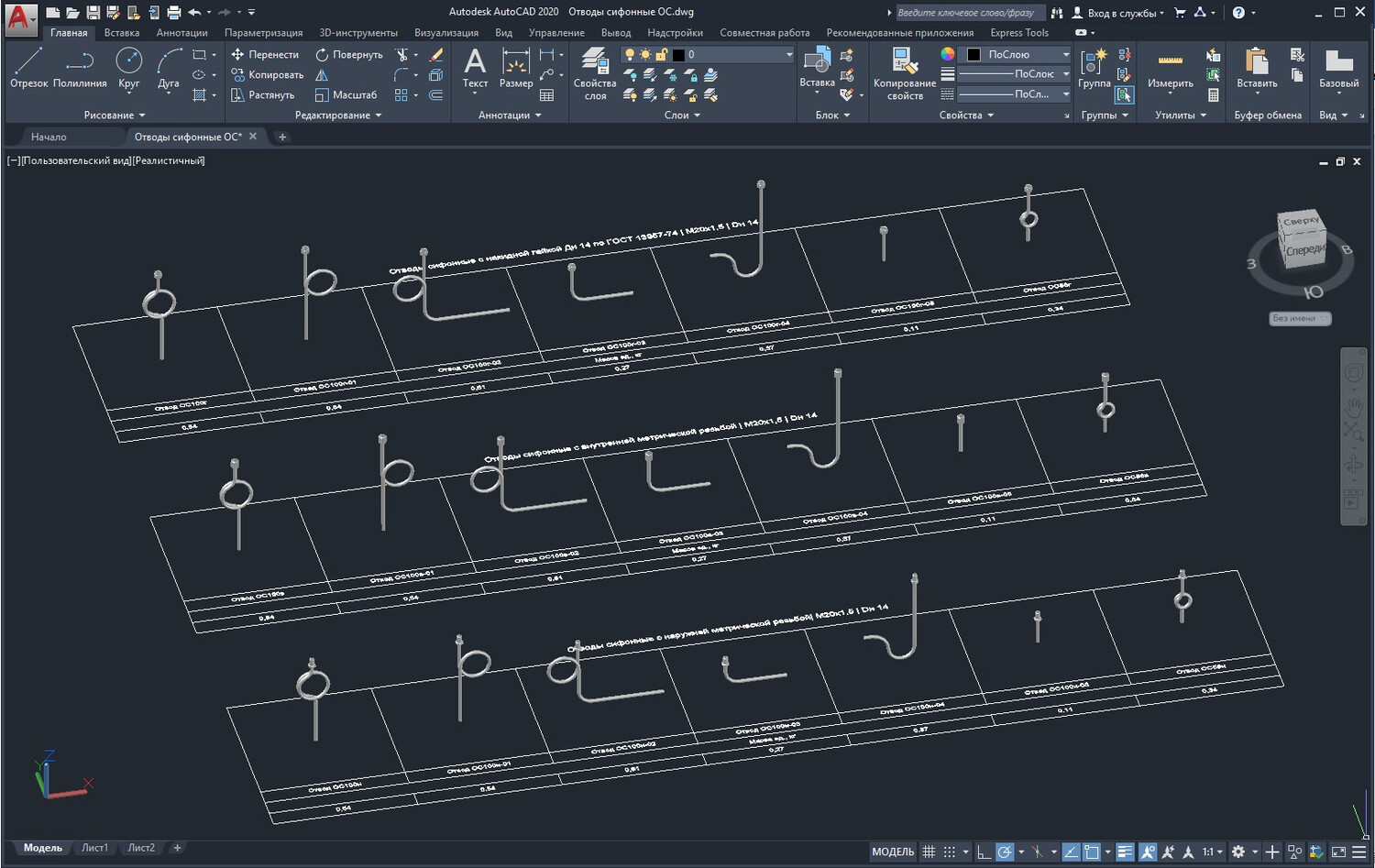

Все модели представлены на информационной сетке, где для каждого изделия указаны обозначение типоразмера и масса — это позволяет быстро идентифицировать нужный вариант и использовать справочные данные непосредственно в процессе проектирования.

Метод построения геометрии

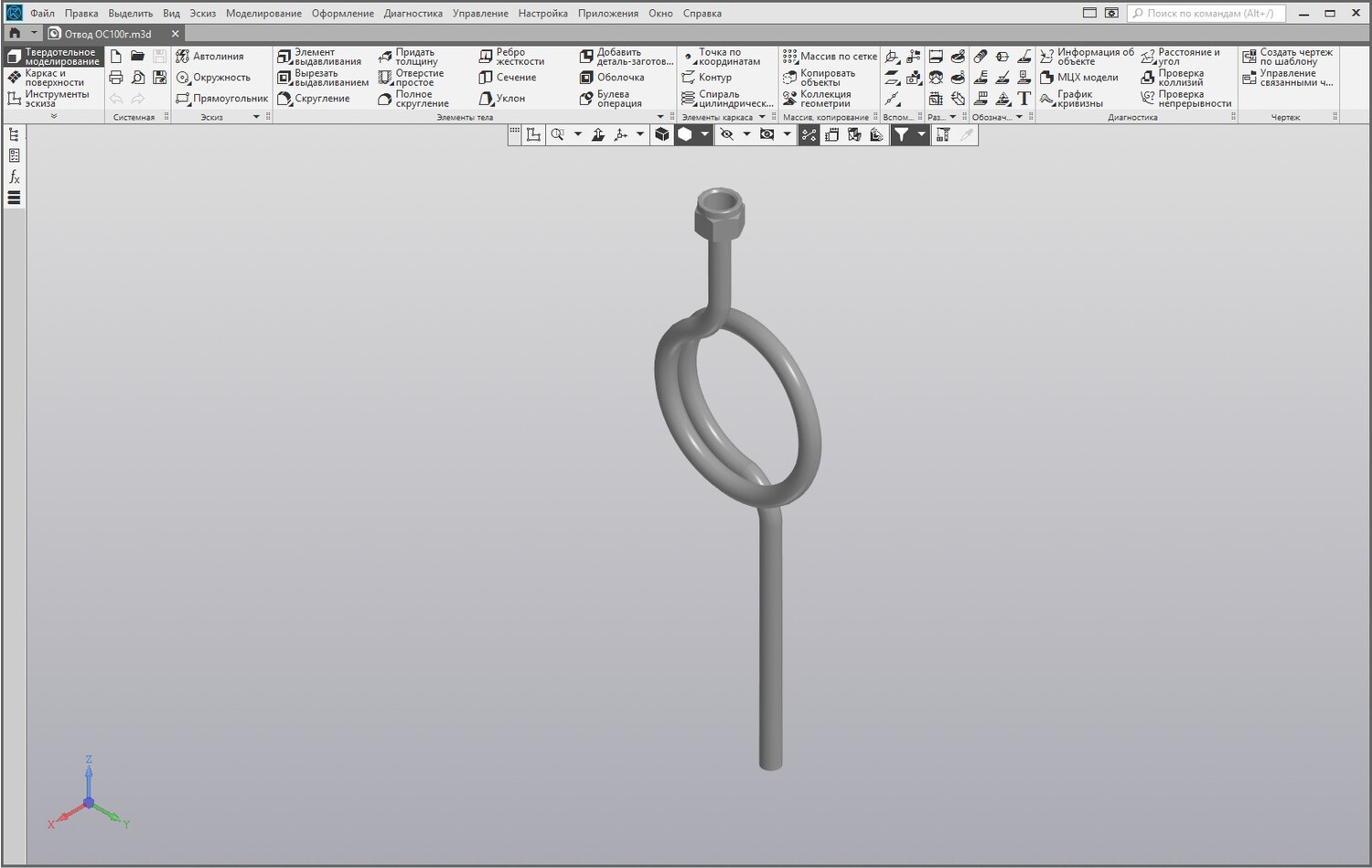

Все 3D‑модели выполнены в формате твёрдотельного моделирования (тип — ТЕЛО). Геометрия полностью соответствует реальному изделию: учтены радиусы изгиба сифонного канала, профиль резьбы, фаски и посадочные поверхности. Замкнутый объёмный контур обеспечивает корректные массо‑инерционные характеристики — это важно для прочностных расчётов, проверки сопряжений в сборке и формирования точных спецификаций.

Экспорт и совместимость

Файлы адаптированы для работы в популярных САПР. С помощью штатных инструментов экспорта пользователь может:

• перенести геометрию в КОМПАС‑3D, SketchUp, 3ds Max и другие программы;
• сформировать 2D‑чертежи с видами, разрезами и сечениями;
• выполнить локальные вырезы для анализа внутренней полости и проверки посадки резьбовых соединений.

Форматы файлов:

• AutoCAD 3D-модель .dwg (версия 2010 и выше).
