3D модели профилей С-образных по ТУ 36-1434-82

Цифровая библиотека гнутых электромонтажных профилей — шесть типоразмеров

Систематизированный набор трёхмерных моделей гнутых перфорированных стальных профилей С-образного сечения, изготовленных в соответствии с техническими условиями ТУ 36-1434-82. Изделия предназначены для сборки металлических конструкций при выполнении электромонтажных работ — кабельных трасс, лотков, опорных рам, кронштейнов и несущих каркасов. Перфорация на стенках профиля обеспечивает возможность крепления закладных гаек, скоб и хомутов в любой точке по длине без предварительной разметки и сверления.

Номенклатура типоразмеров

Комплект включает шесть типоразмеров с различным сечением и длиной.

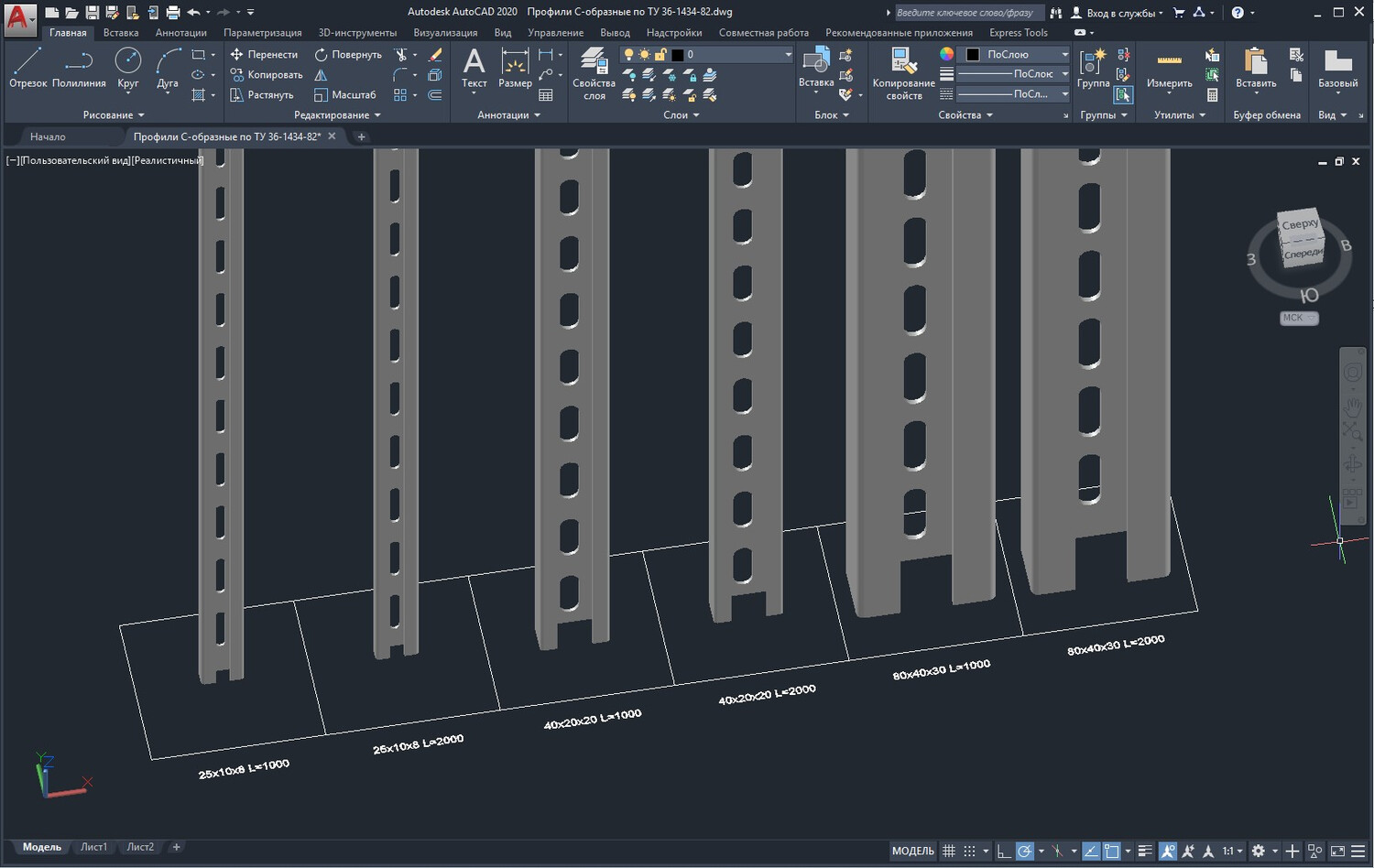

Каждая 3D-модель размещена на отдельной информационной сетке с указанием обозначения типоразмера, что обеспечивает удобную визуальную идентификацию изделия при подборе.

Метод построения геометрии

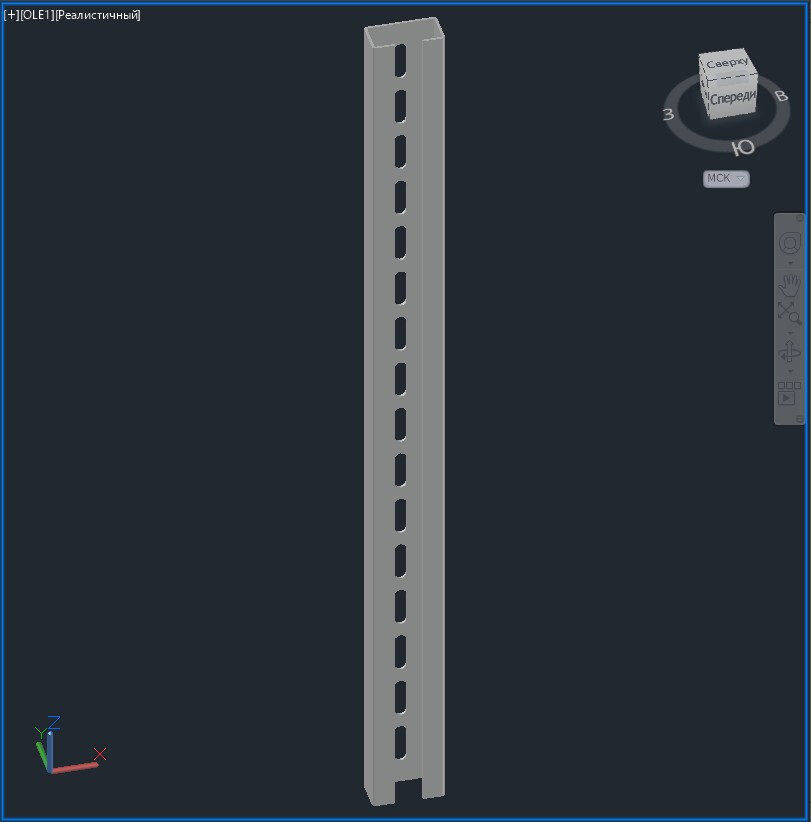

Все модели реализованы как твёрдотельные объекты (тип — ТЕЛО). Формируется замкнутая объёмная геометрия с корректными массо-инерционными характеристиками, учитывающая толщину стенки, радиусы гиба и схему перфорации. Это принципиально важно для расчёта несущей способности каркасов, оценки общей массы конструкции и корректного сопряжения профилей с закладным крепежом в сборочных узлах.

Экспорт и совместимость

Файлы подготовлены для интеграции в распространённые среды проектирования. Через штатные инструменты экспорта, доступные в большинстве САПР, пользователь может:

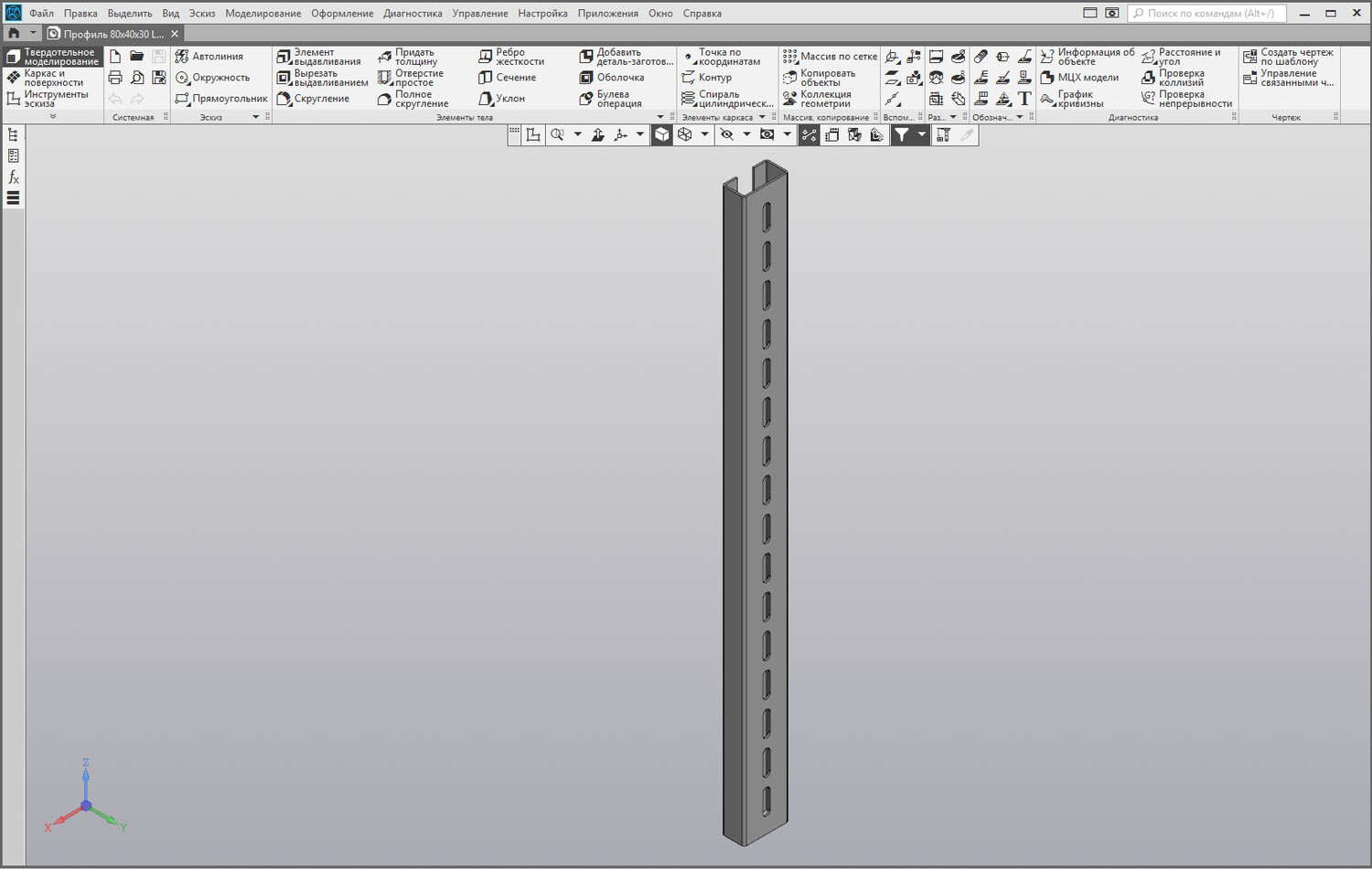

• переносить геометрию в КОМПАС-3D, SketchUp, 3ds Max и аналогичные программы;

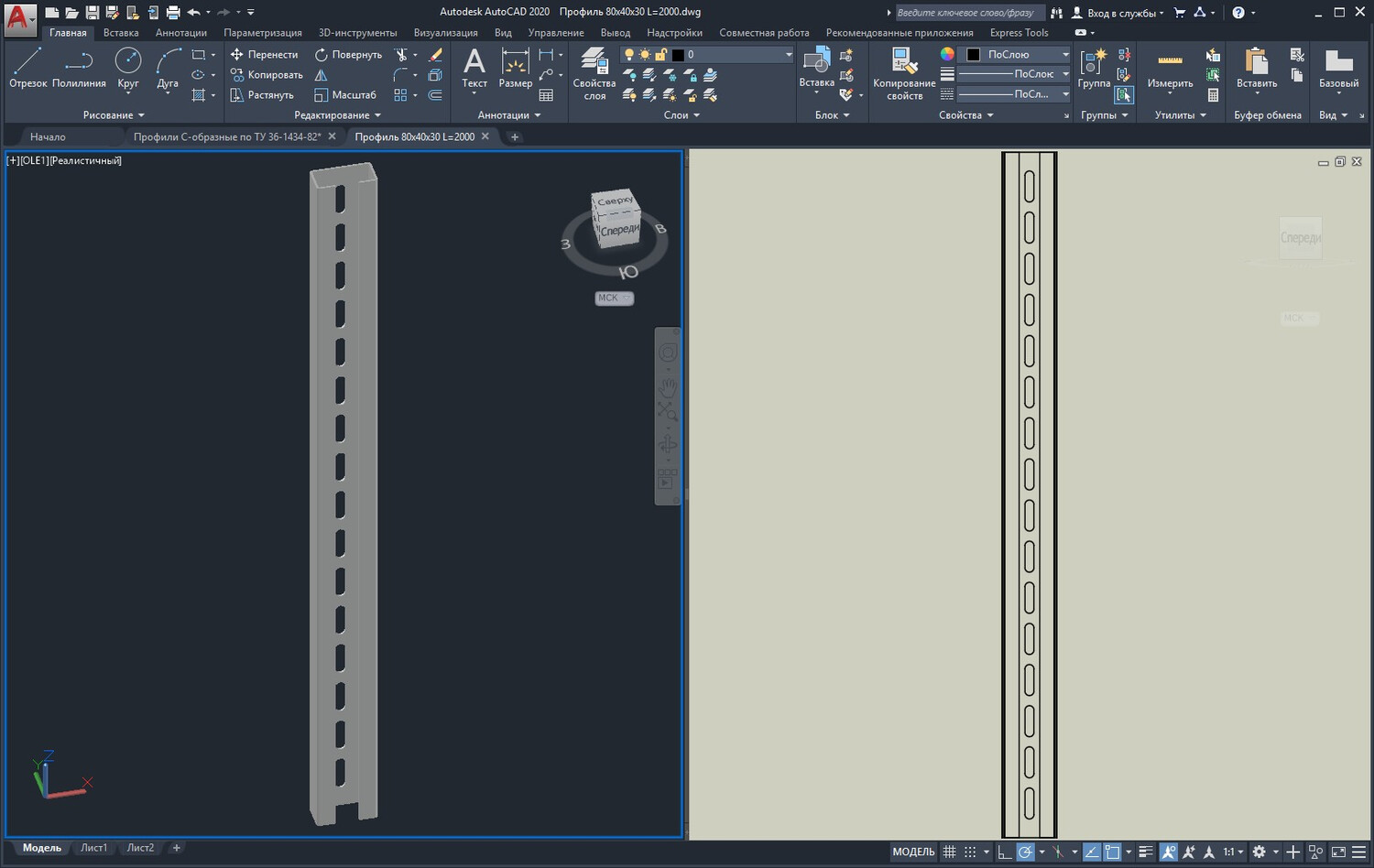

• генерировать 2D-чертежи с рабочими видами и сечениями;
• выполнять разрезы и вырезы для анализа внутренних полостей и проверки посадки крепёжных элементов.

Форматы файлов:

• AutoCAD 3D-модель .dwg (версия 2010 и выше).
