3D модели полос перфорированных типа К

Профессиональные твердотельные модели по ТУ 36‑1434‑82 для инженерных задач

Требуется точная цифровая база крепёжных элементов для проектных и монтажных работ? Представляем комплект 3D‑моделей перфорированных полос типа К — готовое решение для интеграции в САПР‑среду. Модели разработаны с учётом технических условий ТУ 36‑1434‑82 и ориентированы на применение в системах крепления приборов и средств автоматизации к строительным основаниям. Набор подойдёт проектировщикам, инженерам и монтажникам, которым важна нормативная точность и удобство работы с геометрией.

Ассортимент и ключевые характеристики моделей

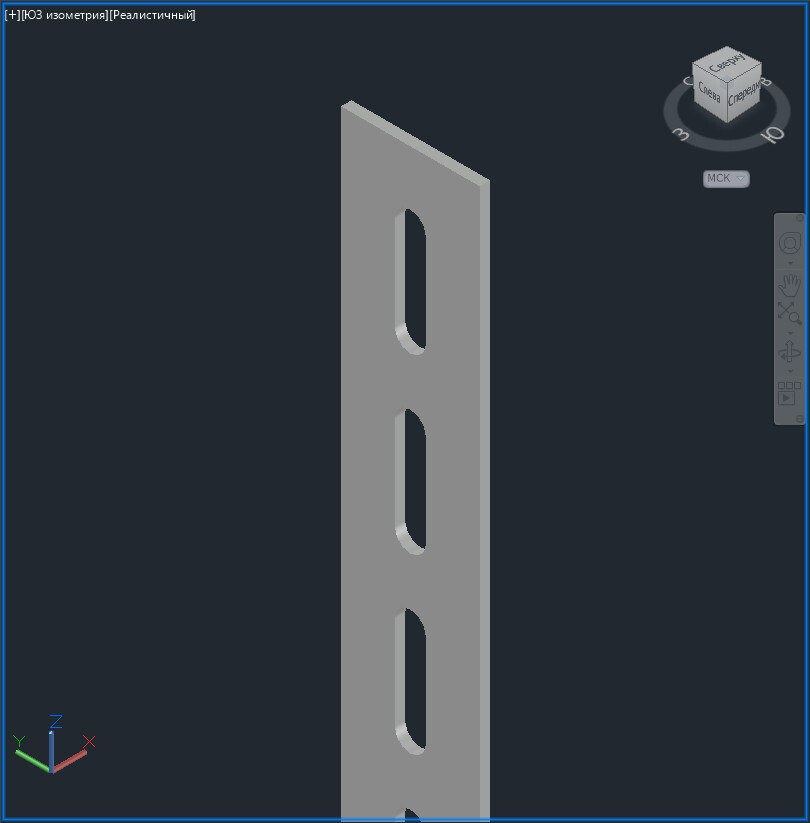

В комплект включены твердотельные 3D‑модели всех типоразмеров перфорированных полос: К106, К107, К200, К202, К209. Каждая модель реализована в формате «ТЕЛО» — это полноценное твердотельное моделирование, позволяющее корректно выполнять расчёты массы, строить сечения, анализировать пересечения элементов и автоматически формировать спецификации.

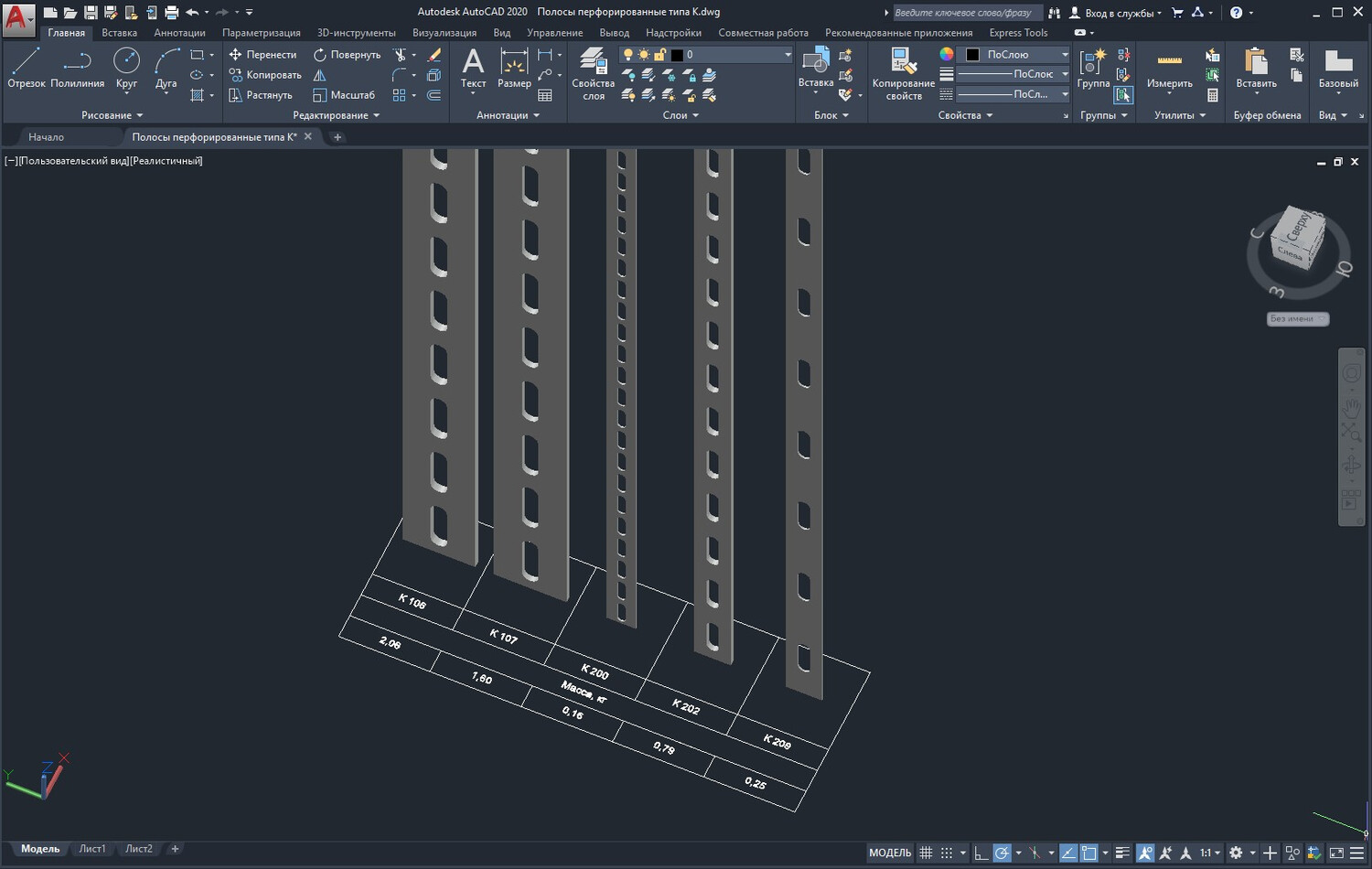

Все модели размещены на единой информационной сетке, где для каждого типоразмера указаны ключевые параметры — типоразмер и масса изделия. Такая визуальная организация ускоряет подбор нужного элемента и снижает вероятность ошибок при компоновке узлов крепления.

Возможности интеграции и работы в САПР

Комплект оптимизирован для использования в современных системах автоматизированного проектирования. С помощью стандартных инструментов САПР вы сможете:

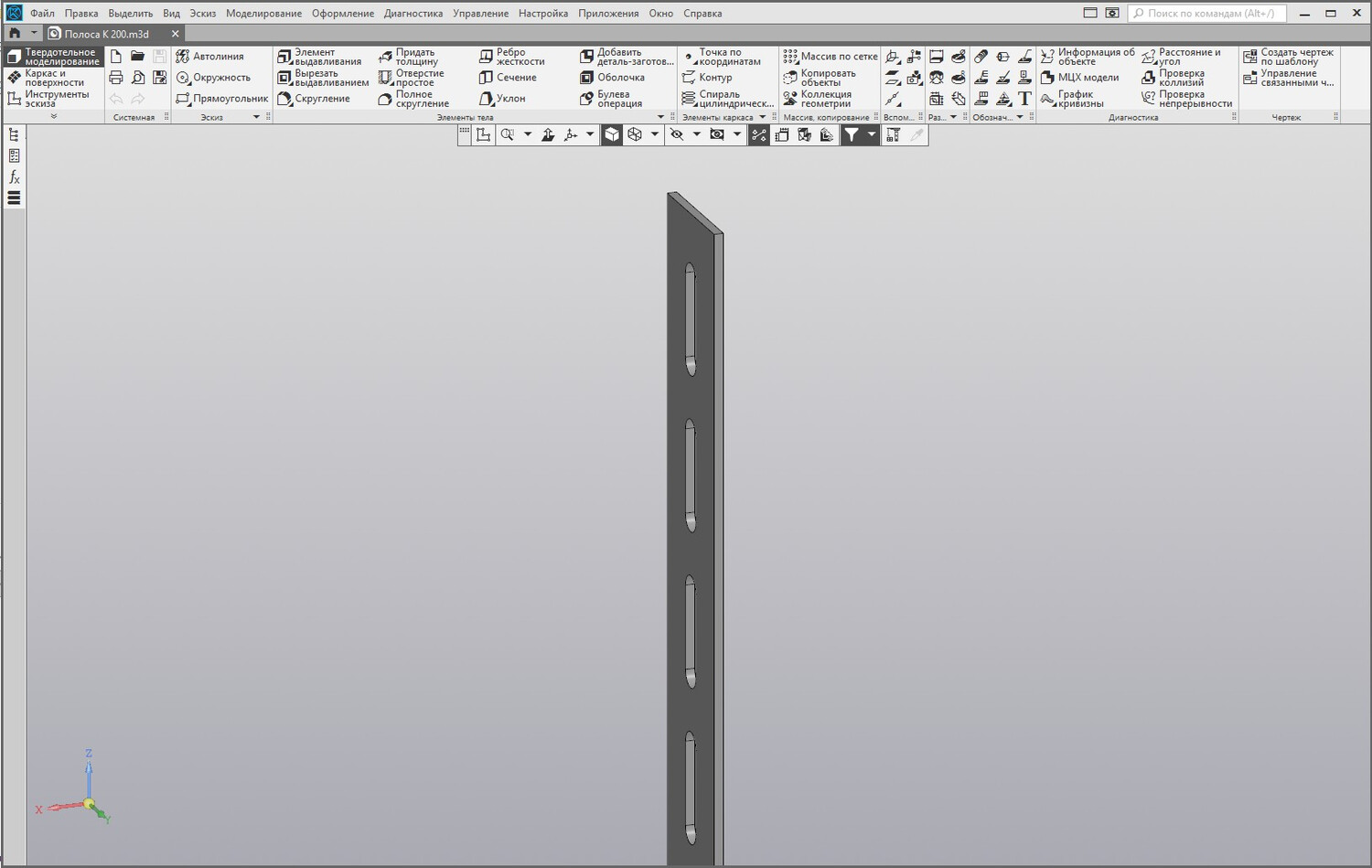

• экспортировать 3D‑геометрию в форматы, совместимые с КОМПАС‑3D, SketchUp, 3ds Max и другими программами;
• выгружать 2D‑чертежи, формировать виды и проекционные схемы для рабочей документации;
• строить разрезы, сечения и выносные элементы для детализации монтажных узлов;
• выполнять массовые операции — копировать, масштабировать, вращать модели без потери точности параметров.

Форматы файлов:

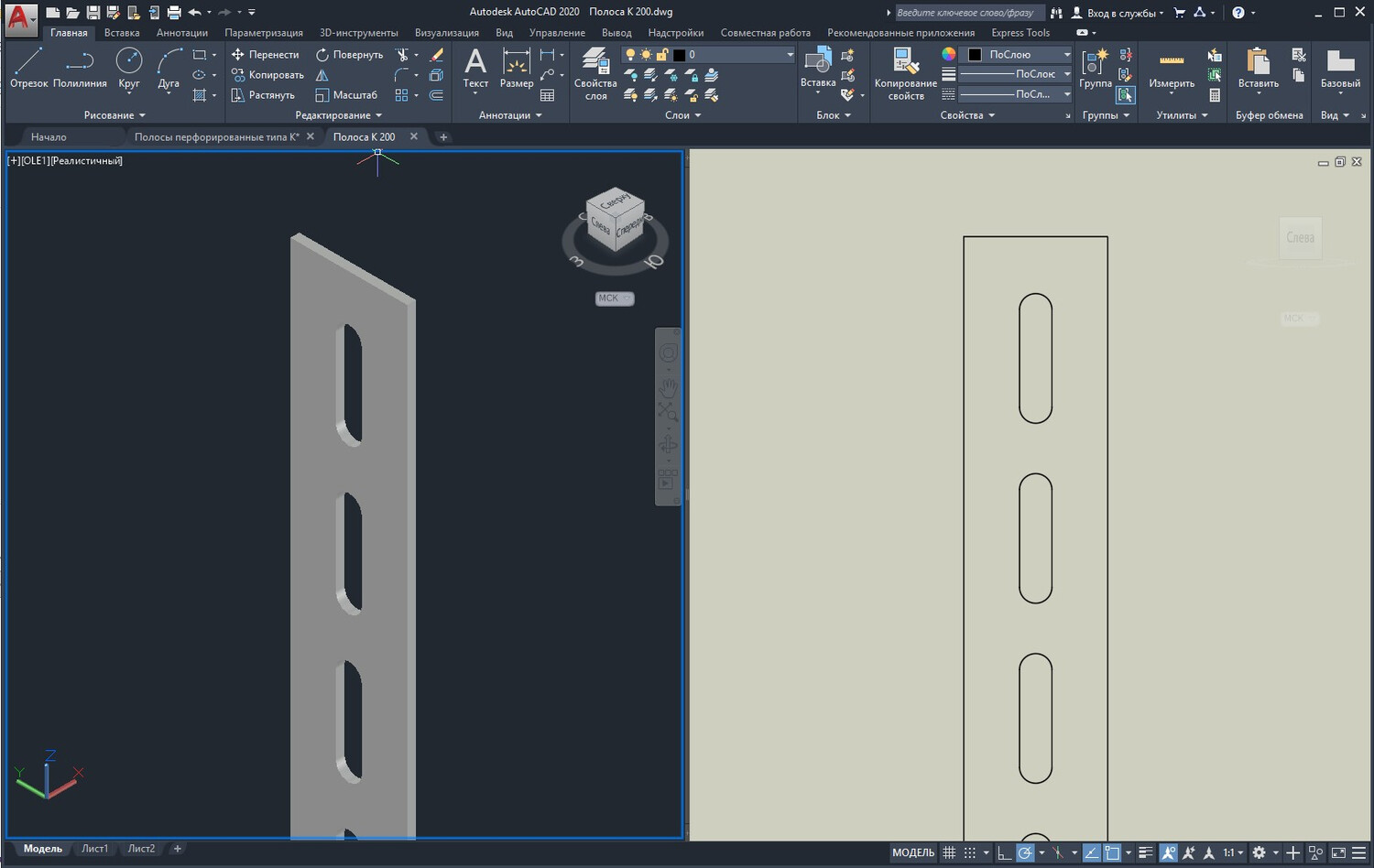

• AutoCAD 3D-модель .dwg (версия 2010 и выше).


Просмотреть страницу – «Как скачать?»

Подписывайтесь на рассылку BASEcad и получайте файлы бесплатно!
