Суть и назначение схемы транспортировки газа

Цифровая схема отражает принципы организации транспортировки газа под высоким давлением и визуализирует ключевые элементы трассы магистрального газопровода. Документ служит практическим инструментом для специалистов, которым важно понимать топологию и базовые узлы газотранспортной системы. Решение подойдёт для учебных целей, проработки проектных решений, а также для включения в техническую документацию и презентационные материалы.

Что отображает схема

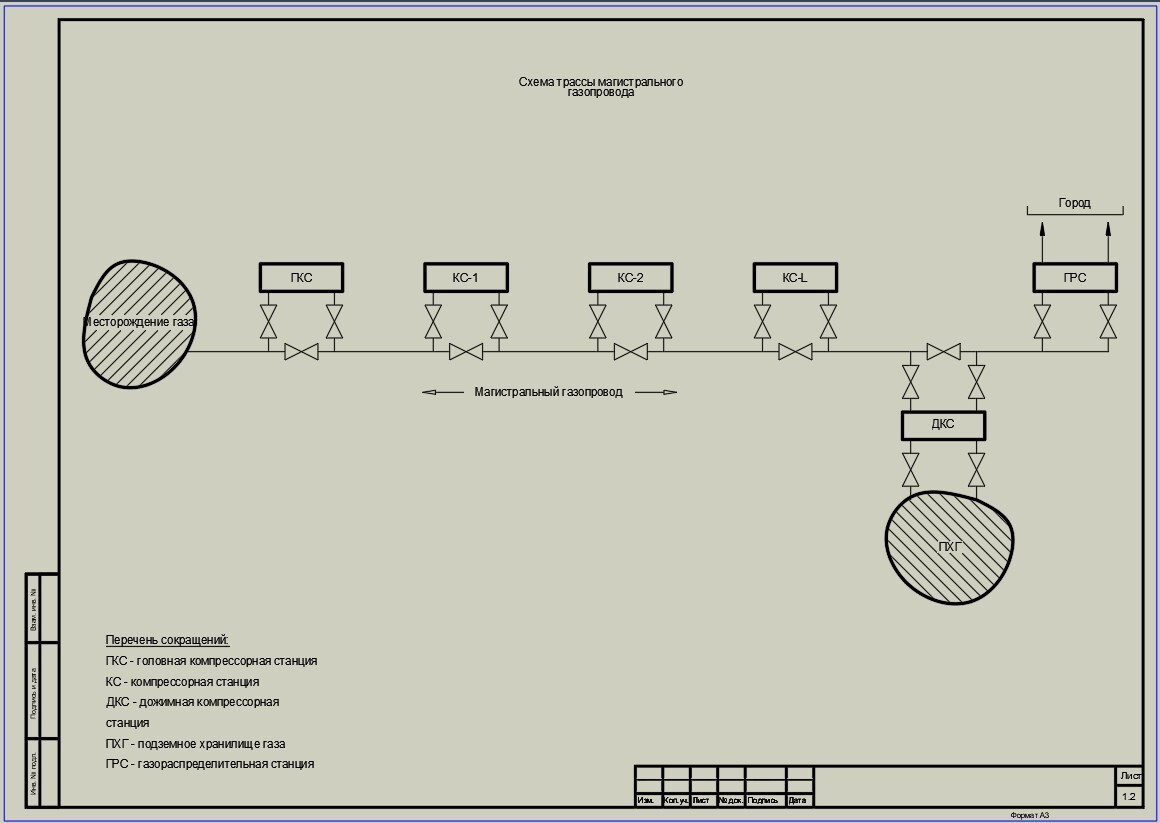

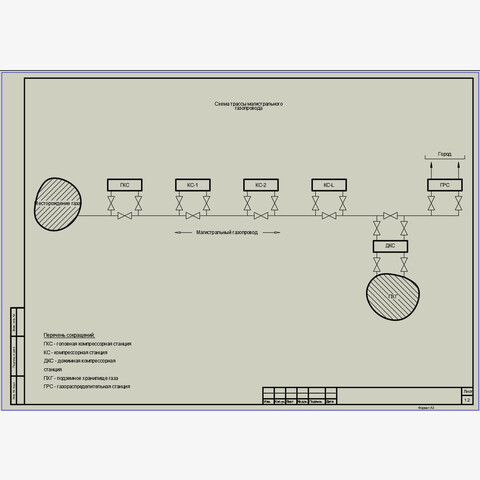

На схеме представлена структурная организация системы транспортировки газа — от участков трубопровода до ключевых технологических узлов. Особое внимание уделено сегментам, отвечающим за поддержание высокого давления: это позволяет наглядно проследить, как обеспечивается стабильная подача газа на большие расстояния. Визуализация трассы даёт чёткое представление о пространственной логике газопровода и взаимосвязи его основных компонентов.

Основа разработки и достоверность данных

Схема разработана с опорой на профильную литературу по эксплуатации магистральных газопроводов. Использование авторитетных источников гарантирует соответствие общепринятым отраслевым подходам и корректность отражения технологических принципов работы газотранспортной инфраструктуры. Такой фундамент делает схему релевантной для профессионального применения и методической работы.

Форматы файлов:

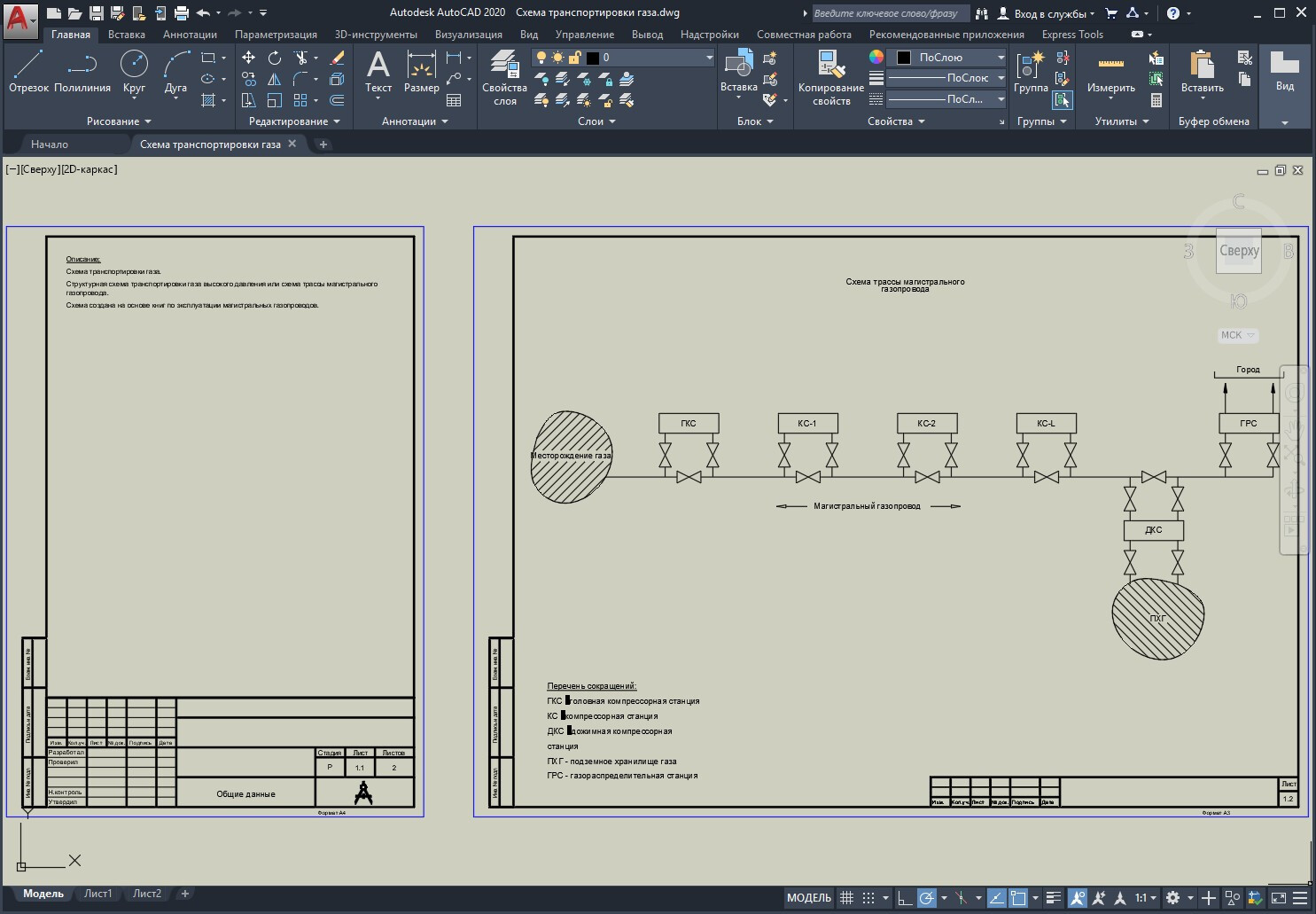

• AutoCAD 3D-модель .dwg (версия 2010 и выше).


Просмотреть страницу – «Как скачать?»
