Чертеж стояка отбора импульсного газа

Основные параметры конструкции стояка отбора импульсного газа

Представляем комплект чертежной документации для стояка отбора импульсного газа. Изделие рассчитано на рабочее давление 7,4 МПа и оснащено одним отводом с диаметром условного прохода DN10.

Состав комплекта и технические детали

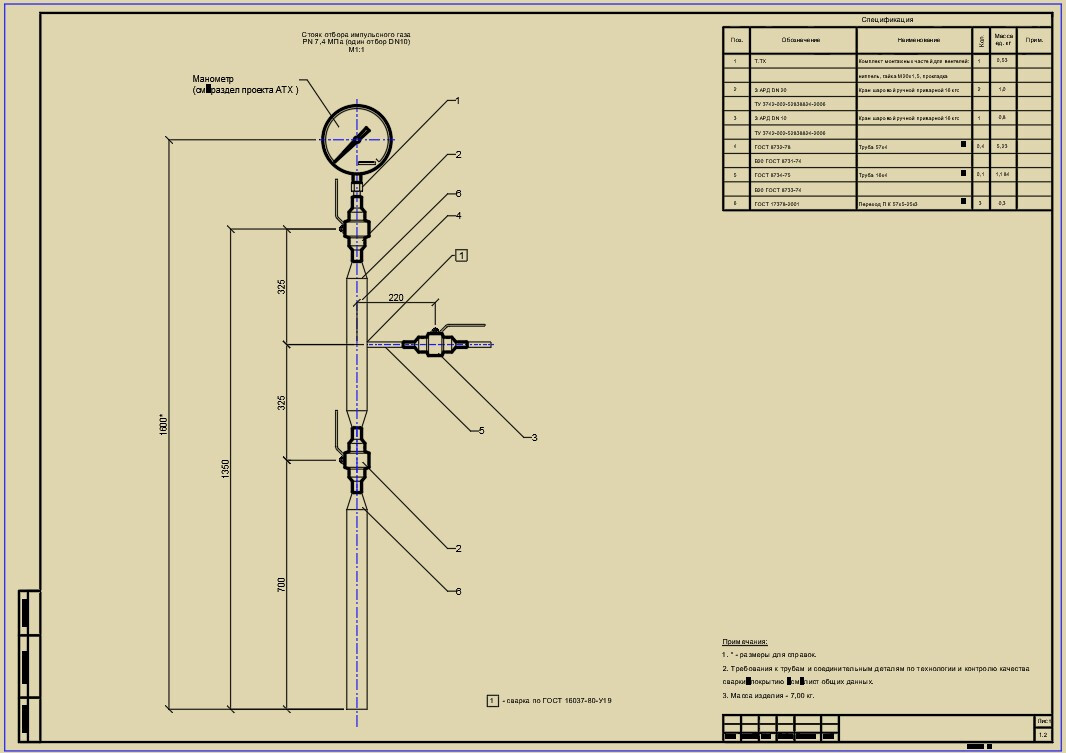

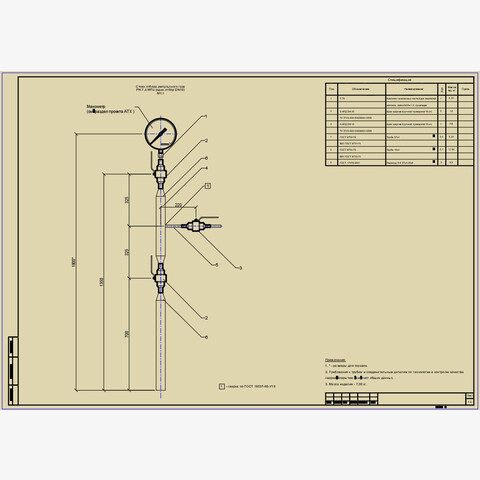

В пакет документов входит полномасштабный чертёж (в пропорции 1:1), который содержит:

• подробные виды изделия с разных ракурсов;
• необходимые разрезы для понимания внутренней конфигурации;
• точные размеры всех ключевых элементов — они позволят корректно выполнить монтаж и обеспечить соответствие проектным требованиям.

Кроме того, к чертежу прилагается исчерпывающий перечень материалов, которые потребуются для изготовления и сборки узла. Эта информация поможет заранее подготовить всё необходимое и избежать задержек в реализации проекта.

Форматы файлов:

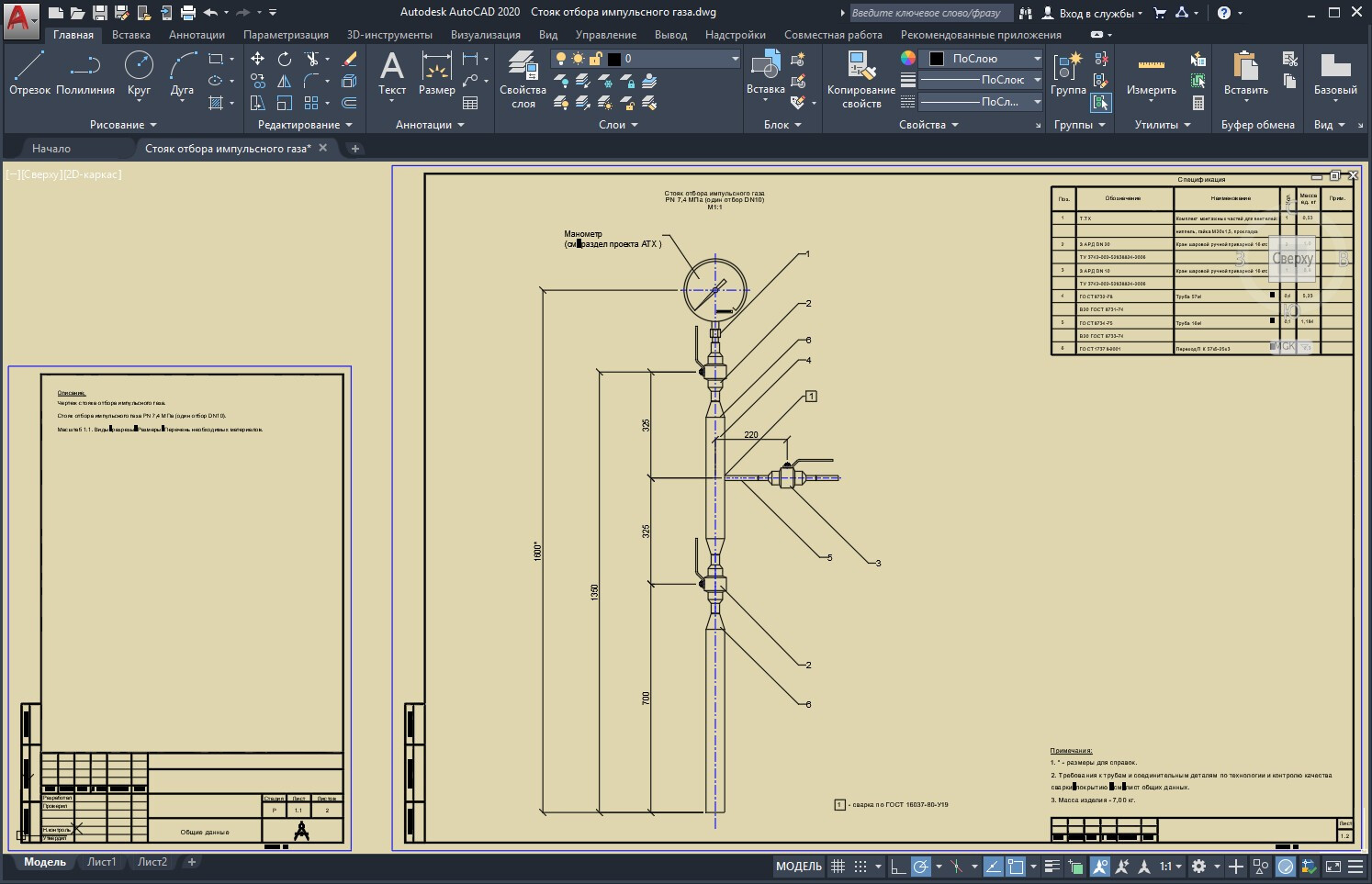

• AutoCAD 2D-чертеж .dwg (версия 2010 и выше);

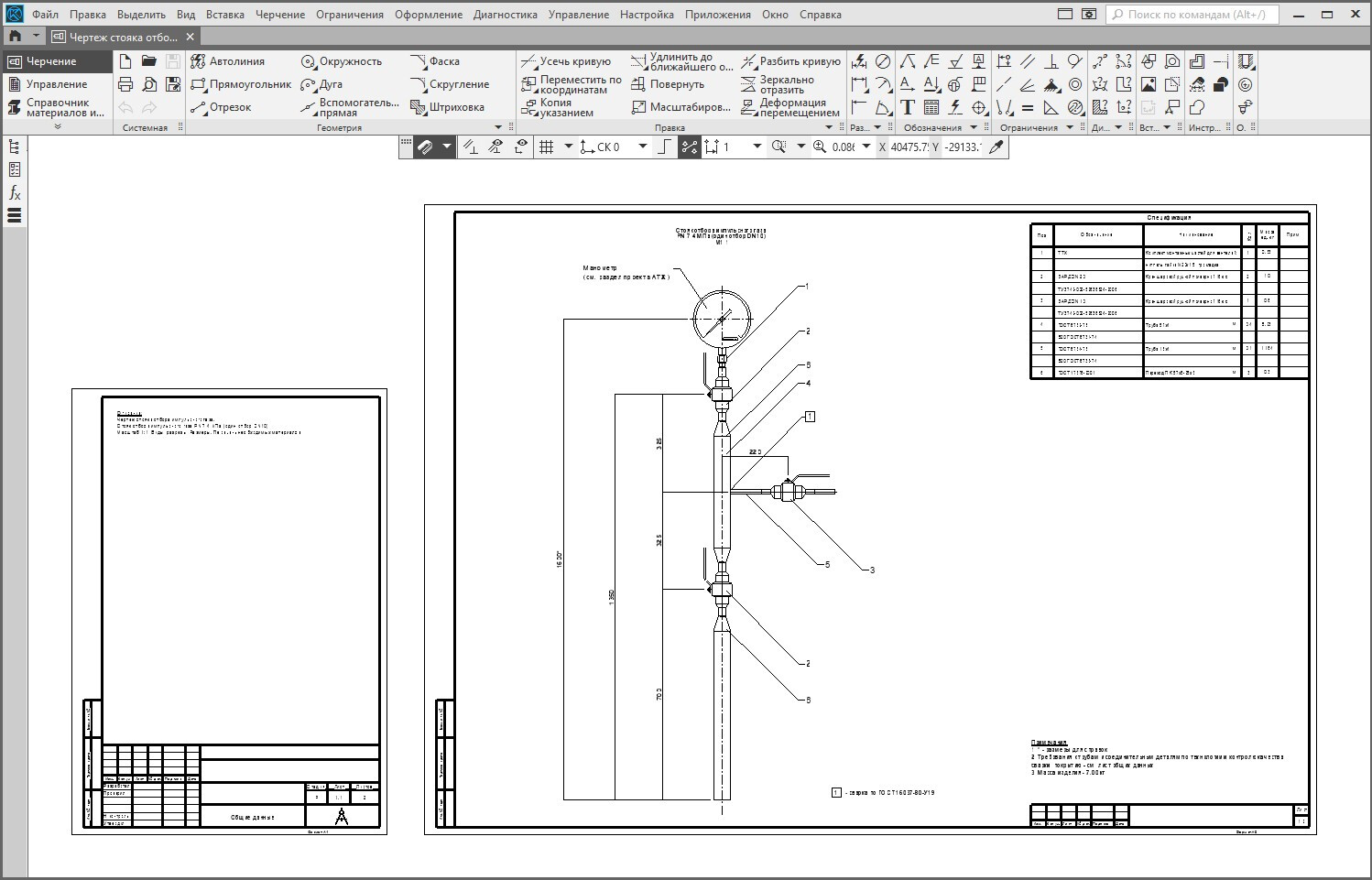

• КОМПАС 3D фрагмент .frw (версия v20 и выше, импортированный из AutoCAD 2010).

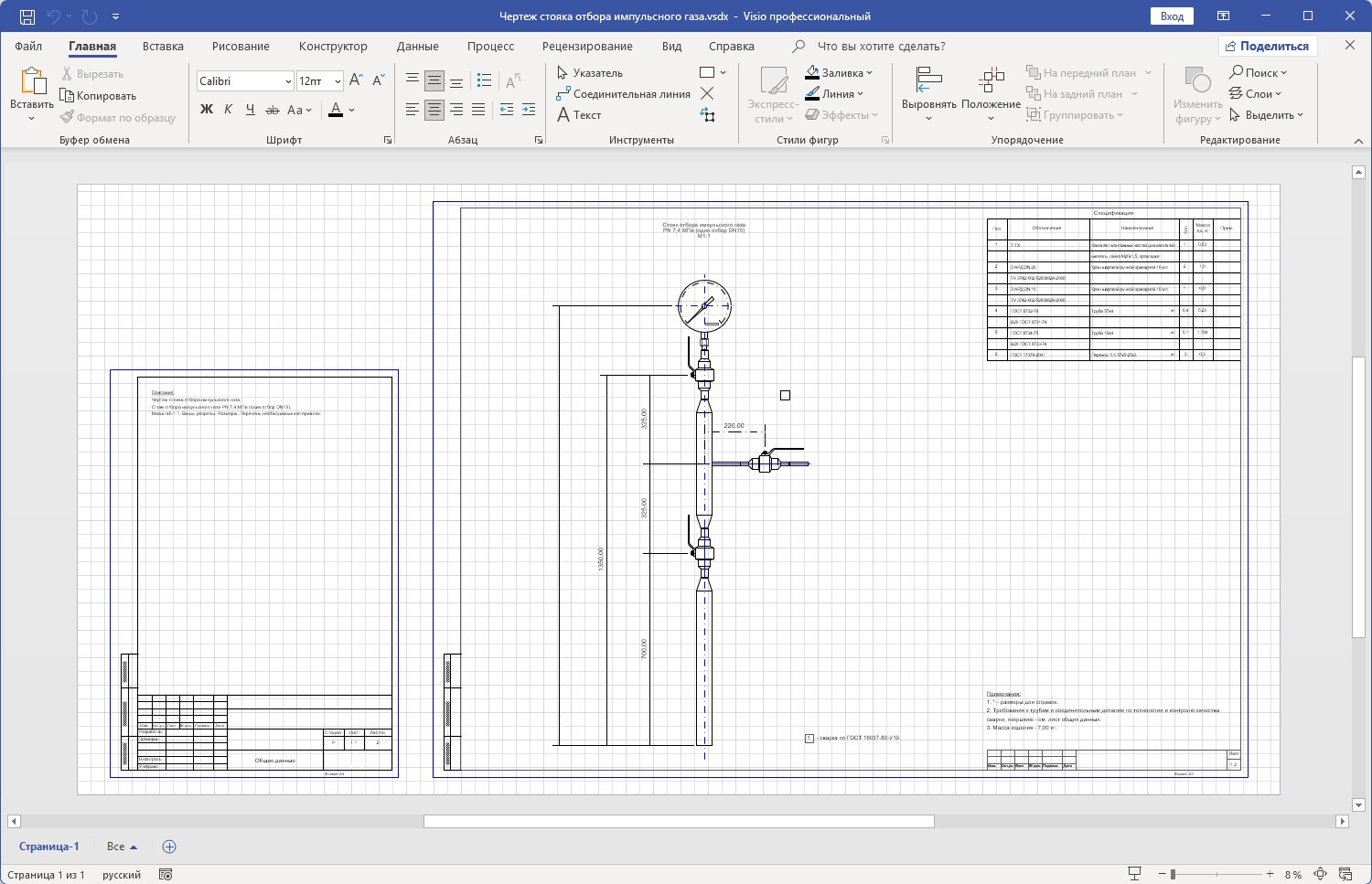

• MS Visio документ .vsdx (версия 2021 и выше, импортированный из AutoCAD 2010).
