3D модели проходников прямых по ГОСТ 13959-74

 Профессиональные цифровые модели для проектирования надёжных соединений

Предлагаем комплект 3D‑моделей проходников прямых, разработанных в полном соответствии с ГОСТ 13959‑74. Изделия предназначены для соединений трубопроводов по наружному конусу — такой тип стыка востребован в ответственных инженерных системах, где важны герметичность, устойчивость к вибрациям и стабильность характеристик при перепадах давления. В библиотеке представлены все типоразмеры, что позволяет без задержек подбирать нужный элемент под конкретную схему трубопровода.

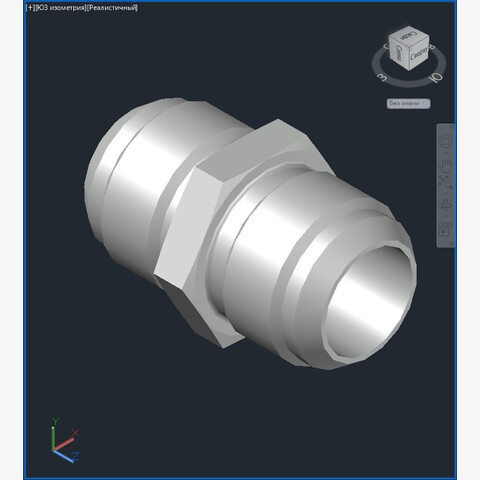

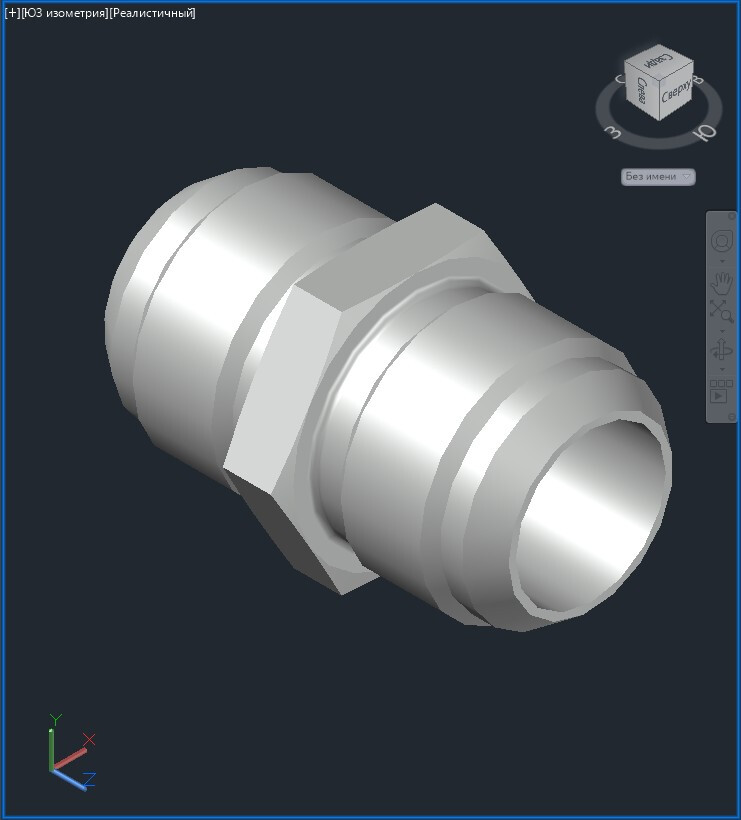

Каждая модель выполнена в формате твердотельного тела (тип «ТЕЛО»): это не просто визуализация, а полноценная инженерная геометрия, пригодная для расчётов, симуляций и построения рабочих чертежей.

Удобная навигация и быстрый подбор по параметрам

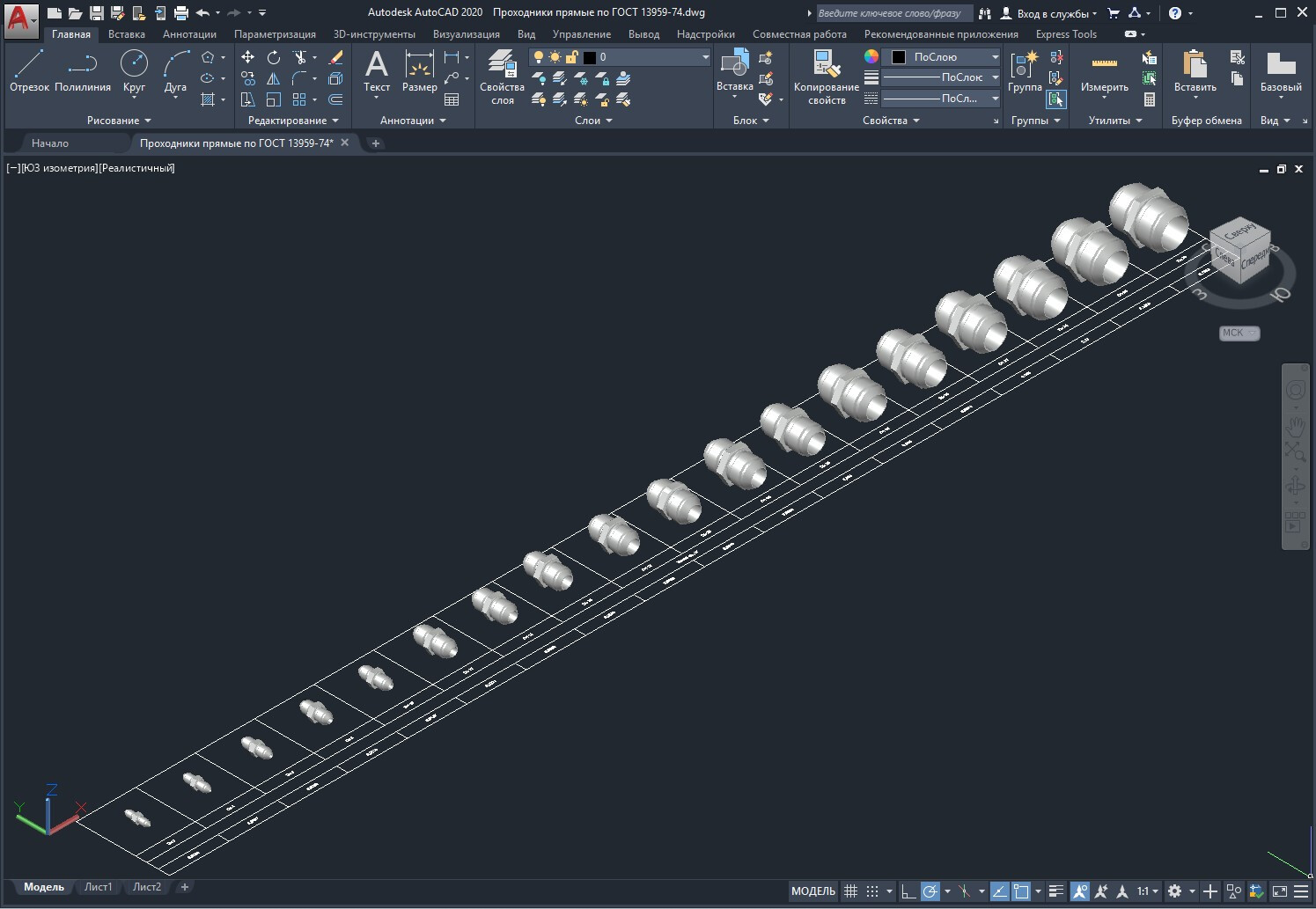

Все 3D‑модели размещены на единой информационной сетке — это современный подход к организации цифрового каталога, который заметно ускоряет работу проектировщика. На сетке для каждого проходника указаны типоразмер и масса изделия: вы сразу видите ключевые параметры и можете сравнивать варианты, не открывая отдельные карточки. Такой формат особенно полезен при формировании спецификаций и ведомостей материалов.

Полная совместимость с САПР и широкие возможности для дальнейшей работы

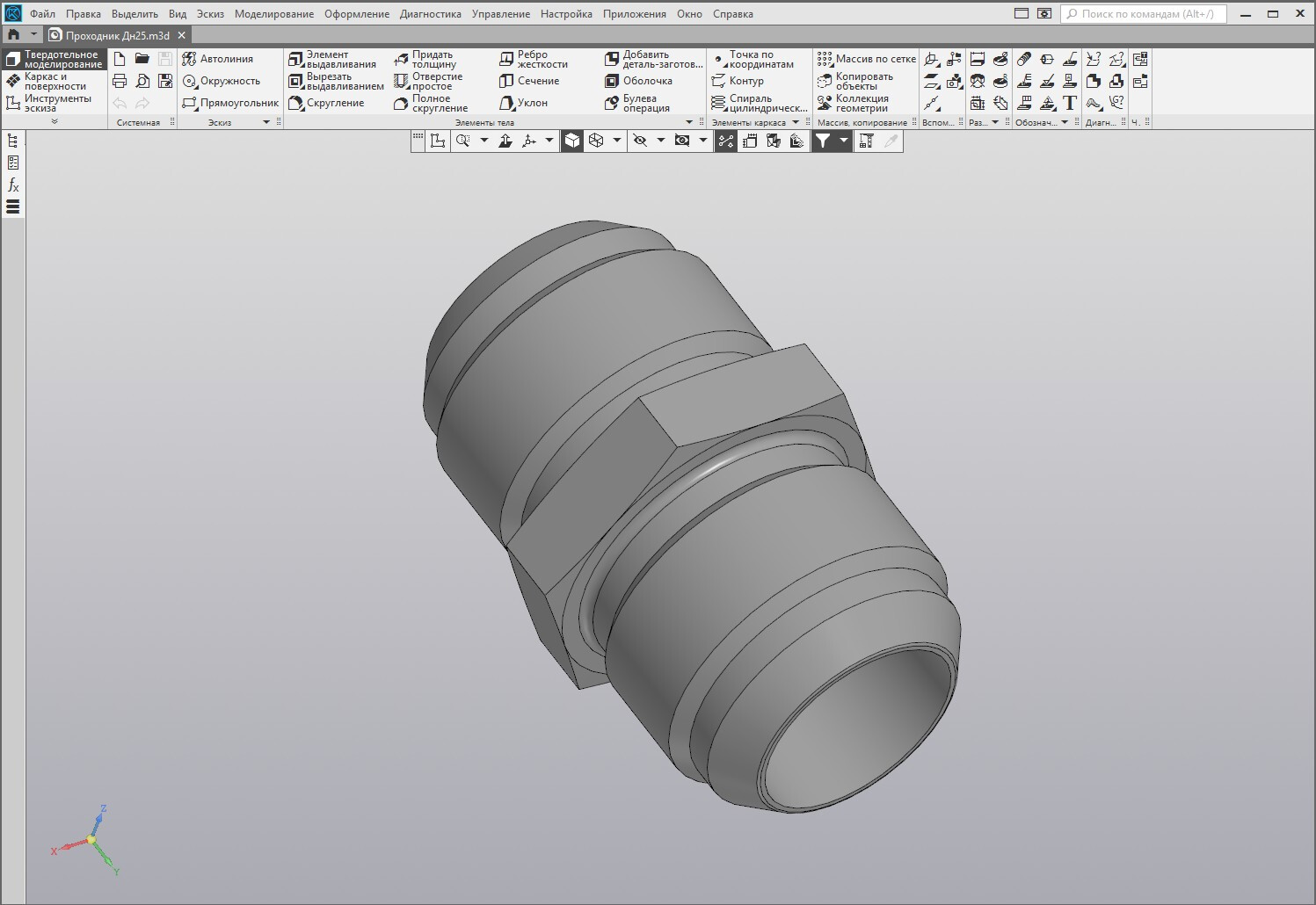

Комплект адаптирован под реальные рабочие процессы проектных и конструкторских бюро: модели можно экспортировать в популярные системы автоматизированного проектирования — в том числе КОМПАС‑3D, SketchUp, 3ds Max и другие. Это даёт возможность:

• встраивать проходник в общую сборку трубопроводной системы или технологического узла;

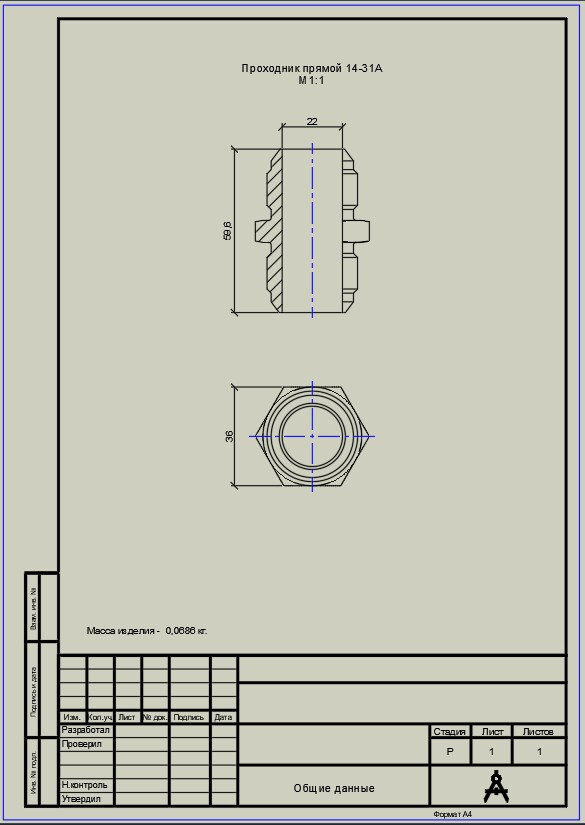

• автоматически формировать 2D‑чертежи в привычной среде проектирования;
• строить разрезы, сечения и выносные элементы для рабочей документации;
• выполнять инженерные расчёты (прочностные, гидравлические и др.) на базе точной геометрии.

Форматы файлов:

• AutoCAD 3D-модель .dwg (версия 2010 и выше).


Просмотреть страницу –  «Как скачать?»

Подписывайтесь на рассылку BASEcad и получайте файлы бесплатно!
