Чертёж резервуара РВС-2000

Профессиональная конструкторская документация для резервуара вертикального стального объёмом 2000 м³

Что входит в цифровой комплект чертежей РВС‑2000

Ищете достоверные проектные материалы для резервуара РВС‑2000? В этом цифровом товаре — полный комплект габаритных чертежей, подготовленных для использования в проектных и монтажных работах. Документация даёт чёткое представление о геометрии и габаритах ёмкости, позволяя корректно вписать объект в генплан и спланировать монтажные операции.

В состав комплекта входит:

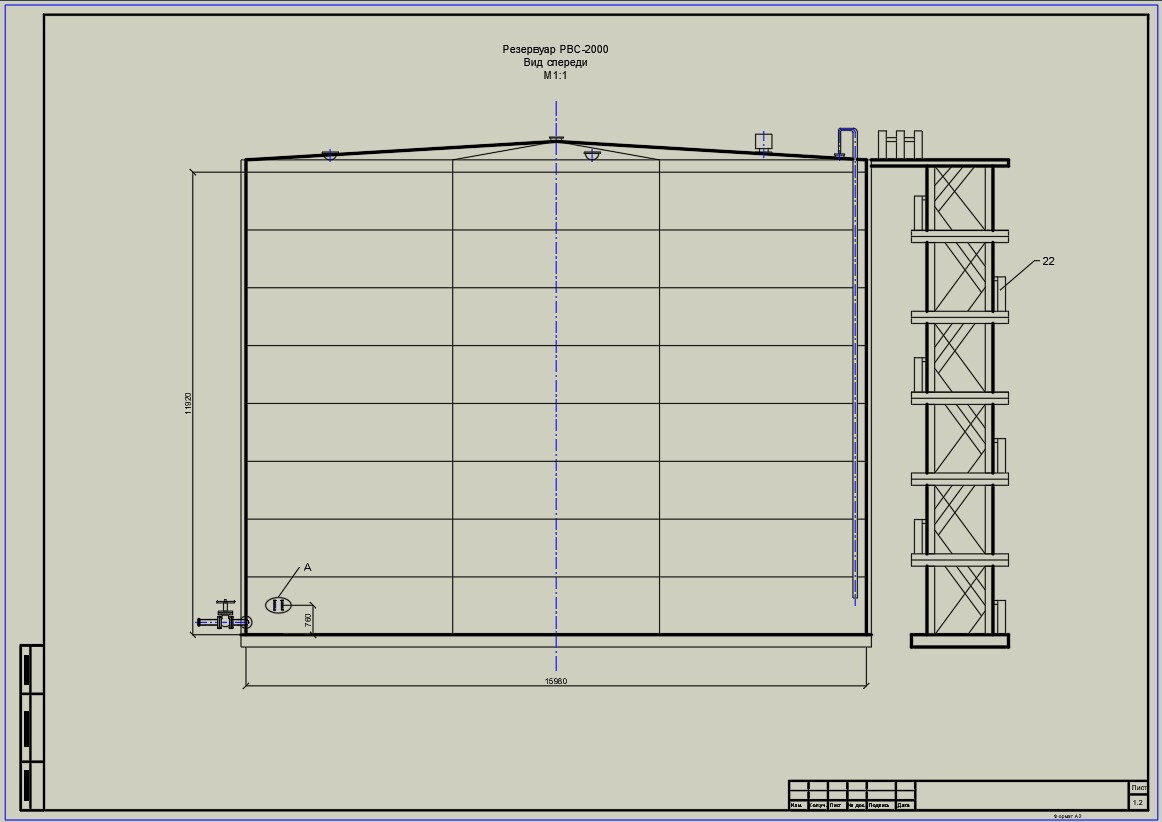

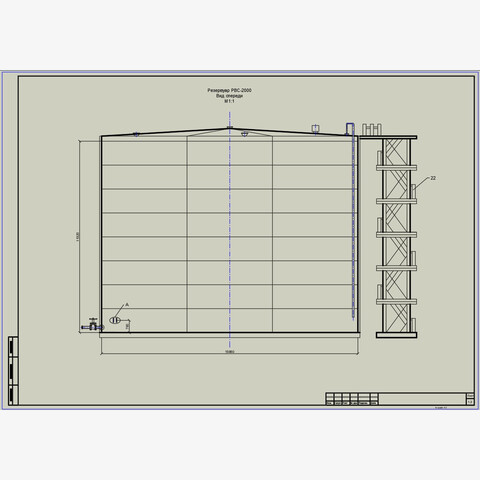

• габаритный чертёж РВС‑2000 с видом спереди — позволяет оценить фронтальные размеры и основные пропорции конструкции;
• чертёж вида сверху — даёт планировочную привязку и отражает конфигурацию резервуара в плане;
• точные размеры всех ключевых элементов — необходимы для корректного расчёта фундаментов, площадок обслуживания и обвязки трубопроводами;
• перечень конструктивных элементов — систематизирует состав изделия и упрощает формирование спецификаций и заявок на материалы;
• масштаб 1:1 по основным узловым элементам — обеспечивает высокую точность при деталировке и стыковке смежных конструкций.

Форматы файлов:

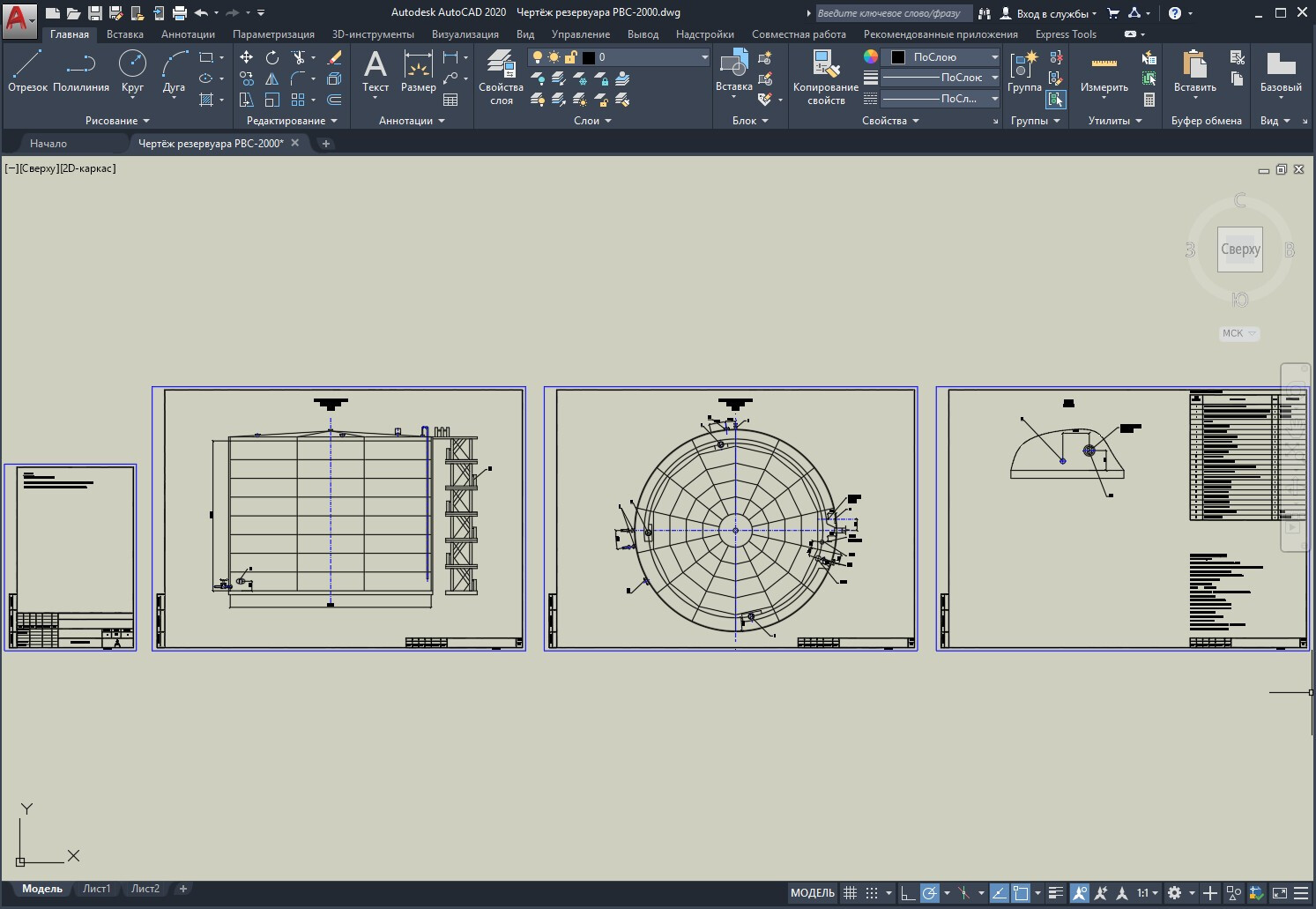

• AutoCAD 2D-чертеж .dwg (версия 2010 и выше);

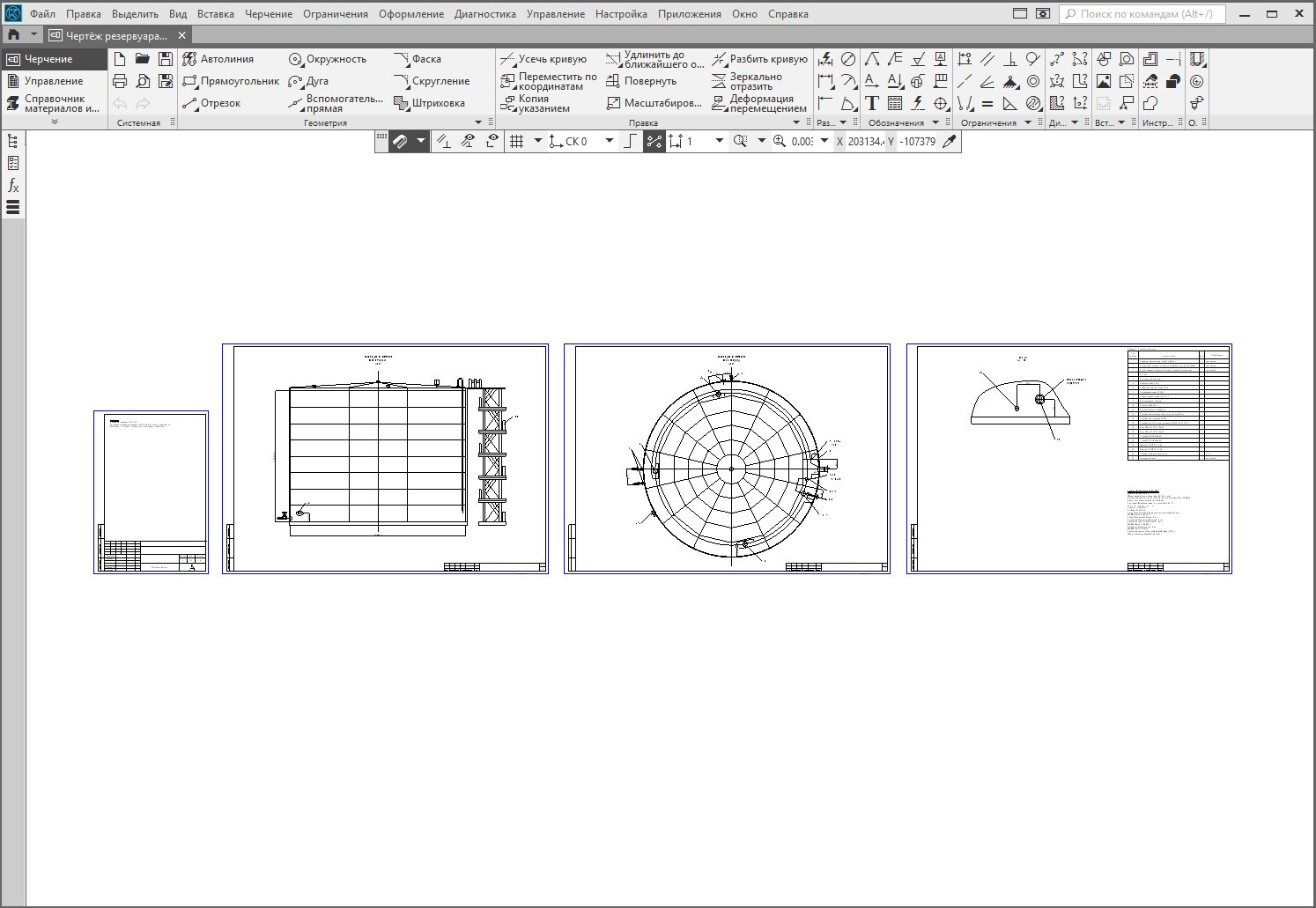

• КОМПАС 3D фрагмент .frw (версия v20 и выше, импортированный из AutoCAD 2010);

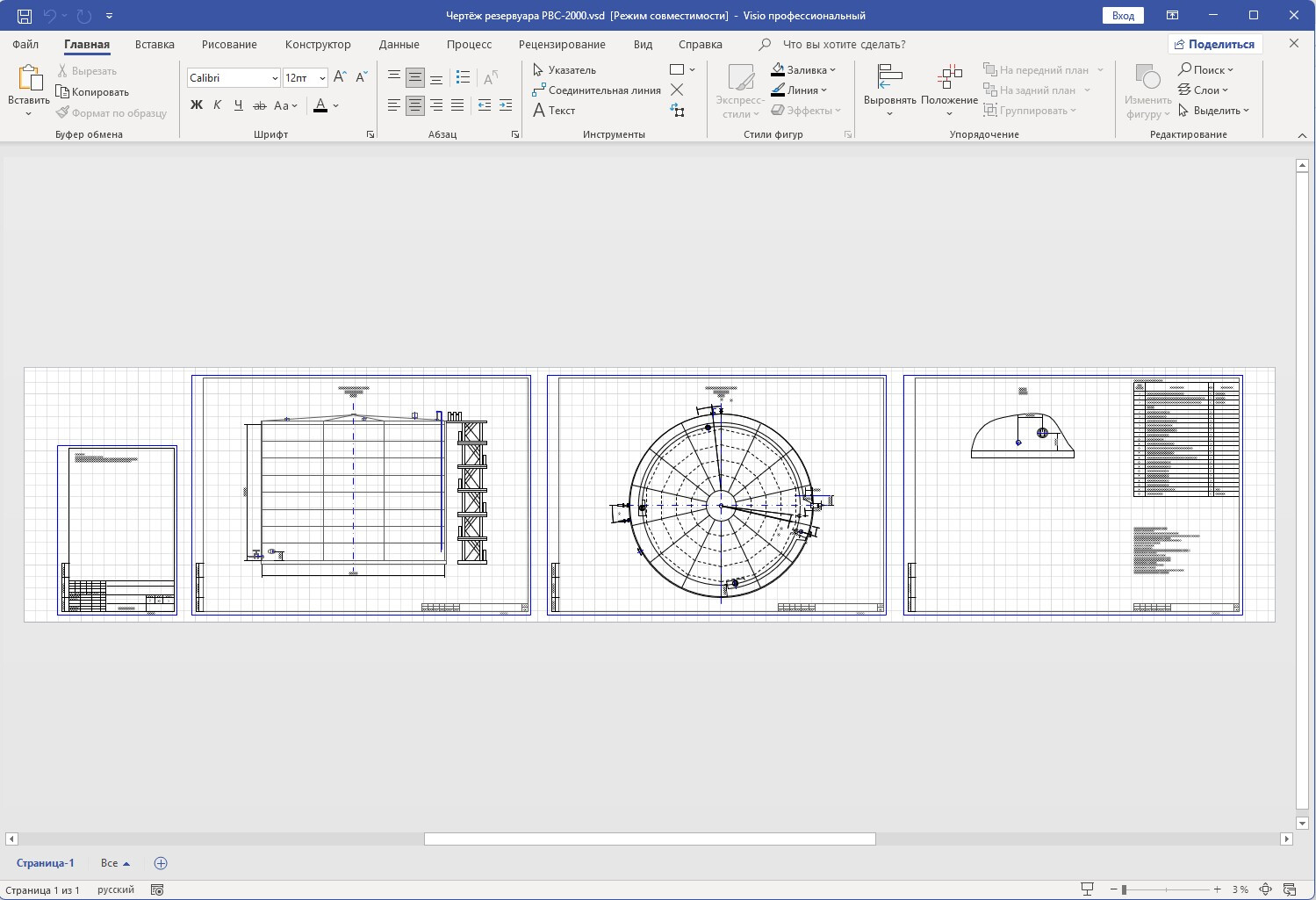

• MS Visio документ .vsdx (версия 2021 и выше, импортированный из AutoCAD 2010).
