Чертеж датчика давления в шкафу

Профессиональная документация для корректной установки преобразователя давления

Ищете готовые проектные материалы для интеграции датчика давления в инфраструктуру объекта? Предлагаем цифровой комплект чертежей, который закрывает ключевые задачи при монтаже преобразователя давления во всепогодном шкафу. Документация разработана с учётом требований к надёжности и долговечности оборудования в сложных условиях эксплуатации — она подойдёт проектировщикам, монтажникам и техническим специалистам.

Что входит в комплект чертежей

В набор включены следующие документы:

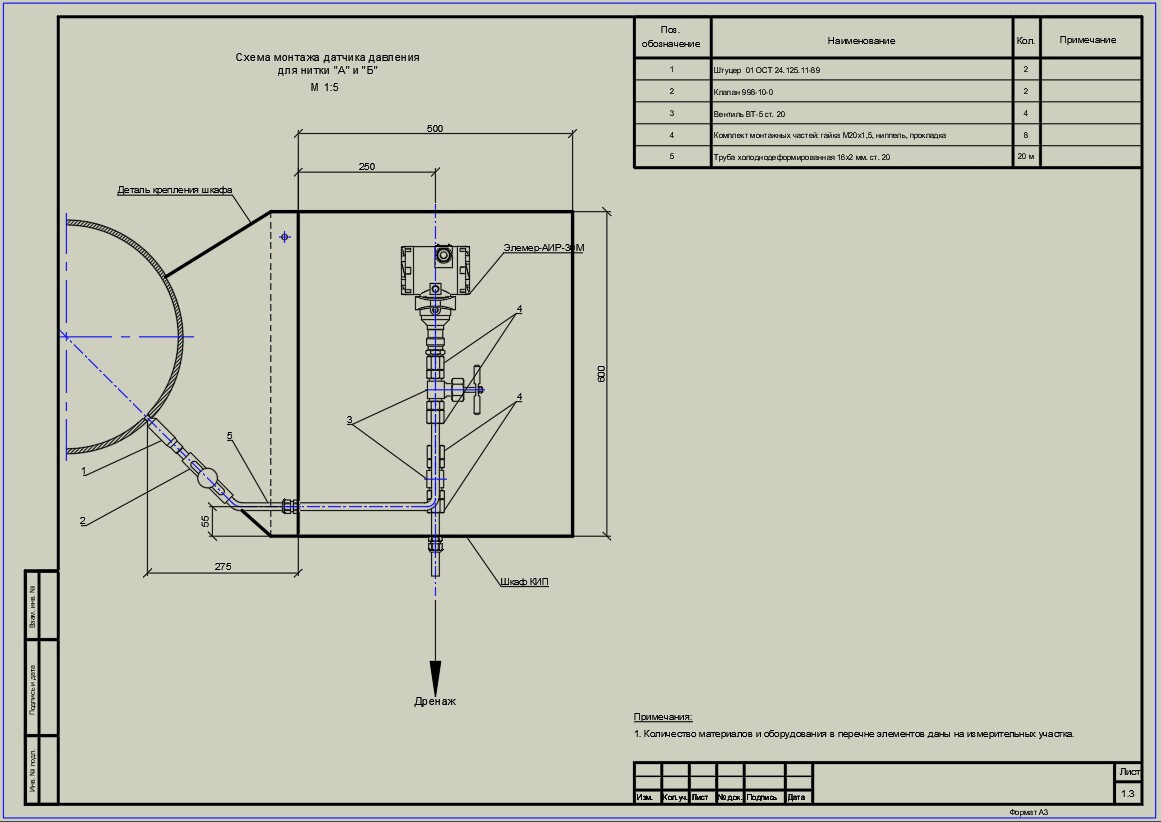

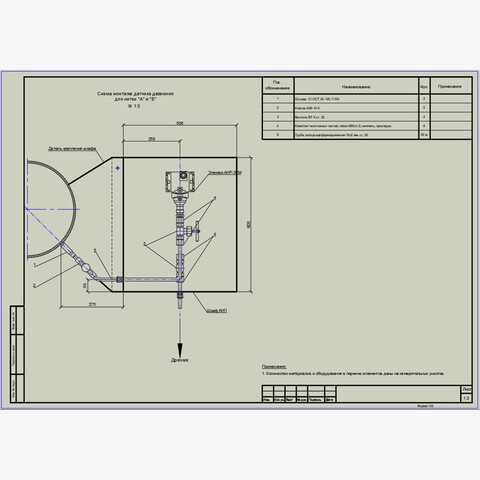

• схема компоновки датчика давления внутри шкафа — позволяет грамотно спланировать размещение оборудования и обеспечить удобный доступ для обслуживания;
• чертёж монтажа датчика на трубопроводе — даёт чёткое представление о способе крепления и пространственном положении прибора;
• комплект чертежей монтажных частей — содержит детализацию крепёжных и вспомогательных элементов, необходимых для установки.

Кроме графических материалов, в файле представлены:

• точные размеры всех элементов — для безошибочного подбора комплектующих и исключения ошибок при заказе;
• перечни используемых деталей — упрощают формирование спецификаций и взаимодействие с поставщиками;
• подробные указания по монтажу — помогают выполнить установку в соответствии с нормативами и избежать типовых ошибок.

Комплект ориентирован на применение в промышленных и коммунальных сетях, где важна стабильность измерений и защита оборудования от внешних факторов. Документация позволяет сократить сроки проектирования и минимизировать риски на этапе пусконаладки.

Форматы файлов:

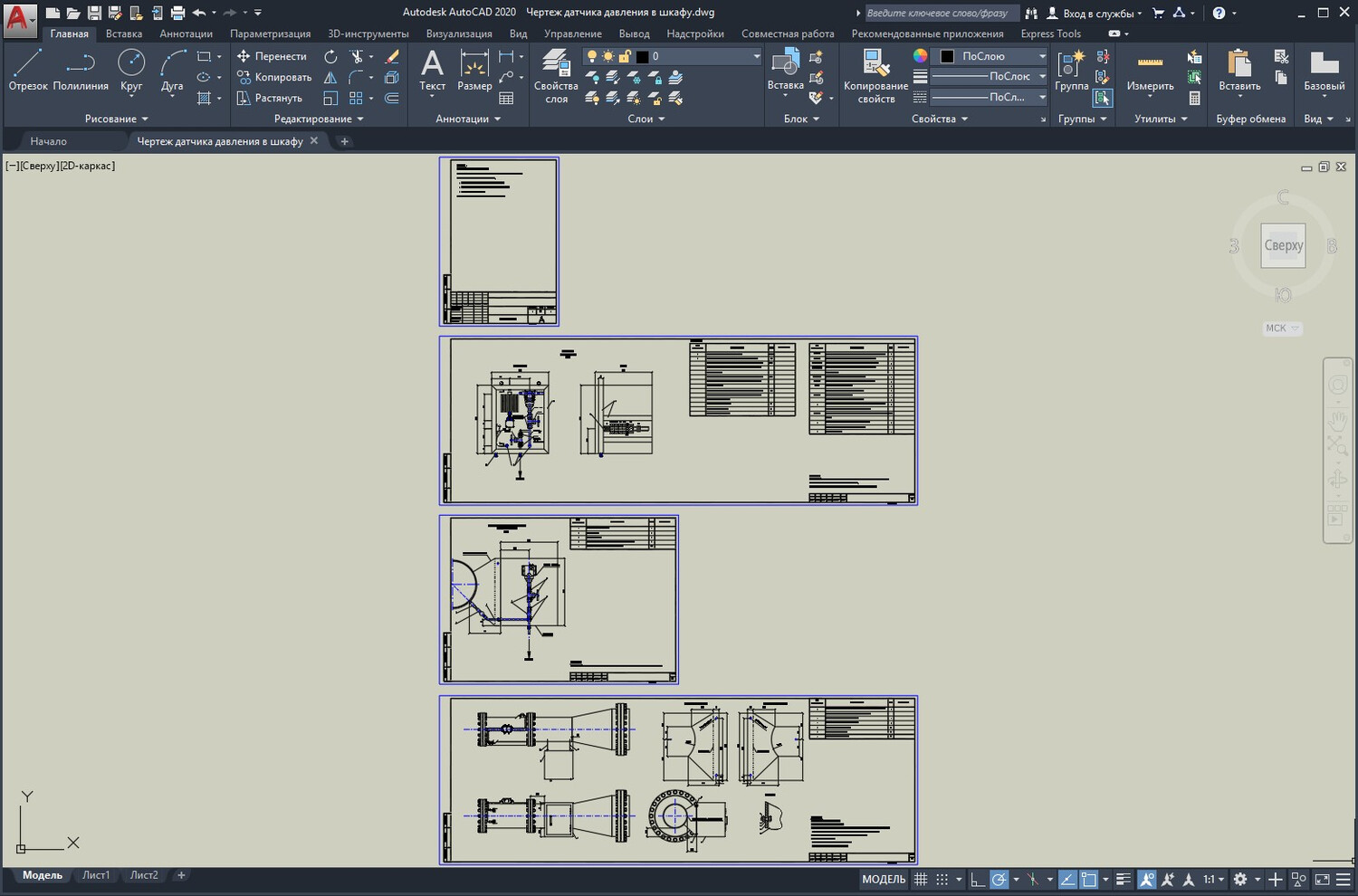

• AutoCAD 2D-чертеж .dwg (версия 2010 и выше);

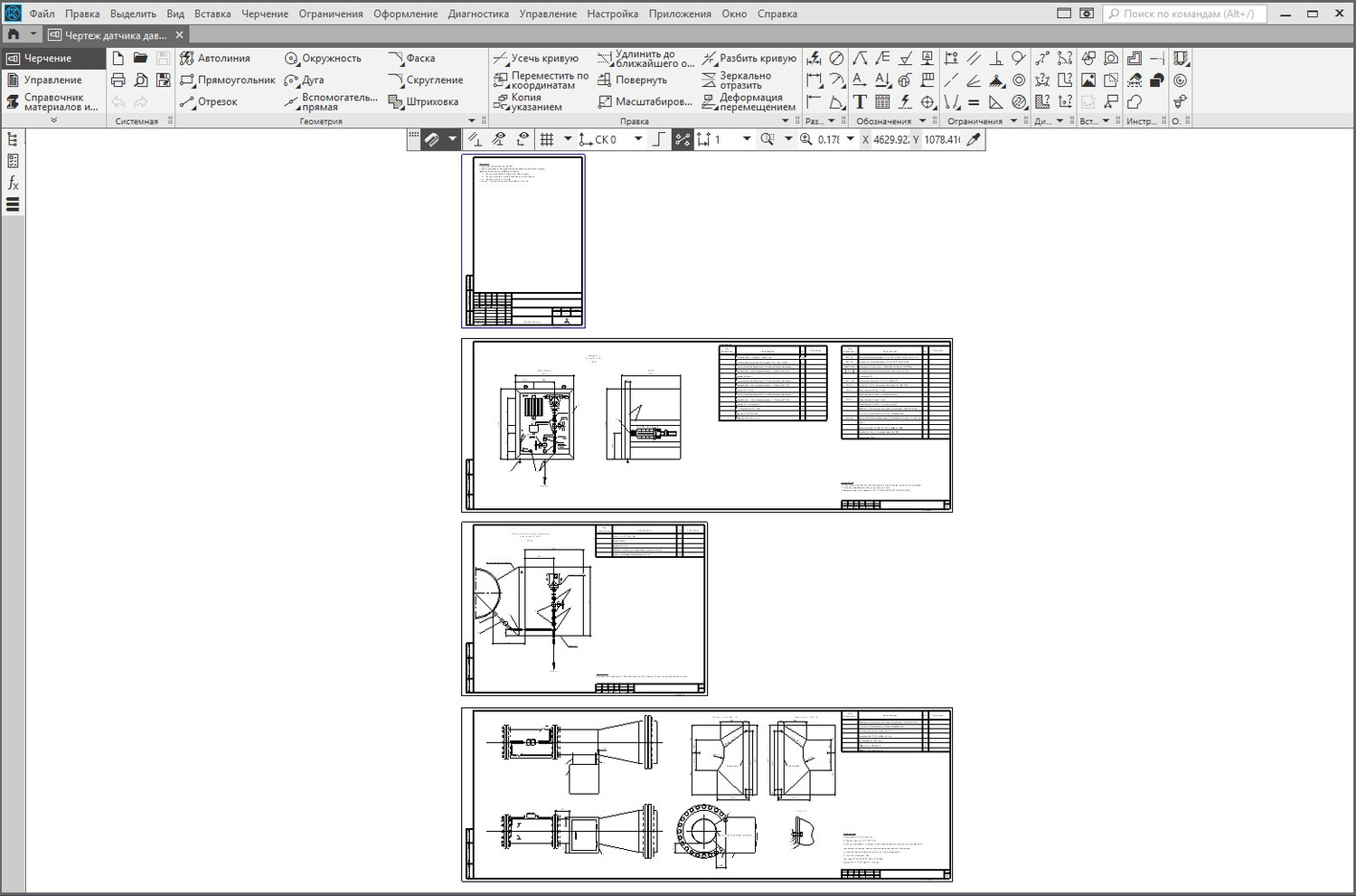

• КОМПАС 3D фрагмент .frw (версия v20 и выше, импортированный из AutoCAD 2010);

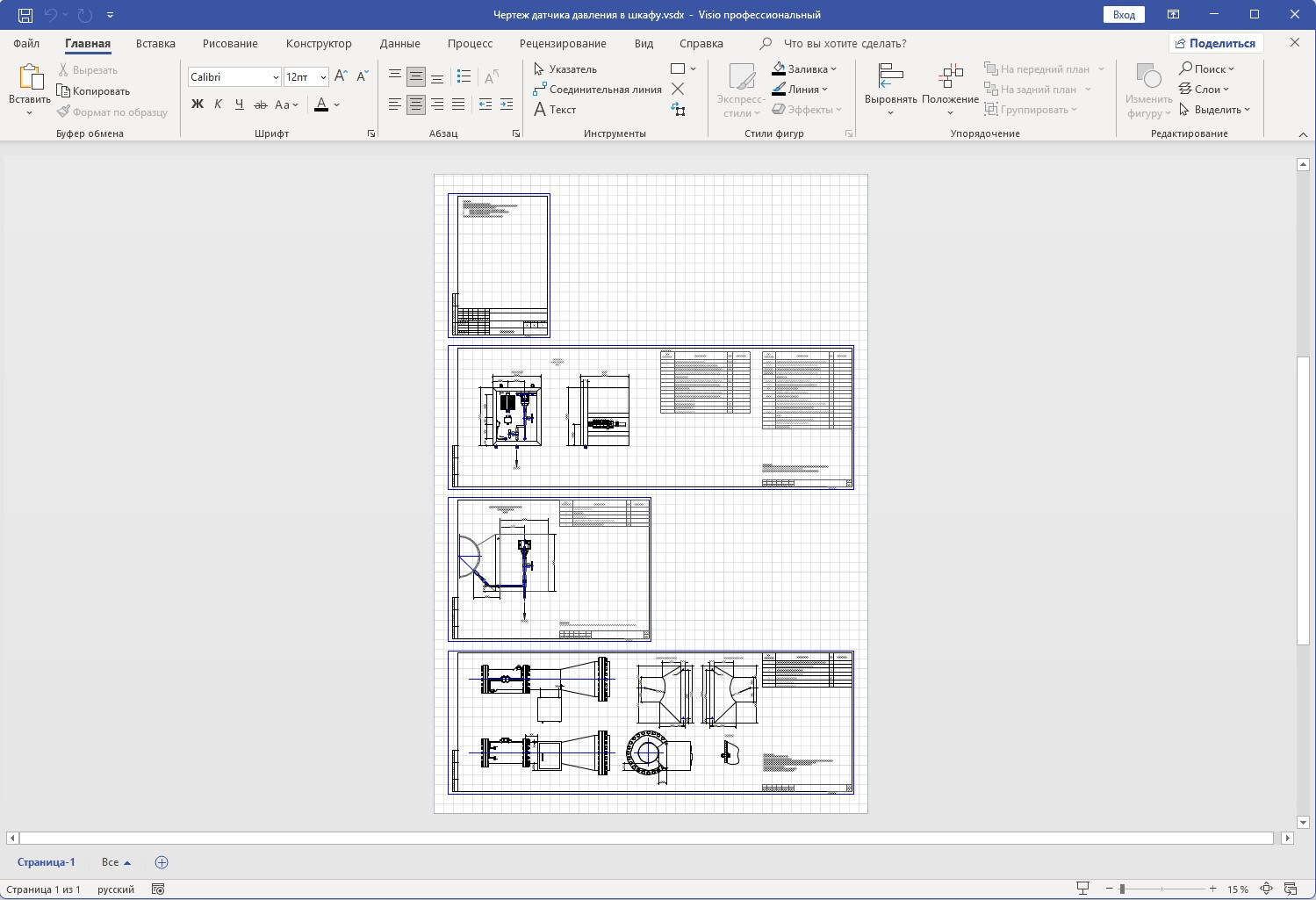

• MS Visio документ .vsdx (версия 2021 и выше, импортированный из AutoCAD 2010).
