Чертеж измерительной диафрагмы

Технические чертежи на измерительные диафрагмы: модели ДКС‑10‑250 и ДКС‑10‑175:

Комплект конструкторской документации для измерительных диафрагм моделей ДКС‑10‑250 и ДКС‑10‑175 включает два ключевых графических документа, обеспечивающих полное представление об изделии и его изготовлении:

Общий вид изделия

Чертеж общего вида дает наглядное представление о конструкции диафрагмы. Он позволяет оценить:

• общую компоновку элементов;
• взаимное расположение ключевых деталей;
• внешний облик готового изделия;
• основные конструктивные особенности модели.

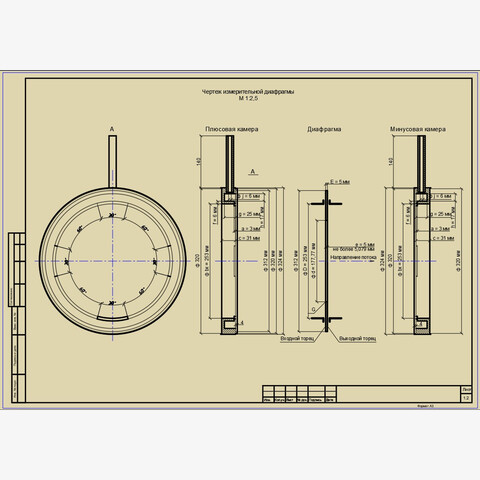

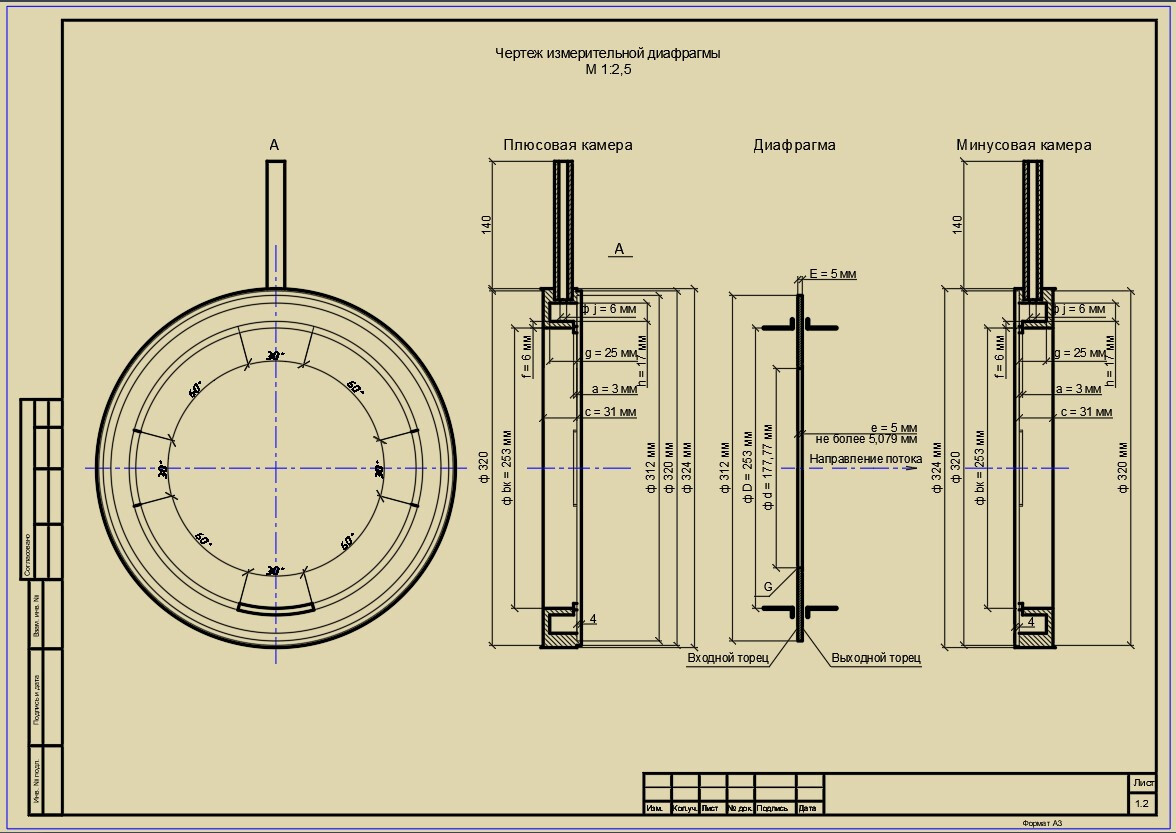

Детальный рабочий чертёж для производства

Подробный размерный чертеж служит непосредственным руководством для изготовления диафрагмы. В нём содержатся:

• исчерпывающий набор точных размеров всех элементов конструкции;
• допуски и посадки, необходимые для обеспечения требуемой точности сборки;
• технические указания по обработке отдельных узлов.

Особенности исполнения документации на диафрагмы ДКС

Все чертежи выполнены в натуральном масштабе (1:1).

Каждый документ содержит чёткие указания по изготовлению, учитывающие специфику моделей ДКС‑10‑250 и ДКС‑10‑175, что обеспечивает соблюдение всех технических требований и стандартов при производстве.

Форматы файлов:

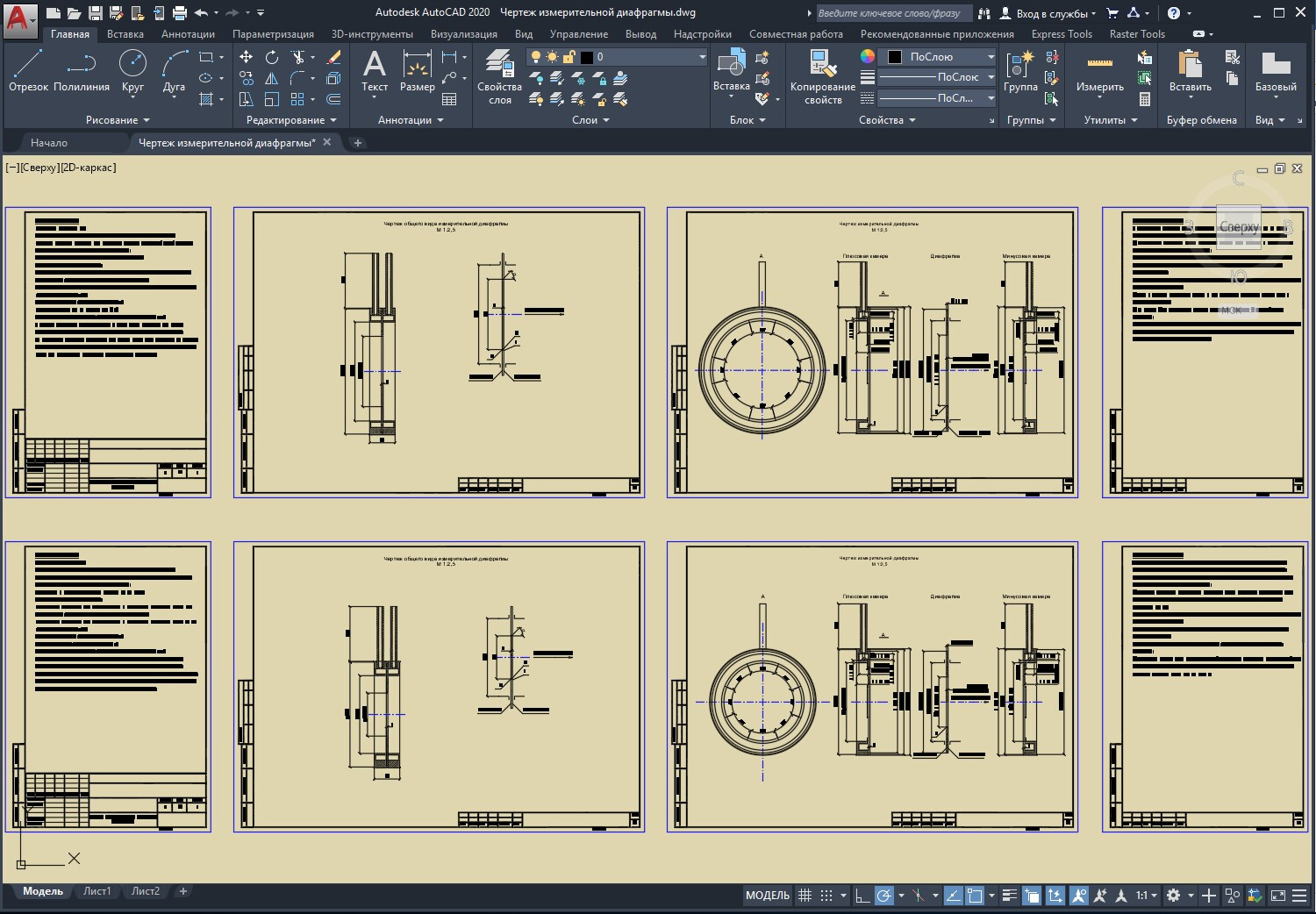

• AutoCAD 2D-чертеж .dwg (версия 2010 и выше);

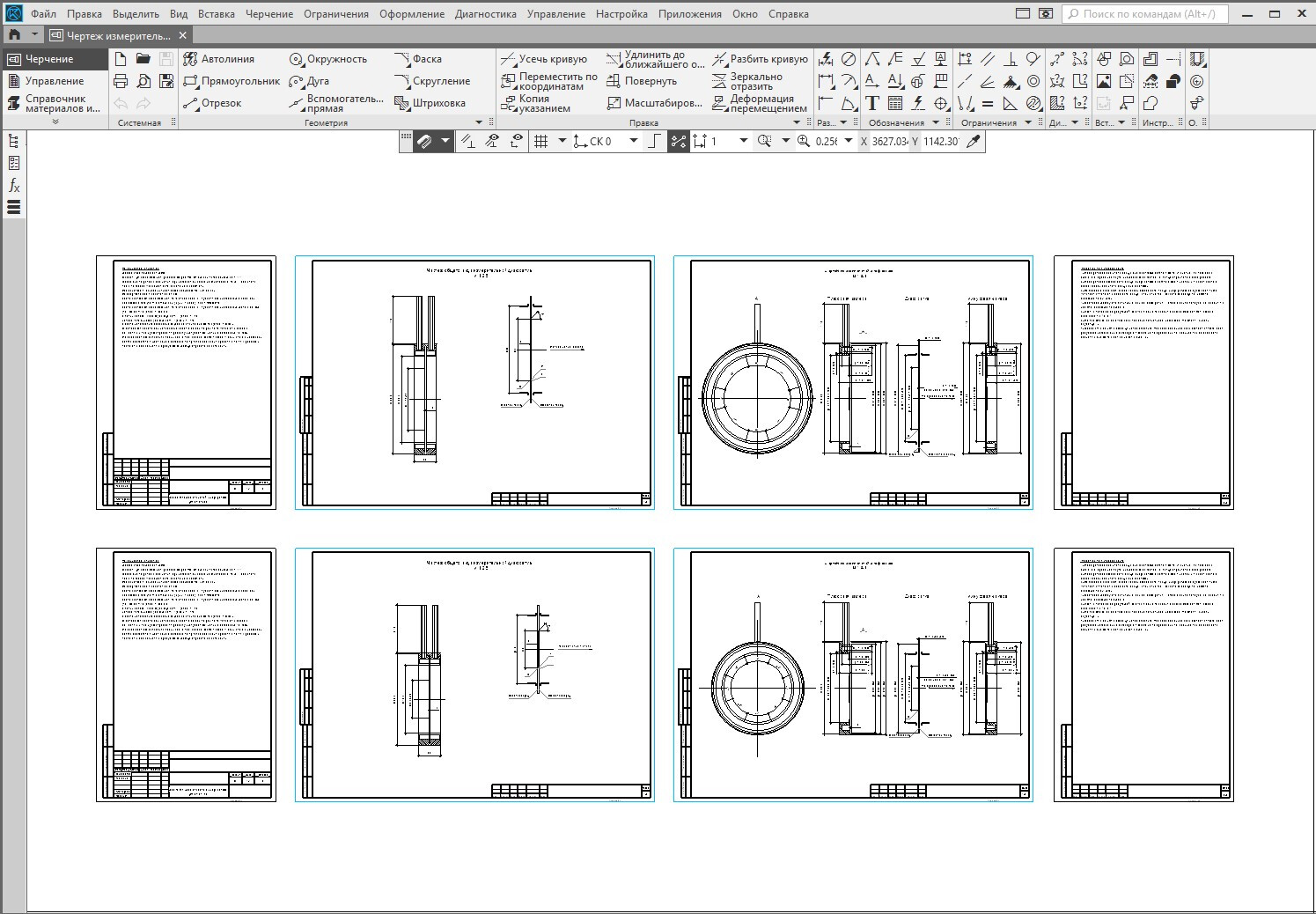

• КОМПАС 3D фрагмент .frw (версия v20 и выше, импортированный из AutoCAD 2010).

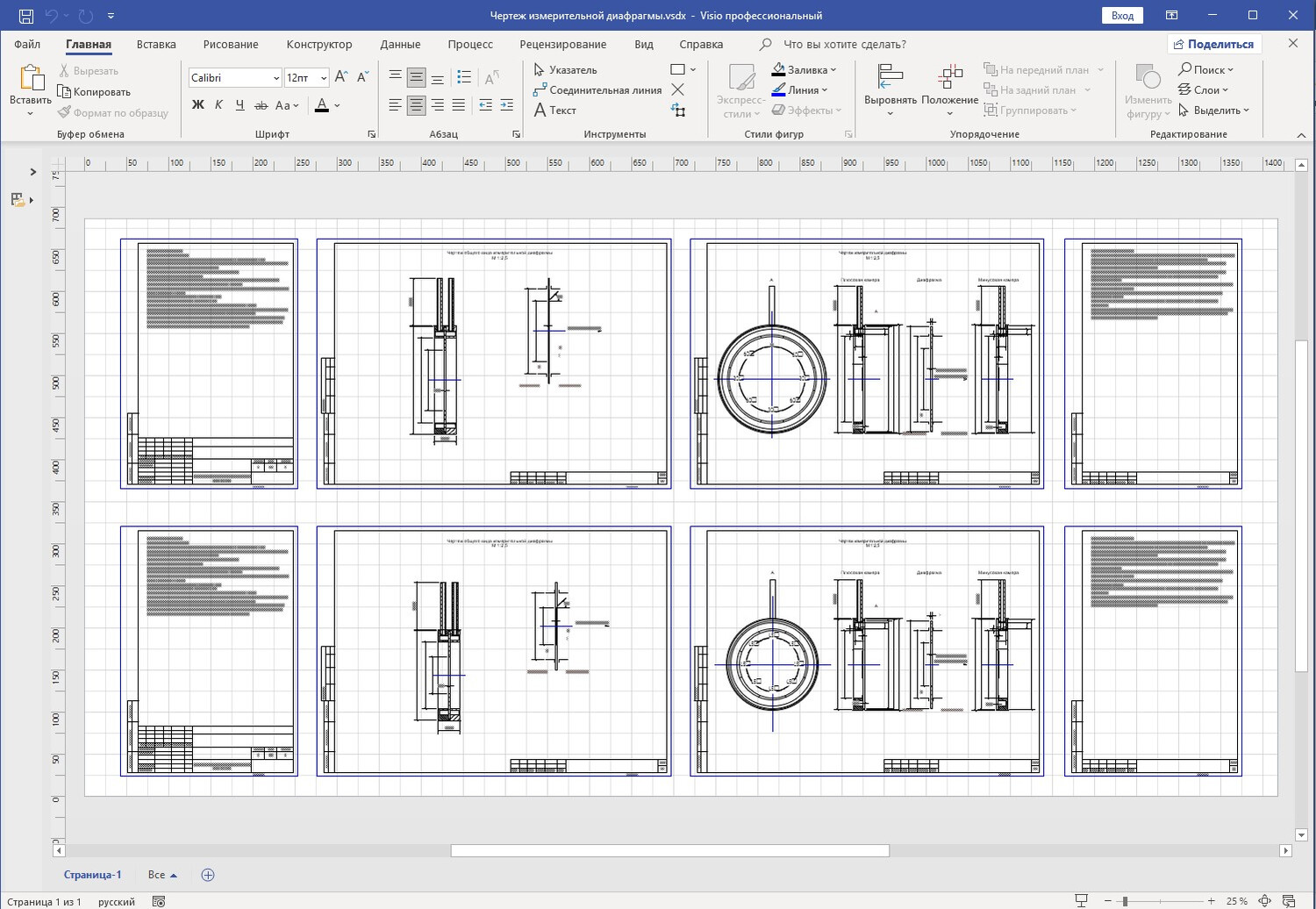

• MS Visio документ .vsdx (версия 2021 и выше, импортированный из AutoCAD 2010).
