Чертеж преобразователя расхода

Профессиональный чертеж для точного проектирования узлов учёта расхода

Цифровой товар представляет собой комплект конструкторской документации на преобразователь расхода типа ИУ‑042, оснащённый преобразователем электроакустическим (ПЭА) и фланцевым участком. Документ востребован проектными организациями и инженерами, которым требуется корректно интегрировать измерительный узел в трубопроводную систему с заданными параметрами эксплуатации.

Ключевые параметры и содержание чертежа

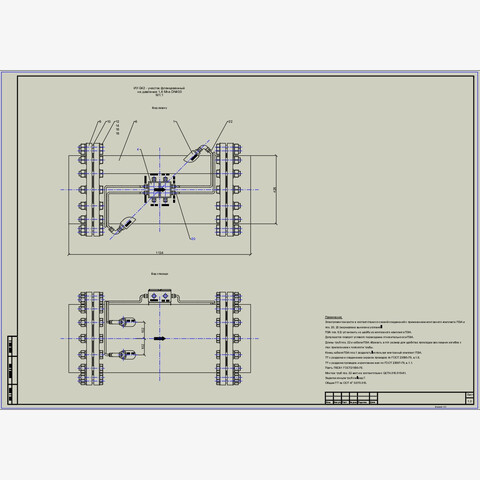

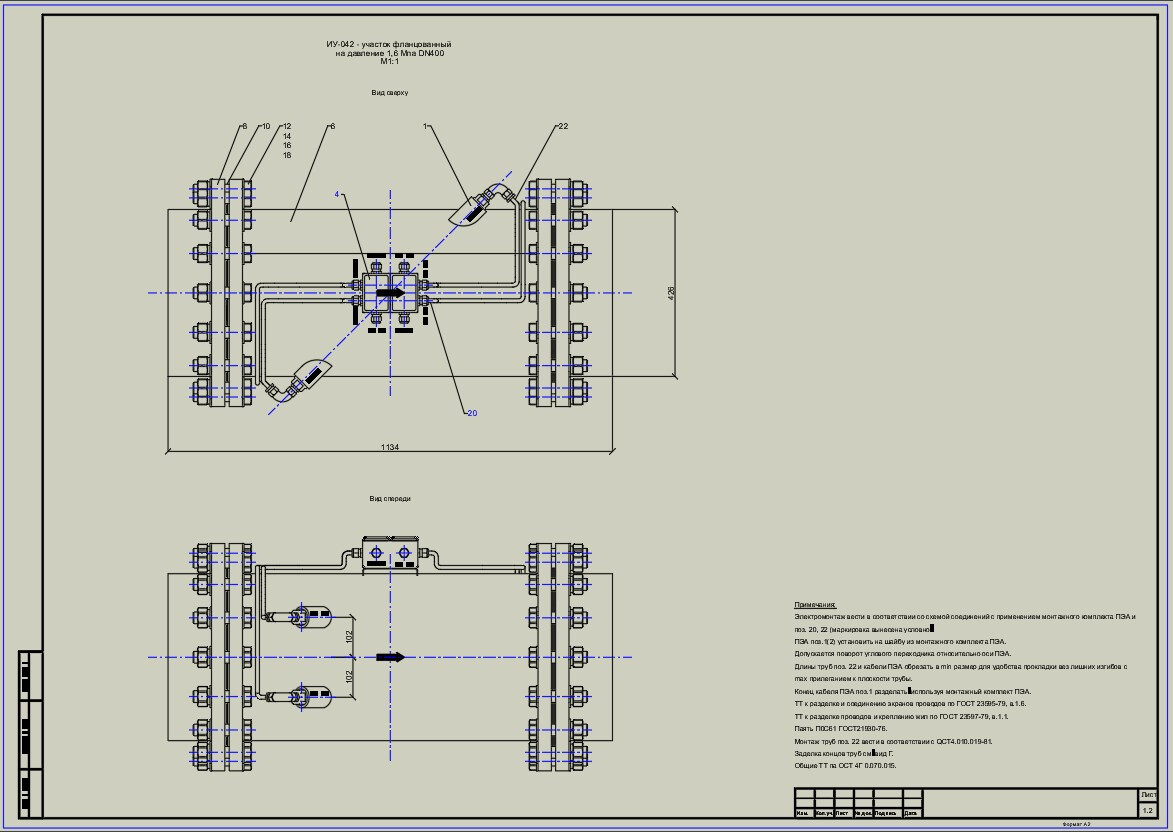

В составе цифрового файла — детализированный чертёж преобразователя расхода, выполненный в масштабе 1:1. Документация включает два основных вида: вид сверху и вид спереди, что позволяет полноценно оценить геометрию изделия и спланировать монтаж. На чертеже проставлены все необходимые размерные линии и привязки, обеспечивающие точное сопряжение с соседними элементами трубопровода.

Преобразователь рассчитан на рабочее давление 1,6 МПа при номинальном диаметре DN400 — эти параметры определяют сферу применения изделия в магистральных и технологических трубопроводах. Фланцевый участок упрощает стыковку с ответными фланцами трубопровода и обеспечивает герметичное соединение при соблюдении требований к уплотнению и затяжке крепежа.

Отдельный блок чертежа содержит технические примечания — в них зафиксированы важные указания по монтажу, допуски, требования к сопрягаемым поверхностям и особенности эксплуатации. Эти данные критически важны для исключения ошибок на этапе проектирования и последующего монтажа.


Форматы файлов:

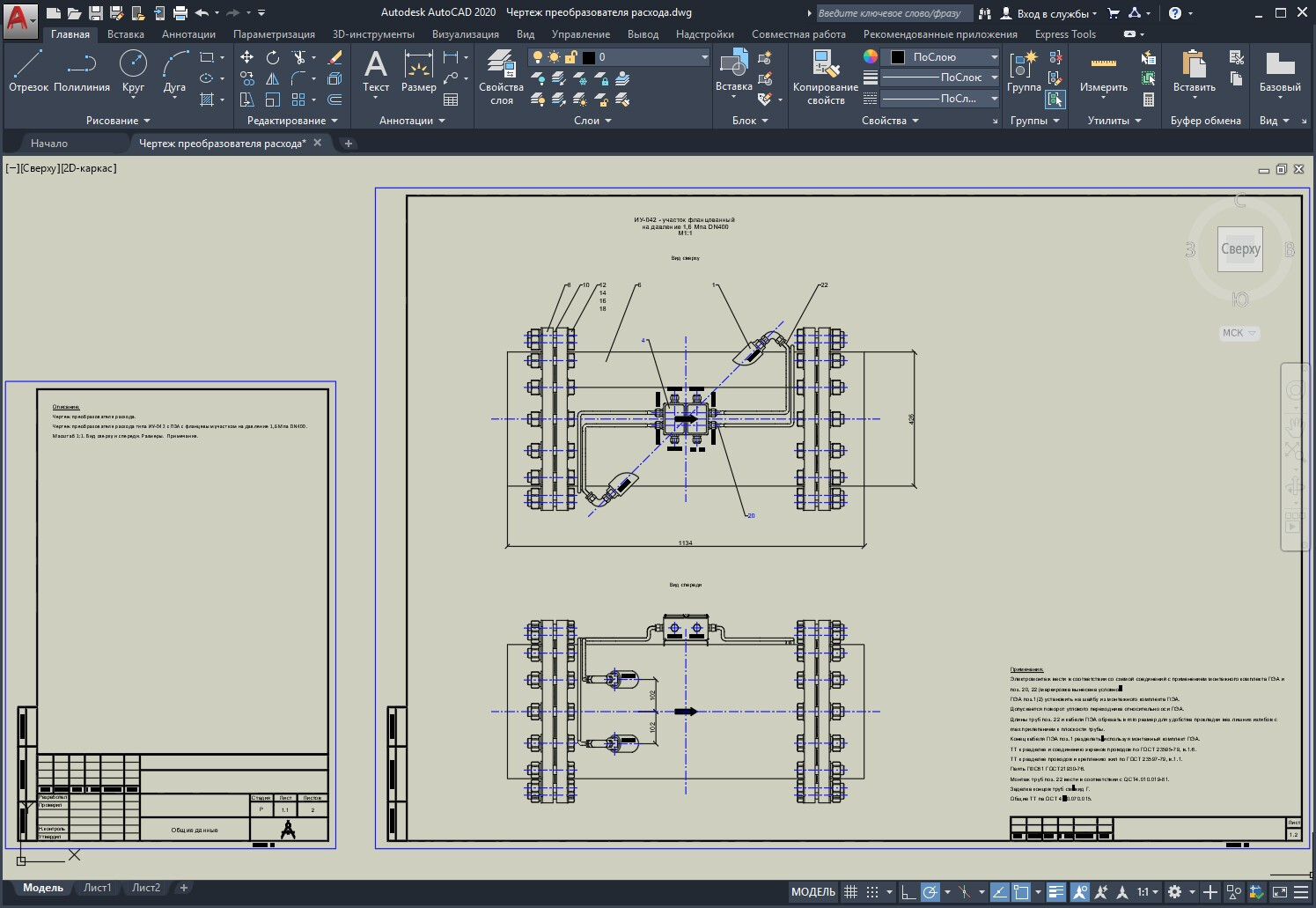

• AutoCAD 2D-чертеж .dwg (версия 2010 и выше);

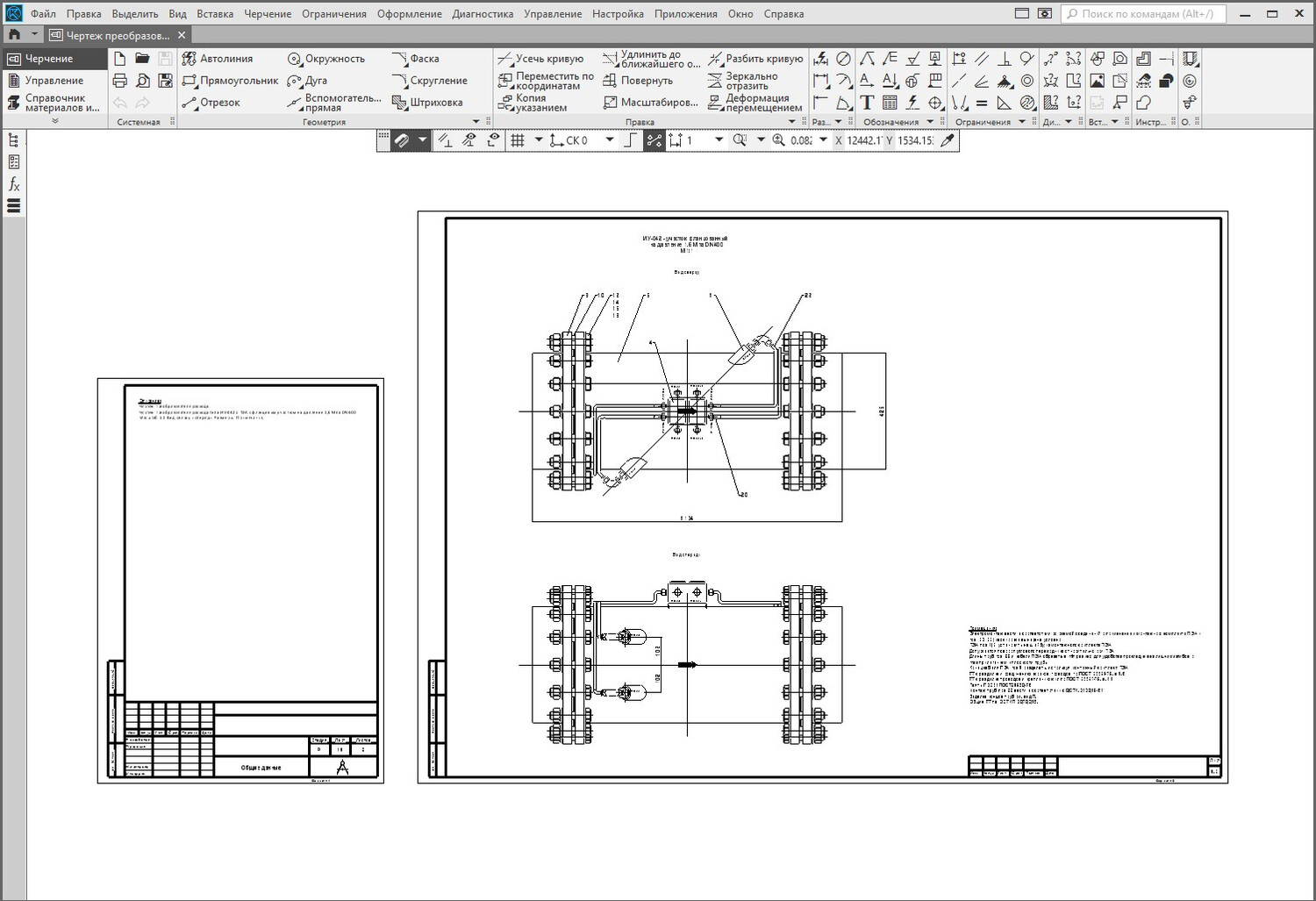

• КОМПАС 3D фрагмент .frw (версия v20 и выше, импортированный из AutoCAD 2010);

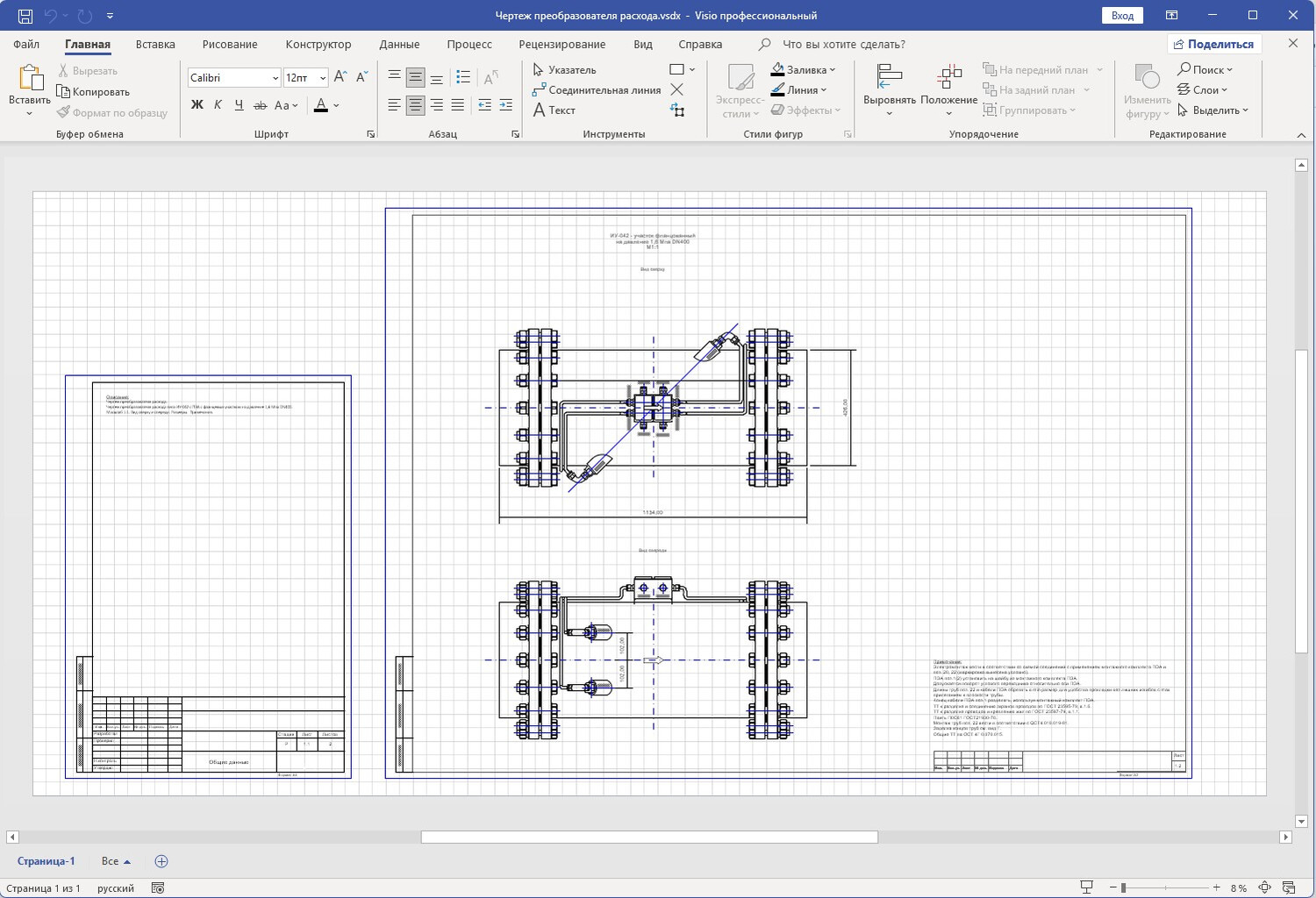

• MS Visio документ .vsdx (версия 2021 и выше, импортированный из AutoCAD 2010).
