Схема измерительного трубопровода

Технологическая и монтажная схемы измерительного участка — полный комплект для реализации проекта

Документация по НТД: размеры, перечень элементов и монтажные указания

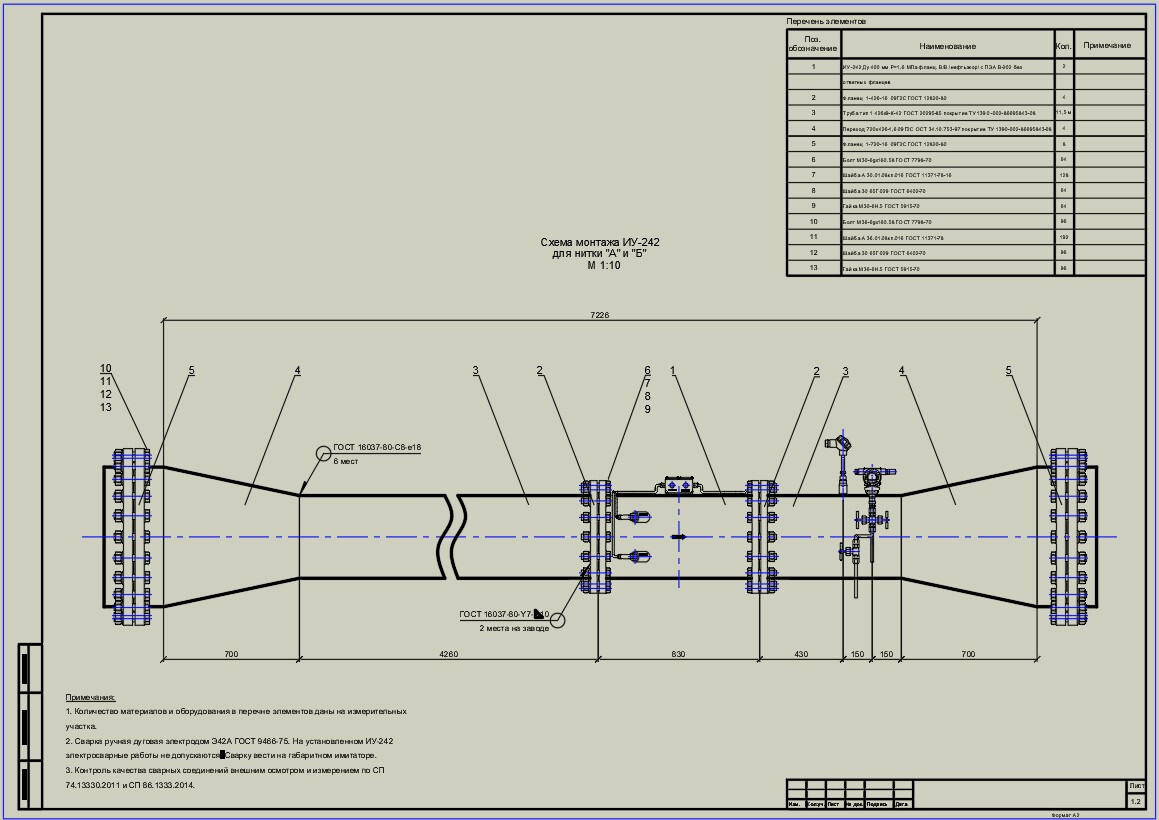

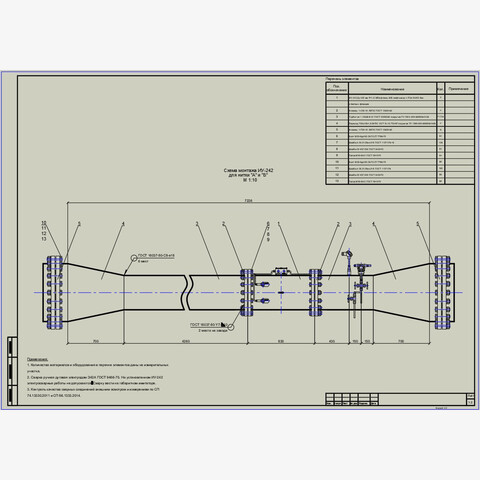

Предлагаем цифровой комплект схем для измерительного трубопровода сырой воды — решение для инженеров, проектировщиков и монтажных бригад. В набор входят два ключевых документа: технологическая схема измерительного участка и монтажная схема. Они формируют единую информационную основу — от концептуального описания потока до детальной привязки оборудования на объекте.

Все размеры строго соответствуют действующей нормативно‑технической документации (НТД), что гарантирует совместимость с типовыми узлами и упрощает согласование проекта. К схемам прилагается подробный перечень элементов — с указанием позиций, характеристик и условных обозначений. Дополнительно включены чёткие указания по монтажу: они помогают избежать типовых ошибок, сократить сроки установки и обеспечить корректную работу измерительного участка.

Комплект подойдёт для включения в проектную документацию, подготовки смет и спецификаций, а также для передачи подрядчикам. Материалы позволяют эффективно спланировать работы, минимизировать доработки на площадке и соблюсти требования отраслевых стандартов.


Форматы файлов:

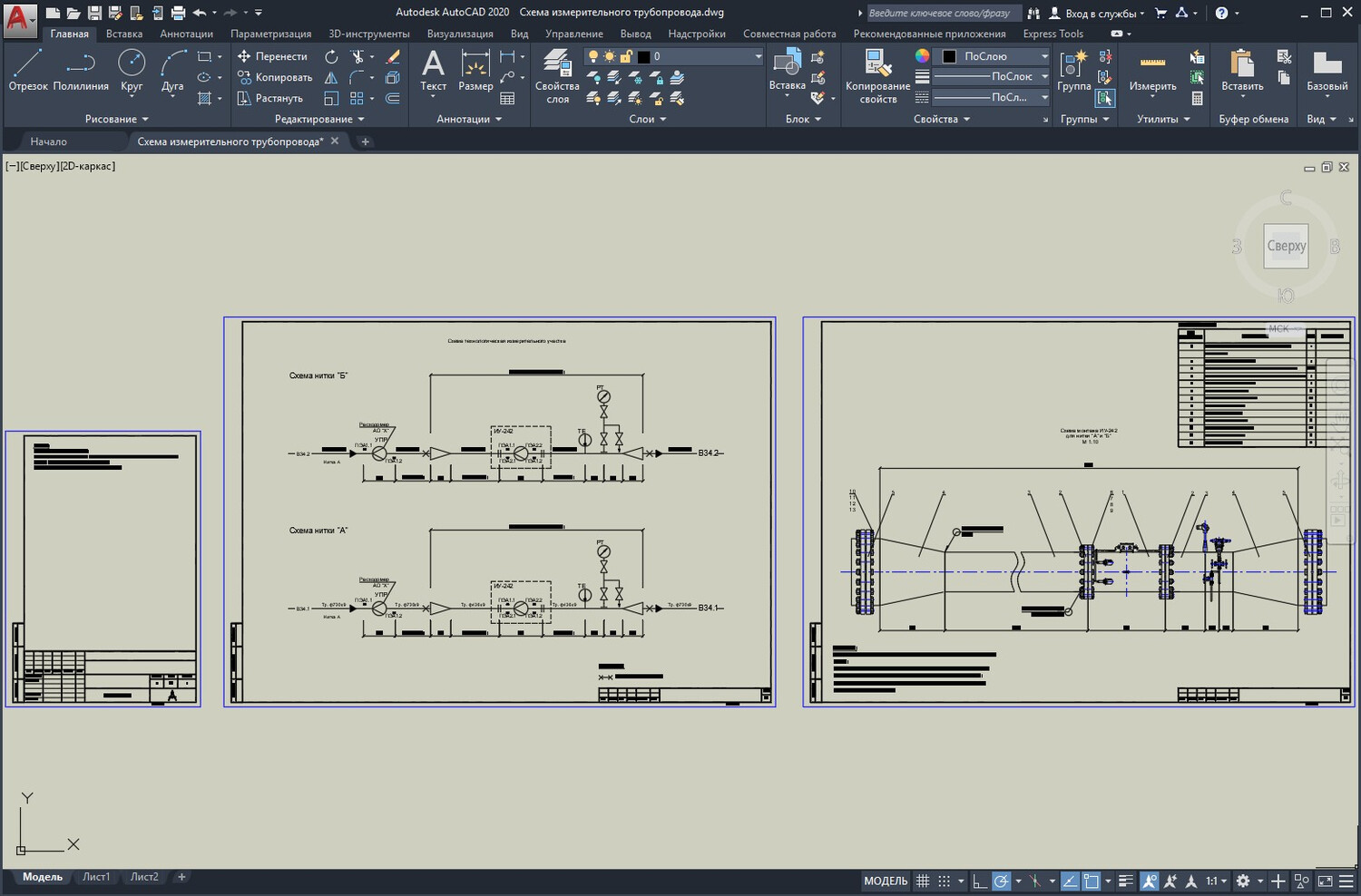

• AutoCAD 2D-чертеж .dwg (версия 2010 и выше);

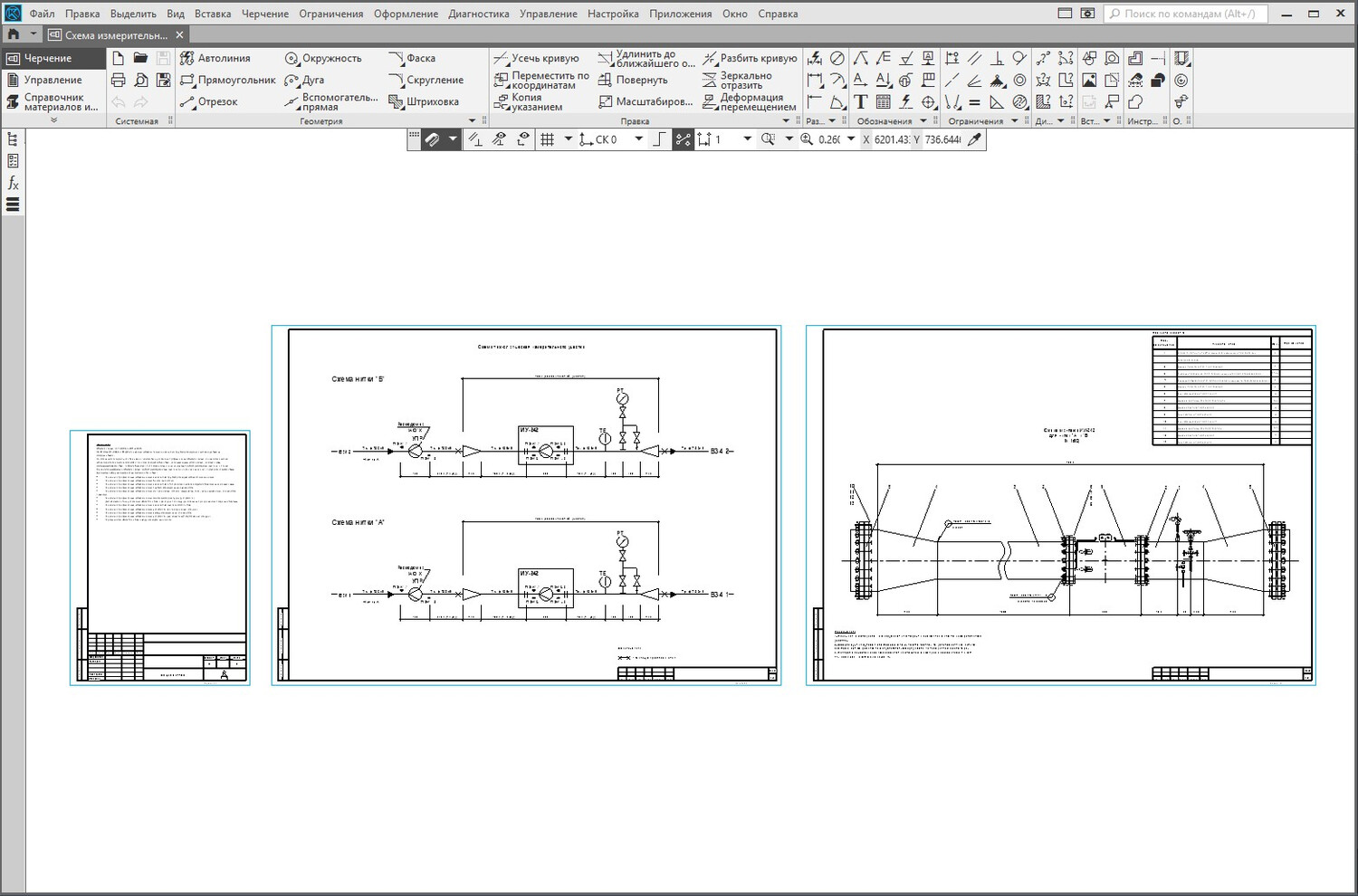

• КОМПАС 3D фрагмент .frw (версия v20 и выше, импортированный из AutoCAD 2010);

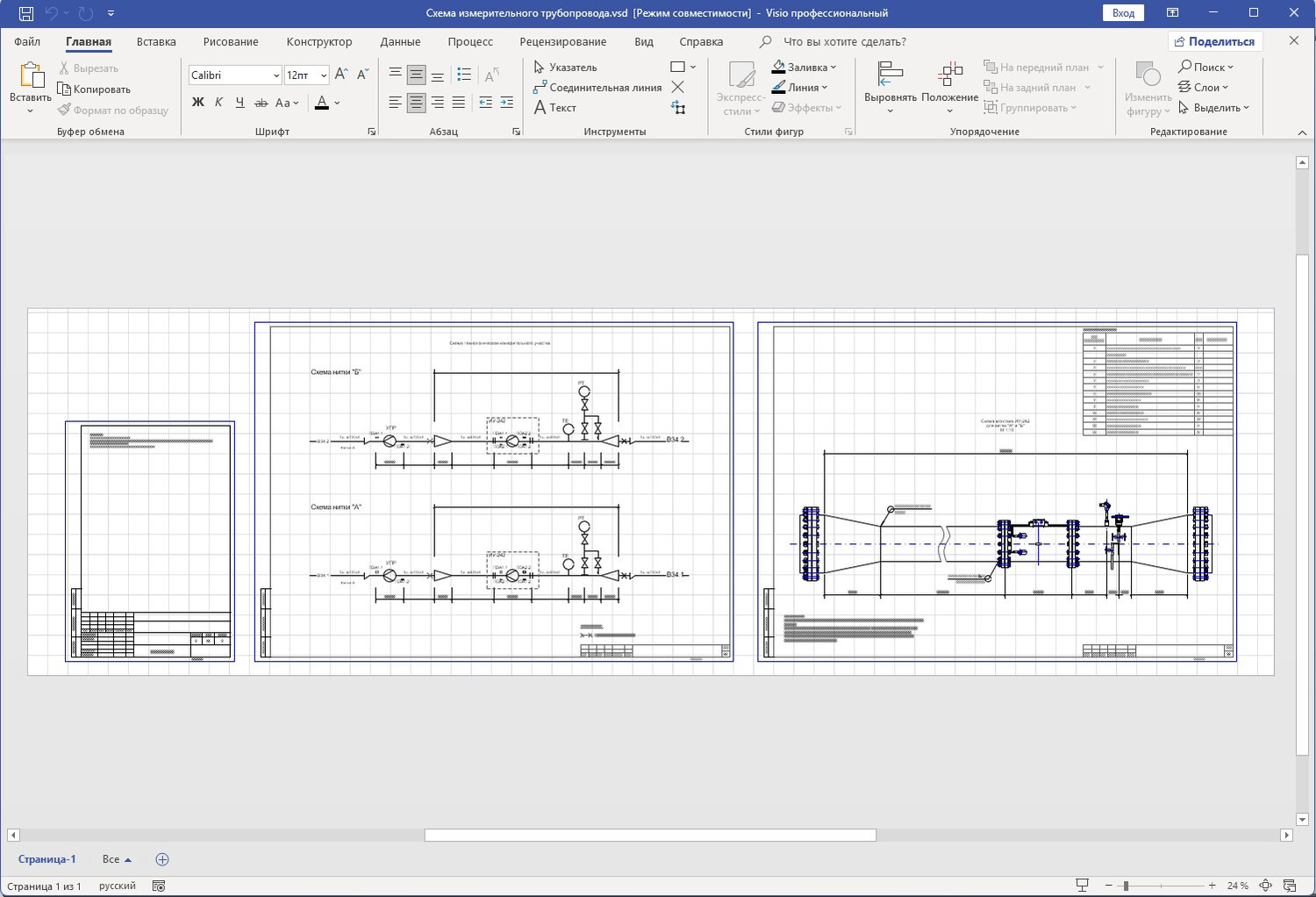

• MS Visio документ .vsdx (версия 2021 и выше, импортированный из AutoCAD 2010).
