Чертежи нулевых шин

Готовые чертежи для проектирования и сборки электрощитового оборудования

Предлагаем комплект цифровых чертежей нулевых шин, предназначенных для установки на DIN‑рейку в корпусах типа ШНК. Документация разработана с учётом требований к электромонтажным работам и подойдёт проектировщикам, сборщикам щитов и инженерам по электроснабжению. Комплект позволяет грамотно спланировать компоновку распределительных шкафов, точно рассчитать установочные размеры и избежать ошибок при размещении токоведущих элементов.

Состав и технические особенности комплекта чертежей

В набор включены чертежи всех востребованных типоразмеров нулевых шин: ШНК 2×7, ШНК 2×15, ШНК 4×7, ШНК 4×11 и ШНК 4×15. Такой охват типономиналов даёт возможность подобрать оптимальное решение под конкретную схему распределения нулевых проводников — будь то небольшой распределительный щит или сложная система электроснабжения.

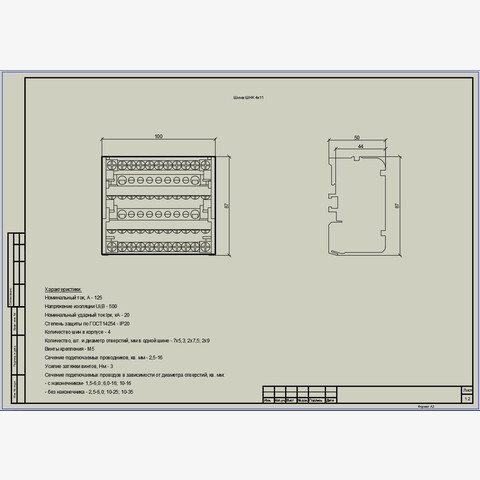

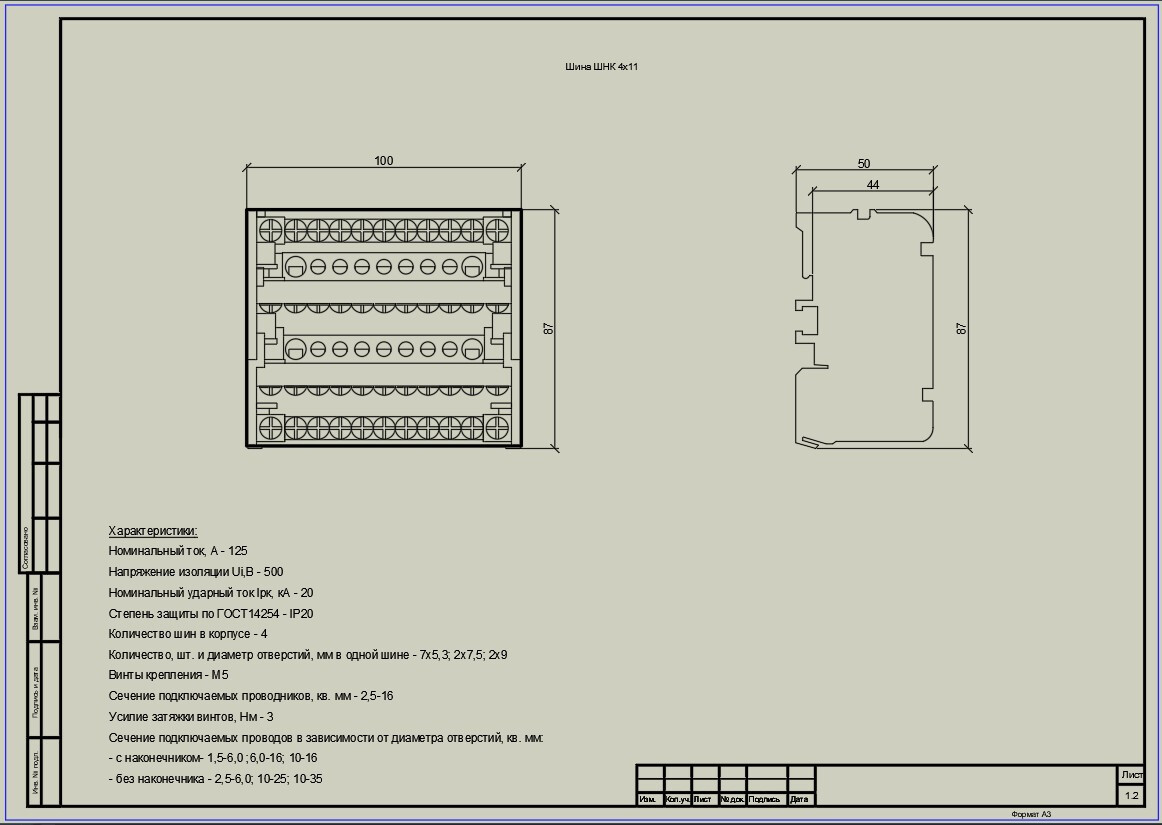

Каждый чертёж выполнен в масштабе 1:1, что гарантирует соответствие реальных габаритов изделия проектной документации. Представлены два основных вида — вид спереди и вид сбоку: такая комбинация позволяет полноценно оценить геометрию шины, расположение крепёжных отверстий и особенности стыковки с DIN‑рейкой. На листах проставлены все необходимые размерные линии, включая межосевые расстояния, длину корпуса и габариты контактных площадок.

Отдельным блоком на каждом чертеже вынесены технические примечания: в них указаны требования к монтажу, допустимые моменты затяжки, рекомендации по выбору крепёжных элементов и особенности эксплуатации. Эти данные помогают исключить ошибки при сборке и обеспечить надёжность электрических соединений.


Форматы файлов:

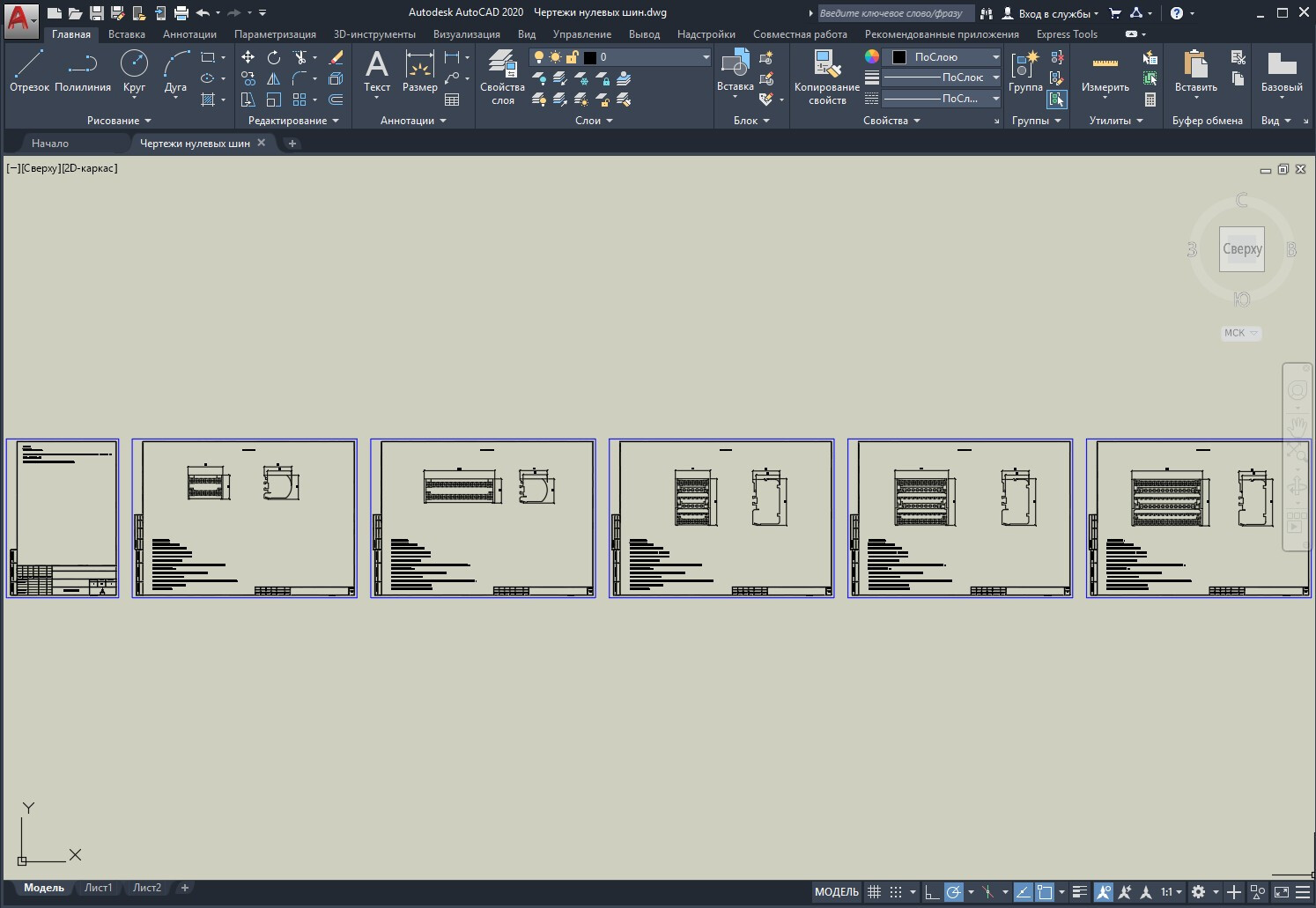

• AutoCAD 2D-чертеж .dwg (версия 2010 и выше);

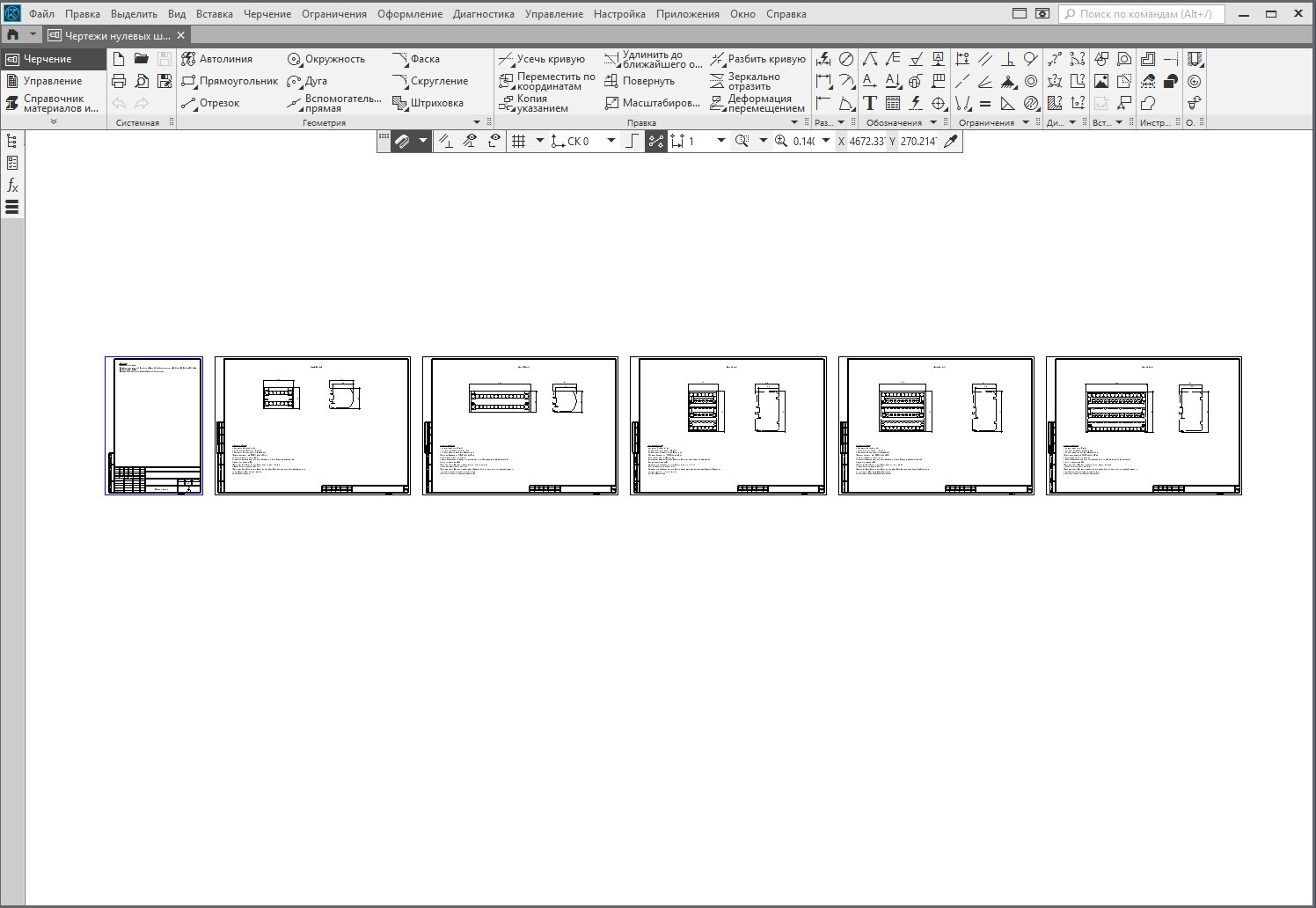

• КОМПАС 3D фрагмент .frw (версия v20 и выше, импортированный из AutoCAD 2010);

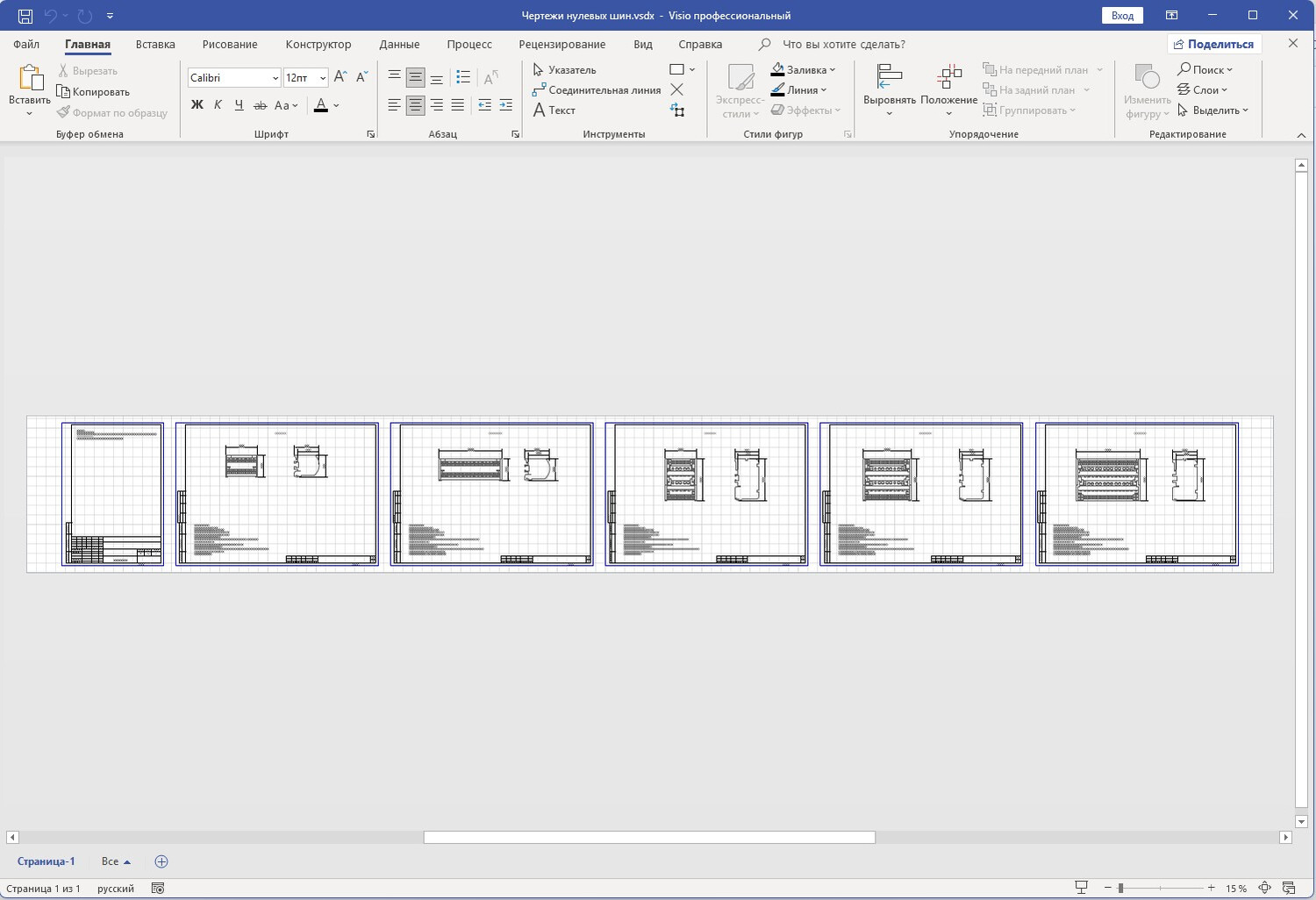

• MS Visio документ .vsdx (версия 2021 и выше, импортированный из AutoCAD 2010).
