3D модели труб прямоугольных по ТУ 67-2287-80

 Готовые цифровые модели для проектирования металлоконструкций

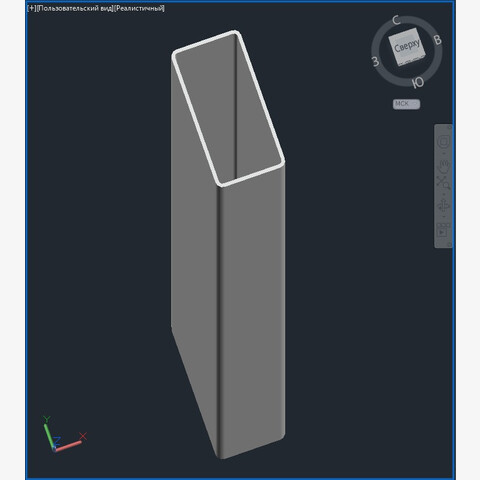

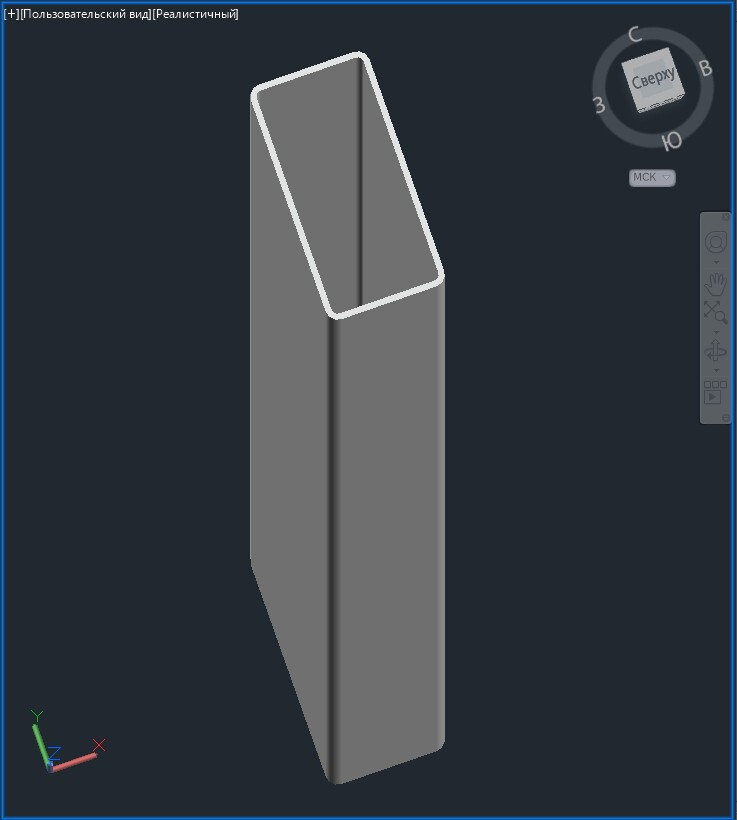

Комплект 3D‑моделей прямоугольных труб, выполненных по ТУ 67‑2287‑80, разработан для инженеров и проектировщиков, которым требуется оперативный доступ к точному цифровому сортаменту. В набор включены все типоразмеры гнутых замкнутых сварных профилей прямоугольного сечения — это позволяет быстро подбирать нужные элементы для каркасов, ферм, рам и других конструкций. Модели соответствуют техническим условиям и подходят для ответственных проектных решений в строительстве и машиностроении.

Практические возможности и удобство интеграции в САПР

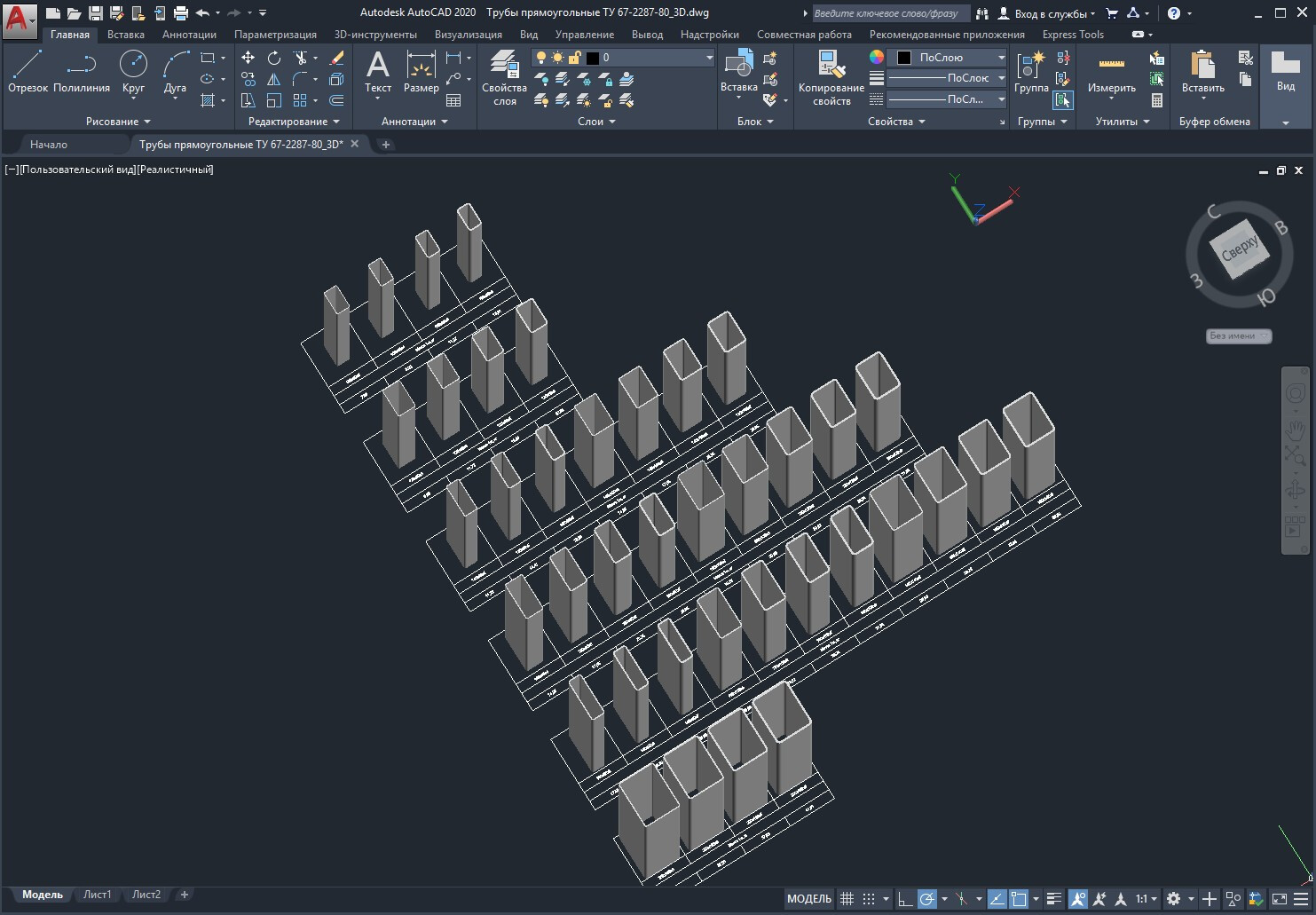

Все 3D‑модели представлены в формате «ТЕЛО» — это твердотельное моделирование, которое обеспечивает корректную работу с геометрией, достоверные расчёты массы и объёма, а также точное построение сечений. Для наглядного подбора изделий модели размещены на информационной сетке: на ней чётко указаны типоразмеры и масса каждого профиля. Такой подход существенно сокращает время на анализ номенклатуры и снижает вероятность ошибок при формировании спецификаций.

Функционал комплекта адаптирован под реальные рабочие процессы в САПР. С помощью стандартных инструментов вы сможете:

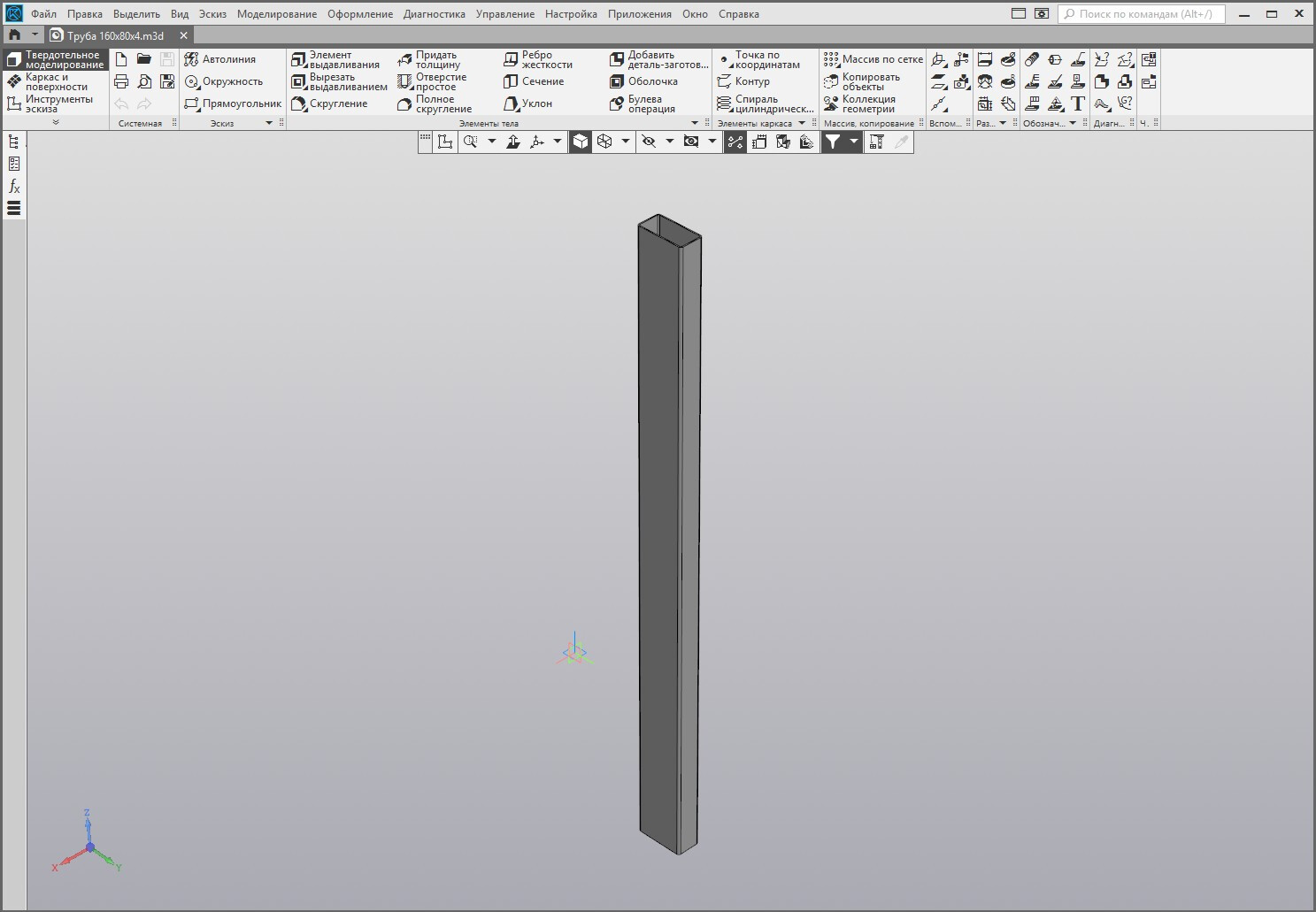

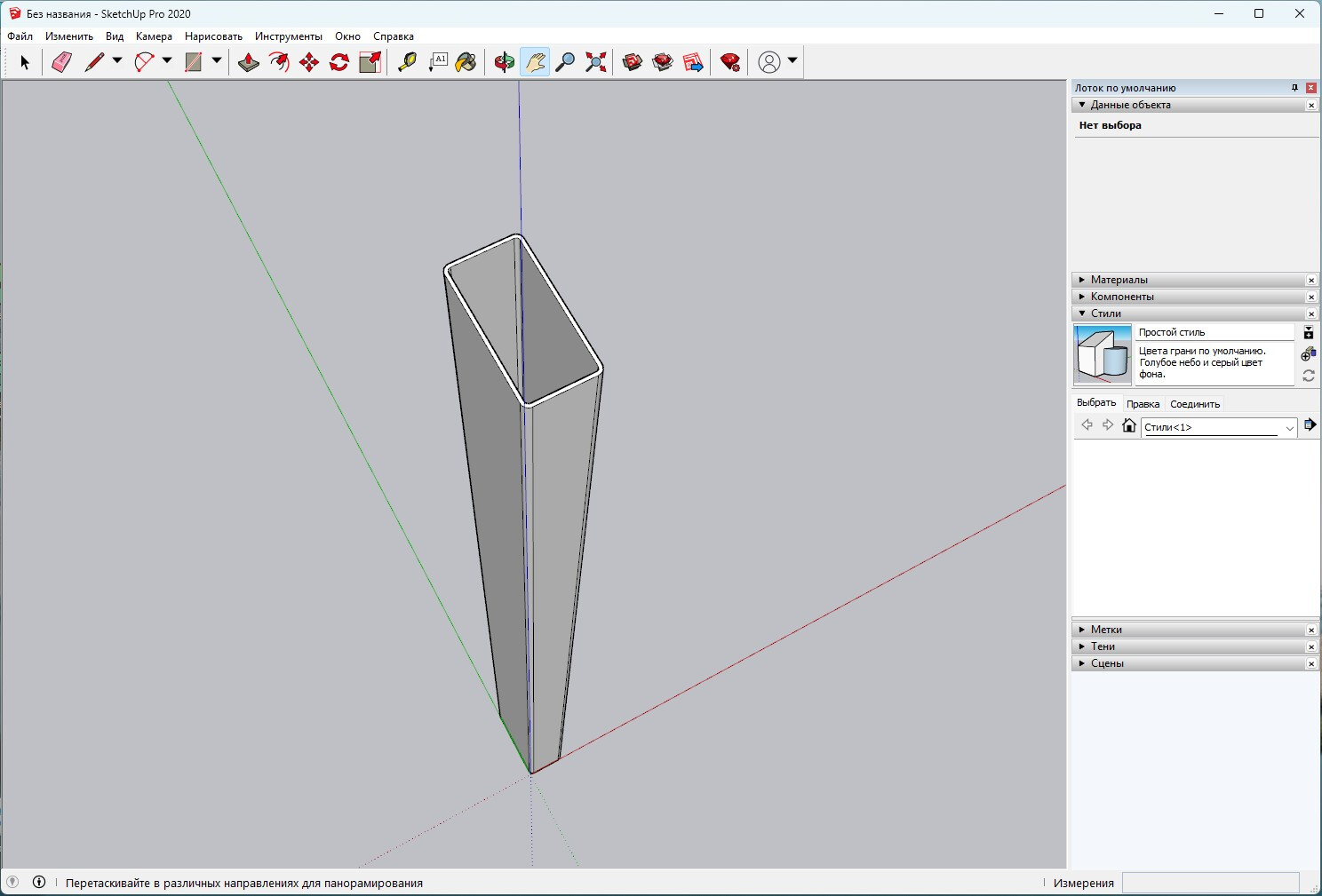

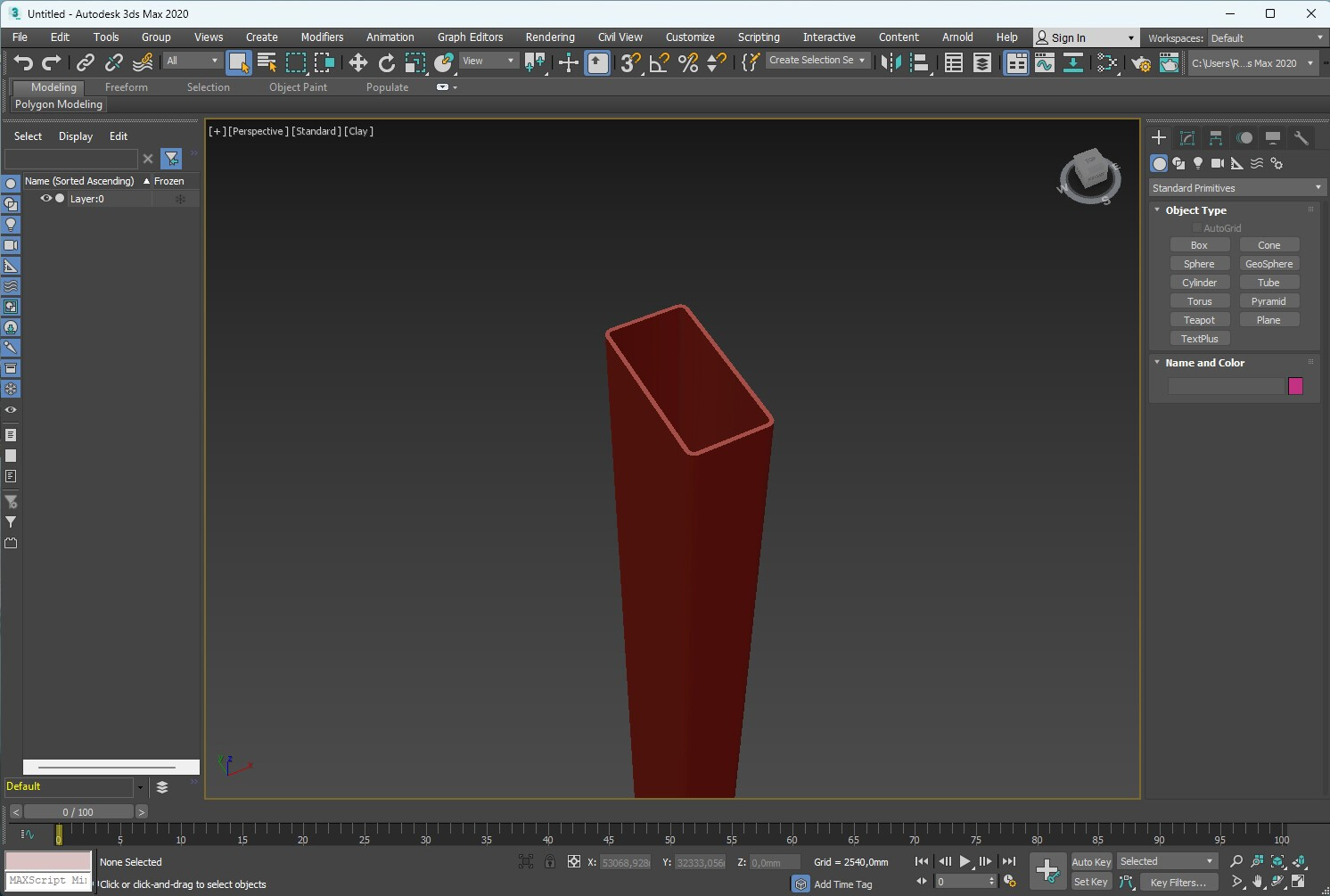

• экспортировать модели в популярные программные среды — КОМПАС‑3D, SketchUp, 3ds Max и другие;
• автоматически формировать 2D‑чертежи на базе 3D‑геометрии;

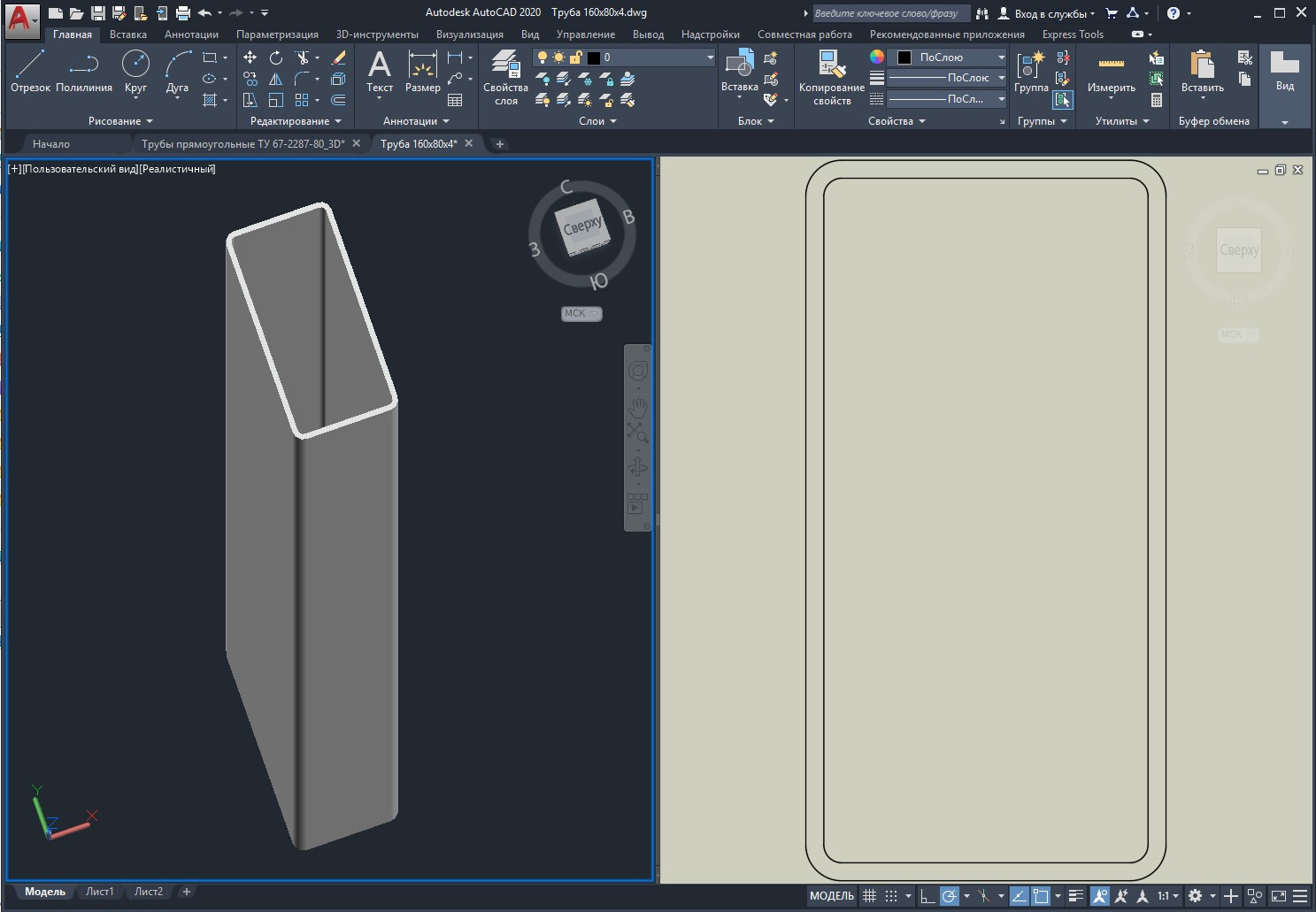

• строить разрезы и сечения для детальной проработки узлов и соединений;
• извлекать точные геометрические и массовые характеристики для прочностных и весовых расчётов;
• выгружать STL‑модели для использования в расчётных комплексах, симуляциях и подготовке прототипов.

Комплект станет эффективным инструментом для конструкторов, BIM‑специалистов и технологов: он сочетает нормативную точность, полноту сортамента и широкие возможности интеграции в цифровые проектные среды.


Форматы файлов:

• AutoCAD 3D-модель .dwg (версия 2010 и выше).
