3D модели швеллеров для вагоностроения по ГОСТ 52671-90

Состав комплекта и ключевые характеристики моделей швеллеров по ГОСТ 52671 90

Цифровой товар включает набор 3D‑моделей горячекатаных швеллеров, разработанных специально для нужд вагоностроения и соответствующих требованиям ГОСТ 52671‑90. В комплект вошли все типоразмеры, предусмотренные сортаментом стандарта, — это даёт проектировщикам возможность оперативно подбирать профили под конкретные конструктивные решения.

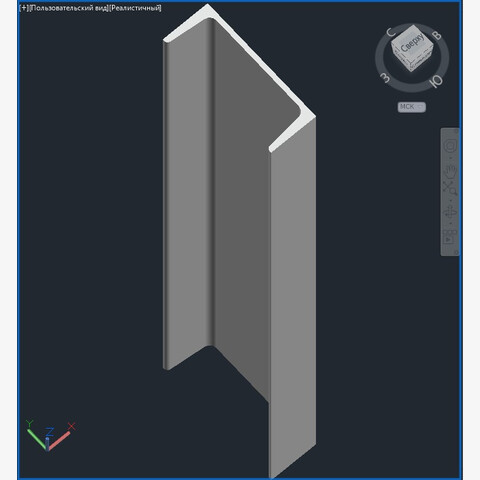

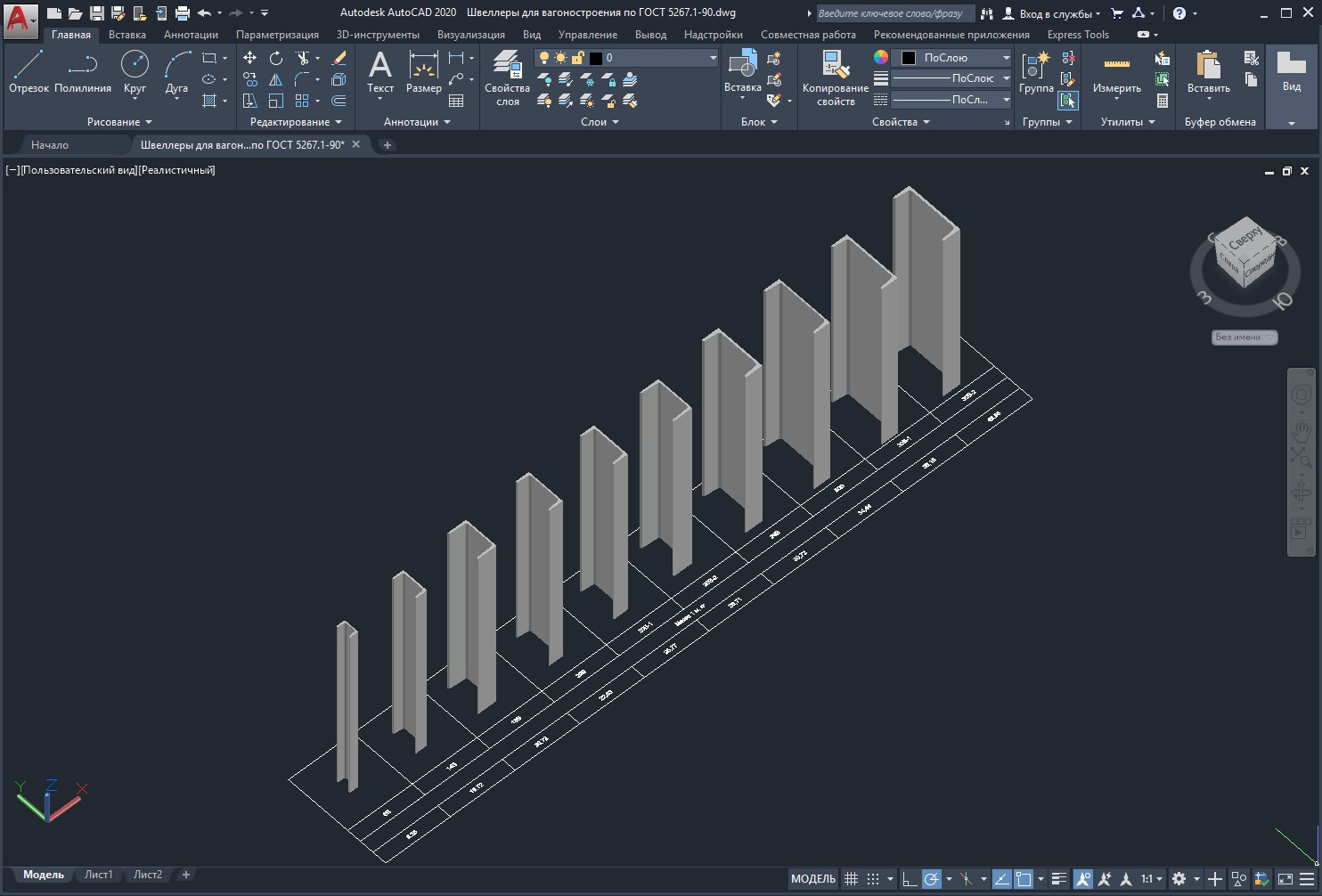

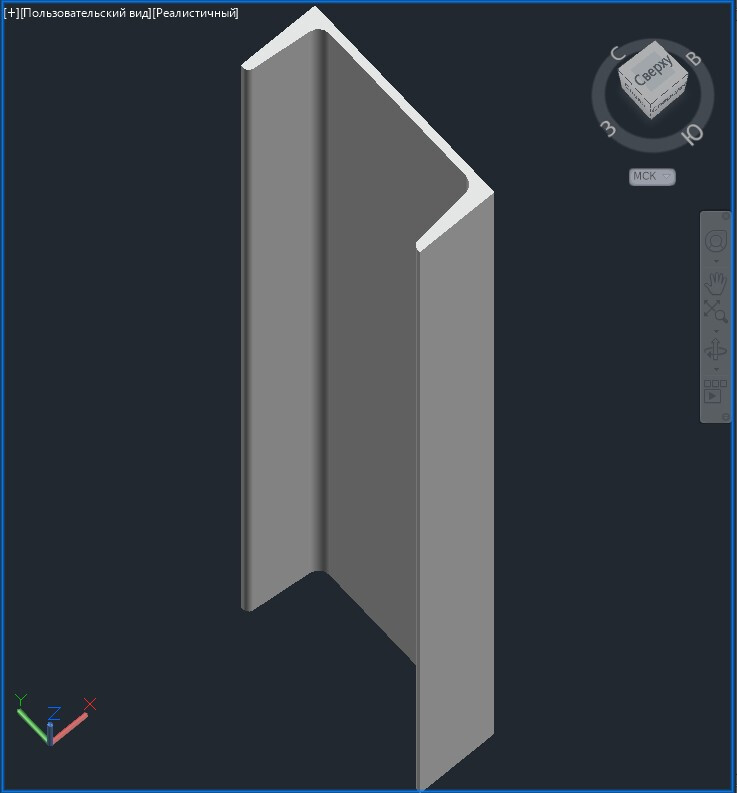

Каждая модель реализована в формате «ТЕЛО», то есть представляет собой полноценную твердотельную геометрию. Такой подход обеспечивает высокую точность параметров: модели пригодны не только для визуализации, но и для инженерных расчётов — в том числе для определения массы, центров тяжести, моментов инерции и других расчётных характеристик. Для удобства навигации и быстрого сопоставления данных все модели размещены на информационной сетке, где для каждого типоразмера указаны его обозначение и масса изделия. Такая организация материала существенно ускоряет предварительную проработку компоновок и снижает вероятность ошибок при выборе профиля.

Возможности интеграции и практического использования в проектировании

Комплект создан с учётом реальных рабочих процессов конструкторских подразделений: модели полностью совместимы со стандартными инструментами САПР и легко встраиваются в существующие цифровые цепочки разработки. С помощью типовых функций систем автоматизированного проектирования пользователь может:

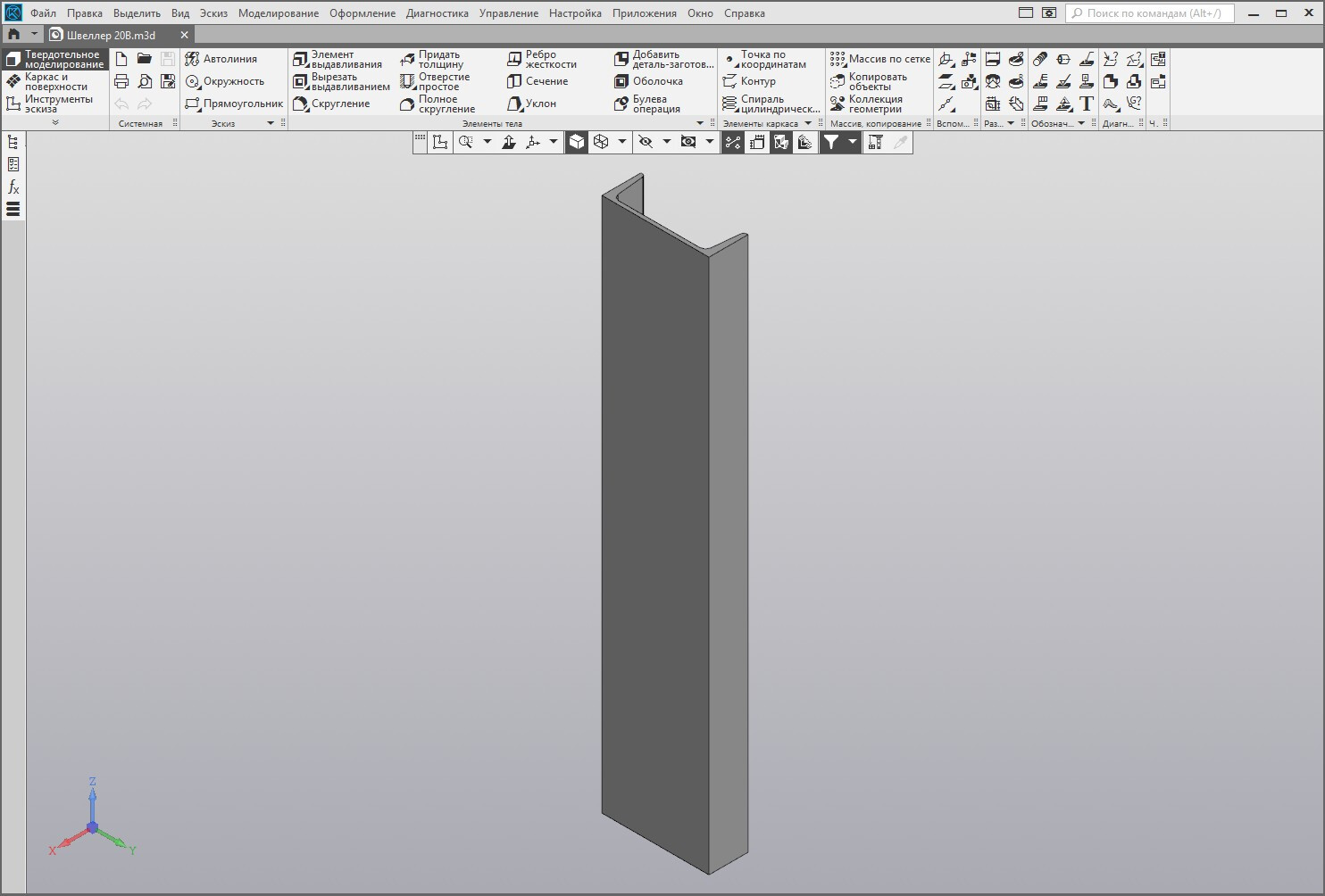

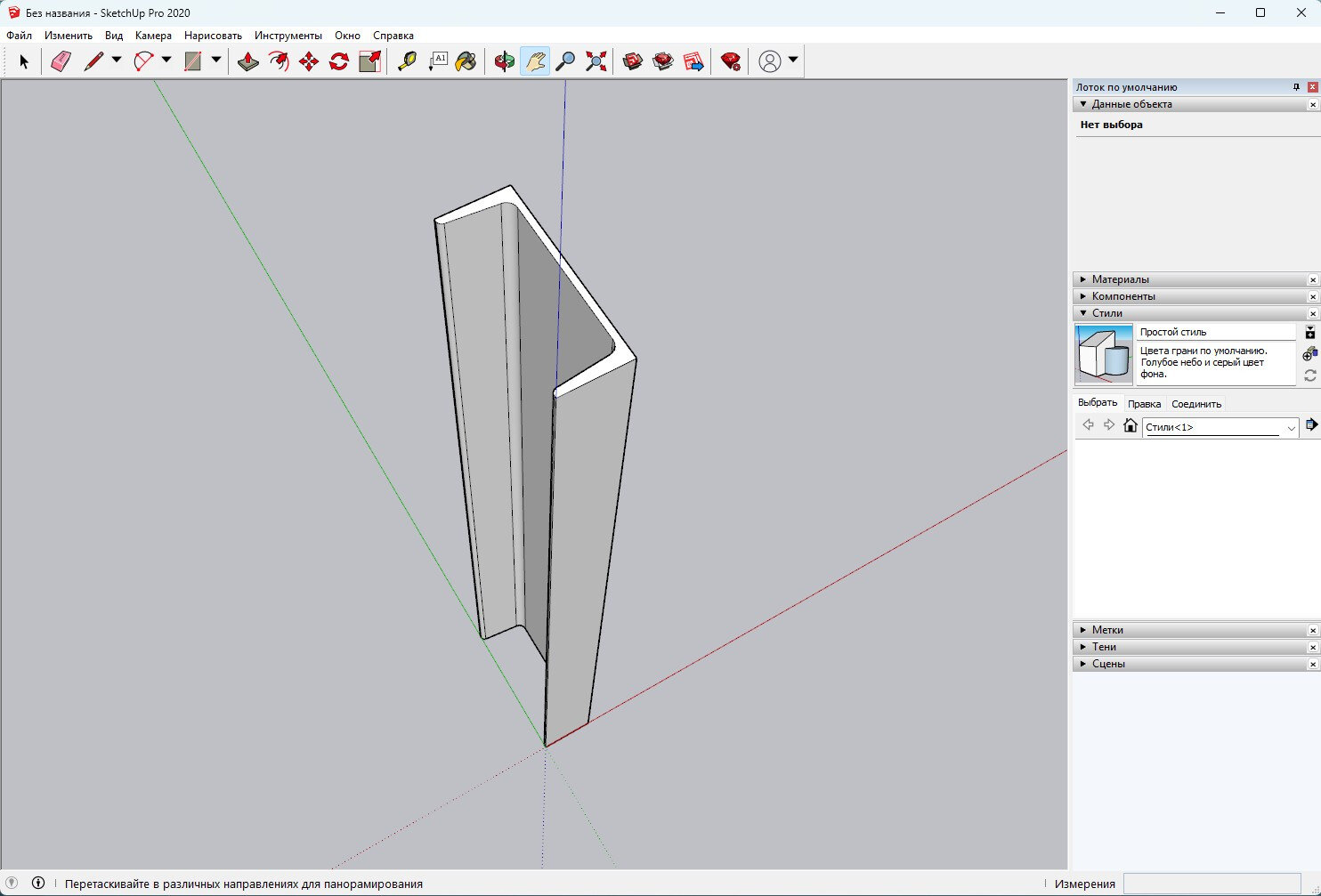

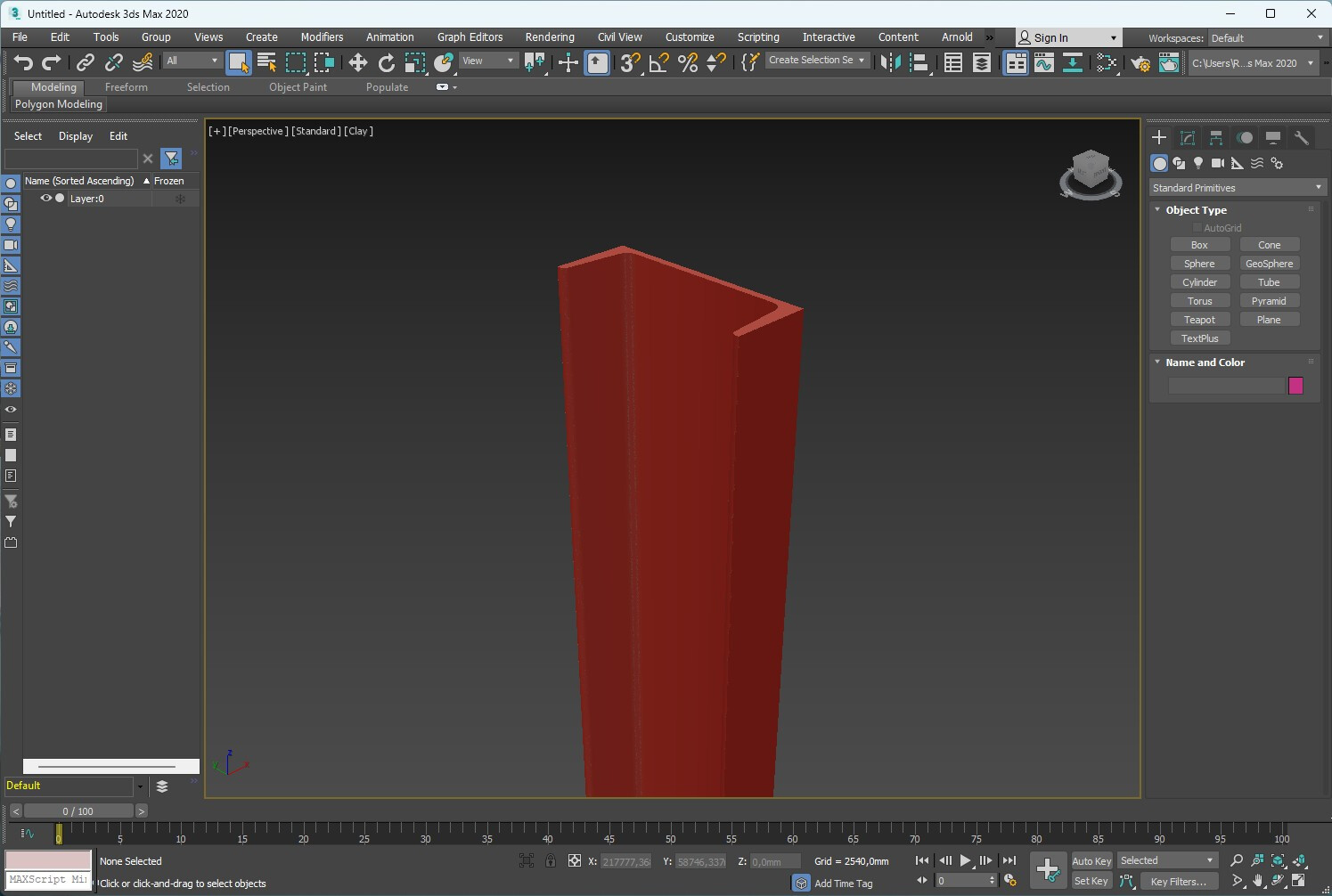

• экспортировать 3D‑геометрию в сторонние программные среды — в частности, КОМПАС‑3D, SketchUp, 3ds Max и другие;

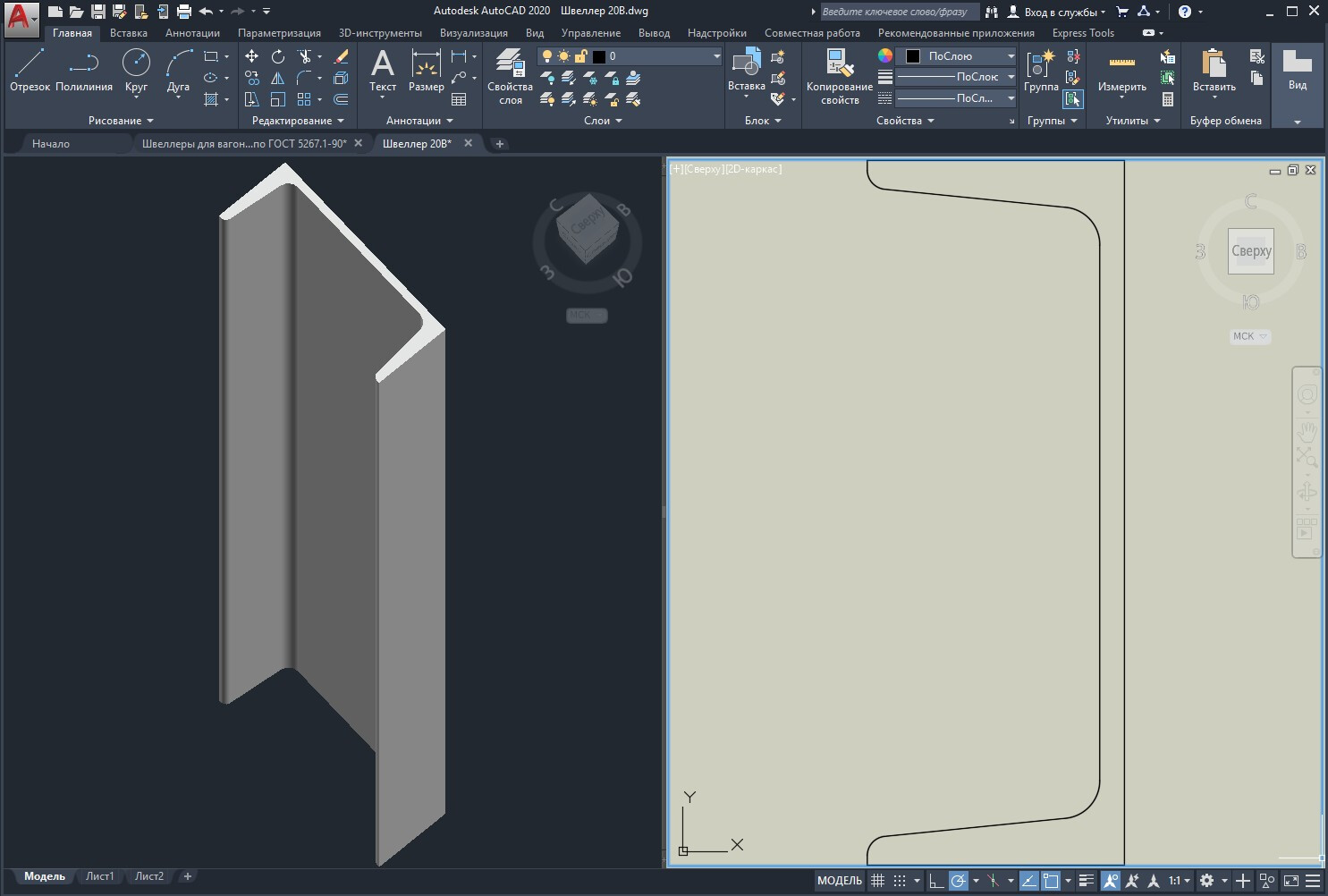

• формировать 2D‑чертежи непосредственно на базе трёхмерных моделей;
• строить разрезы, сечения и дополнительные виды, необходимые для выпуска рабочей документации;
• использовать твердотельные модели в компоновочных работах, прочностных расчётах и анализе собираемости узлов.

Такой формат поставки цифрового товара особенно востребован в вагоностроении, на машиностроительных предприятиях и в проектных бюро, где критически важны точность исходных данных и скорость подготовки конструкторской документации. Использование стандартизированных 3D‑моделей, строго соответствующих ГОСТ 52671‑90, позволяет повысить достоверность проектных решений и сократить трудоёмкость подготовительных этапов.


Форматы файлов:

• AutoCAD 3D-модель .dwg (версия 2010 и выше).
