3D модели швеллеров по ГОСТ 21026-75

Состав и особенности цифрового комплекта

В карточке представлен комплект цифровых 3D‑моделей швеллеров, изготовленных по ГОСТ 21026‑75. Это стальные горячекатаные профили с отогнутой полкой — специализированный тип проката, который широко применяется при проектировании вагонеток и транспортных конструкций. В набор включены все типоразмеры, предусмотренные сортаментом стандарта, что позволяет подобрать оптимальный вариант под конкретную инженерную задачу.

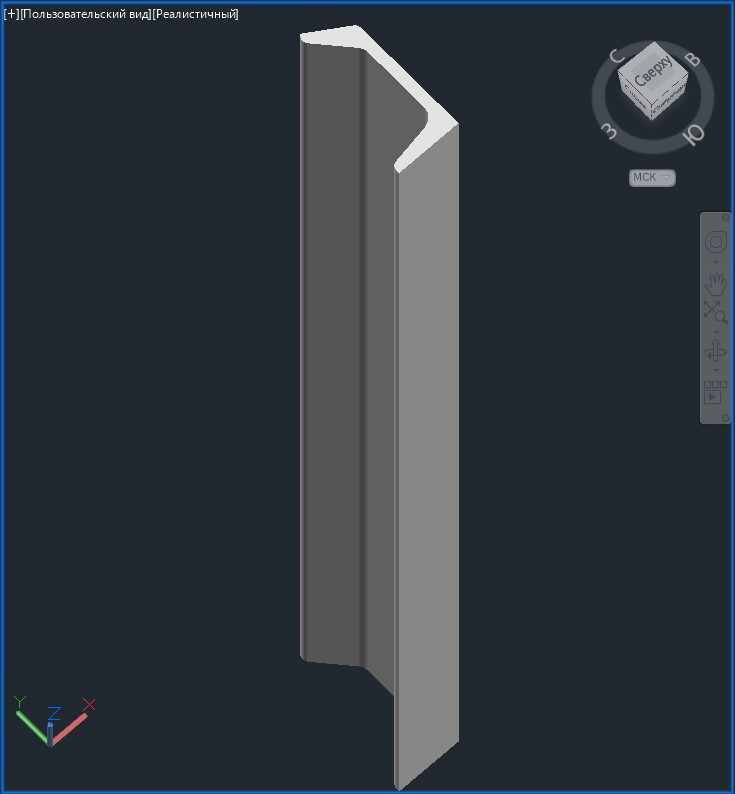

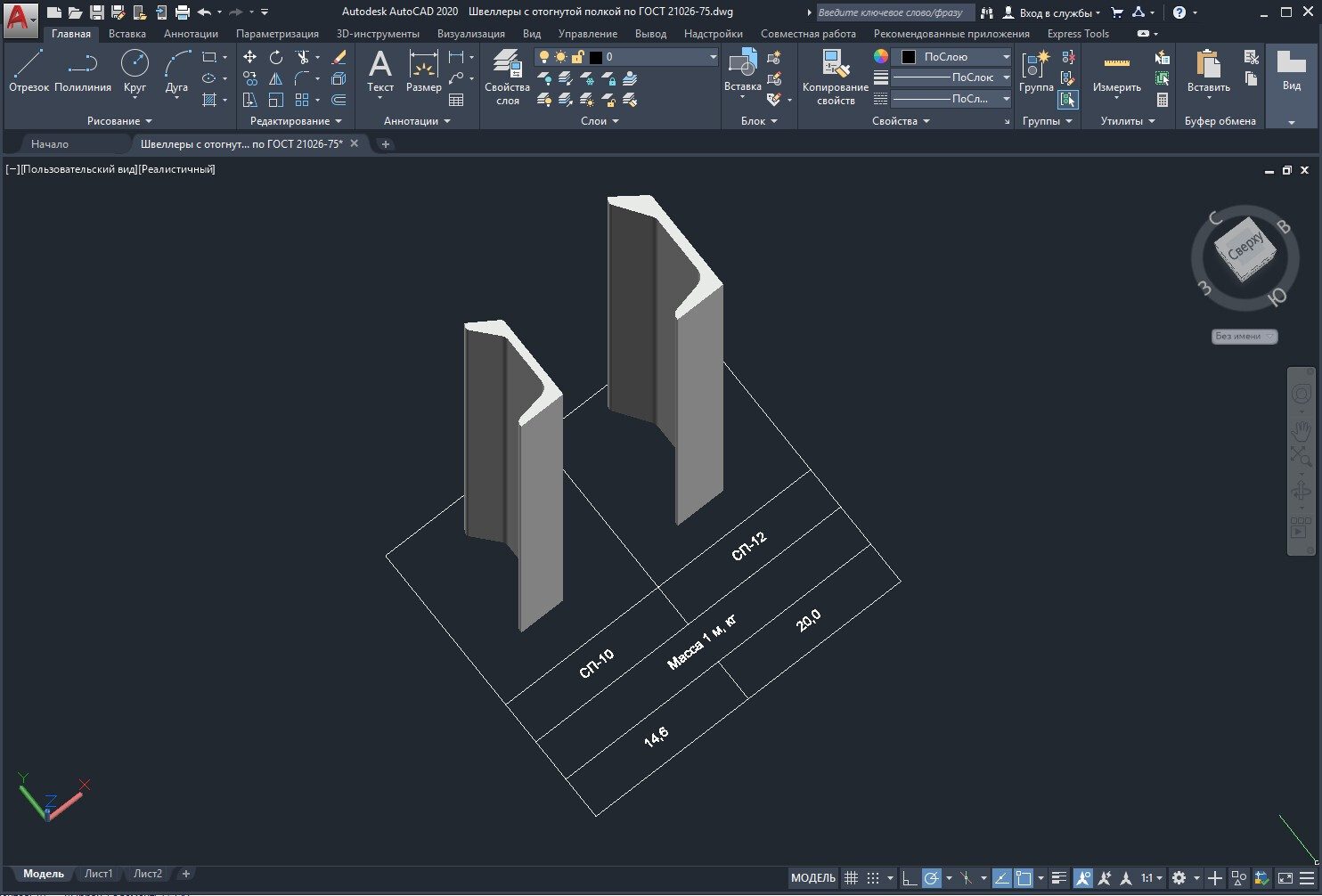

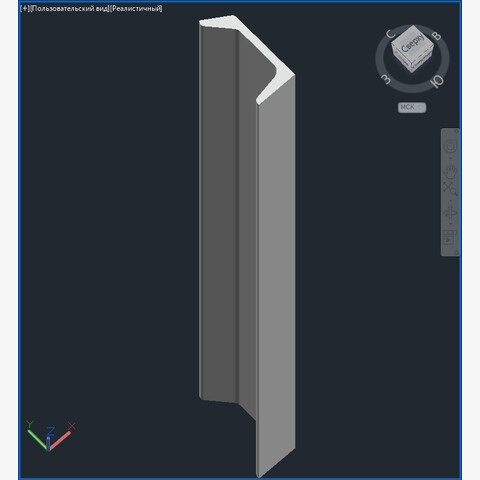

Каждая модель выполнена в формате «ТЕЛО», то есть представляет собой твердотельную геометрию: такой подход гарантирует высокую точность параметров и пригодность для расчётов, включая определение массы, моментов инерции и других характеристик. Для удобства работы модели размещены на информационной сетке — она наглядно связывает визуальное представление профиля с его техническими данными: обозначением типоразмера и массой единицы изделия. Такая организация данных ускоряет подбор нужного сечения и снижает риск ошибок на ранних стадиях проектирования.

Практическое применение и интеграция в рабочие процессы

Комплект разработан с учётом реальных потребностей проектировщиков и конструкторов: модели совместимы со стандартными инструментами САПР и легко встраиваются в существующие цифровые цепочки разработки. С помощью встроенных функций систем автоматизированного проектирования пользователь может:

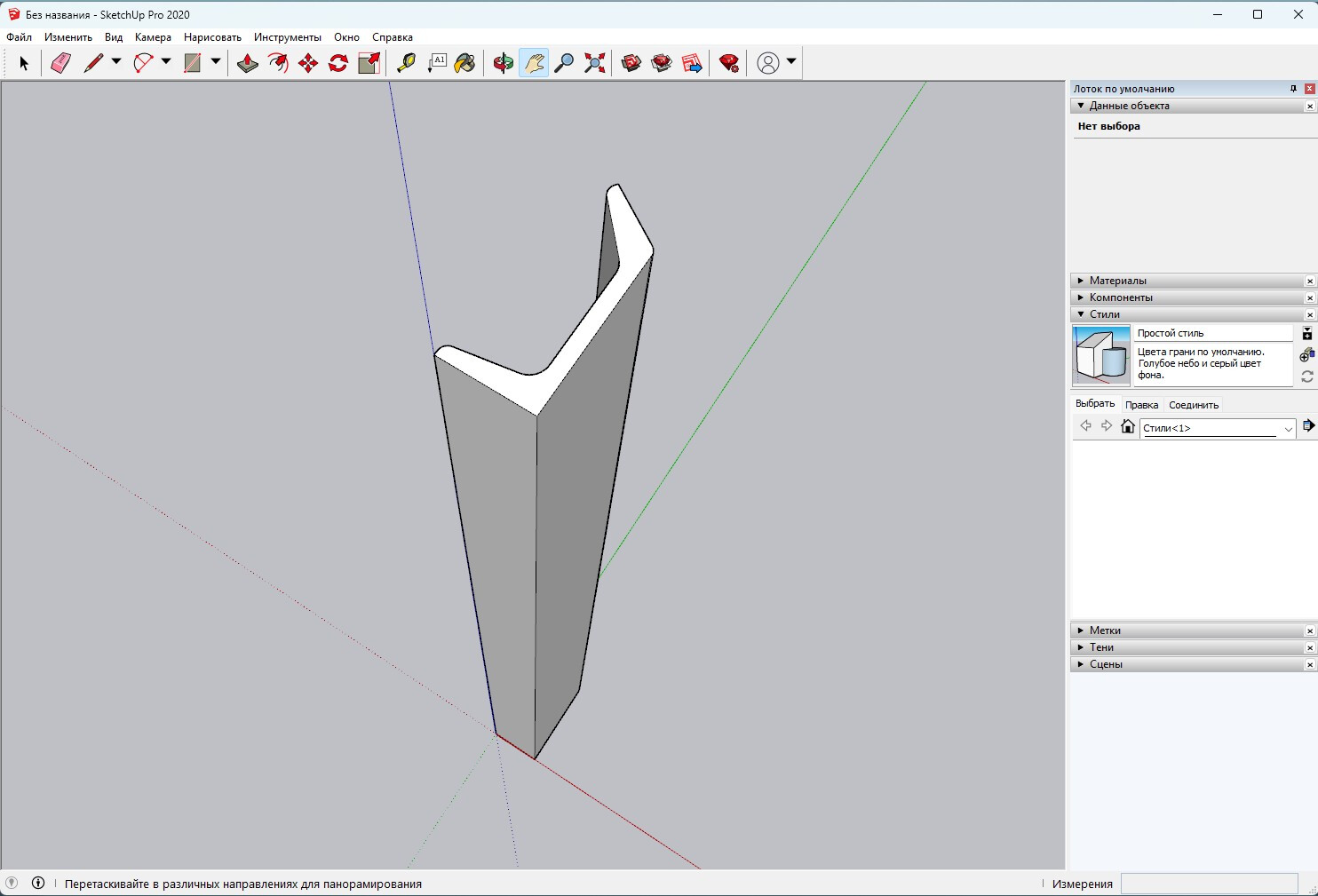

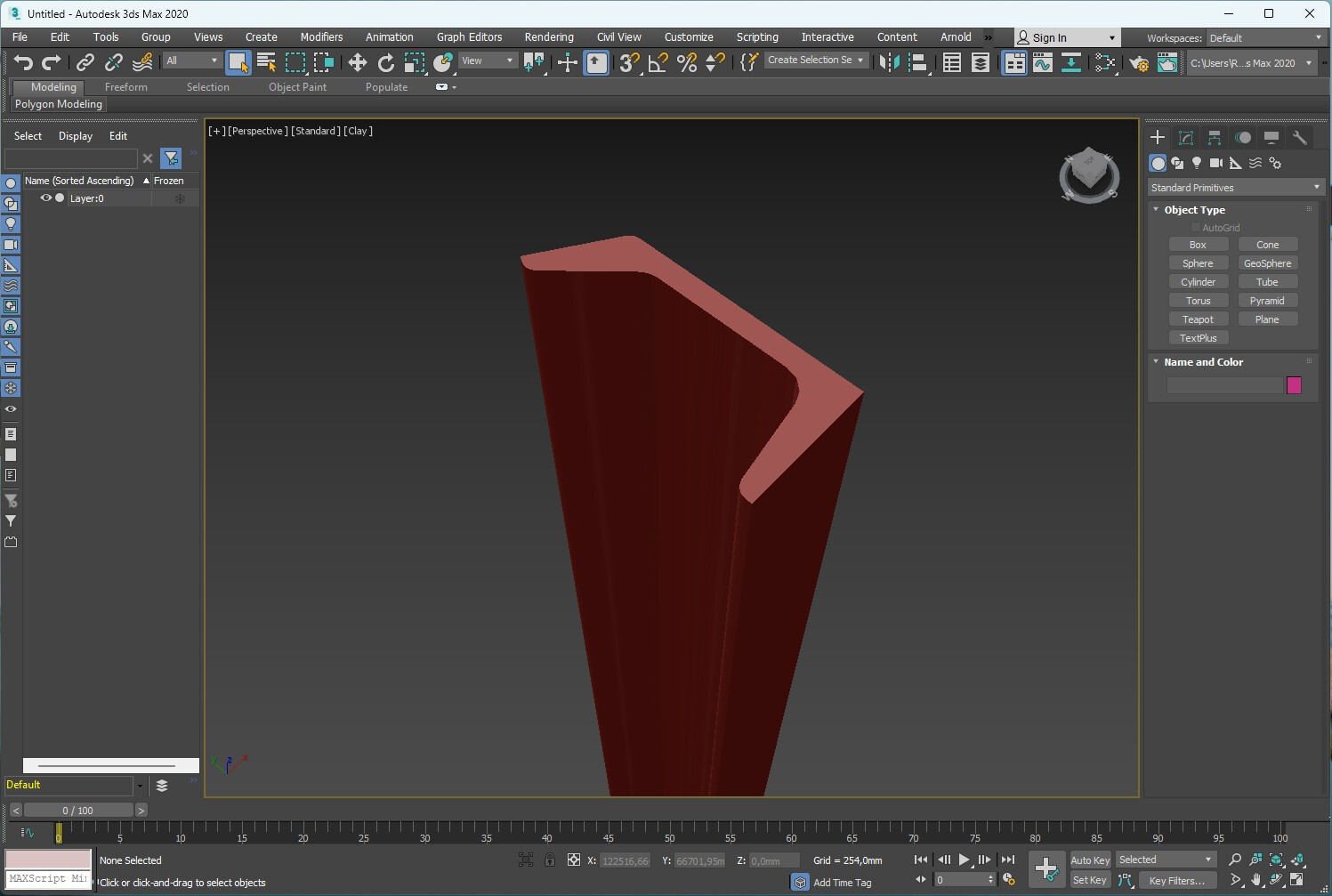

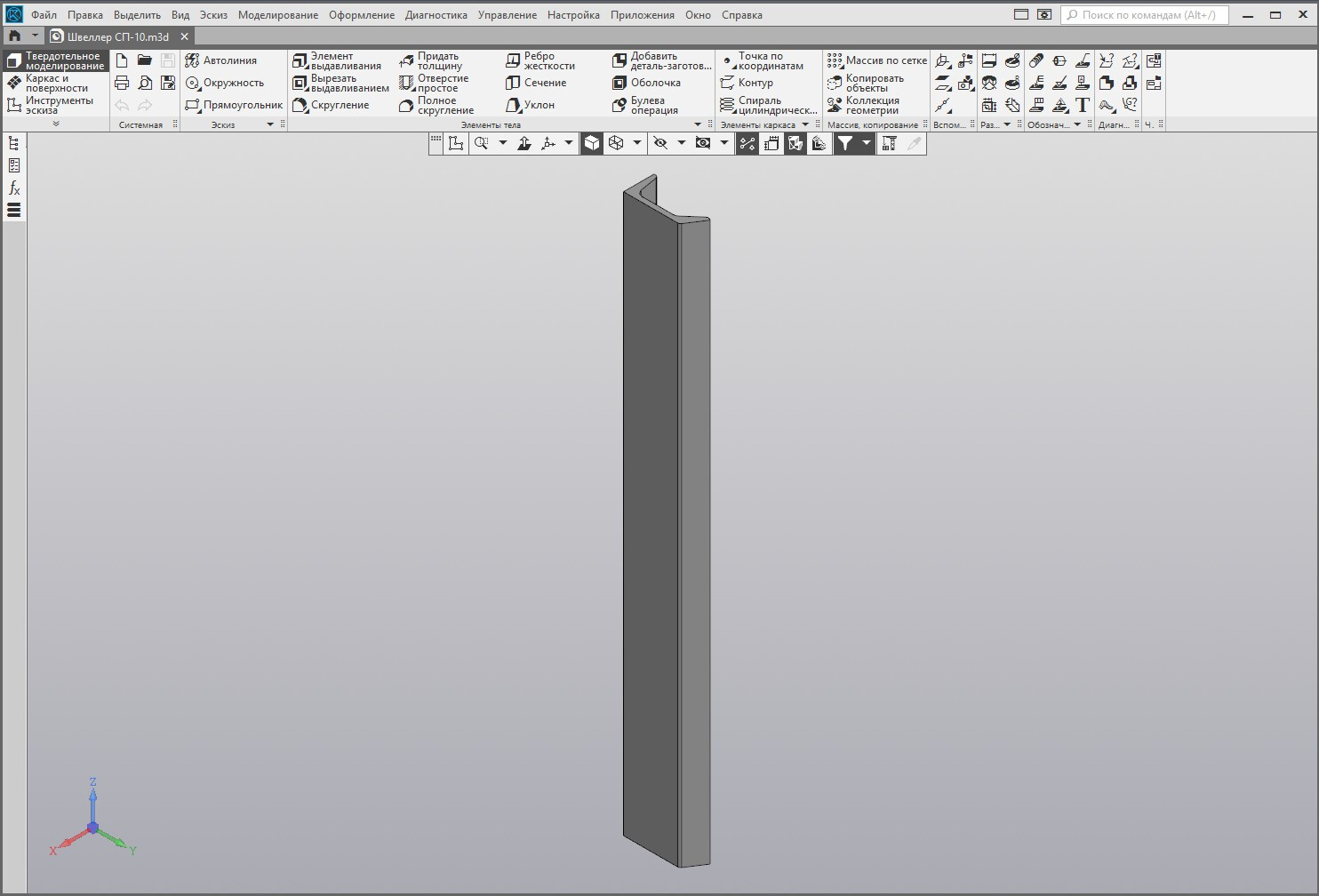

• экспортировать 3D‑геометрию в сторонние программные среды — в том числе КОМПАС‑3D, SketchUp, 3ds Max и другие;

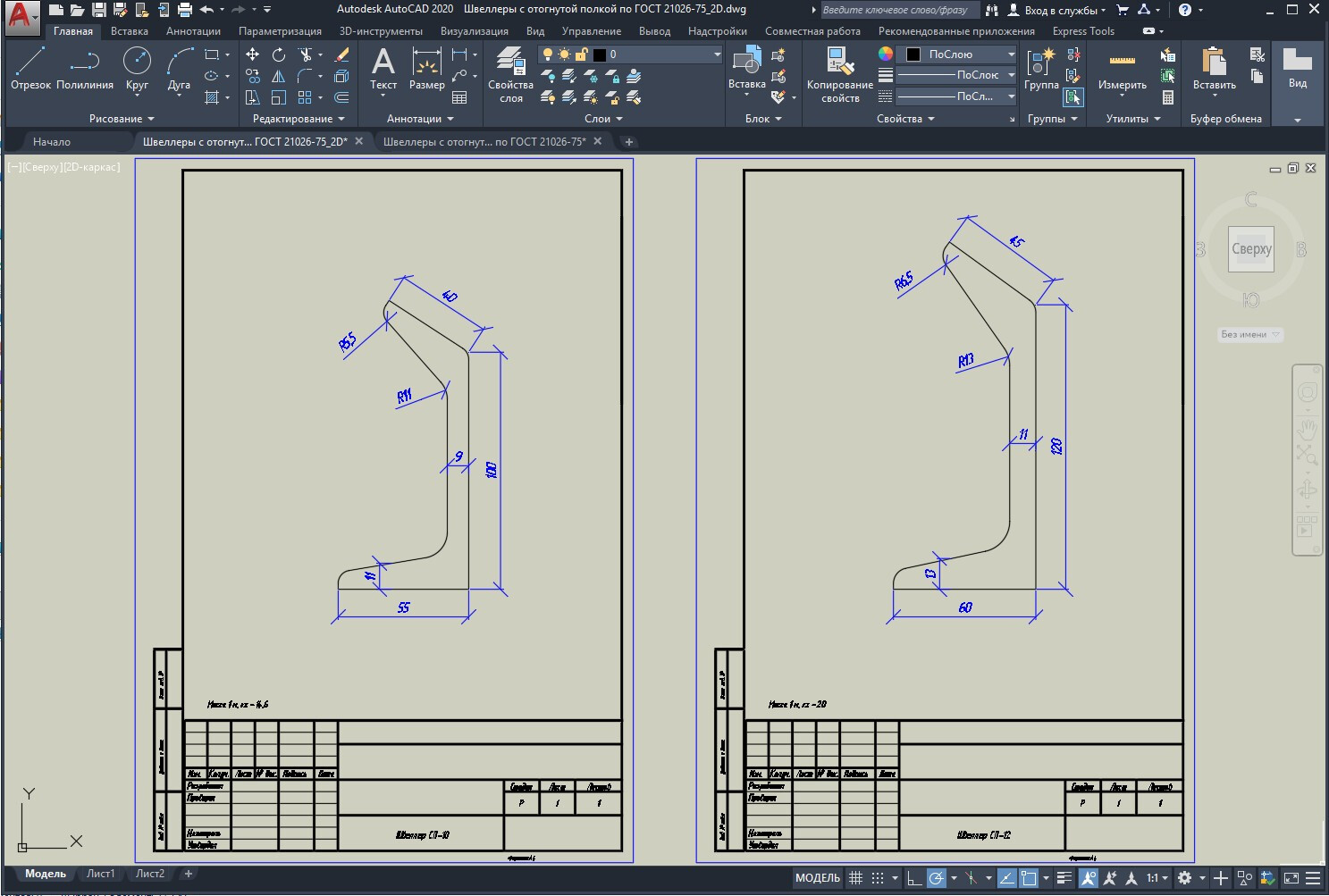

• автоматически формировать 2D‑чертежи на базе трёхмерной модели;
• строить разрезы, сечения и дополнительные виды для рабочей документации;
• использовать твердотельные модели в прочностных и весовых расчётах, а также при компоновке узлов и конструкций.

Такой формат цифрового товара особенно ценен для проектных бюро, машиностроительных предприятий и конструкторских отделов, где важна скорость подбора профилей и точность исходных данных. Комплект позволяет сократить время на подготовку исходных материалов и повысить достоверность проектных решений за счёт использования стандартизированных моделей, полностью соответствующих ГОСТ 21026‑75.


Форматы файлов:

• AutoCAD 3D-модель .dwg (версия 2010 и выше).
