3D модели швеллеров по ГОСТ 8281-80

Что входит в комплект цифровых моделей швеллеров по ГОСТ 8281 80

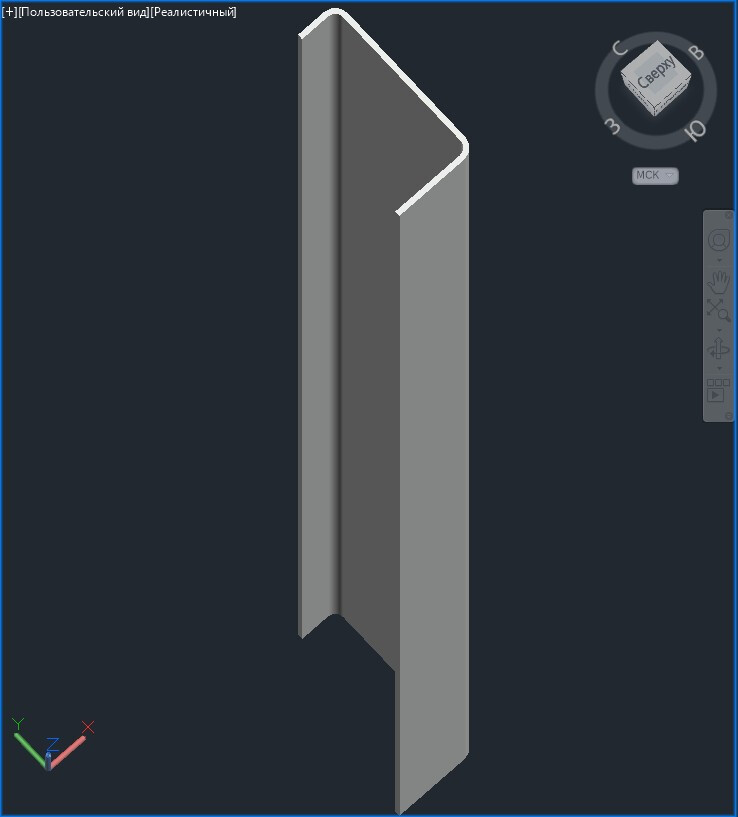

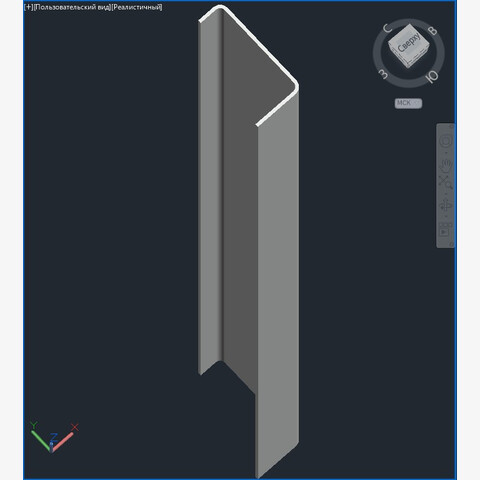

В цифровом товаре представлен полный набор 3D‑моделей стальных гнутых неравнополочных швеллеров, соответствующих требованиям ГОСТ 8281‑80. Комплект охватывает все типоразмеры, востребованные в проектных и конструкторских работах. Каждая модель реализована в формате «ТЕЛО» — это твердотельное моделирование, обеспечивающее максимальную точность геометрии и пригодность для инженерных расчётов.

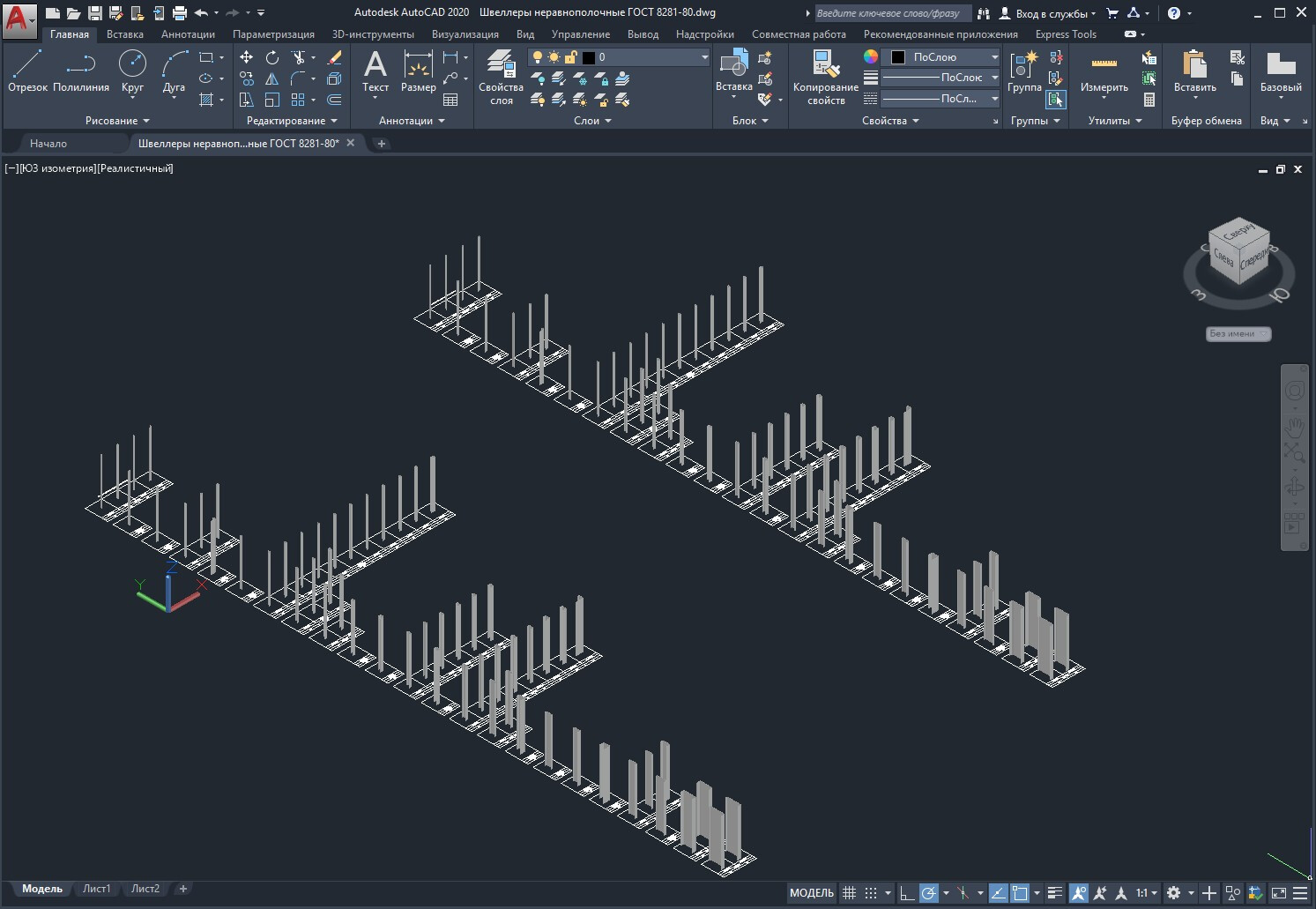

Модели размещены на специальной информационной сетке: она позволяет быстро соотнести визуальное представление с техническими параметрами — в частности, с массой изделия и обозначением типоразмера. Такая компоновка упрощает подбор нужного профиля и ускоряет работу на этапе предварительного анализа номенклатуры.

Возможности применения и совместимость с САПР

Цифровые модели разработаны с учётом интеграции в распространённые системы автоматизированного проектирования. Благодаря использованию стандартных инструментов САПР пользователь может:

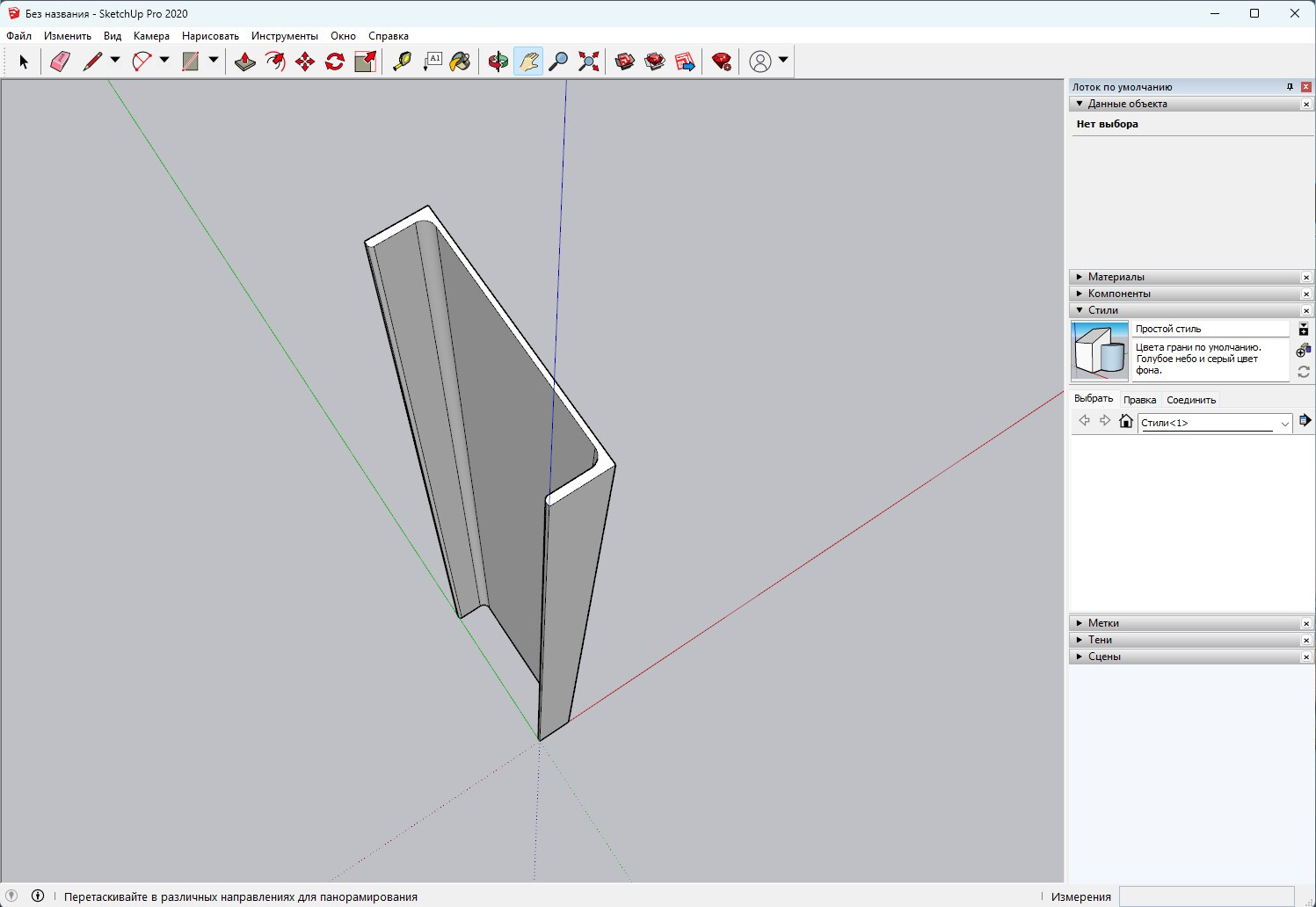

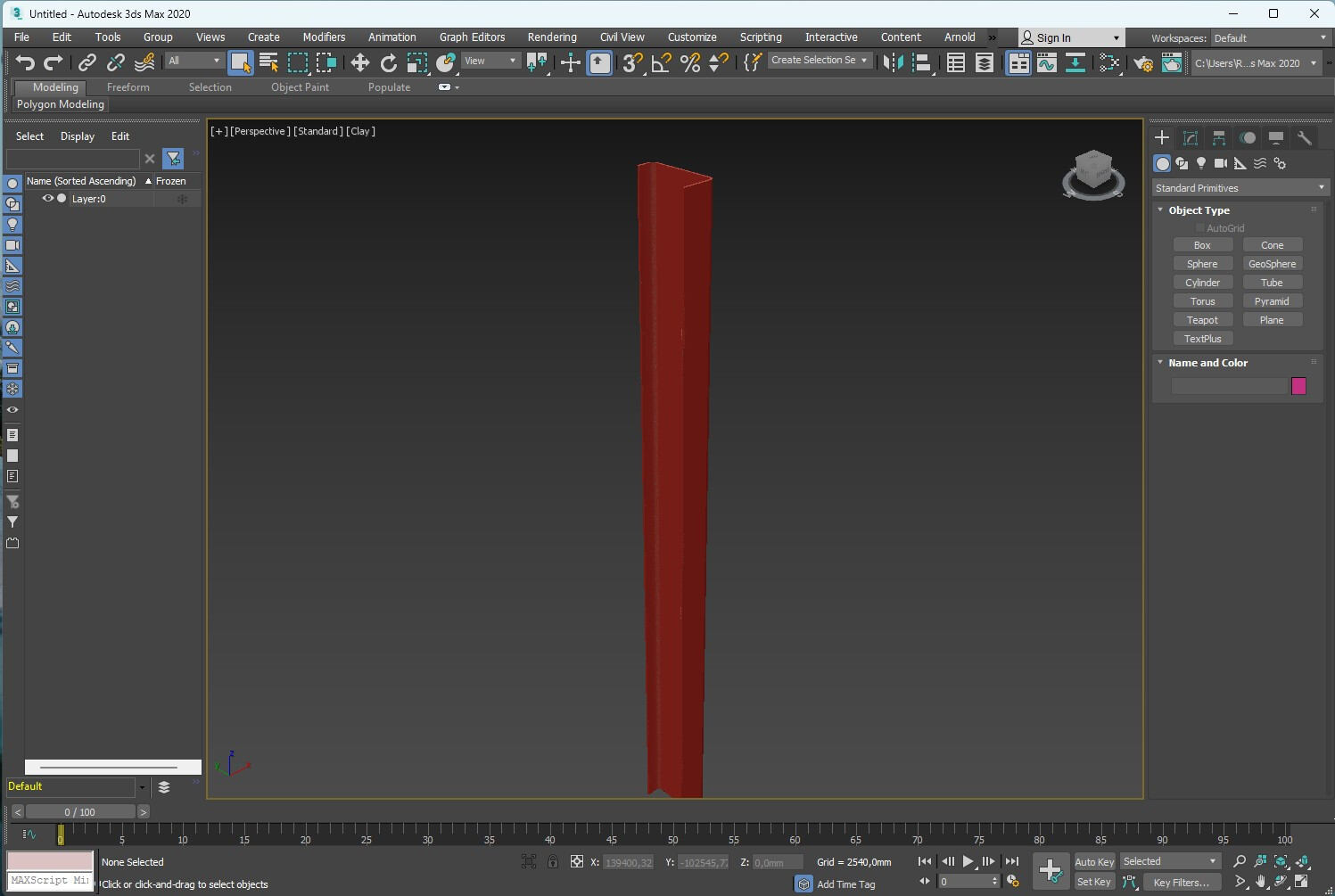

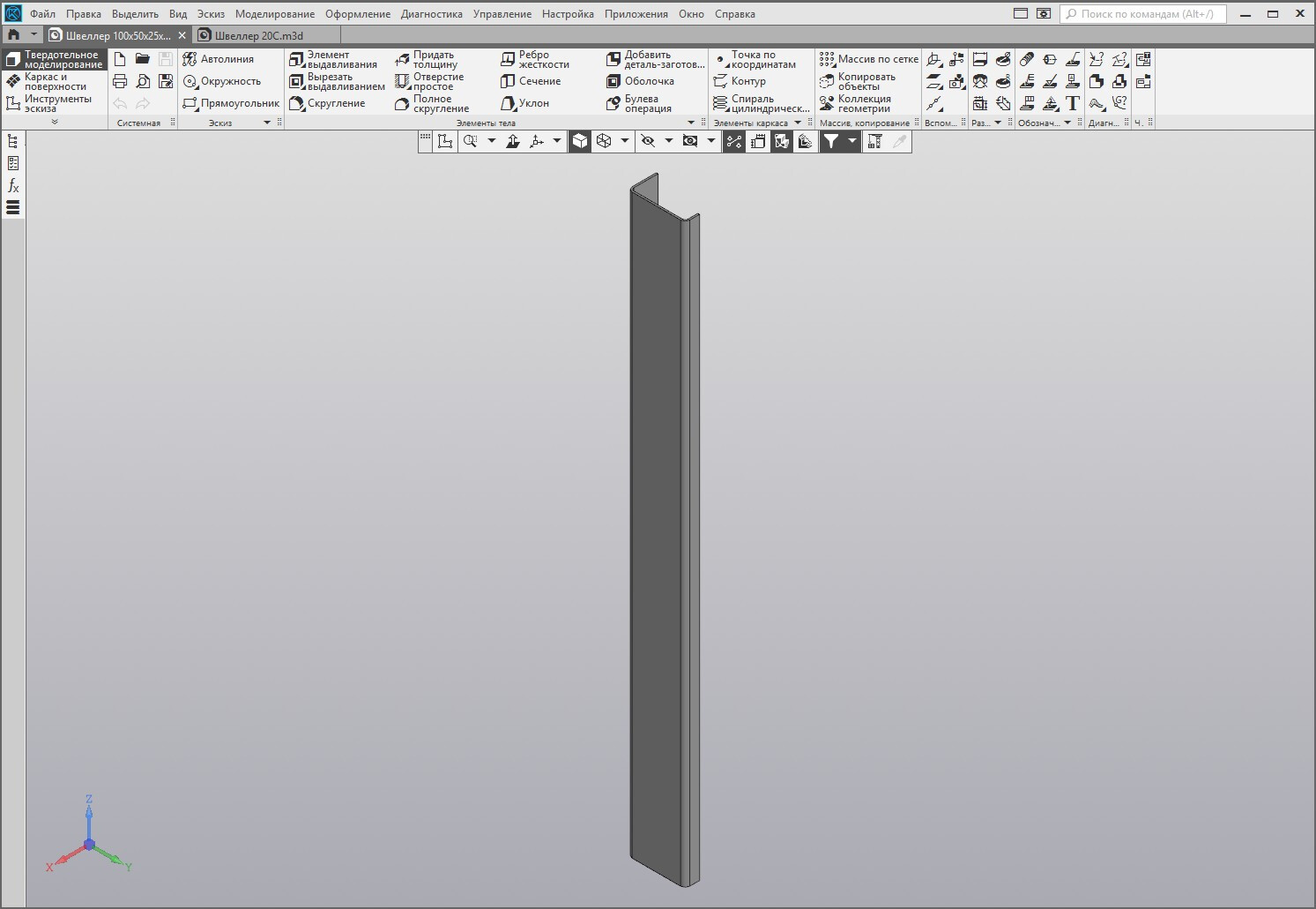

• экспортировать 3D‑геометрию в сторонние программные среды — например, КОМПАС‑3D, SketchUp, 3ds Max и другие;

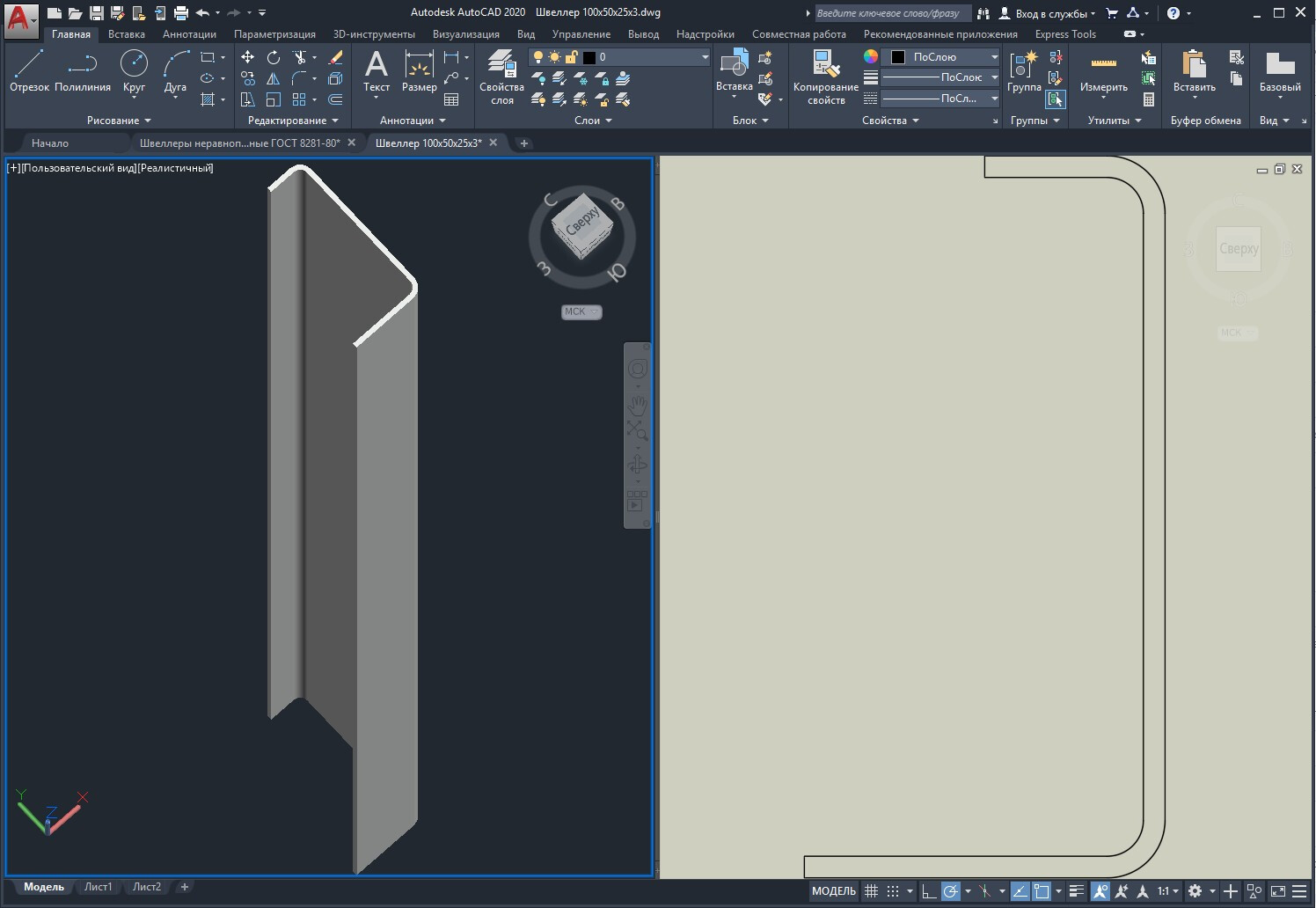

• формировать 2D‑чертежи непосредственно на базе 3D‑модели;
• выполнять построения разрезов, сечений и видов, необходимых для рабочей документации;
• использовать твердотельные модели в расчётах нагрузок, масс‑инерционных характеристик и в смежных инженерных задачах.

Такой формат поставки цифрового товара делает его универсальным решением для проектировщиков, конструкторов и специалистов, которым требуется оперативный доступ к точному сортаменту швеллеров в удобном для дальнейшей работы виде.


Форматы файлов:

• AutoCAD 3D-модель .dwg (версия 2010 и выше).
