Чертежи двурогих крюков

Ассортимент типоразмеров двурогих крюков в конструкторской документации

В каталоге представлены рабочие чертежи двурогих крюков, разработанные в строгом соответствии с требованиями ГОСТ 6619‑75. Линейка изделий охватывает типоразмеры, востребованные в подъёмно‑транспортных операциях различной сложности, — от сравнительно лёгких до рассчитанных на значительные эксплуатационные нагрузки.

Перечень доступных типоразмеров и их обозначения

Конструкторская документация включает следующие исполнения двурогих крюков:

• крюк 1‑2 по ГОСТ 6619‑75;
• крюк 2‑2 по ГОСТ 6619‑75;
• крюк 3‑2 по ГОСТ 6619‑75;
• крюк 4‑2 по ГОСТ 6619‑75;
• крюк 5‑2 по ГОСТ 6619‑75;
• крюк 6‑2 по ГОСТ 6619‑75;
• крюк 7‑2 по ГОСТ 6619‑75.

Каждый типоразмер соответствует установленным нормативам и рассчитан на применение в составе грузоподъёмных механизмов, где требуется надёжное удержание и перемещение грузов.

Особенности конструкторской документации и преимущества чертежей

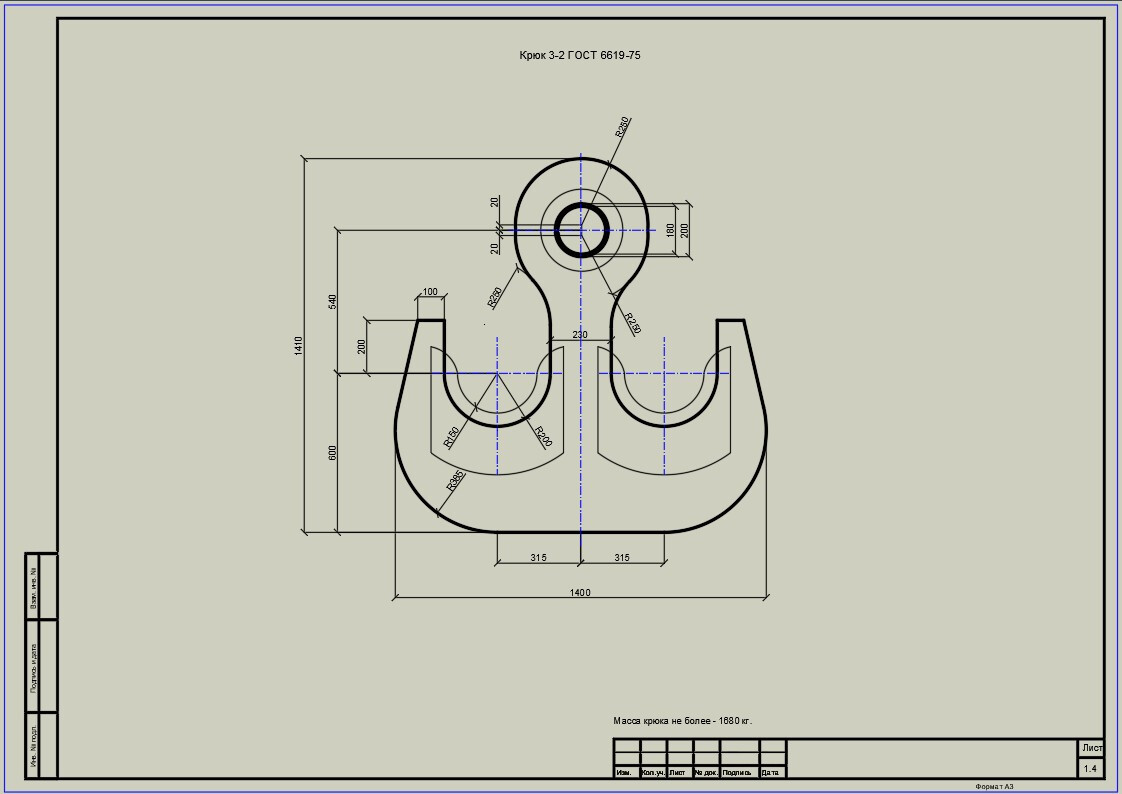

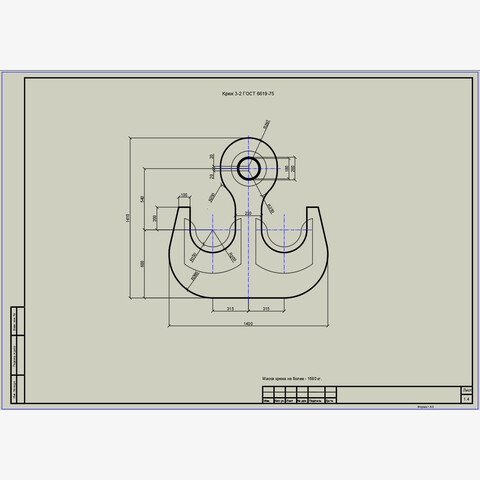

Чертежи выполнены в масштабе 1:1 — это позволяет использовать их как основу для непосредственного производства без необходимости дополнительных пересчётов. Высокая степень детализации обеспечивает полное представление о геометрии изделия, а наличие всех размерных показателей упрощает подбор оснастки, расчёт прочности и контроль качества на каждом этапе изготовления.

Форматы файлов:

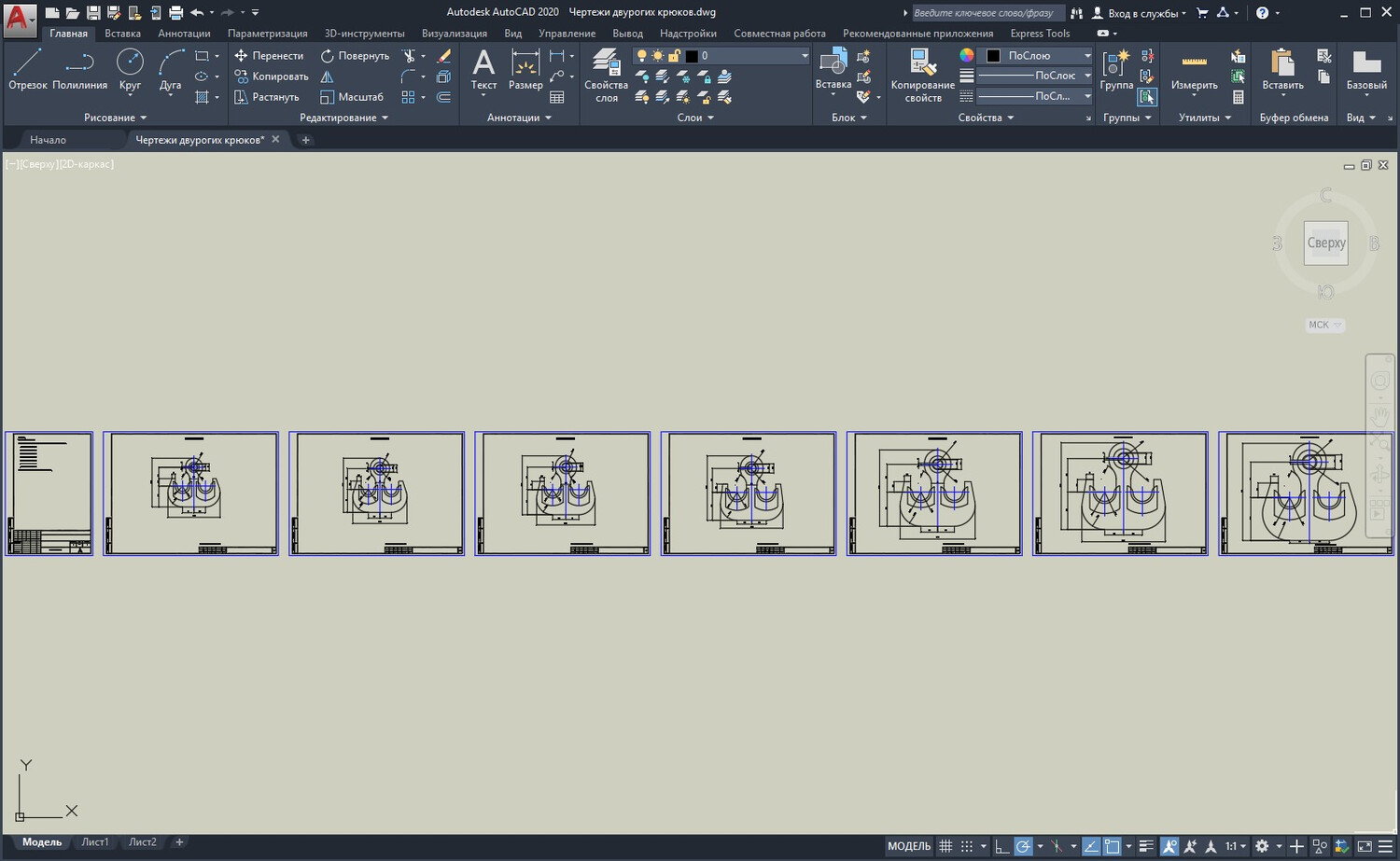

• AutoCAD 2D-чертеж .dwg (версия 2010 и выше);

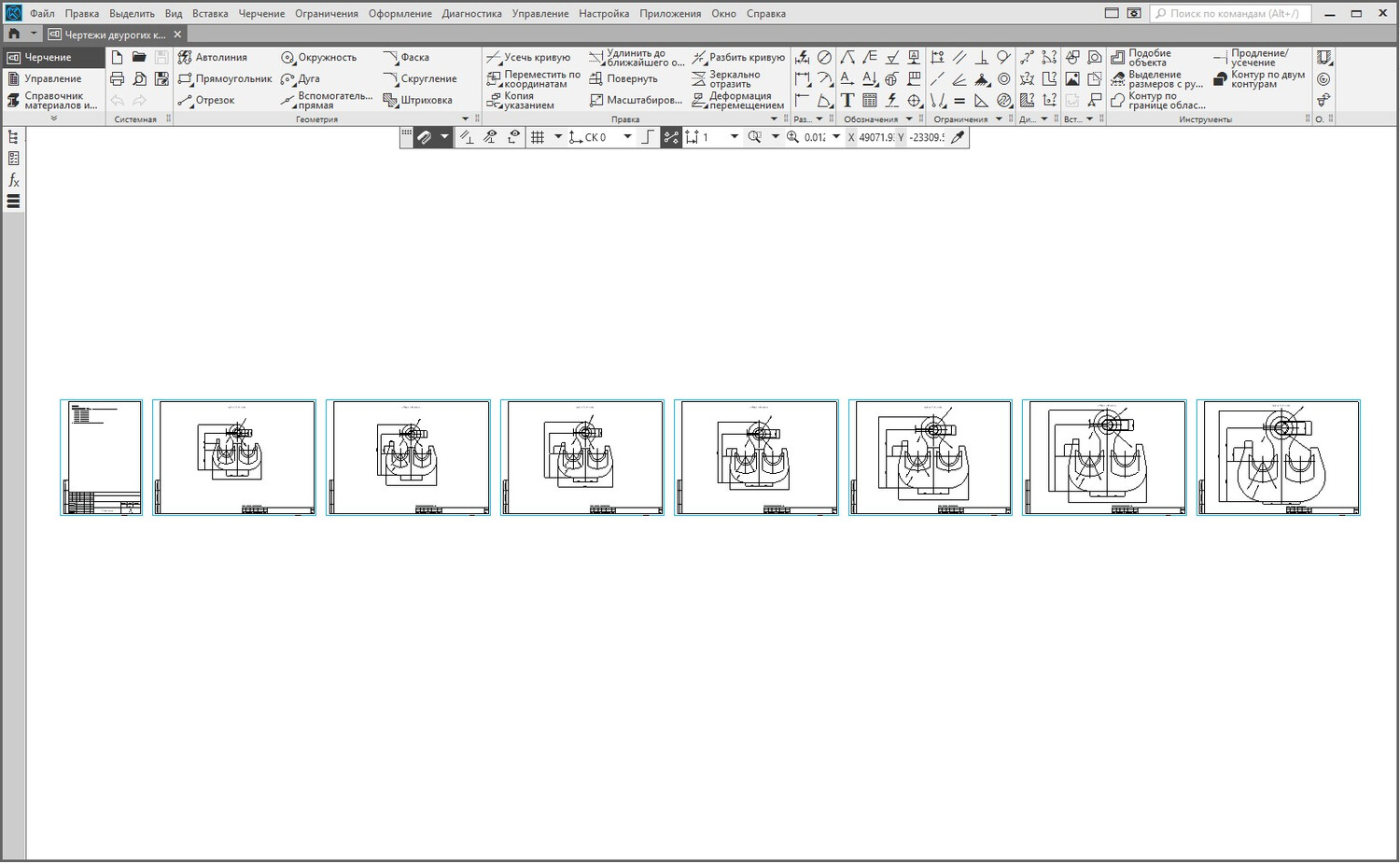

• КОМПАС 3D фрагмент .frw (версия v20 и выше, импортированный из AutoCAD 2010).

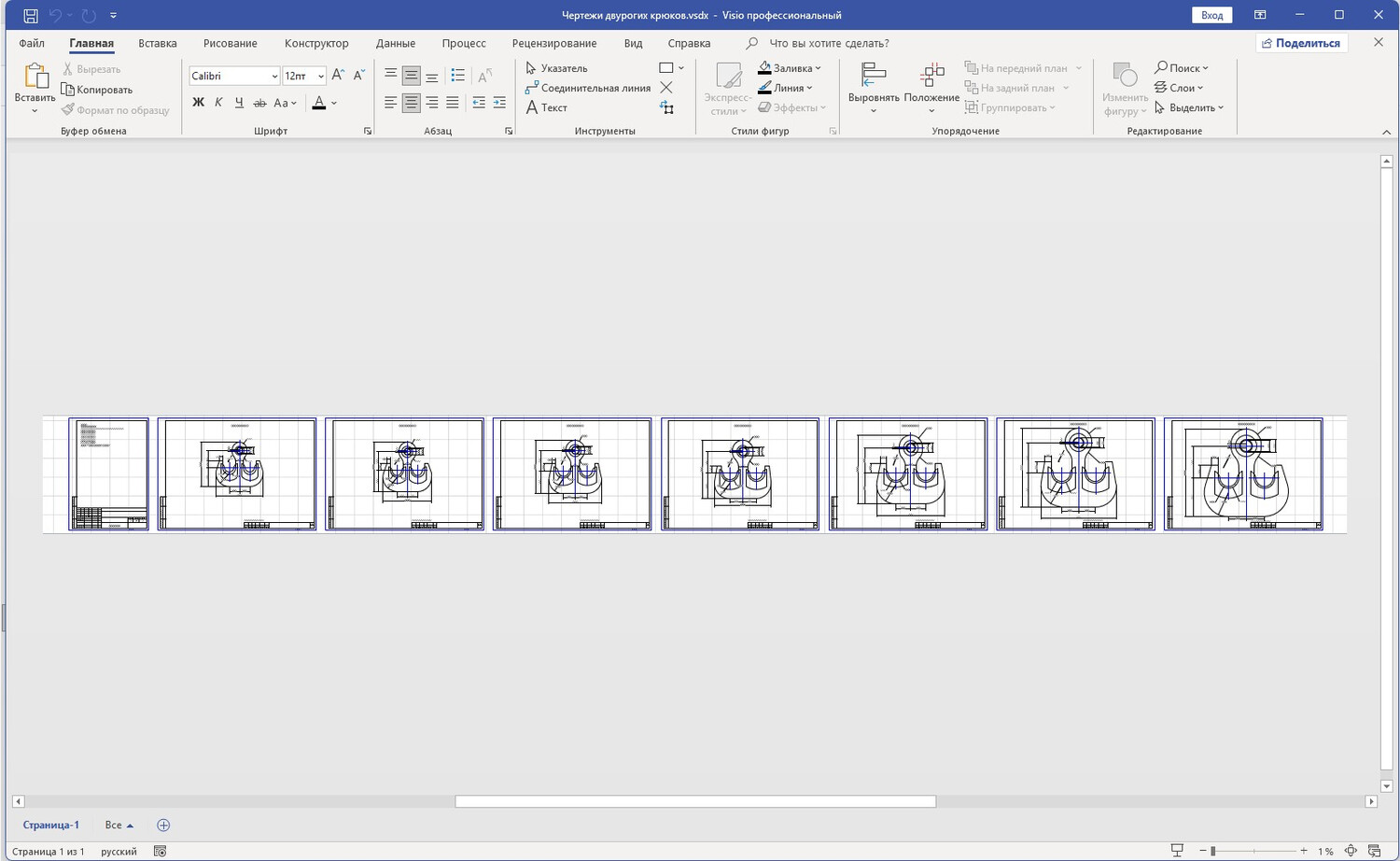

• MS Visio документ .vsdx (версия 2021 и выше, импортированный из AutoCAD 2010).


Просмотреть страницу – «Как скачать?»

Подписывайтесь на рассылку BASEcad и получайте файлы бесплатно!
