Чертеж такелажной скобы

Описание изделия и особенности конструкции

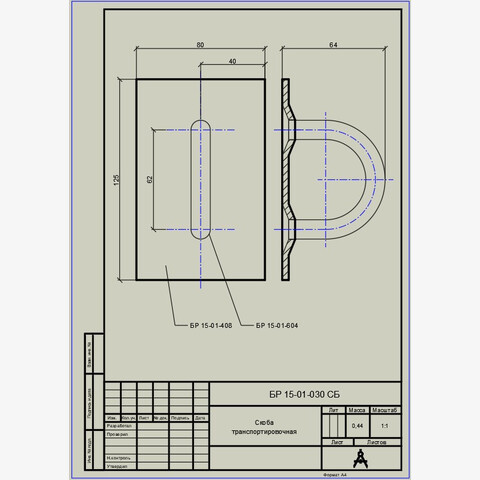

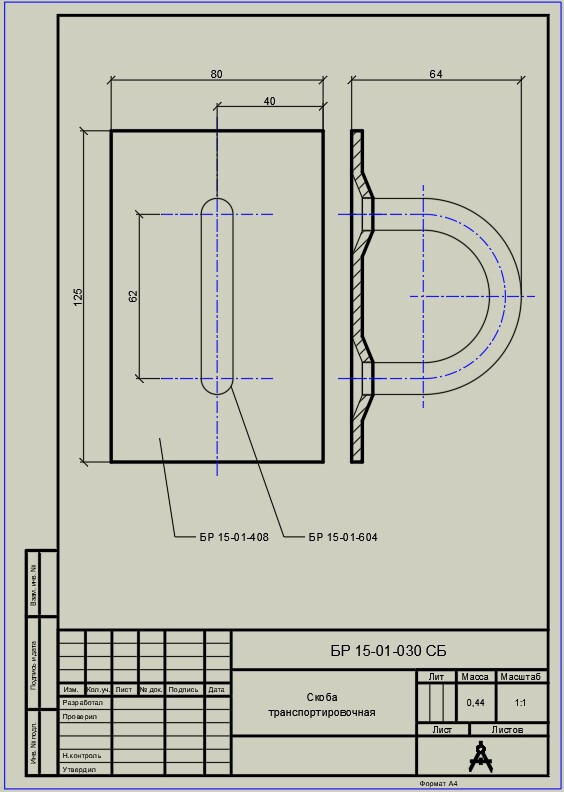

Транспортная такелажная скоба — специализированное грузоподъёмное изделие, востребованное в монтажных, погрузочно‑разгрузочных и такелажных работах. Представленный конструкторский чертёж отражает детализированную геометрию скобы и позволяет реализовать её изготовление с соблюдением всех нормативных требований.

Изделие выполнено из металлопроката: в конструкции применяются стальной круг и листовой прокат. Комбинация этих материалов обеспечивает необходимую прочность, жёсткость и устойчивость к эксплуатационным нагрузкам.

Ключевые технические характеристики

• Масштаб чертежа — 1:1, что даёт возможность использовать документацию непосредственно для производства без дополнительных пересчётов размеров.
• На чертеже указаны все габаритные и присоединительные размеры — это упрощает подбор скобы под конкретные задачи и совместимость с другим такелажным оборудованием.
• Применение металлопроката (круг и лист) гарантирует соответствие изделия требованиям по несущей способности и долговечности.

Форматы файлов:

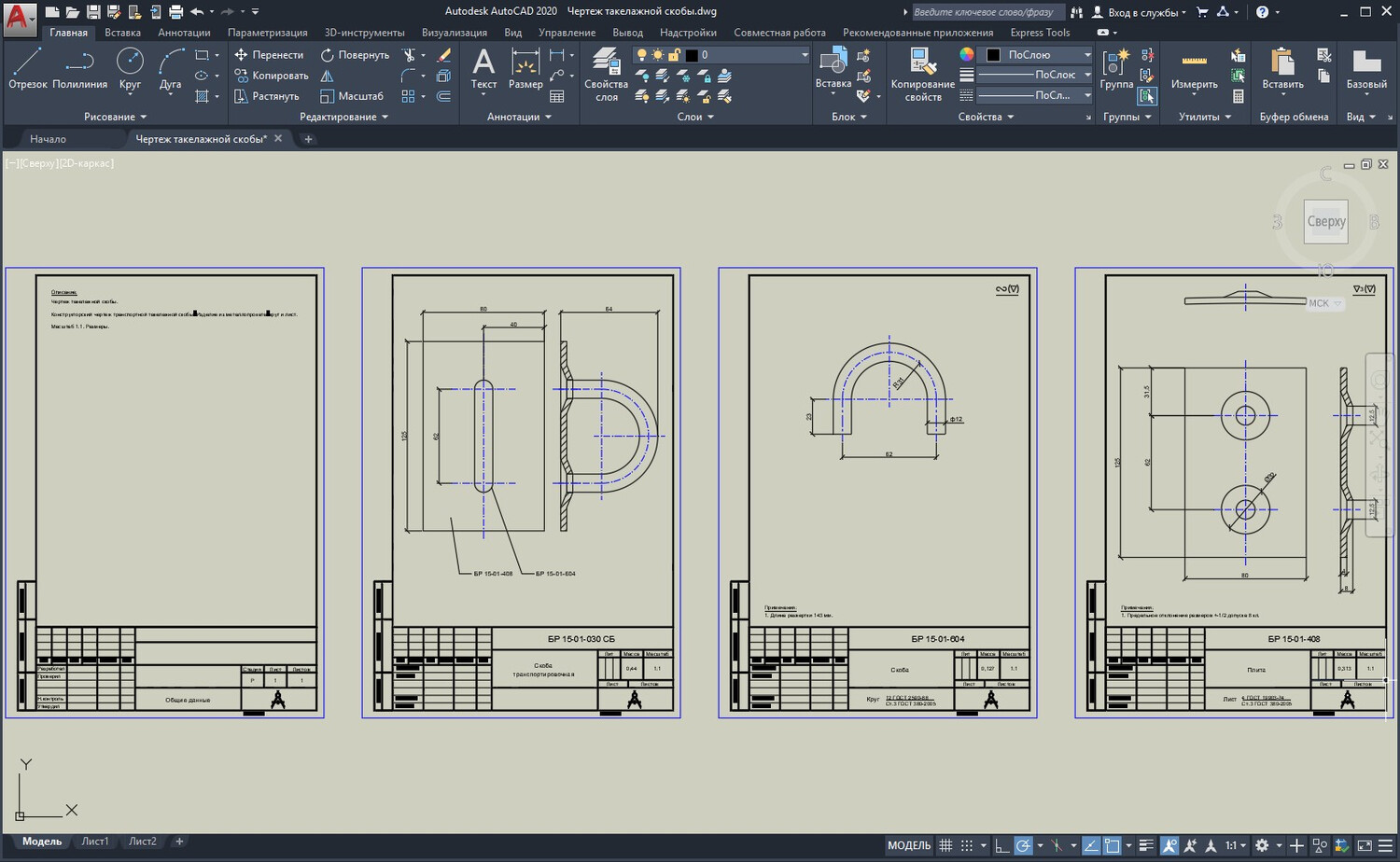

• AutoCAD 2D-чертеж .dwg (версия 2010 и выше);

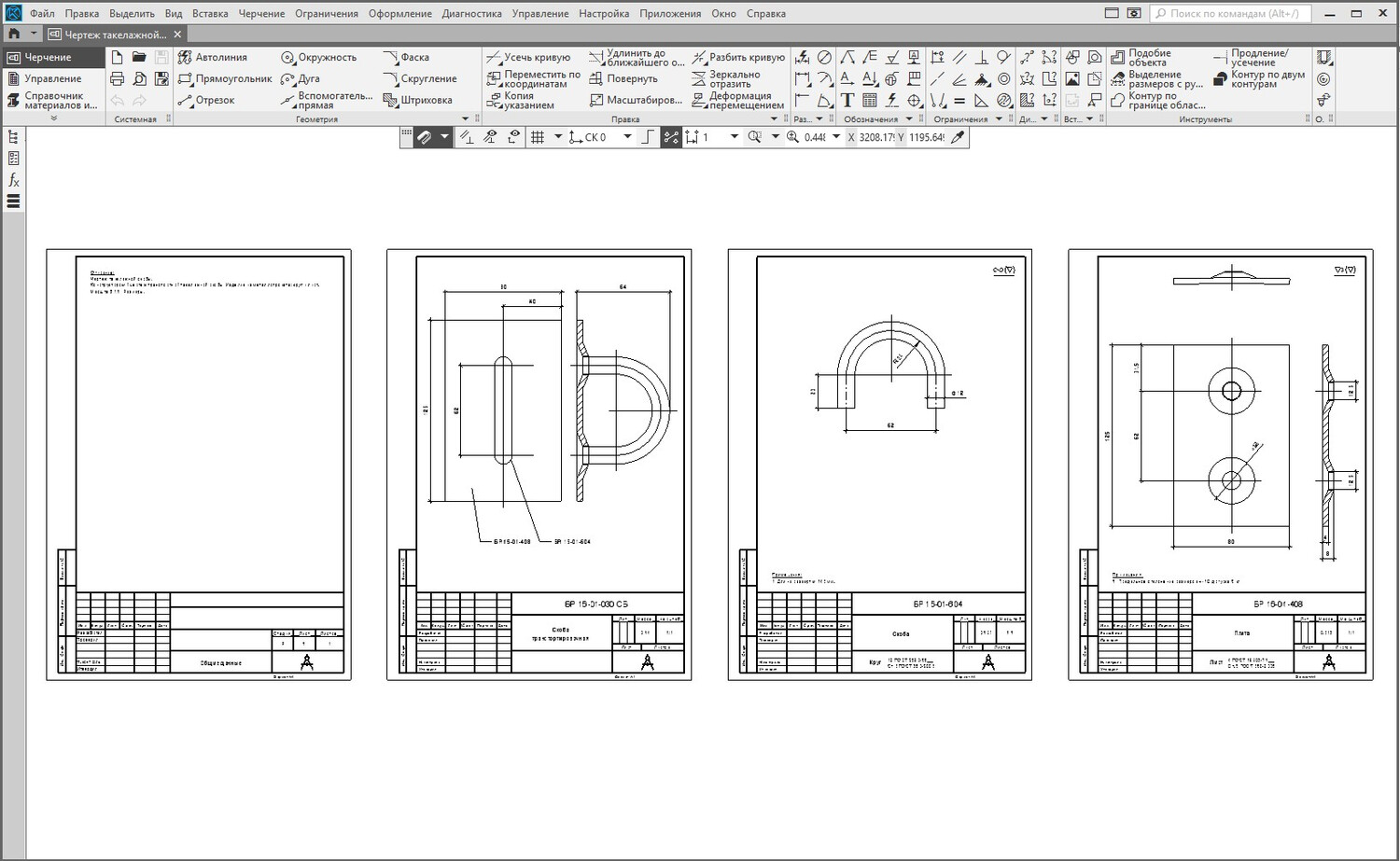

• КОМПАС 3D фрагмент .frw (версия v20 и выше, импортированный из AutoCAD 2010).

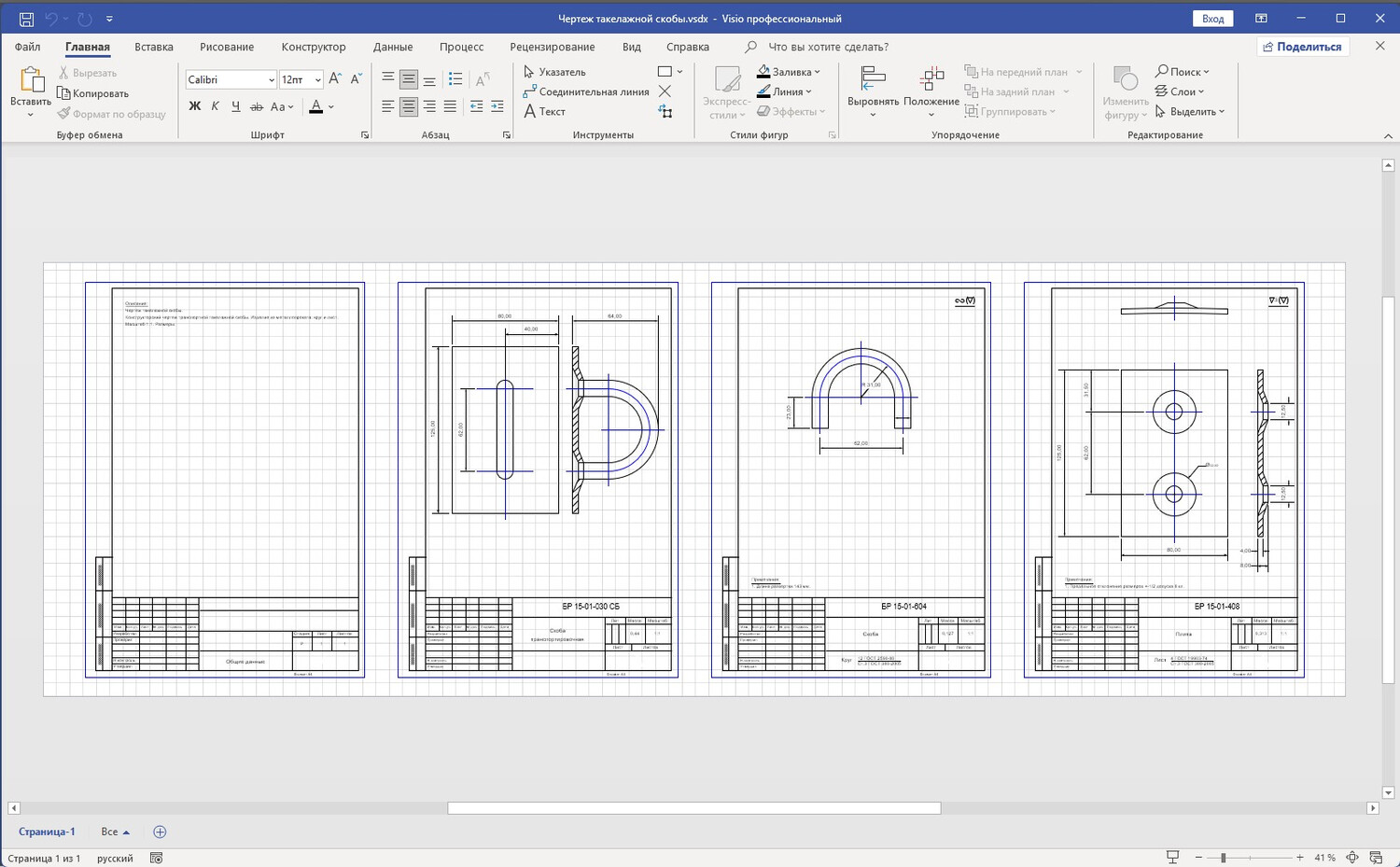

• MS Visio документ .vsdx (версия 2021 и выше, импортированный из AutoCAD 2010).
