Схемы подключения компенсирующих устройств

Ассортимент схем для компенсации реактивной мощности и регулирования параметров сети

Предлагаем набор принципиальных схем подключения устройств компенсации — инженерных решений, востребованных при проектировании распределительных устройств подстанций и оптимизации режимов работы электрических сетей. Документация подготовлена в соответствии с отраслевыми нормативами и ориентирована на применение в энергосистемах различного класса напряжения.

В линейку доступных схем входят решения для следующих типов оборудования:

• регулируемая шунтовая конденсаторная батарея (ШКБ) на 10 (6) кВ — для компенсации реактивной мощности в сетях среднего напряжения с возможностью ступенчатого регулирования;
• регулируемая ШКБ на 35 кВ — решение для распределительных сетей более высокого класса напряжения, обеспечивающее поддержание требуемого коэффициента мощности;
• схема подключения синхронных компенсаторов (СК) — для динамической компенсации и стабилизации уровня напряжения в узлах энергосистемы;
• схема подключения асинхронизированных компенсаторов (АСК) — современное решение с расширенными возможностями регулирования и способностью работать в режимах как выдачи, так и потребления реактивной мощности;
• схема подключения комплектной конденсаторной установки на 10 (6) и 35 кВ — модульное решение для централизованной или групповой компенсации реактивной мощности с автоматизацией управления;
• схемы подключения управляемых шунтирующих реакторов (УШР) и шунтирующих реакторов (ШР) — для поглощения избыточной реактивной мощности, компенсации зарядной мощности линий электропередачи и регулирования напряжения;

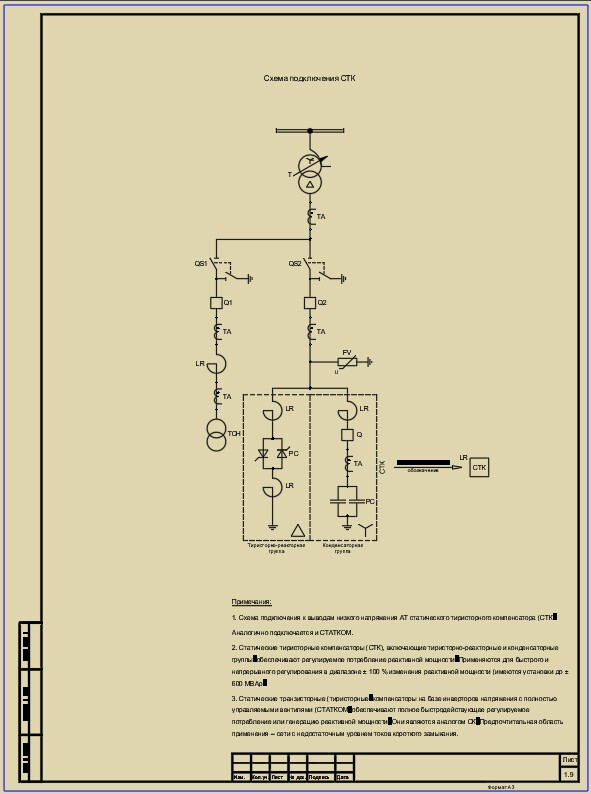

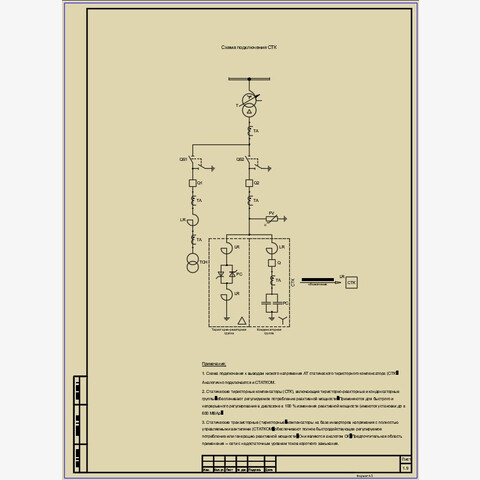

• схема подключения статического тиристорного компенсатора (СТК) — высокотехнологичное решение для быстродействующей компенсации, подавления колебаний напряжения и повышения устойчивости энергосистемы.

Нормативная база и практическая ценность типовых схем

Все представленные схемы разработаны на базе СТО 56947007-29.240.30.010-2008 «Схемы принципиальные электрические распределительных устройств подстанций 35–750 кВ. Типовые решения». Применение утверждённых типовых решений позволяет существенно сократить сроки проектирования, минимизировать риски ошибок и обеспечить соответствие проектных решений действующим техническим требованиям.

Форматы файлов:

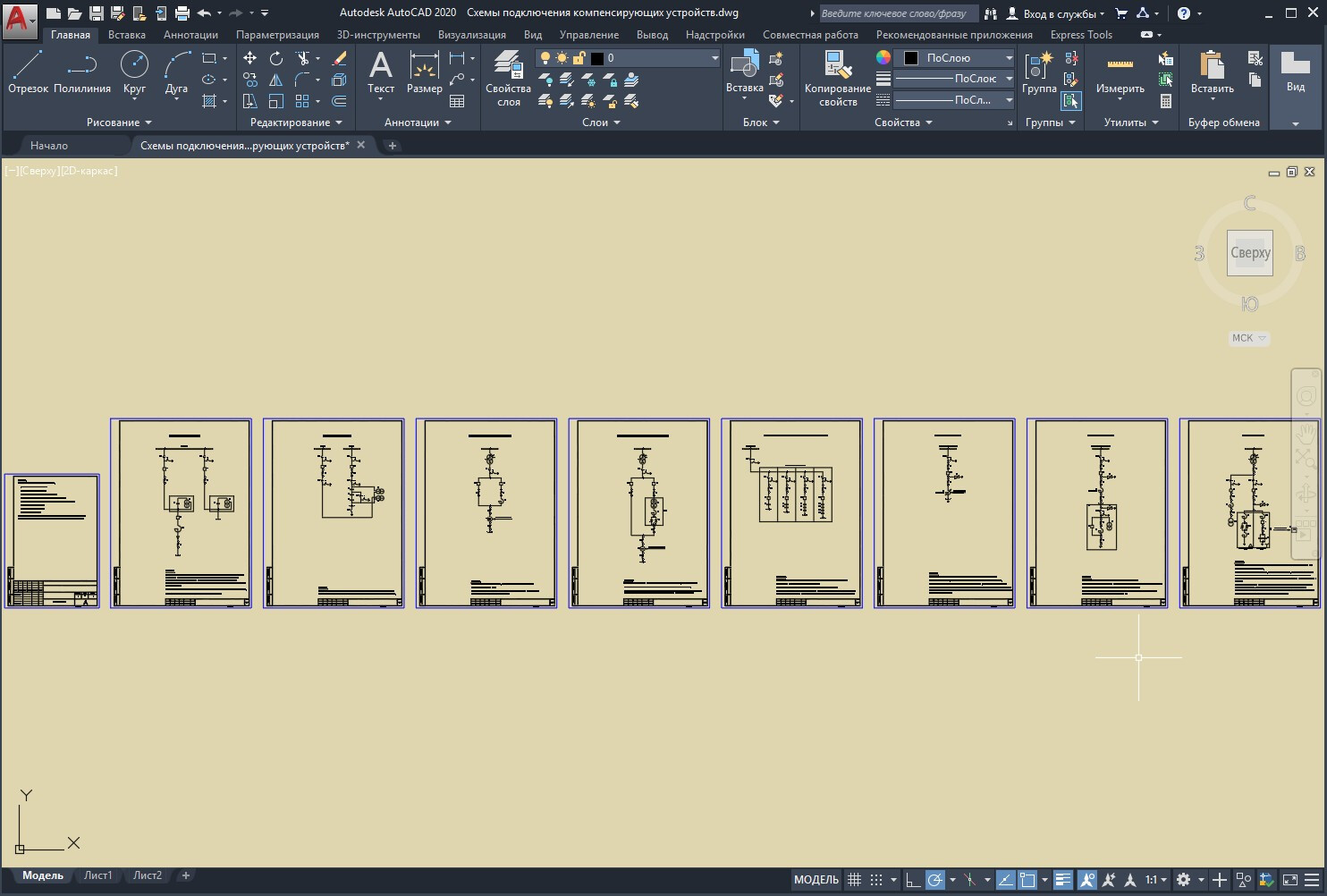

• AutoCAD 2D-чертеж .dwg (версия 2010 и выше);

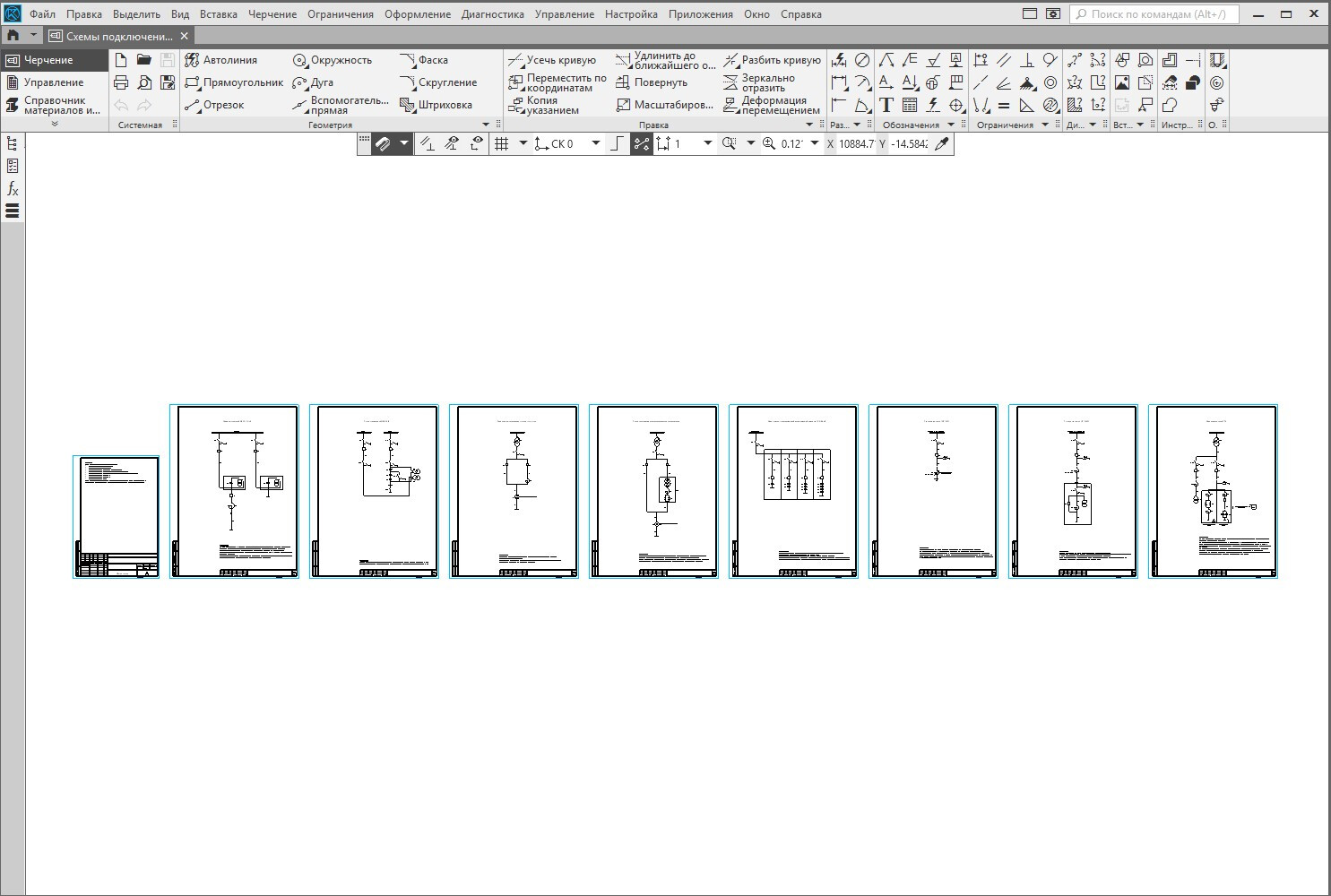

• КОМПАС 3D фрагмент .frw (версия v20 и выше, импортированный из AutoCAD 2010).

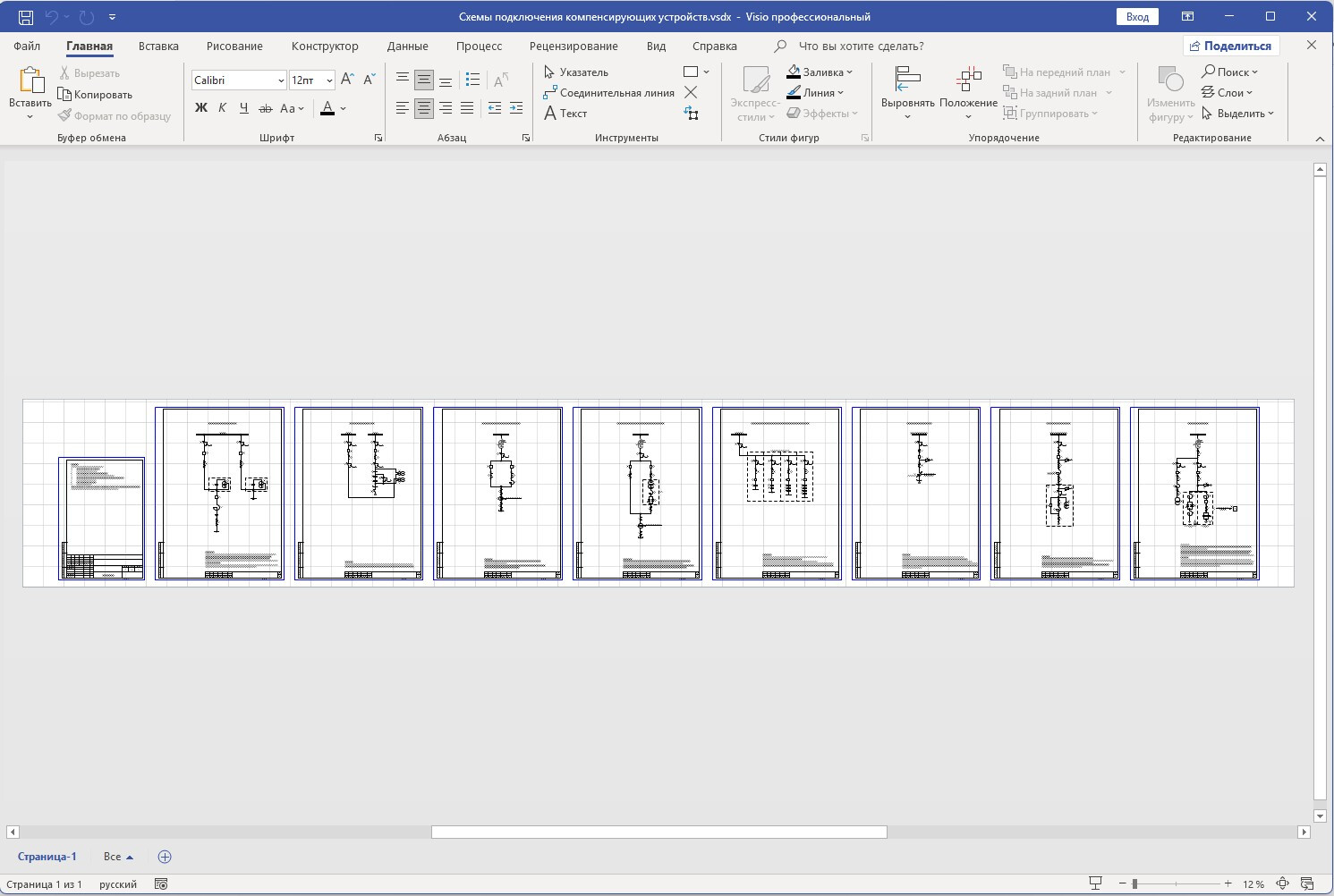

• MS Visio документ .vsdx (версия 2021 и выше, импортированный из AutoCAD 2010).


Просмотреть страницу – «Как скачать?»

Подписывайтесь на рассылку BASEcad и получайте файлы бесплатно!
