Схемы подключения счетчиков электроэнергии

Варианты включения двух‑ и трёхэлементных счётчиков

Точное измерение потребления электроэнергии требует корректного подключения приборов учёта. Ниже — основные типовые схемы для разных конфигураций сетей с учётом заземления, трансформаторов и уровней напряжения.

Схемы с трёхэлементными счётчиками

• В четырёхпроводной сети: с заземлённой или изолированной нейтралью (в т. ч. с заземлённой фазой B), прямое включение или через трансформаторы тока (0,4 кВ).
• В трёхпроводной сети: с двумя или тремя трансформаторами напряжения (в т. ч. с заземлённой фазой B) либо с изолированной нейтралью.

Схемы с двухэлементными счётчиками

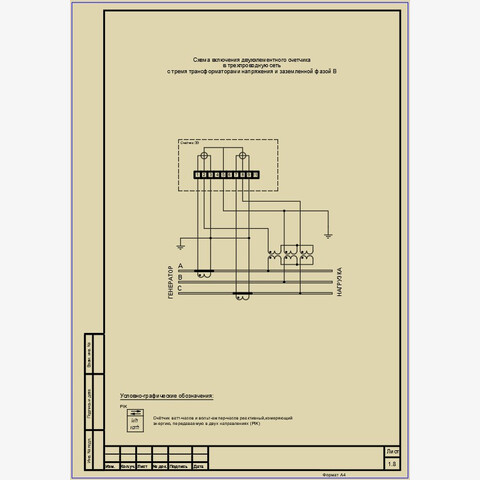

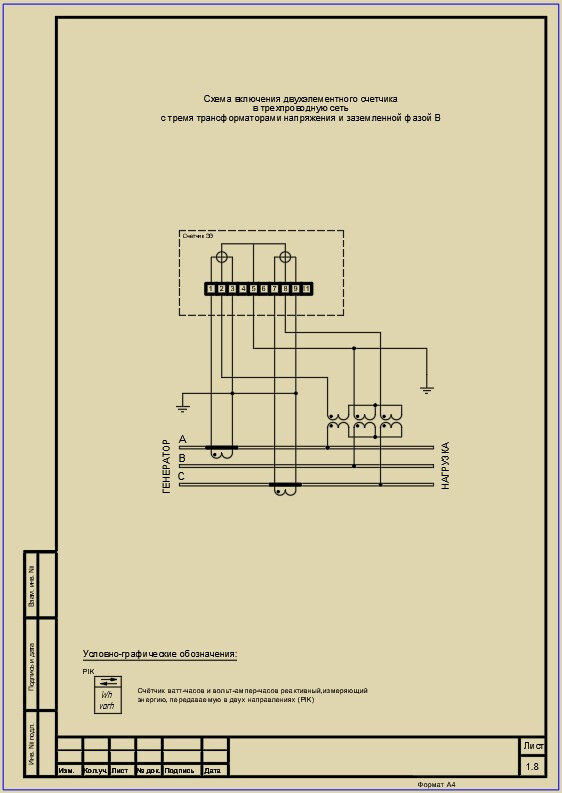

• В трёхпроводной сети: с двумя или тремя трансформаторами напряжения, с изолированной нейтралью либо прямое включение (0,22 кВ).
• В четырёхпроводной сети (0,4 кВ): через трансформаторы тока.

Выбор схемы зависит от параметров сети, нагрузки и требований к точности учёта. Решения подходят для проектирования узлов учёта на промышленных, коммерческих и коммунальных объектах.

Форматы файлов:

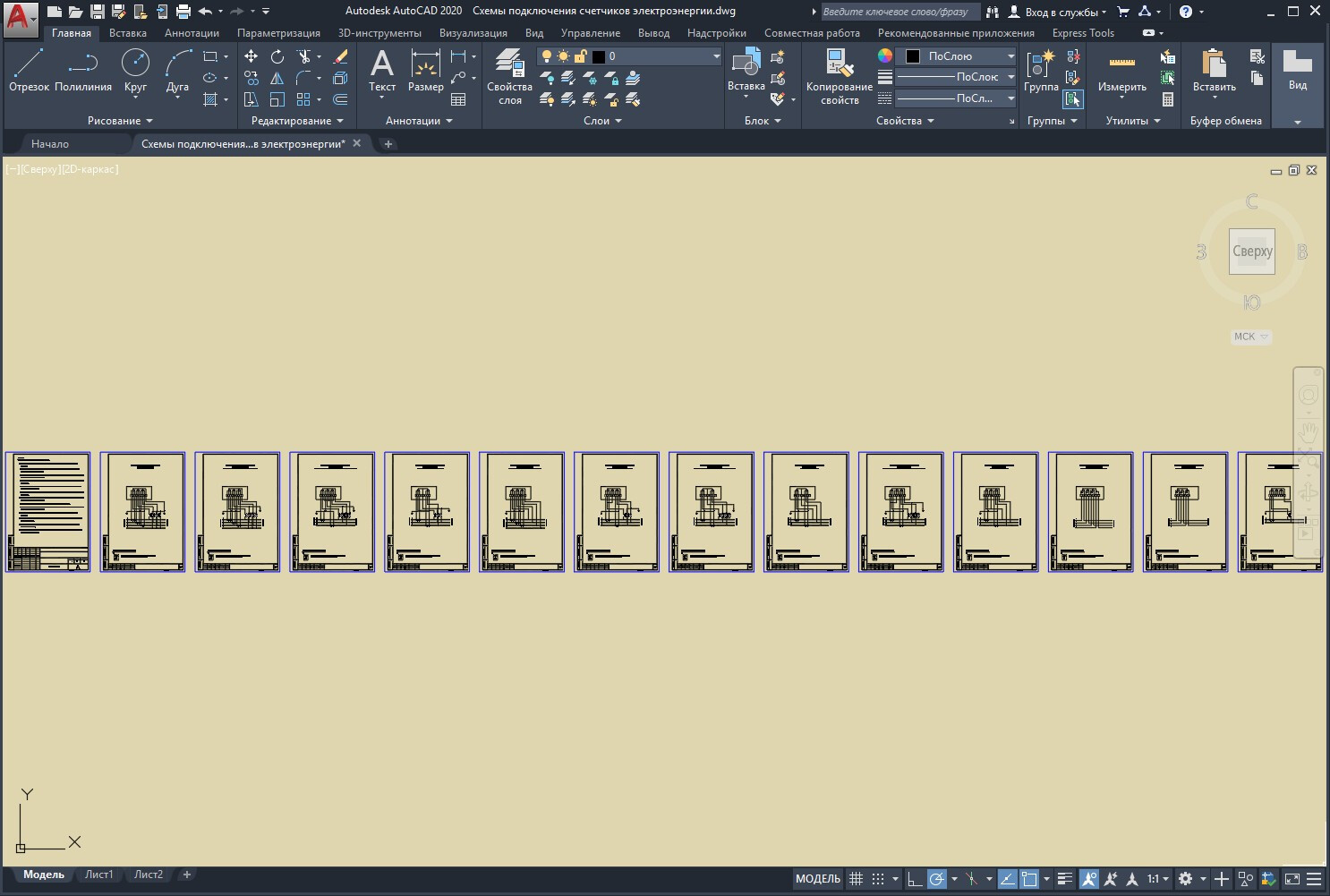

• AutoCAD 2D-чертеж .dwg (версия 2010 и выше);

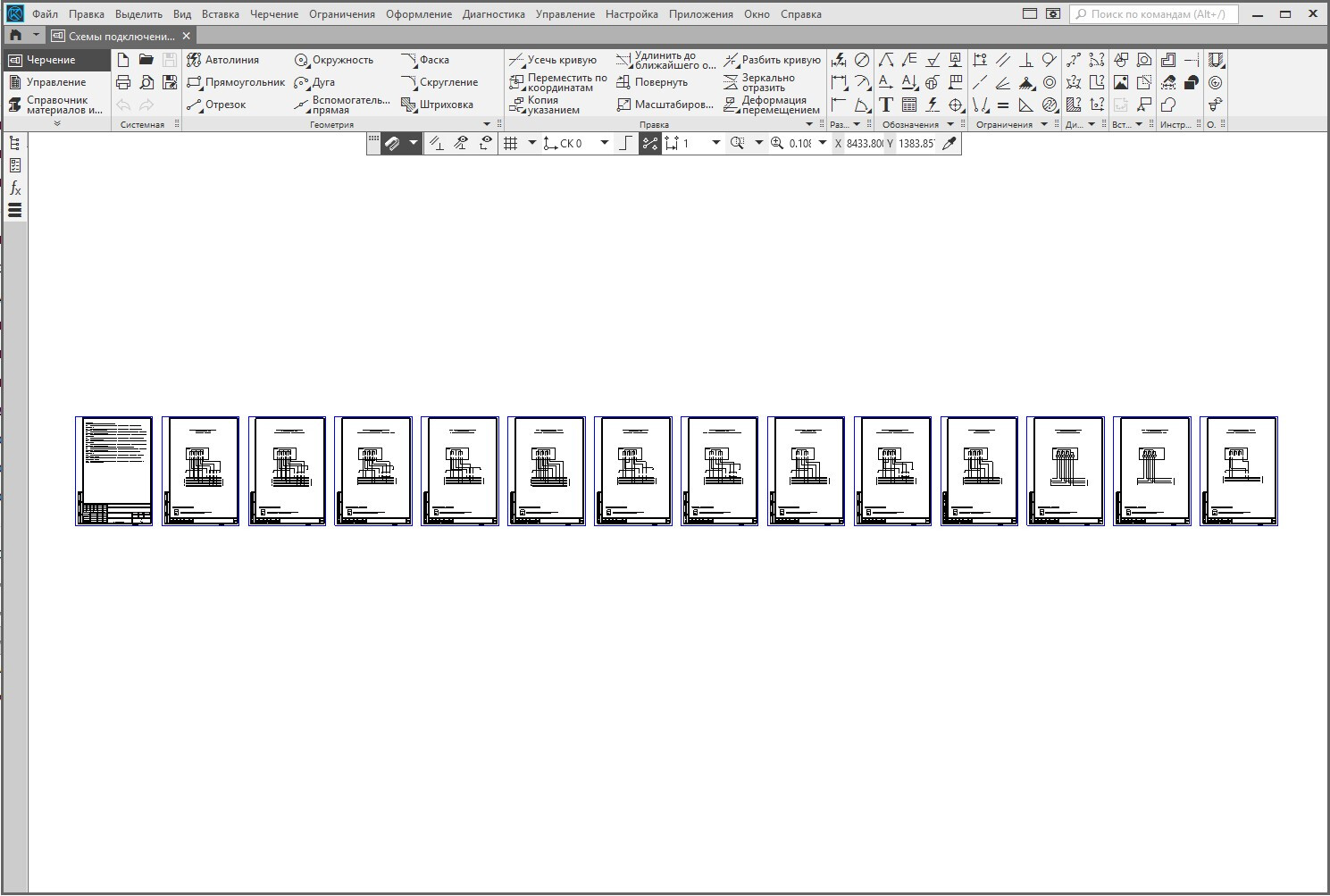

• КОМПАС 3D фрагмент .frw (версия v20 и выше, импортированный из AutoCAD 2010).

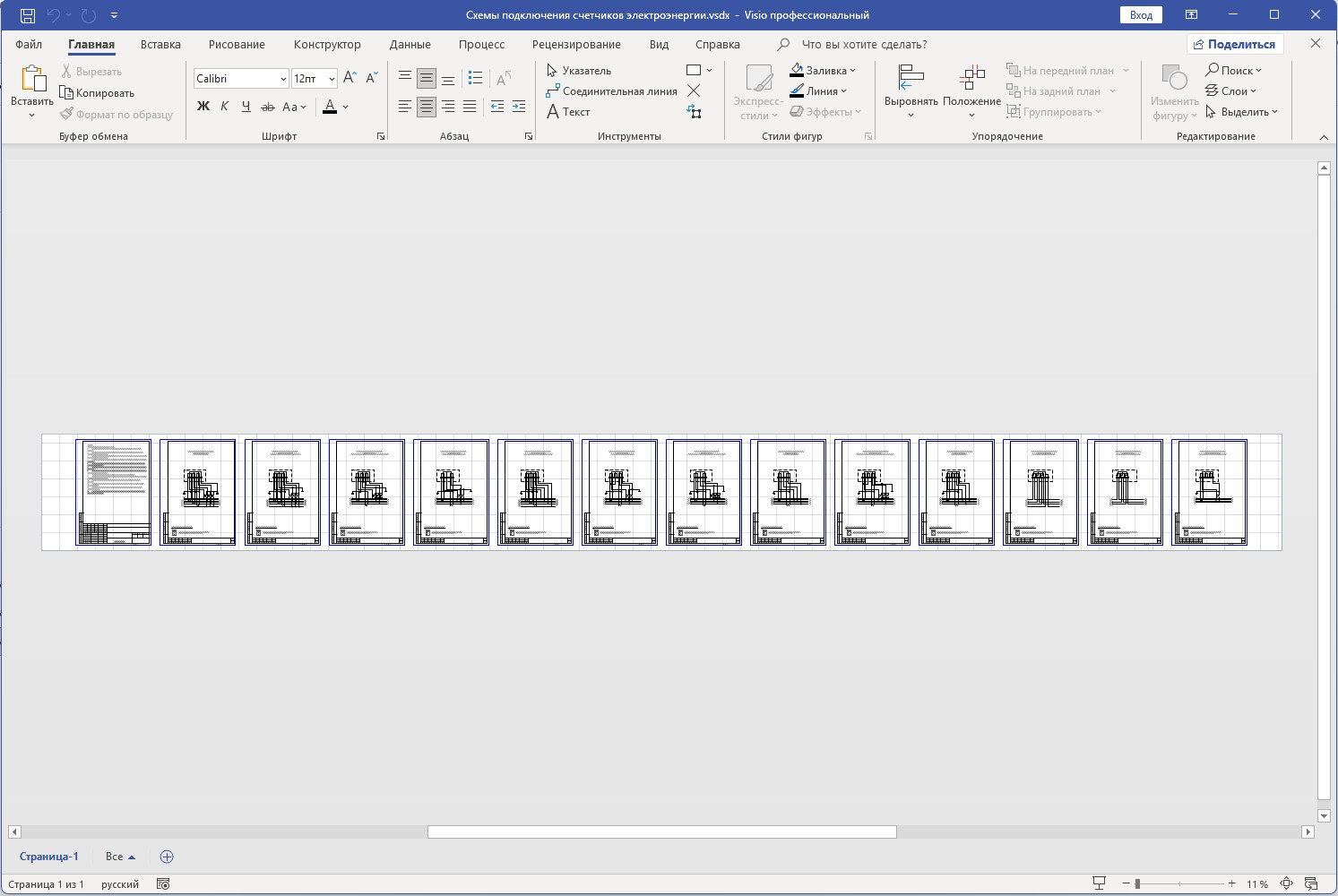

• MS Visio документ .vsdx (версия 2021 и выше, импортированный из AutoCAD 2010).
