Схемы электрические ВРУ

Документация на однолинейные схемы вводно‑распределительных устройств (ВРУ)

Однолинейные электрические схемы ВРУ — обязательный элемент проектной и рабочей документации при организации электроснабжения зданий и сооружений. Такие схемы наглядно отражают структуру распределительной сети, состав оборудования, параметры цепей и логику коммутации. Документация востребована проектировщиками, электромонтажниками и службами эксплуатации: она упрощает согласование, монтаж и последующее обслуживание электроустановок.

Мы предлагаем подборку однолинейных схем для широкого ряда типоразмеров ВРУ, что позволяет подобрать оптимальное решение под конкретную нагрузку и архитектуру объекта. Схемы соответствуют действующим нормативам и могут использоваться как база для разработки индивидуальных проектов или для интеграции в общую систему электроснабжения.

Линейка типоразмеров ВРУ с однолинейными схемами

В каталоге представлены схемы для следующих модификаций ВРУ1 в климатическом исполнении УХЛ4:

• ВРУ1‑11‑10УХЛ4 — компактное решение для объектов с умеренной нагрузкой.

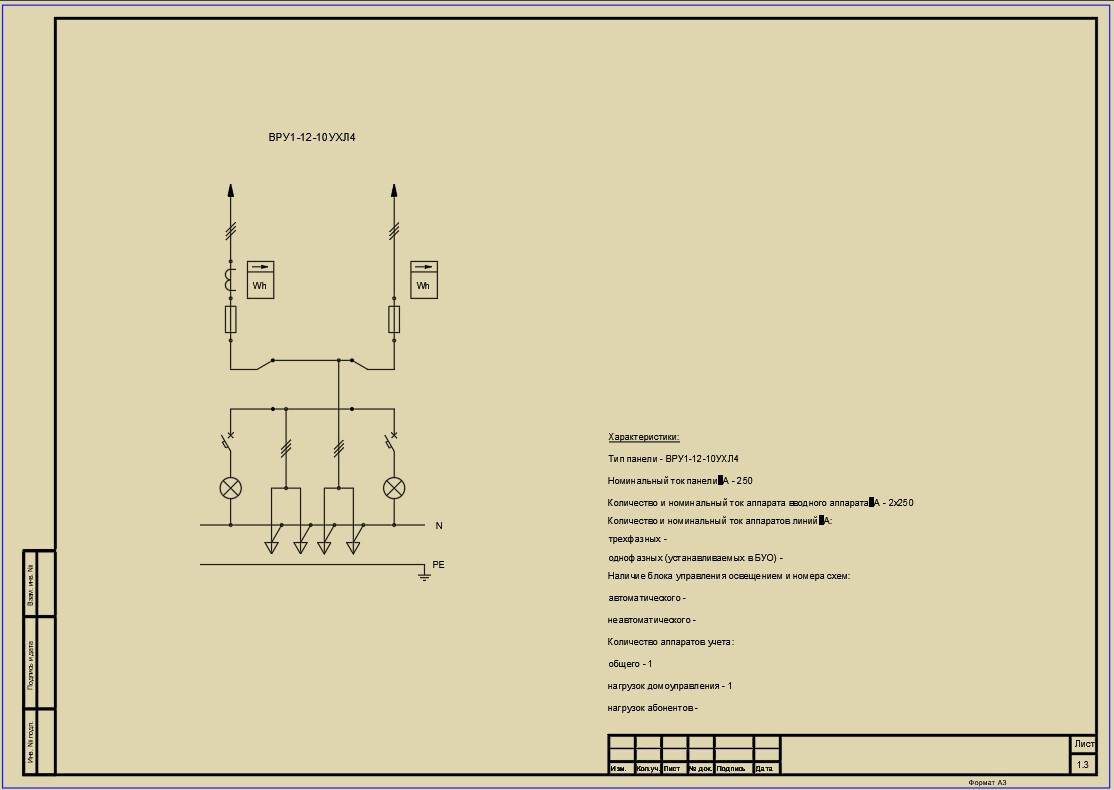

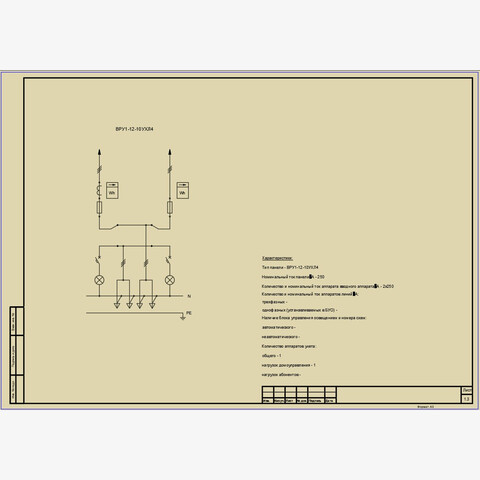

• ВРУ1‑12‑10УХЛ4 — оптимально для небольших распределительных узлов.
• ВРУ1‑17‑70УХЛ4 — вариант с повышенной пропускной способностью.
• ВРУ1‑21‑10УХЛ4 — подходит для типовых распределительных задач.
• ВРУ1‑22‑55УХЛ4 — сбалансированное исполнение для средних нагрузок.
• ВРУ1‑23‑55УХЛ4 — надёжное решение для ответственных участков сети.
• ВРУ1‑25‑55УХЛ4 — модификация с расширенными возможностями коммутации.
• ВРУ1‑26‑65УХЛ4 — для объектов с увеличенными требованиями к распределению мощности.
• ВРУ1‑27‑65УХЛ4 — эффективное решение при росте нагрузки на распределительный узел.
• ВРУ1‑28‑65УХЛ4 — исполнение для сложных схем электроснабжения.
• ВРУ1‑29‑65УХЛ4 — вариант для крупных распределительных систем.
• ВРУ1‑41‑00УХЛ4 — специализированное решение для особых проектных условий.
• ВРУ1‑43‑00УХЛ4 — подходит для нестандартных конфигураций сети.
• ВРУ1‑47‑00УХЛ4 — исполнение с индивидуальной компоновкой оборудования.
• ВРУ1‑49‑00УХЛ4 — решение для объектов с особыми требованиями к схеме распределения.
• ВРУ1‑50‑00УХЛ4 — универсальная модификация для широкого спектра задач.
• ВРУ1‑60‑65УХЛ4 — мощное исполнение для нагруженных распределительных узлов.
• ВРУ1‑61‑65УХЛ4 — финальная позиция линейки для масштабных проектов.

Каждая схема разработана с учётом специфики типоразмера и обеспечивает полную прозрачность структуры распределительной сети: это позволяет корректно подбирать оборудование, рассчитывать токи и обеспечивать соответствие требованиям электробезопасности.

Форматы файлов:

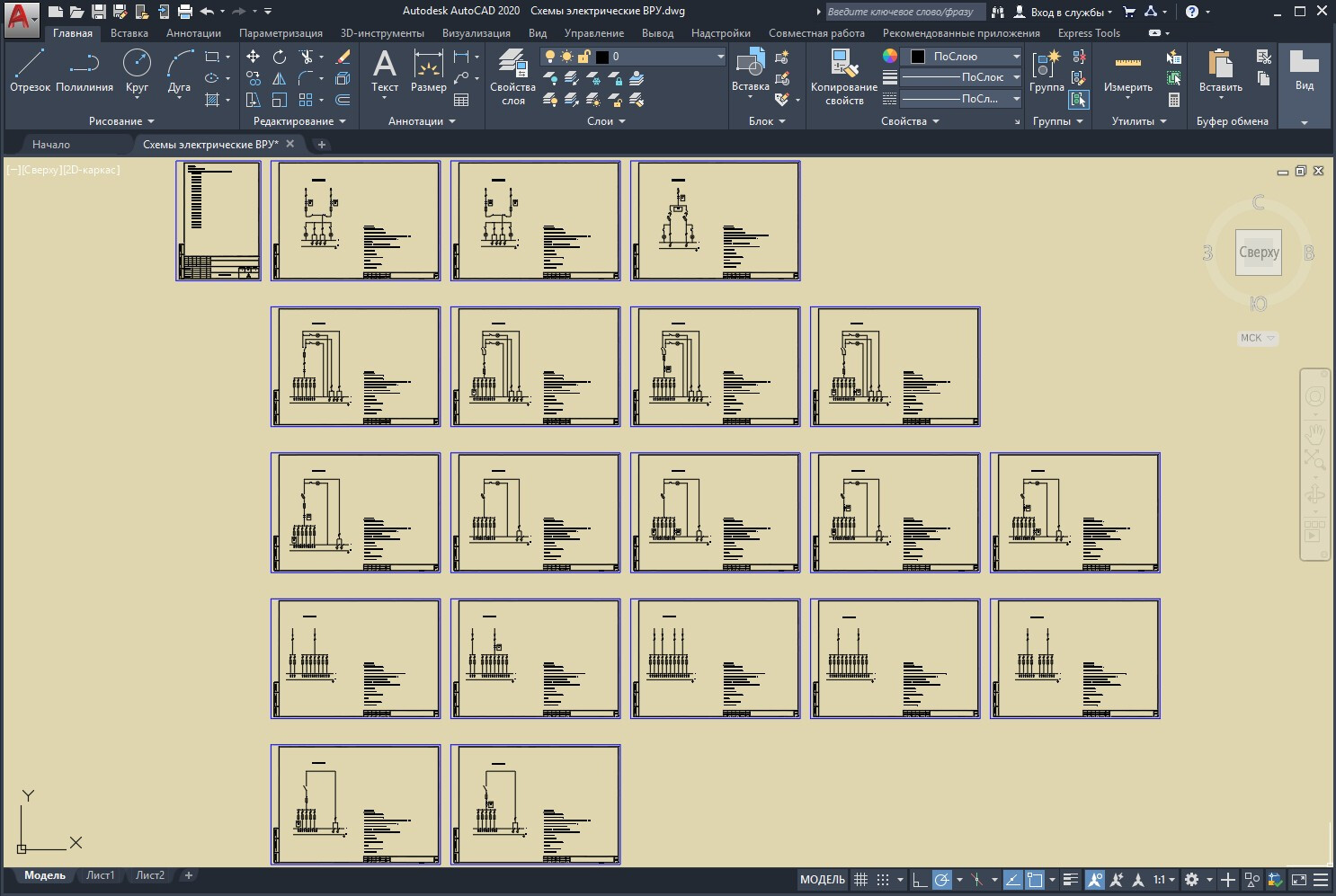

• AutoCAD 2D-чертеж .dwg (версия 2010 и выше);

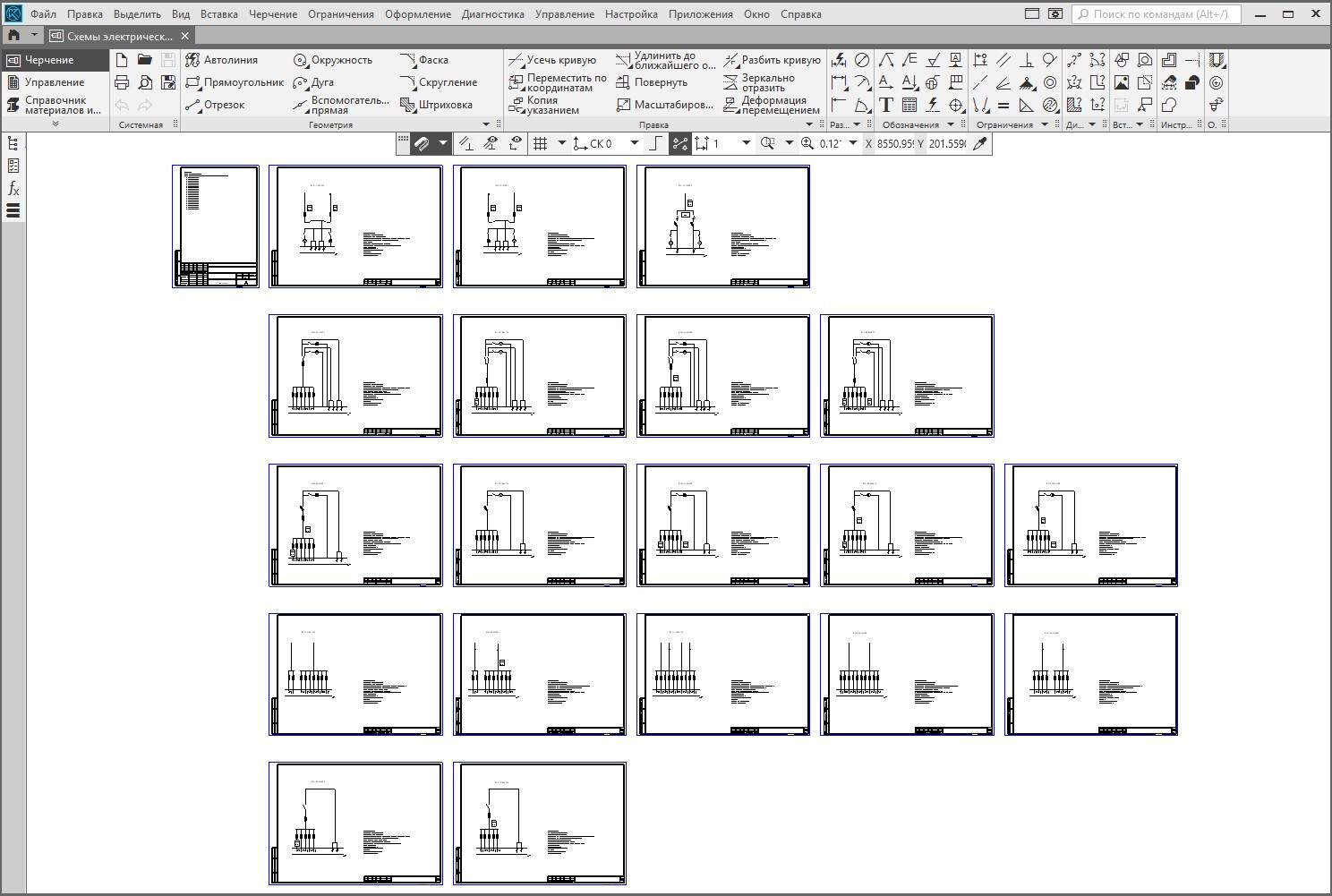

• КОМПАС 3D фрагмент .frw (версия v20 и выше, импортированный из AutoCAD 2010).

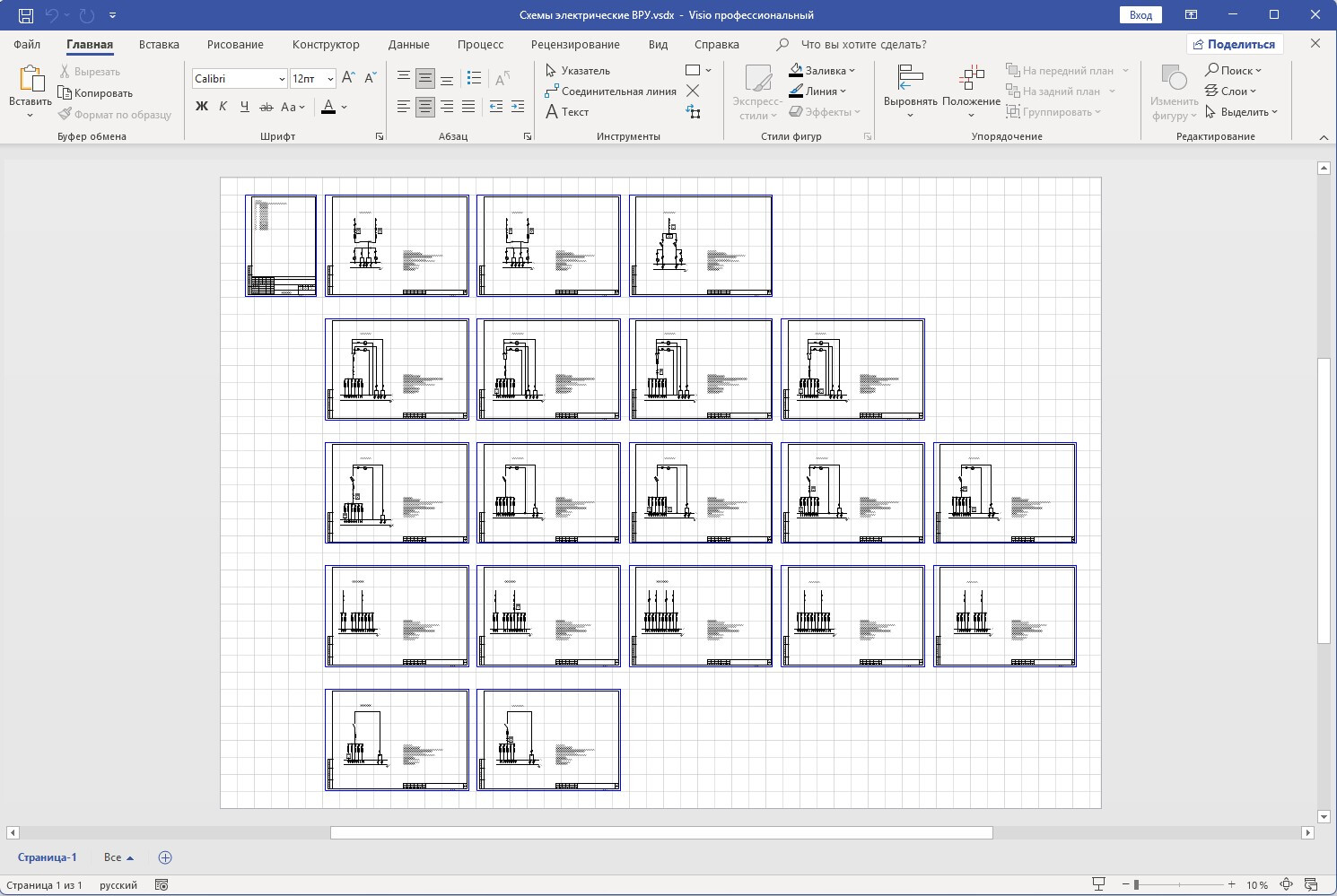

• MS Visio документ .vsdx (версия 2021 и выше, импортированный из AutoCAD 2010).


Просмотреть страницу – «Как скачать?»
