Чертеж зажимов ответвительных

Ассортимент ответвительных зажимов в чертежной документации

В технической документации представлены чертежи ответвительных зажимов ряда востребованных модификаций. Комплект чертежей охватывает наиболее распространённые типоразмеры, востребованные при проектировании и монтаже электротехнических систем.

Перечень типовых моделей зажимов

Документация включает следующие исполнения зажимов:

• серия У‑731М, У‑733М, У‑734М — базовые модели для стандартных схем ответвлений;
• зажим У‑739М — специализированное решение для отдельных монтажных конфигураций;

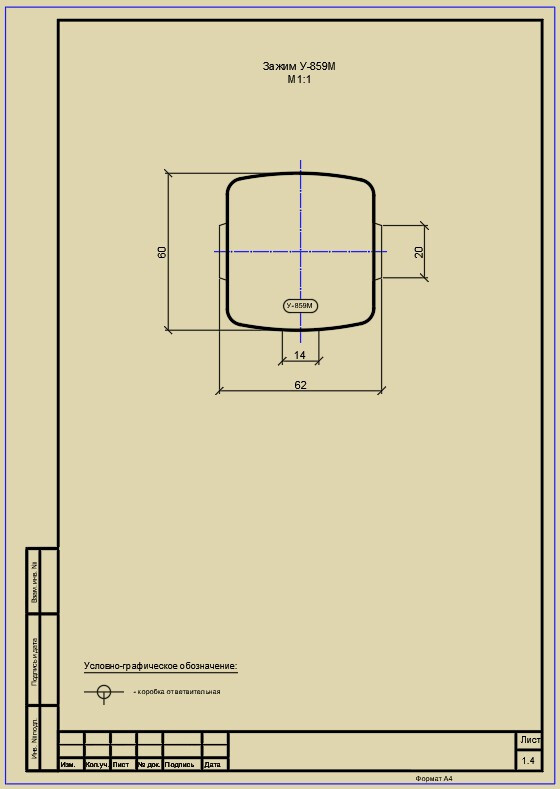

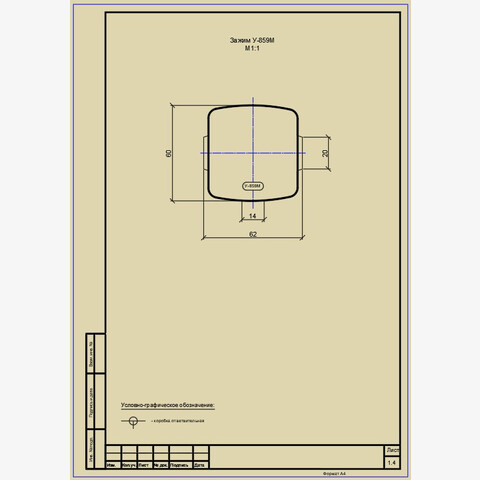

• зажим У‑859М — модификация с оптимизированными присоединительными характеристиками;
• линейка У‑870М, У‑871М, У‑872М — группа изделий, унифицированных по установочным параметрам.

Технические особенности чертежей

Чертежи выполнены в масштабе 1:1, что обеспечивает максимальную точность при переносе габаритов на реальные объекты. В документации детально проработаны габаритно‑установочные размеры — это позволяет корректно планировать размещение зажимов в составе электроустановок и учитывать монтажные допуски на этапе проектирования.

Форматы файлов:

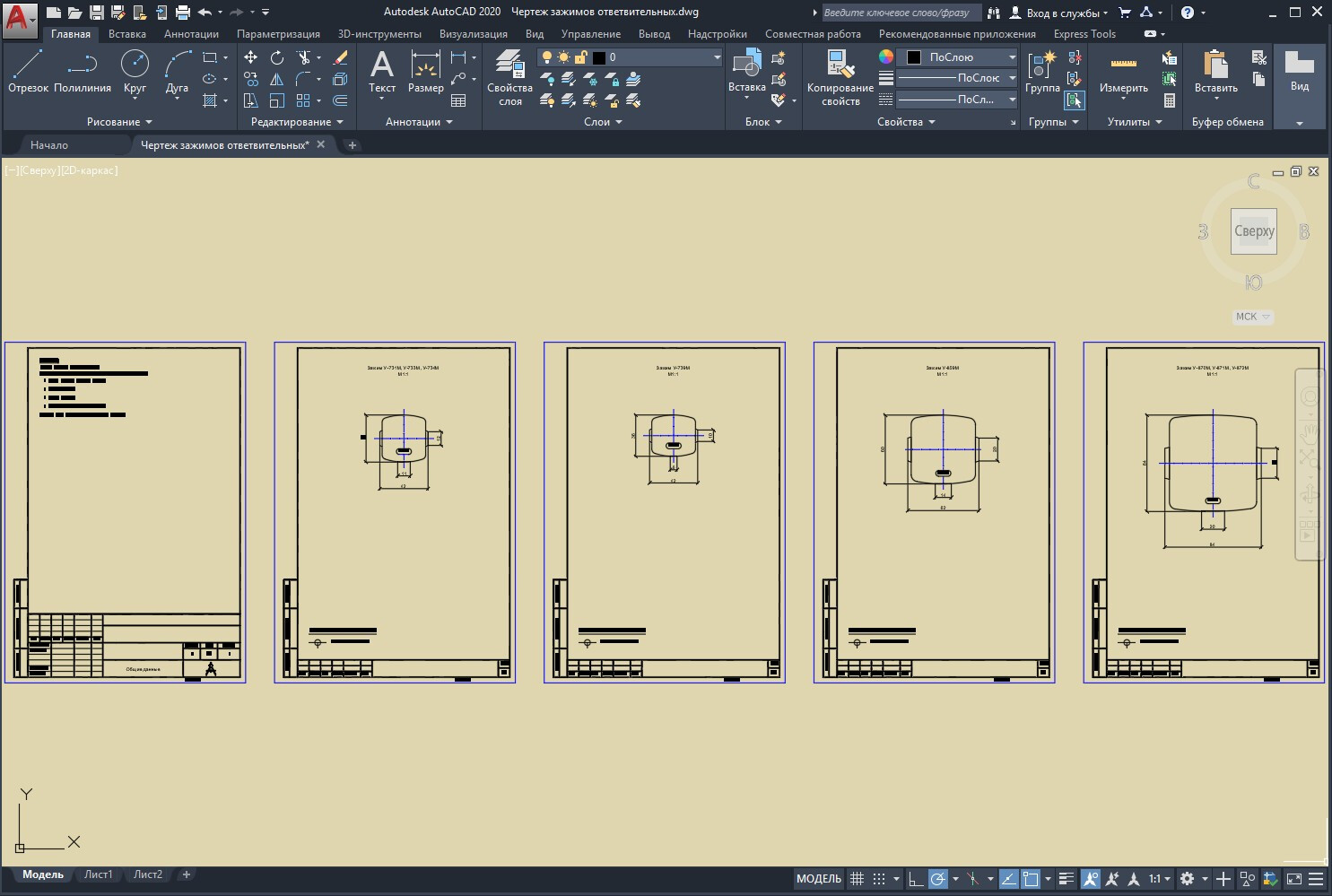

• AutoCAD 2D-чертеж .dwg (версия 2010 и выше);

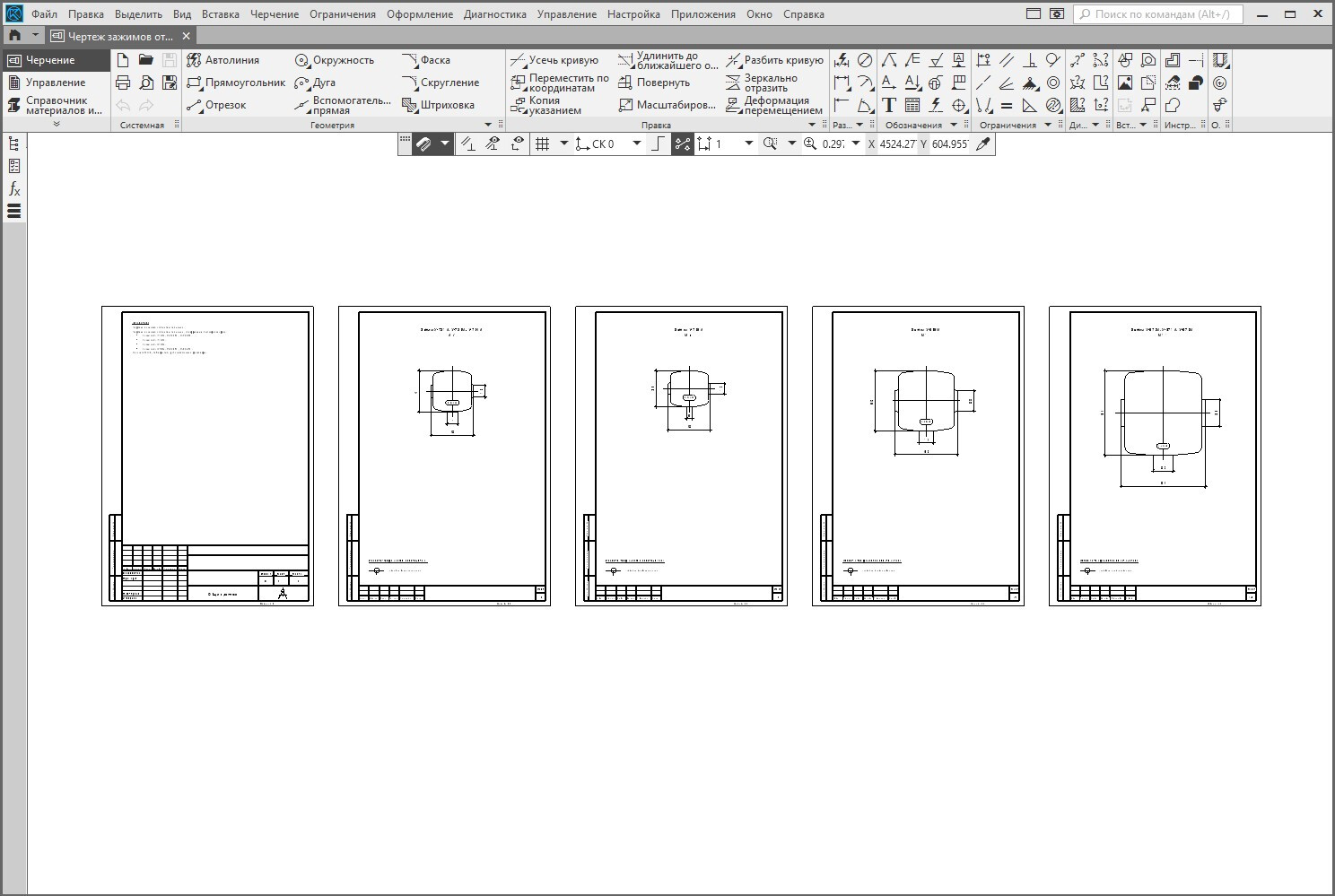

• КОМПАС 3D фрагмент .frw (версия v20 и выше, импортированный из AutoCAD 2010).

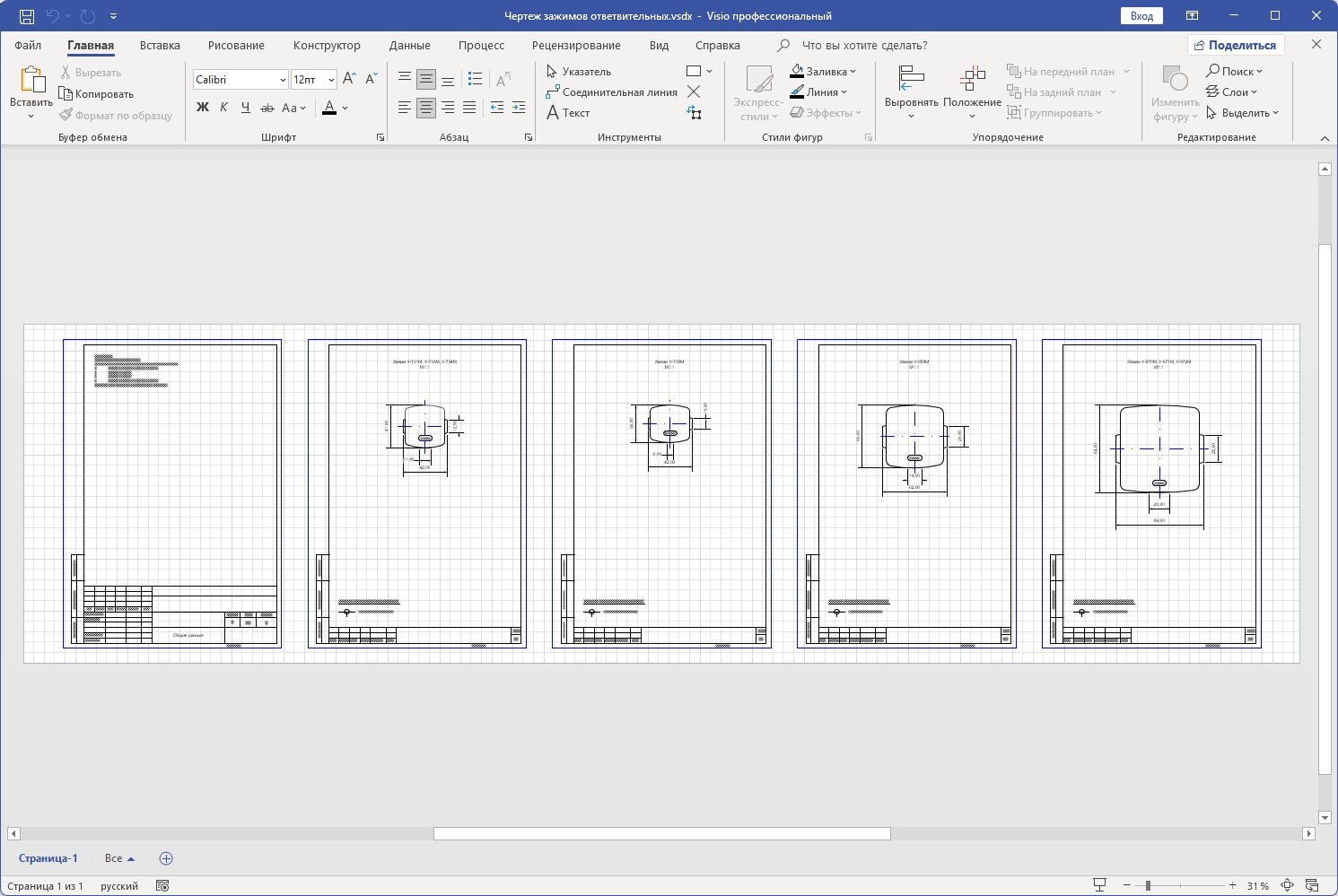

• MS Visio документ .vsdx (версия 2021 и выше, импортированный из AutoCAD 2010).
