Чертеж устройства для создания уклона трансформатора

Чертёж устройства для создания уклона трансформатора — точные виды, разрезы и спецификации материалов

Предлагаем полный комплект чертежей устройства, обеспечивающего корректный уклон трансформатора при монтаже. Документация разработана с учётом требований электробезопасности и стандартов промышленной эксплуатации.

Что входит в комплект?

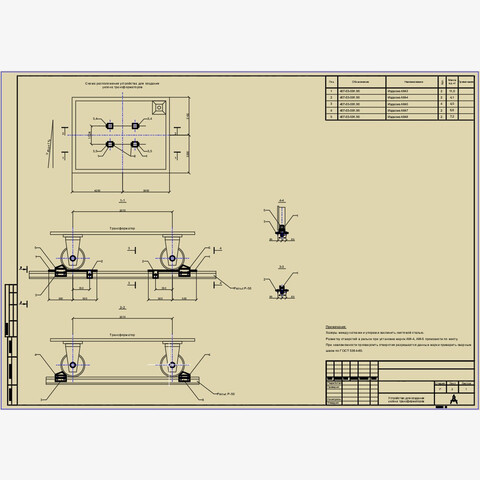

• Схема расположения устройства — показывает, как интегрировать конструкцию в общую монтажную схему, определяет точки крепления и взаимодействие с несущими элементами.
• Конструкторские чертежи изделий — детальные изображения всех компонентов с указанием соединений и конструктивных особенностей.

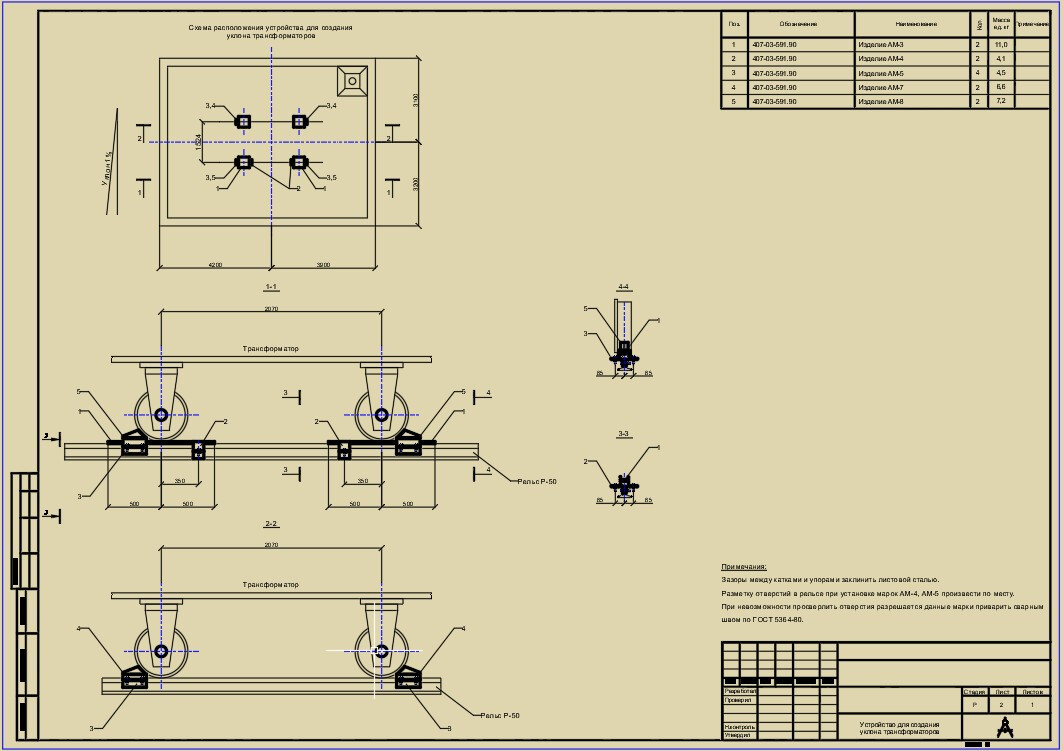

• Виды и разрезы — набор проекций (спереди, сбоку, сверху) и поперечных разрезов для визуализации внутренней структуры.
• Размеры — полная размерная сетка с допусками, гарантирующая точность изготовления.
• Перечни необходимых материалов — спецификации сталей, крепёжных элементов и покрытий с указанием марок и стандартов

Форматы файлов:

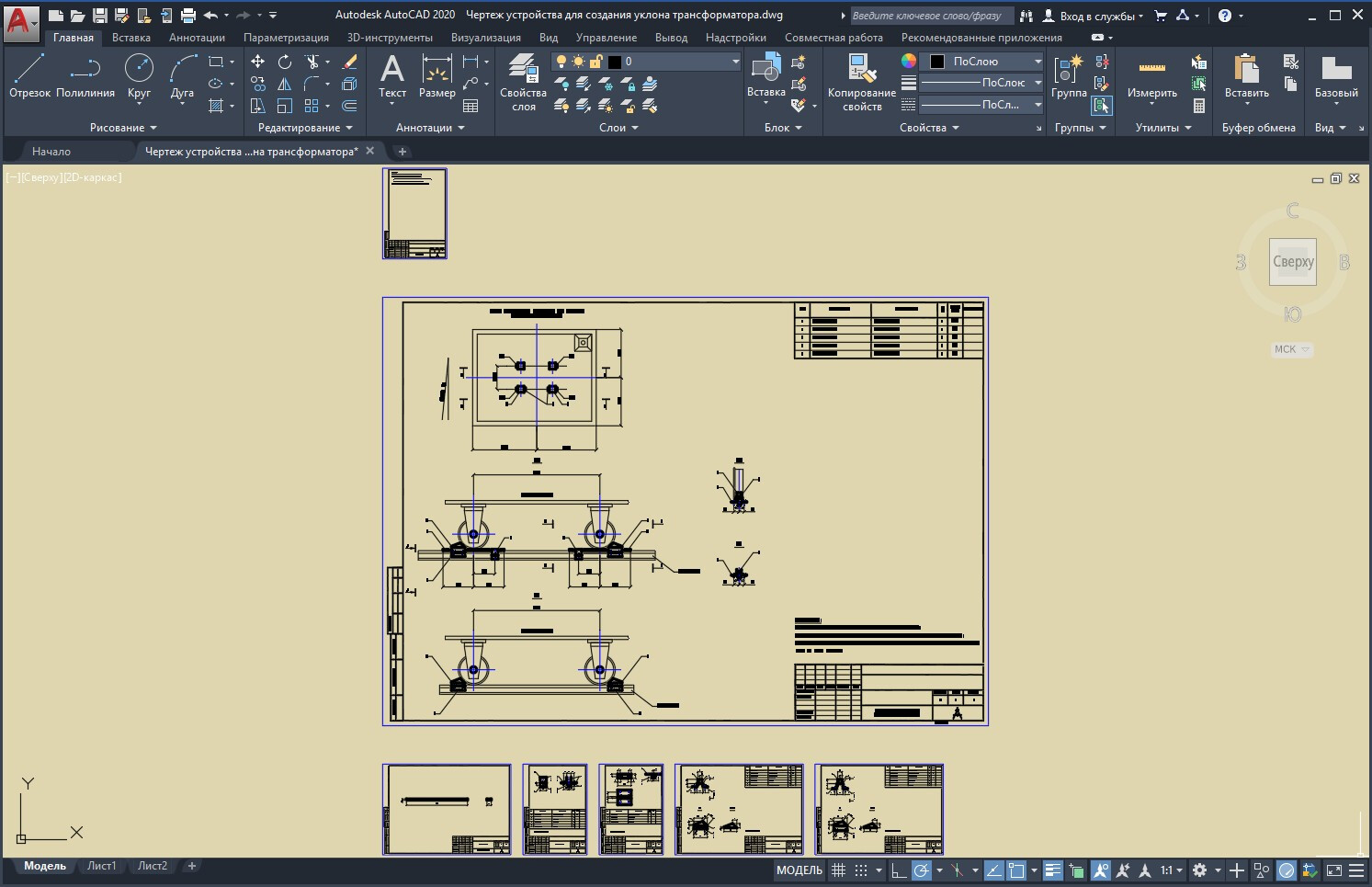

• AutoCAD 2D-чертеж .dwg (версия 2010 и выше);

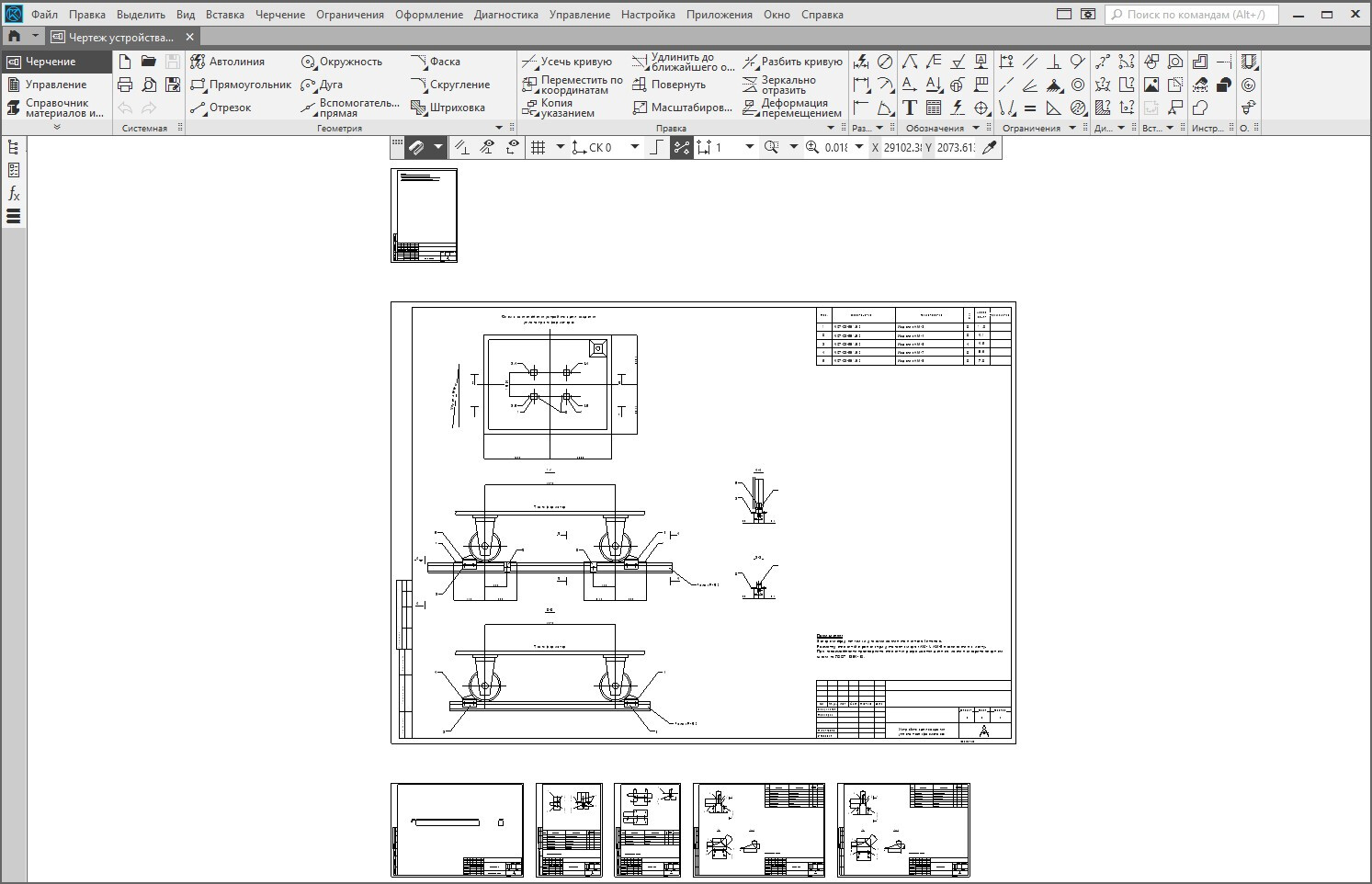

• КОМПАС 3D фрагмент .frw (версия v20 и выше, импортированный из AutoCAD 2010).

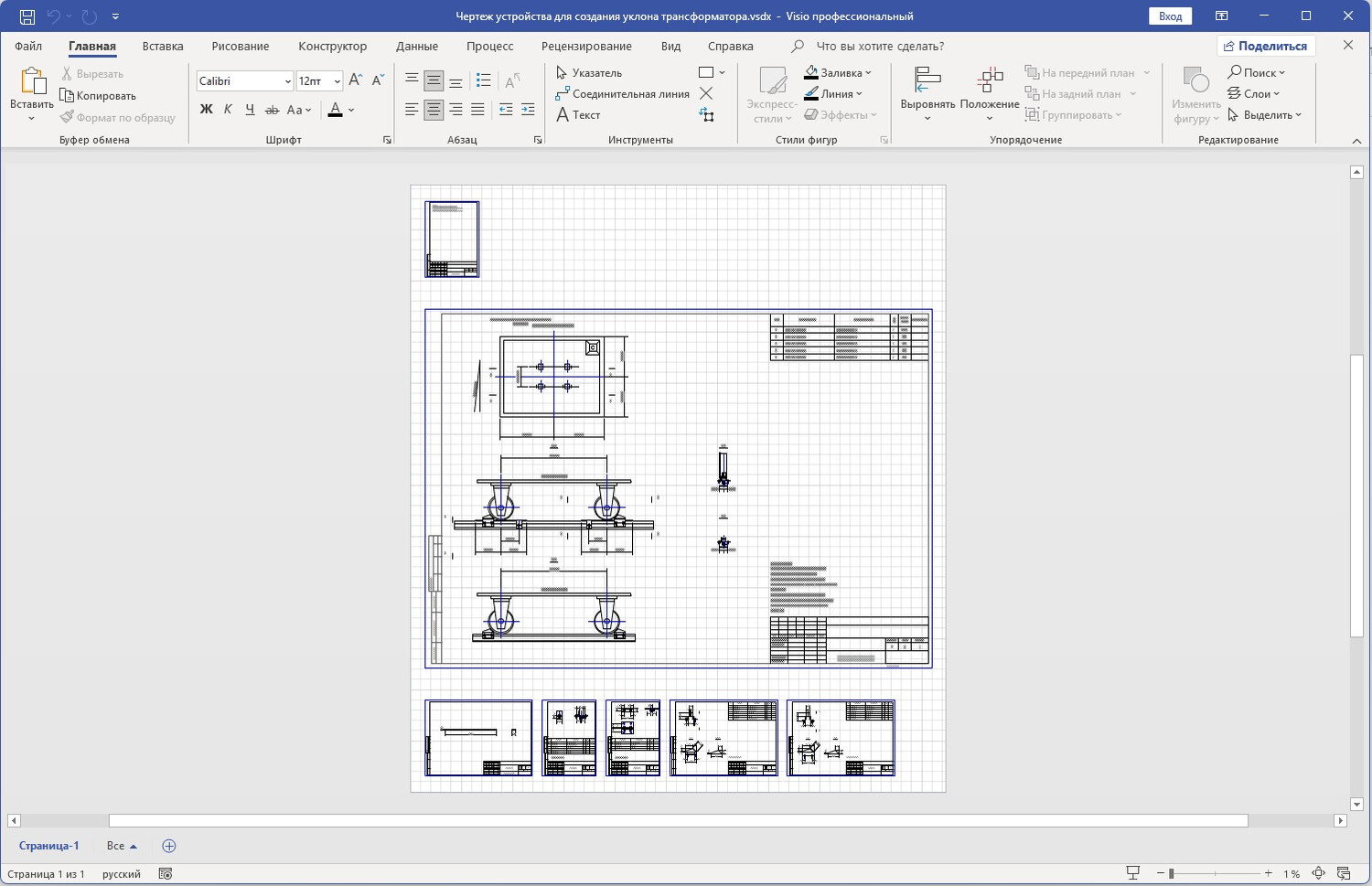

• MS Visio документ .vsdx (версия 2021 и выше, импортированный из AutoCAD 2010).


Просмотреть страницу – «Как скачать?»

Подписывайтесь на рассылку BASEcad и получайте файлы бесплатно!
