Чертеж мини ТЭЦ

Состав комплекта чертежей мини‑ТЭЦ

Представленный комплект технической документации разработан для газопоршневой электростанции малой мощности (мини‑ТЭЦ) и включает полный набор габаритно‑установочных чертежей.

В состав пакета входят следующие материалы:

• графическое изображение установки с фронтальной стороны (вид спереди);
• детальный чертёж задней части оборудования (вид сзади);

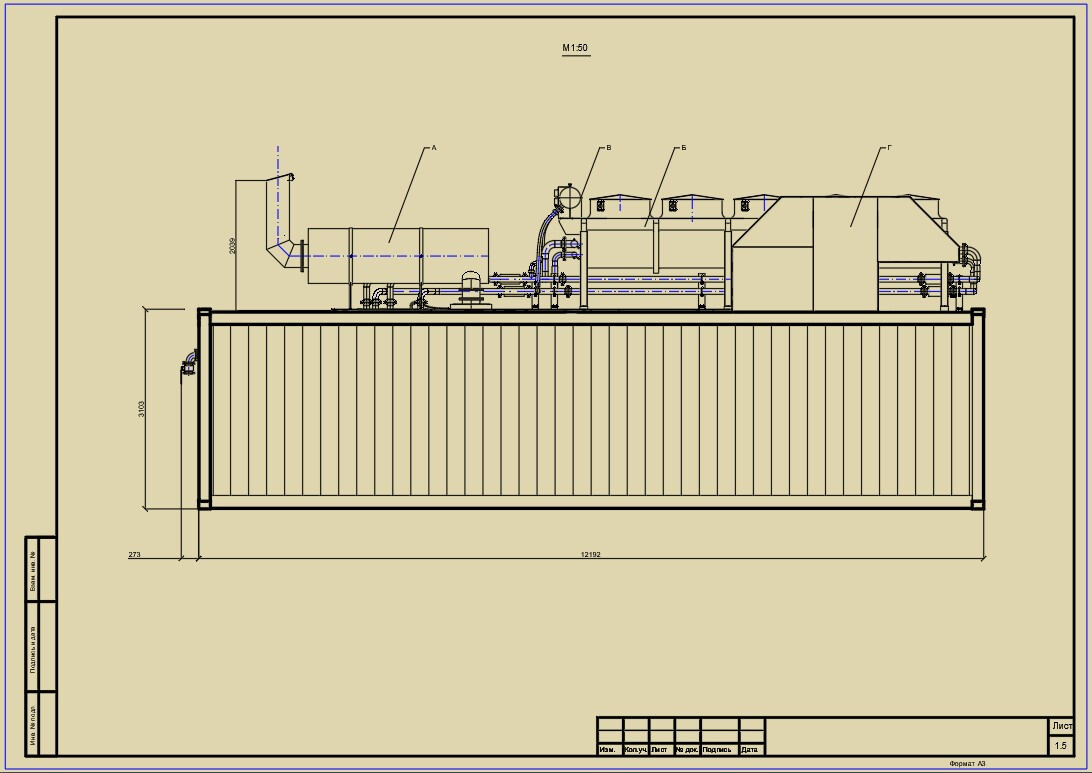

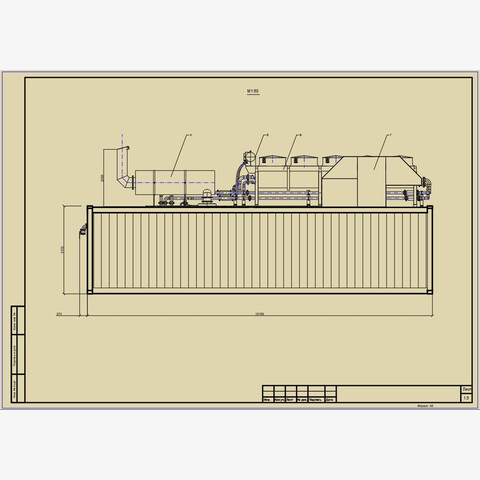

• проекция боковой стороны агрегата (вид сбоку);
• развёрнутое техническое описание с основными характеристиками и особенностями конструкции;
• структурированный перечень всех компонентов и элементов системы.

Параметры оформления

Все чертежи выполнены в едином масштабе 1:50, что обеспечивает достаточную детализацию для монтажных и установочных работ, сохраняя при этом компактность и наглядность изображений. Такой масштаб позволяет чётко отобразить ключевые узлы и соединения, необходимые для корректного размещения оборудования на площадке.

Форматы файлов:

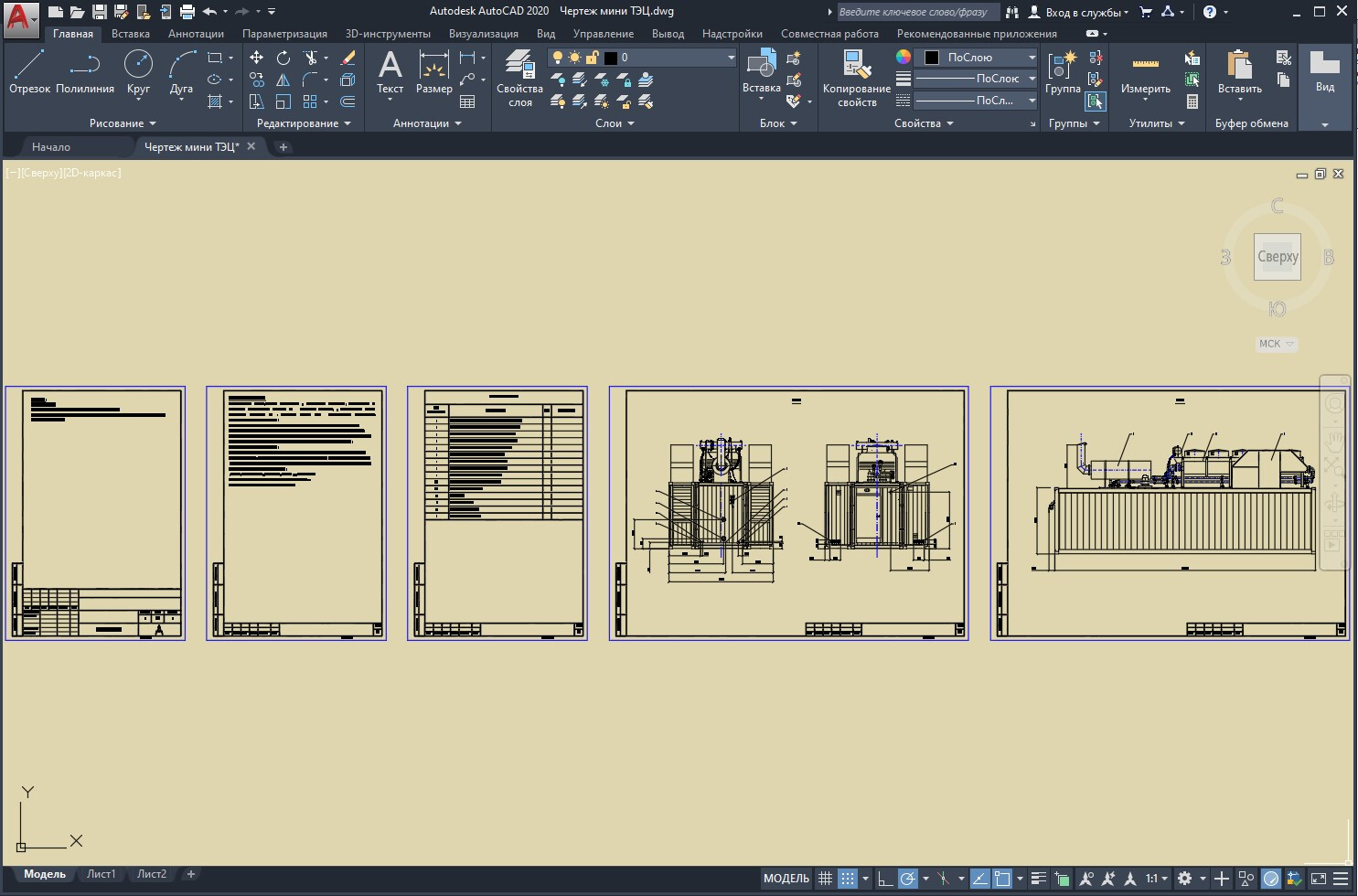

• AutoCAD 2D-чертеж .dwg (версия 2010 и выше);

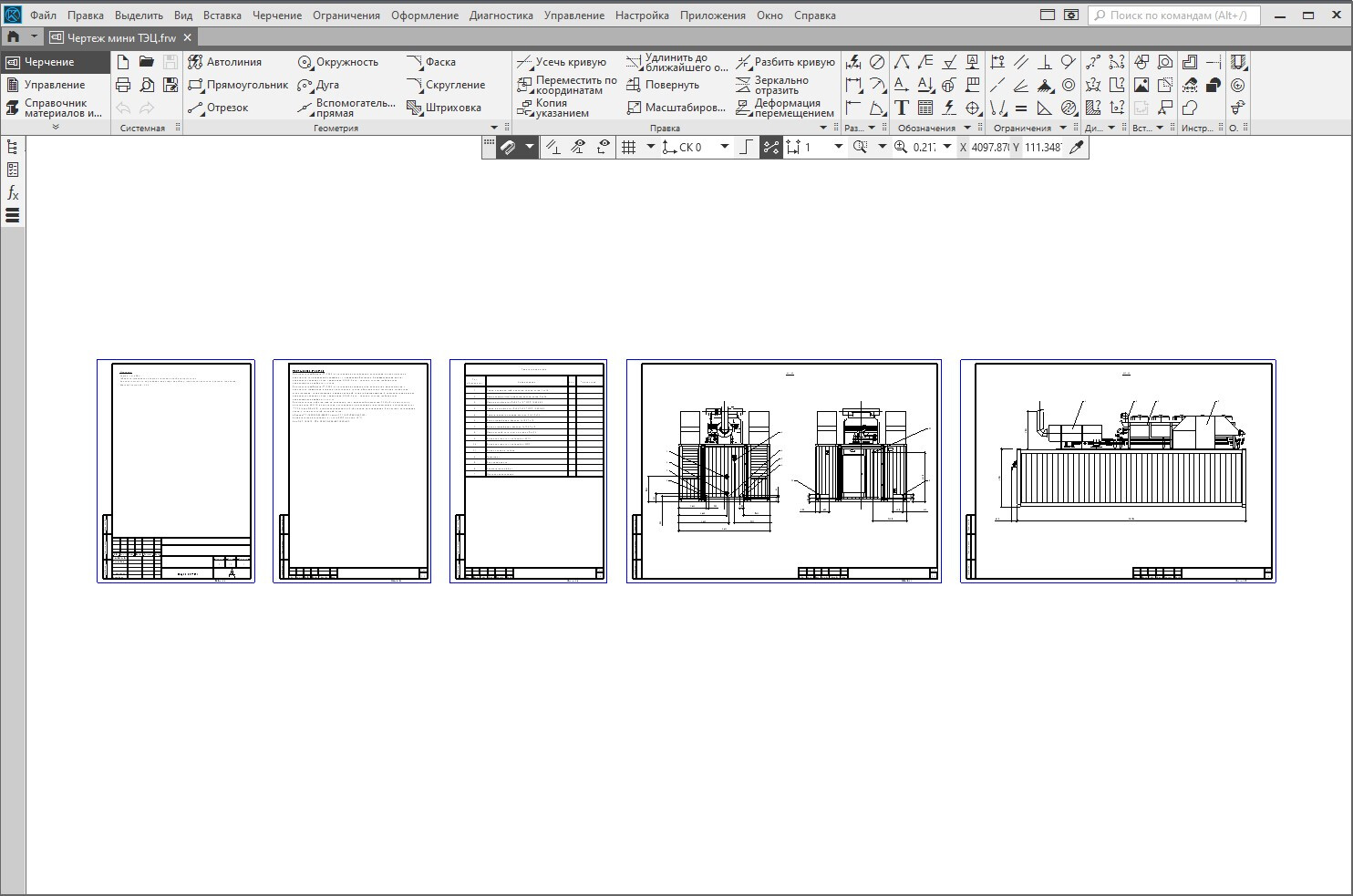

• КОМПАС 3D фрагмент .frw (версия v20 и выше, импортированный из AutoCAD 2010).

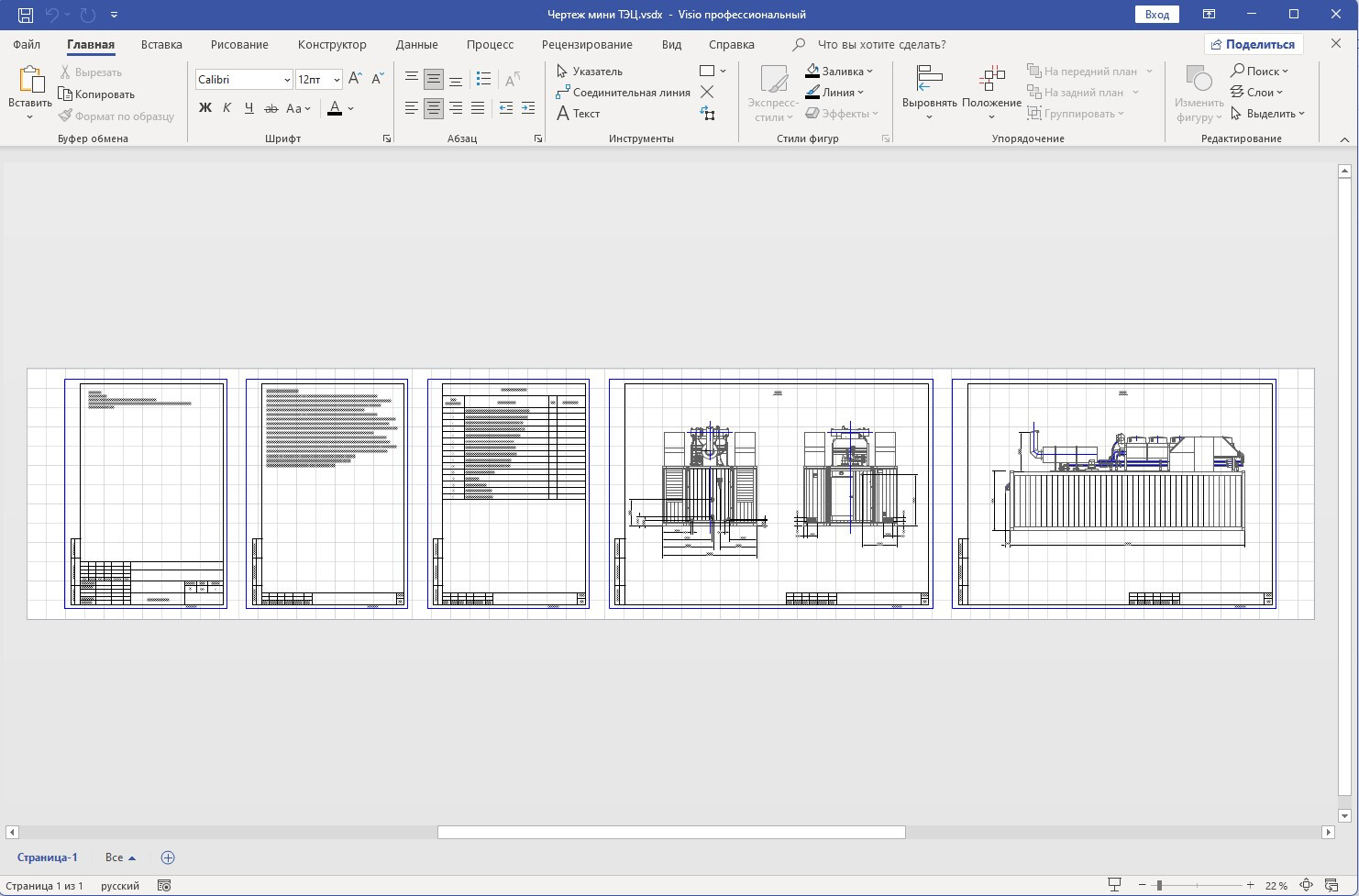

• MS Visio документ .vsdx (версия 2021 и выше, импортированный из AutoCAD 2010).
