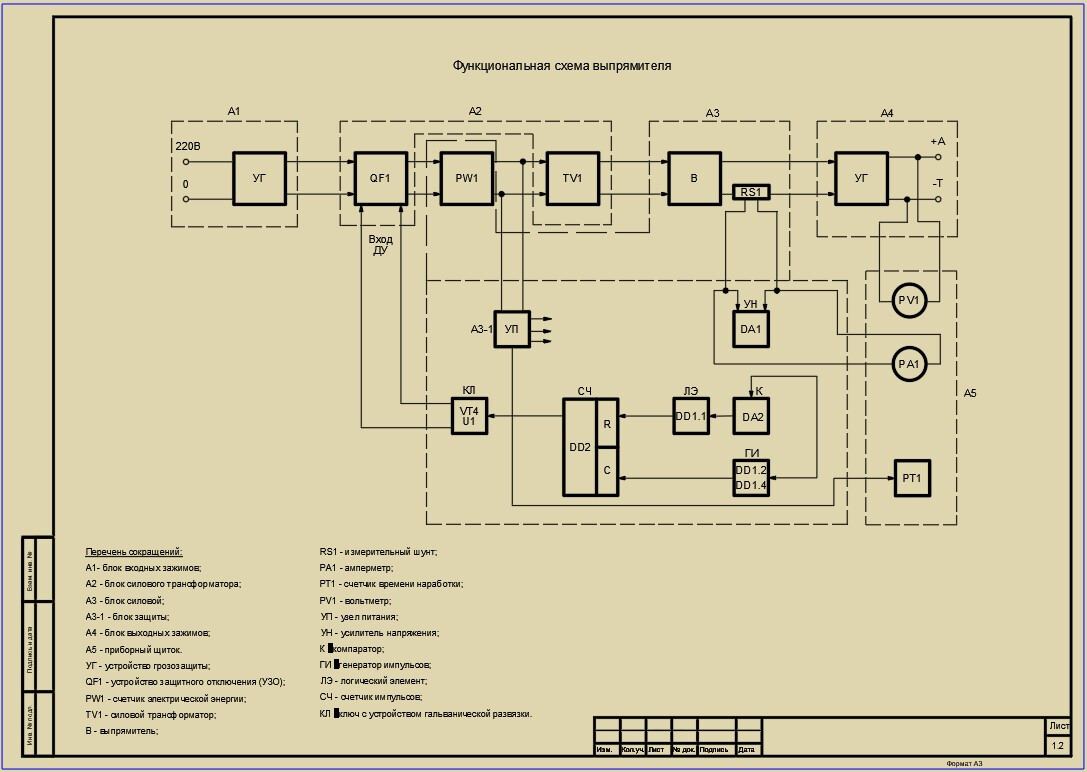

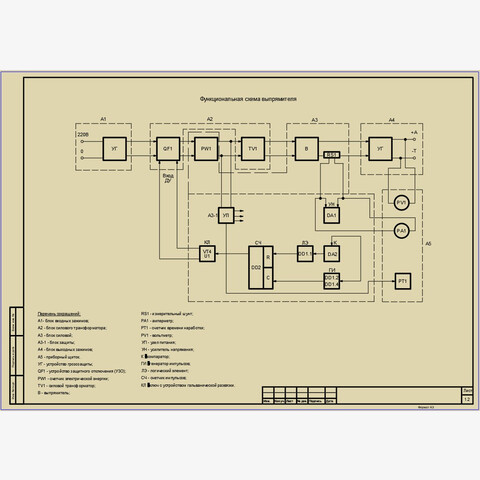

Функциональная схема выпрямителя

Назначение и роль выпрямителя в системе катодной защиты

Представленная функциональная схема описывает работу выпрямительного устройства, интегрированного в систему катодной защиты — технологическое решение, предотвращающее коррозию металлических конструкций и подземных сооружений за счёт создания защитного электрического потенциала.

Выпрямитель выступает ключевым элементом энергопреобразующего узла: он преобразует переменный ток сети в стабилизированный постоянный ток с заданными параметрами, который необходим для формирования защитного потенциала на защищаемом объекте.

Интеграция выпрямителя в катодный преобразователь ОПС‑2‑50‑24‑У

Устройство функционирует в составе специализированного катодного преобразователя модели ОПС‑2‑50‑24‑У. Этот преобразователь разработан для эксплуатации в промышленных условиях и обеспечивает:

• стабильное питание системы катодной защиты;
• поддержание требуемых значений выходного напряжения и тока;
• защиту от перегрузок и коротких замыканий;
• надёжную работу в широком диапазоне внешних условий.

Технические характеристики преобразователя (отраженные в маркировке):

• ОПС — тип оборудования (опрессовочный/преобразовательный стационарный);
• 2 — модификация или серия устройства;
• 50 — номинальный выходной ток, А;
• 24 — номинальное выходное напряжение, В;
• У — климатическое исполнение (умеренный климат).

Функциональная схема выпрямителя позволяет детально изучить:

• структуру и взаимосвязи компонентов устройства;
• последовательность преобразования энергии;
• точки контроля и мониторинга параметров работы;
• интерфейсы взаимодействия с другими элементами системы катодной защиты.

Форматы файлов:

• AutoCAD 2D-чертеж .dwg (версия 2010 и выше);

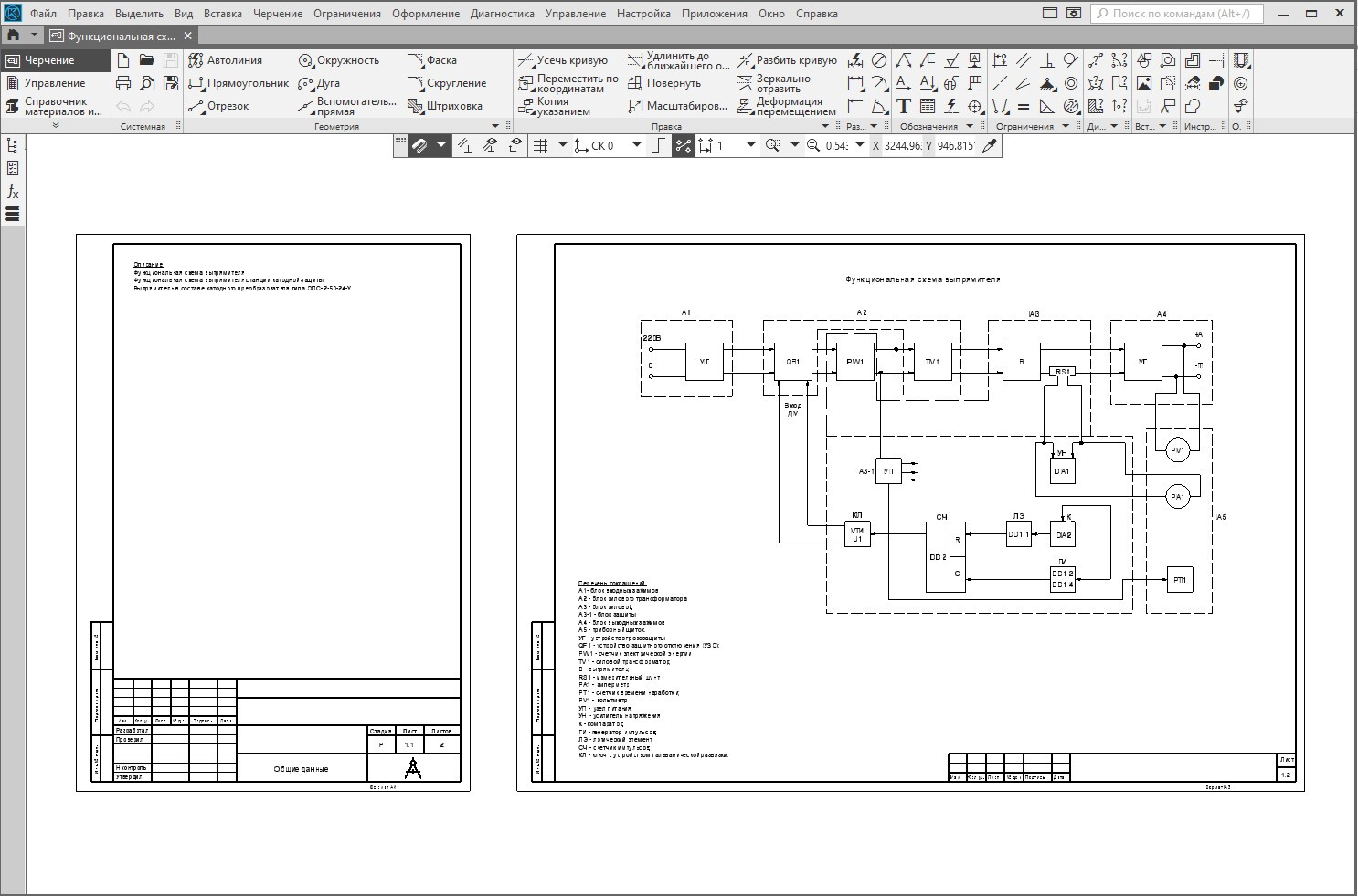

• КОМПАС 3D фрагмент .frw (версия v20 и выше, импортированный из AutoCAD 2010).

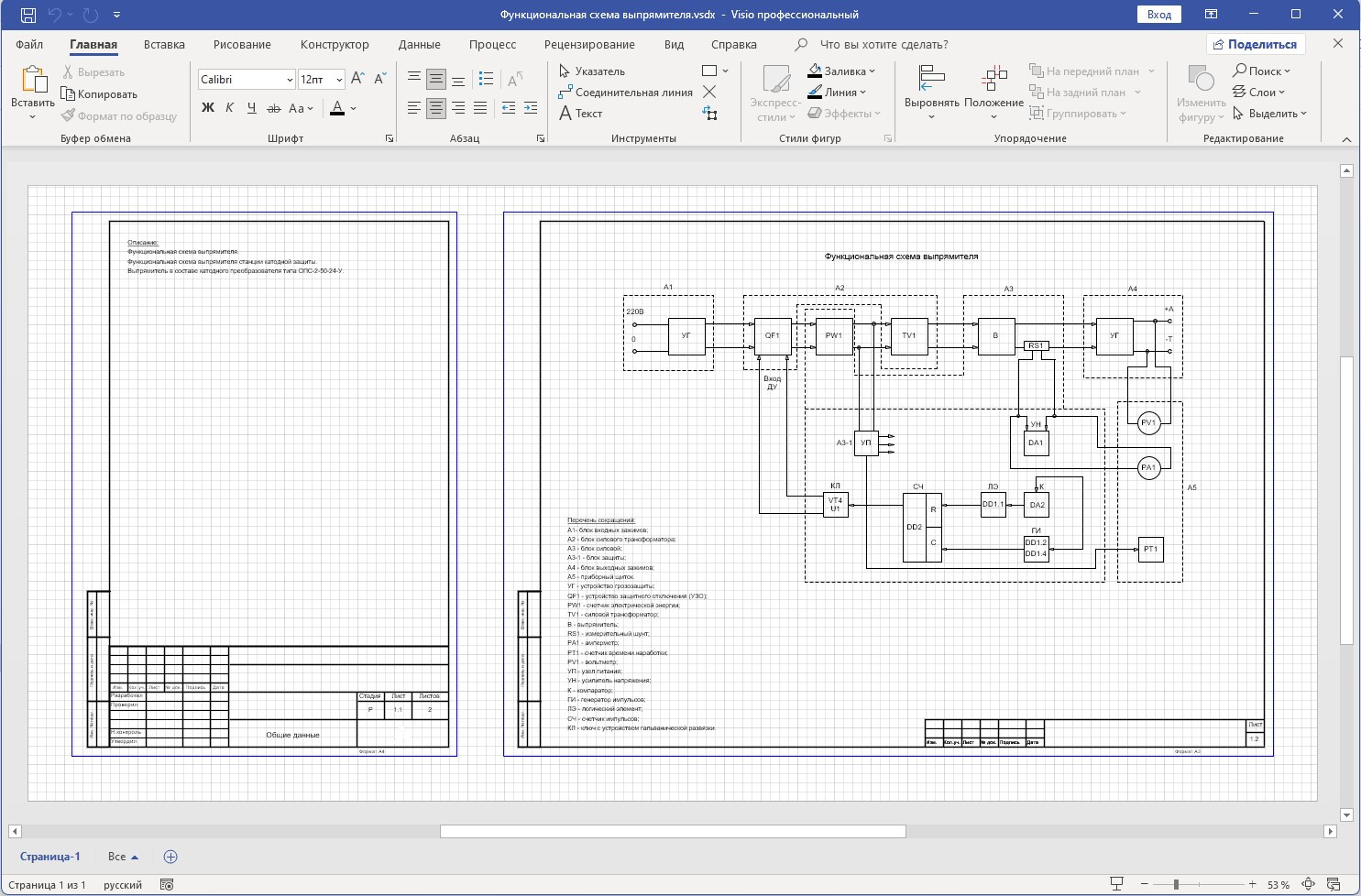

• MS Visio документ .vsdx (версия 2021 и выше, импортированный из AutoCAD 2010).
