Условно-графические обозначения аккумуляторов

Основные системы обозначений

Для единообразного отображения аккумуляторов и электрохимических источников на схемах и чертежах применяются стандартизированные графические символы. Их использование гарантирует однозначное понимание технической документации специалистами вне зависимости от места её составления.

Нормативные документы, регламентирующие обозначения АКБ

Правила графического представления элементов питания закреплены в ряде ключевых стандартов. Рассмотрим основные из них:

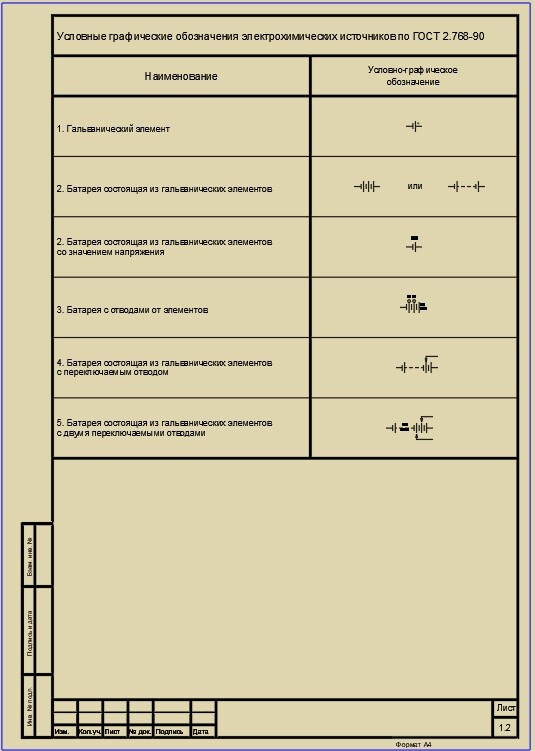

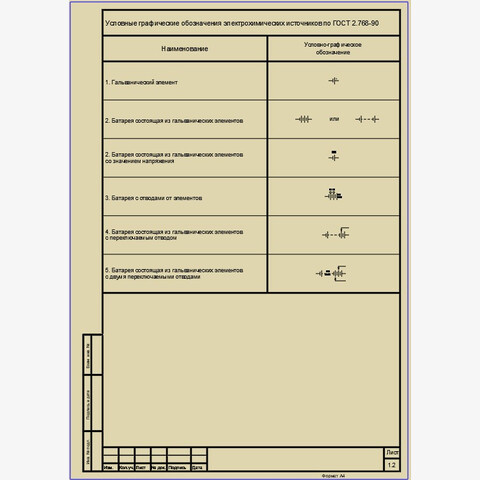

ГОСТ 2.768‑90

Данный государственный стандарт устанавливает условные графические обозначения для электрохимических источников питания. Документ определяет базовые символы, применяемые в отечественной технической документации, и служит основой для унификации схемных решений в российских проектах.

Международный стандарт IEC

Международная электротехническая комиссия (IEC) разработала собственную систему условно‑графических обозначений аккумуляторов. Этот стандарт широко используется в мировой практике и обеспечивает совместимость документации на международном уровне. Применение символов по IEC особенно актуально для проектов с участием зарубежных партнёров или при экспорте оборудования.

ГОСТ 21.210‑2014

Обновлённый российский стандарт, содержащий актуальные требования к условно‑графическим обозначениям электрооборудования, включая аккумуляторы. Документ гармонизирован с современными практиками проектирования и дополняет общие правила, закреплённые в отраслевых нормативах. ГОСТ 21.210‑2014 регламентирует отображение элементов на планах и схемах инженерных систем, что делает его важным ориентиром для проектировщиков и монтажников.

Форматы файлов:

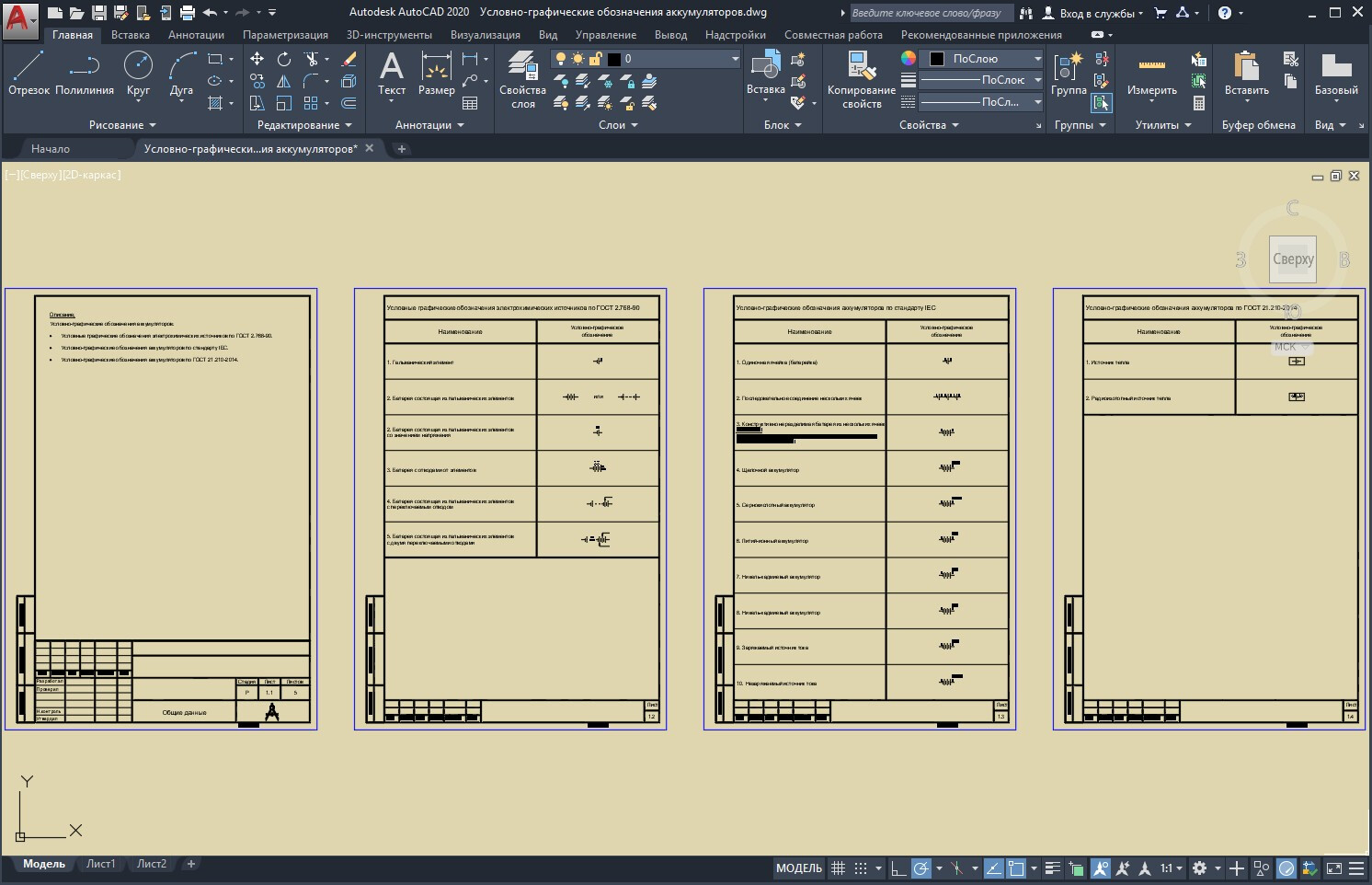

• AutoCAD 2D-чертеж .dwg (версия 2010 и выше);

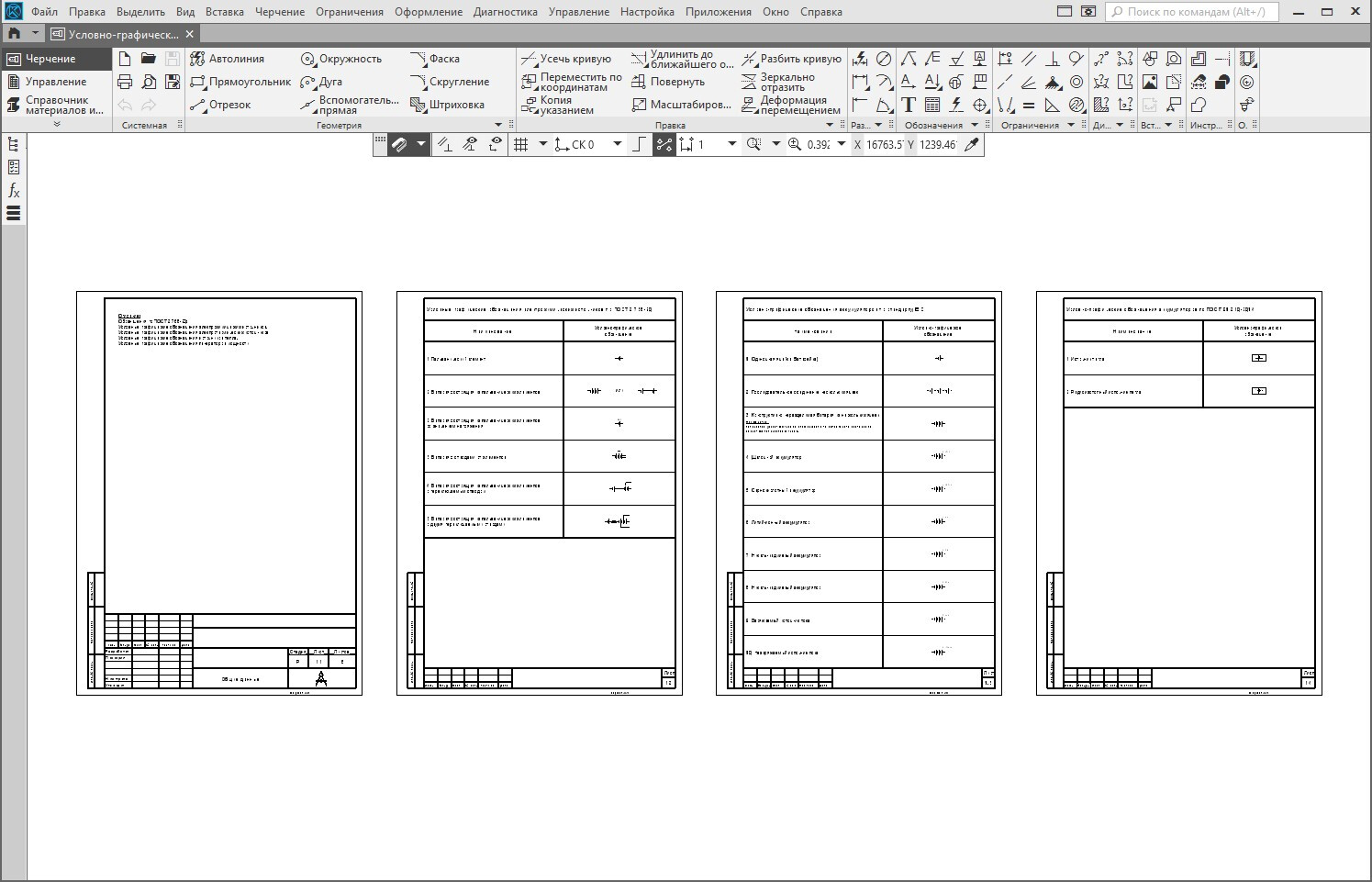

• КОМПАС 3D фрагмент .frw (версия v20 и выше, импортированный из AutoCAD 2010).

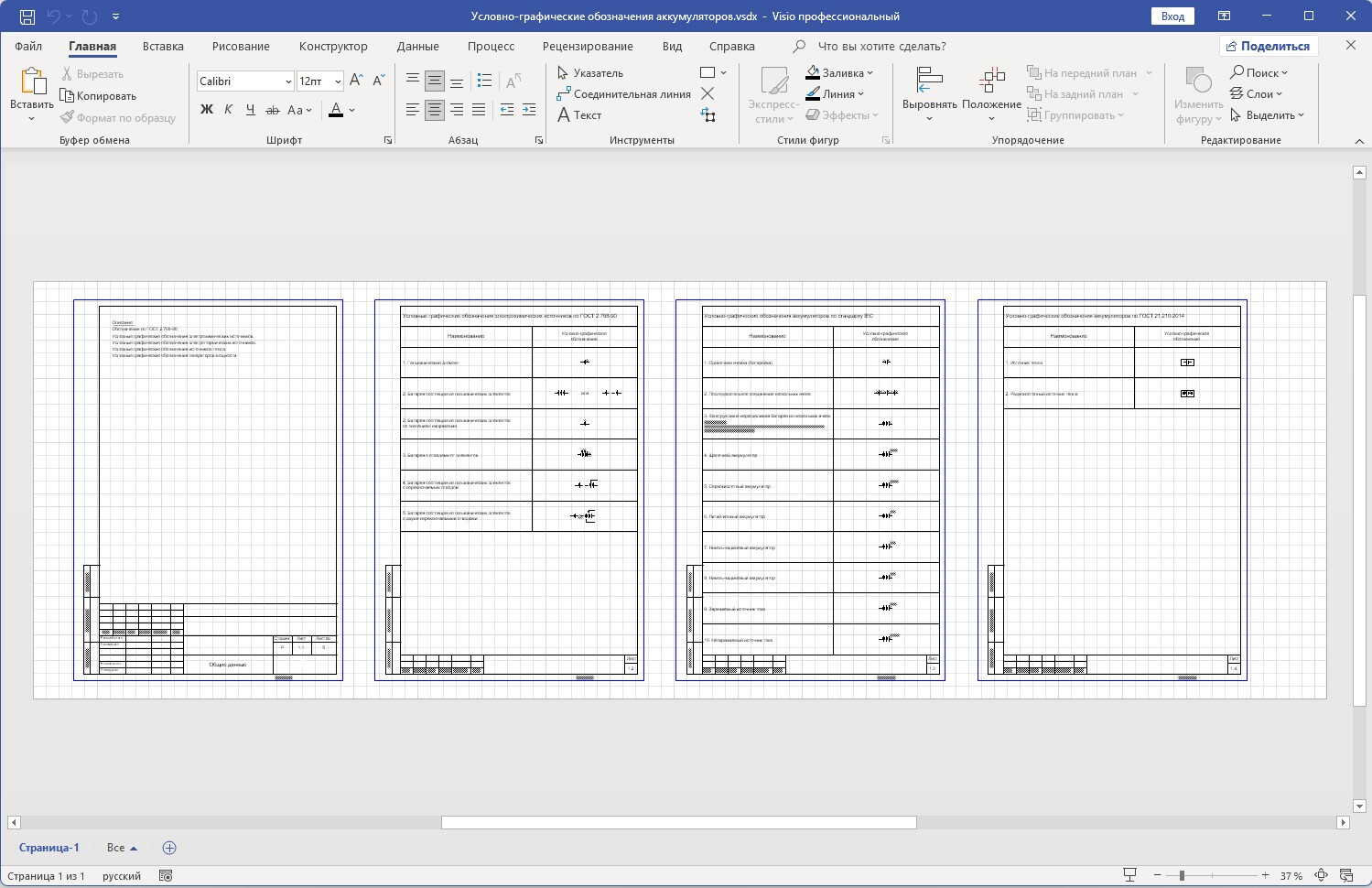

• MS Visio документ .vsdx (версия 2021 и выше, импортированный из AutoCAD 2010).
