Схемы подключения датчиков давления: виды, особенности и нормативные требования

Обзор схем подключения измерительных устройств

В системах автоматизации и контроля широко применяются датчики давления — манометры, дифференциальные манометры и преобразователи давления. Для их корректной работы критически важно соблюдать правила подключения, учитывающие тип среды (жидкость, газ, пар) и особенности технологического процесса.

Основные типы схем измерения для датчиков давления

Схемы измерения давления

В зависимости от расположения точки отбора и характеристик среды используются различные конфигурации подключения:

• для жидкостей и пара:
  • ниже точки отбора;
  • выше точки отбора;
• для сухого газа:
  • ниже точки отбора;
  • выше точки отбора;

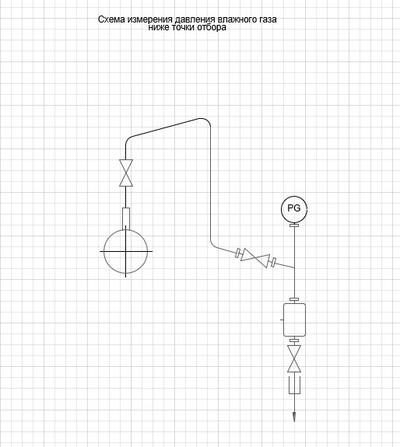

• для влажного газа — ниже точки отбора;
• для агрессивного газа:
  • ниже точки отбора;
  • выше точки отбора;
• для агрессивных или вязких жидкостей:
  • ниже точки отбора;
  • выше точки отбора.

Ключевое отличие схем подключения манометров и преобразователей давления заключается в обязательной установке клапанного блока непосредственно перед преобразователем. Это обеспечивает безопасность и удобство обслуживания оборудования.

Схемы измерения уровня жидкости

Здесь применяются специализированные решения для разных типов резервуаров:

• измерение уровня в закрытом резервуаре;

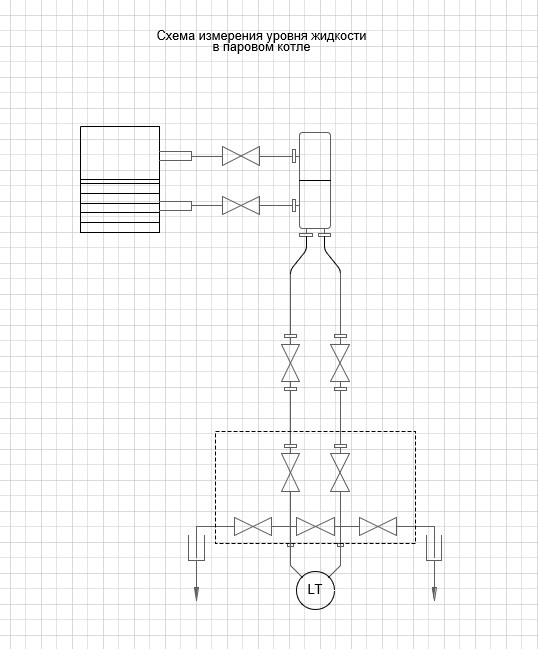

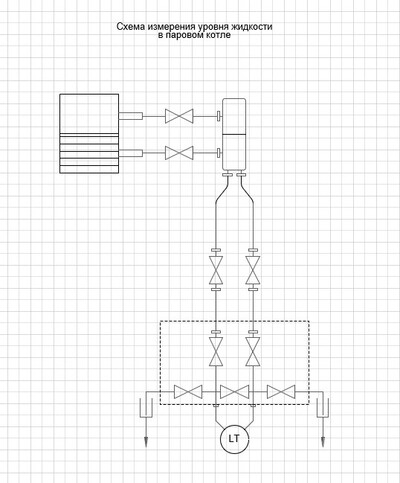

• контроль уровня в паровом котле.

​​​​​​​

Схемы измерения расхода

Для учёта потребления сред используются схемы с сужающими устройствами. Варианты размещения датчика зависят от типа среды и положения относительно сужающего элемента:

• жидкость:
  • ниже сужающего устройства;
  • выше сужающего устройства;

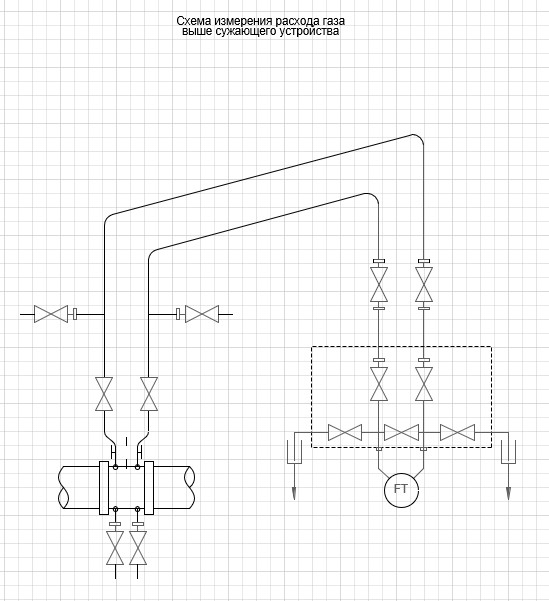

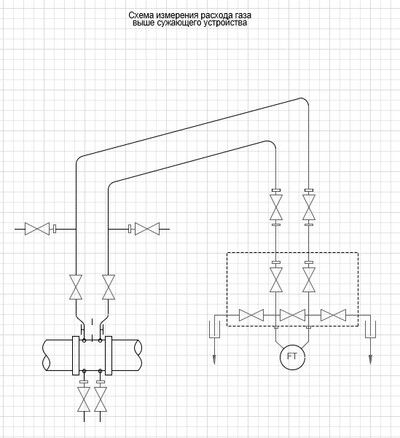

• газ:
  • ниже сужающего устройства;
  • выше сужающего устройства;
• пар:
  • ниже сужающего устройства;
  • выше сужающего устройства.

​​​​​​​​​​​​​​

Нормативная база и техническая документация

При разработке схем руководствуются следующими стандартами:

• ГОСТ 21.208‑2013 — правила выполнения условных обозначений;
• ГОСТ 21.408‑2013 — требования к оформлению рабочей документации;
• ГОСТ 21.205‑2016 — система условных графических обозначений.

Каждая схема включает полный перечень элементов, необходимых для монтажа датчиков, в соответствии с СП 77.13330.2016. Это позволяет:

• точно рассчитать количество материалов;
• определить условия монтажа;
• сформировать комплект рабочей документации марки АТХ.

Материалы для проектирования схем измерения давления и перепада давления

В нашем каталоге представлены следующие ресурсы для разработки схем подключения датчиков давления:

• Схемы измерения расхода.
• Схемы измерения давления.
• Схемы измерения уровня жидкости.
• Схемы подключения преобразователей давления.
• Обозначения по ГОСТ 21.205-2016.
• Обозначения по ГОСТ 21.208-2013.
• Обозначения по ГОСТ 21.408-2013.

Эти материалы упрощают проектирование, обеспечивают соответствие нормативным требованиям и сокращают сроки подготовки рабочей документации.
