Чертеж баскетбольной стойки
329.00 руб.
Техническая документация: чертёж баскетбольной стойки
- Автор: BASEcad
- Артикул: КД_0002
- ПО: AutoCAD 2010, КОМПАС 3D v20, MS Visio 2021
- Форматы: dwg, frw, vsdx
- Теги:
Описание
Характеристики
Отзывы
-
Состав конструкции
Комплект конструкторской документации представляет собой полный набор чертежей для изготовления стандартной баскетбольной стойки. Конструкция включает три ключевых элемента, каждый из которых детально проработан в проекте:- прочная металлическая стойка — несущая основа всей конструкции;
- баскетбольный щит — жёсткая панель для крепления кольца;
- баскетбольное кольцо — игровой элемент с сеткой, отвечающий стандартам игры.
Особенности комплекта чертежей баскетбольной стойки
Документация выполнена с соблюдением строгого масштаба 1:1, что позволяет максимально точно воспроизвести все элементы конструкции при изготовлении и монтаже. В комплект входят:- изображения изделия с разных ракурсов (виды спереди, сбоку, сверху);
- детальные разрезы ключевых узлов — для понимания внутренней структуры и способов соединения элементов;
- точные размеры всех компонентов — с указанием допусков и предельных отклонений;
- сводные таблицы с перечнем элементов — содержат наименования, количество, материалы и спецификации деталей.
Нормативная основа проекта
При разработке чертежей учтены требования утверждённых типовых проектов, обеспечивающих соответствие конструкции действующим стандартам безопасности и функциональности. За основу взяты следующие документы:ТП 310‑4‑1 «Малые архитектурные формы. Оборудование участков детских яслей‑садов»
Документ регламентирует общие требования к спортивному и игровому оборудованию, размещаемому на открытых площадках дошкольных учреждений. Он задаёт базовые параметры устойчивости, безопасности и эргономики конструкций, предназначенных для эксплуатации в условиях детских площадок.ТП 310‑5‑4 «Альбом IV. КДИ. Изделия заводского изготовления. Изделия деревянные»
Альбом содержит стандарты производства сборных конструкций промышленного изготовления. В контексте данного проекта он определяет требования к:- способам соединения металлических и композитных элементов;
- методам антикоррозийной обработки поверхностей;
- правилам маркировки и упаковки комплектующих для транспортировки и монтажа.
Форматы файлов:

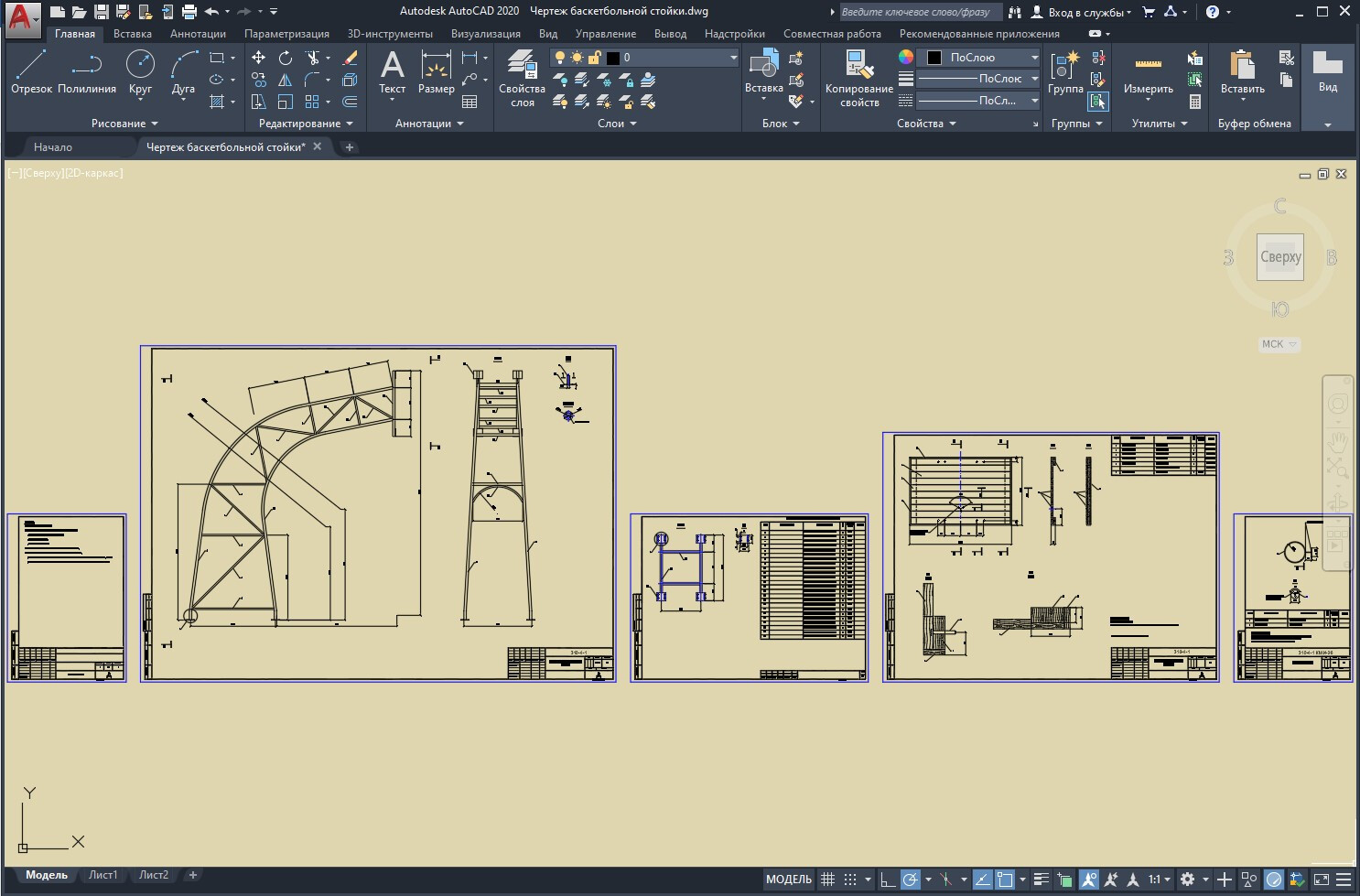

- AutoCAD 2D-чертеж .dwg (версия 2010 и выше);

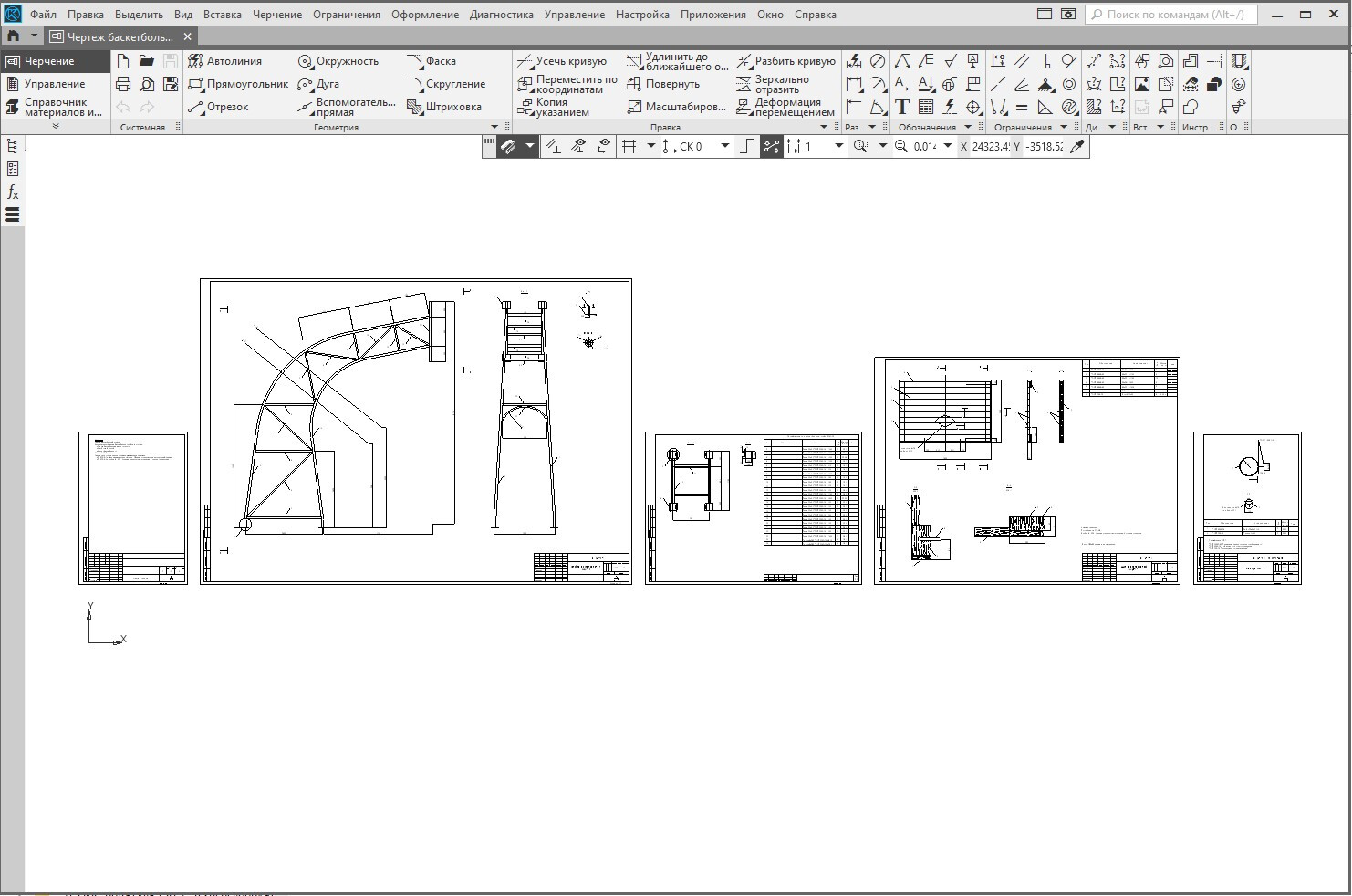

- КОМПАС 3D фрагмент .frw (версия v20 и выше, импортированный из AutoCAD 2010).

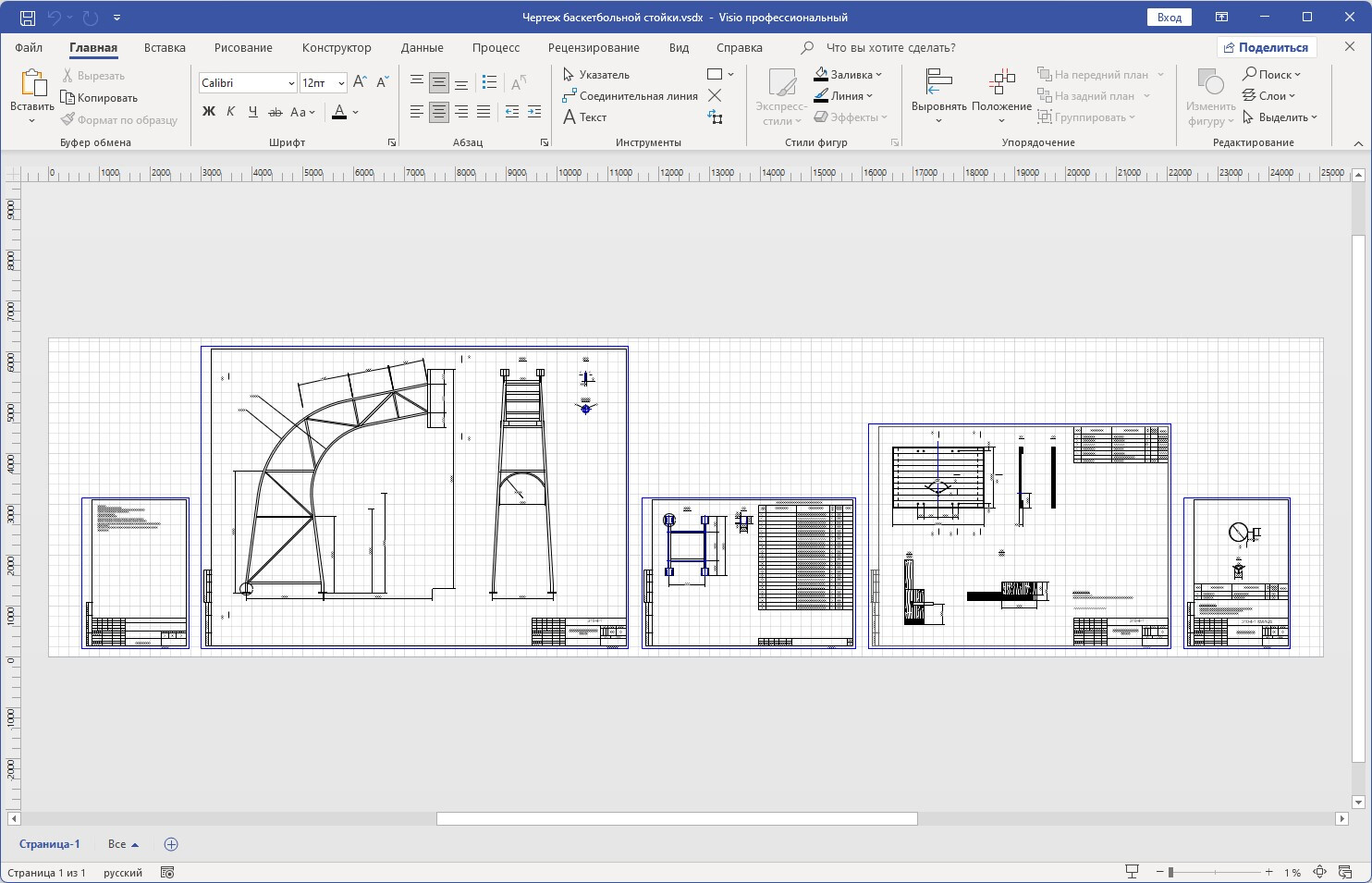

- MS Visio документ .vsdx (версия 2021 и выше, импортированный из AutoCAD 2010).
Просмотреть страницу – «Как скачать?»Подписывайтесь на рассылку BASEcad и получайте файлы бесплатно! -
Формат файла: AutoCAD 2010 (dwg) , MS Visio (vsdx) , КОМПАС v20 (frw) Тип файла: технический чертеж -
Отзывов - 0
