Чертеж деревянного манежа для детей
329.00 руб.
Проект деревянного манежа для детей: комплект технической документации
- Автор: BASEcad
- Артикул: КД_0001
- ПО: AutoCAD 2010, КОМПАС 3D v20, MS Visio 2021
- Форматы: dwg, frw, vsdx
- Теги:
Описание
Характеристики
Отзывы
-

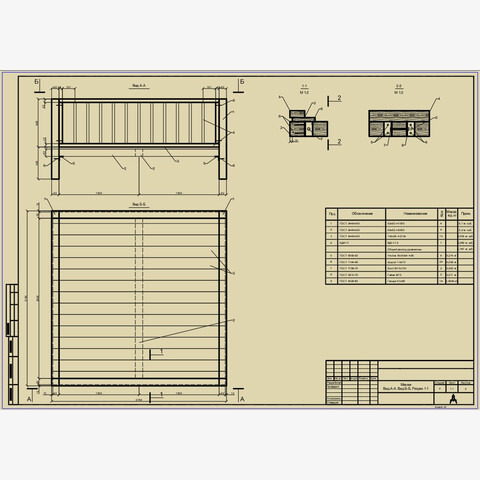

Содержание чертежей деревянного манежа
Представленный комплект чертежей содержит полную техническую документацию для изготовления детского деревянного манежа. В него входят детальные схемы всех конструктивных элементов, включая основной манеж и защитный барьер, а также прочие составные части конструкции.Характеристики документации

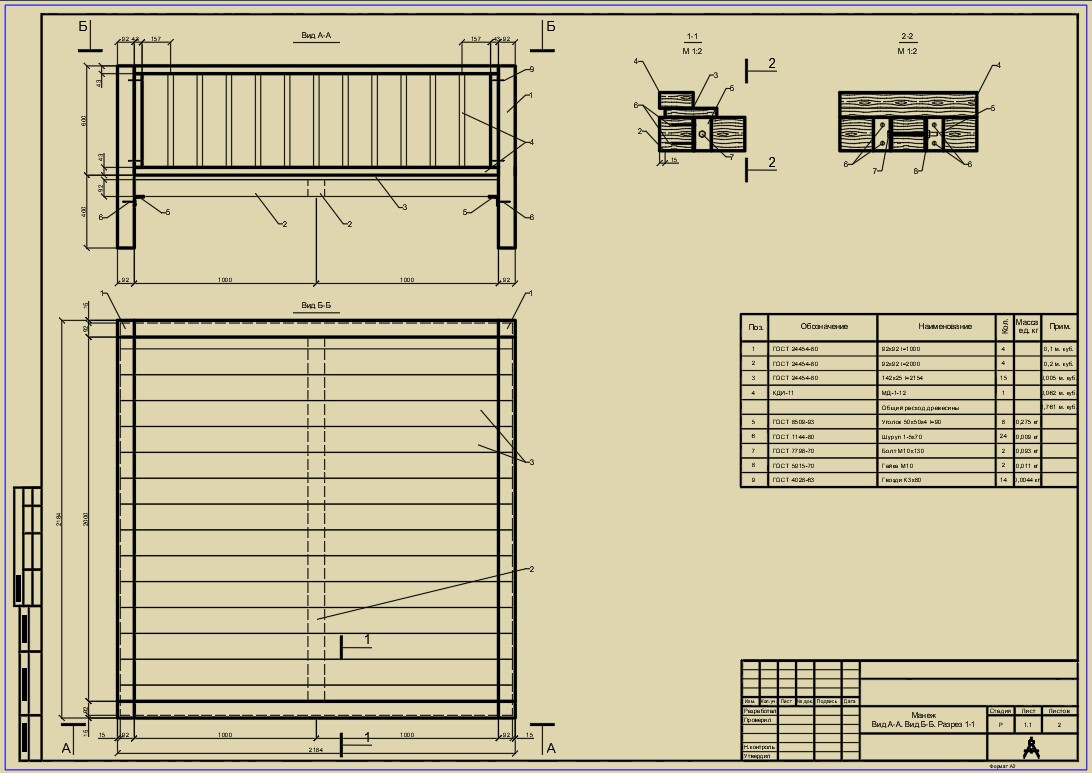

Чертежи выполнены с соблюдением строгого масштаба 1:1, что обеспечивает максимальную точность при реализации проекта. Комплект включает:- виды изделия с разных ракурсов;
- подробные разрезы ключевых узлов конструкции;
- точные размеры всех элементов;
- сводные перечни комплектующих с указанием количества и характеристик.
Нормативная база проекта
Разработка чертежей велась с опорой на утверждённые типовые проекты, гарантирующие соответствие конструкции действующим стандартам безопасности и эргономики. В качестве базовых документов использованы:ТП 310‑4‑1 «Малые архитектурные формы. Оборудование участков детских яслей‑садов»
Документ задаёт общие требования к конструкциям, размещаемым на детских игровых площадках, и определяет ключевые параметры безопасности для оборудования дошкольных учреждений.ТП 310‑5‑4 «Альбом IV. КДИ. Изделия заводского изготовления. Изделия деревянные»
Этот альбом содержит стандарты производства деревянных изделий промышленного изготовления, включая требования к материалам, способам соединения элементов и финишной обработке поверхностей.Форматы файлов:

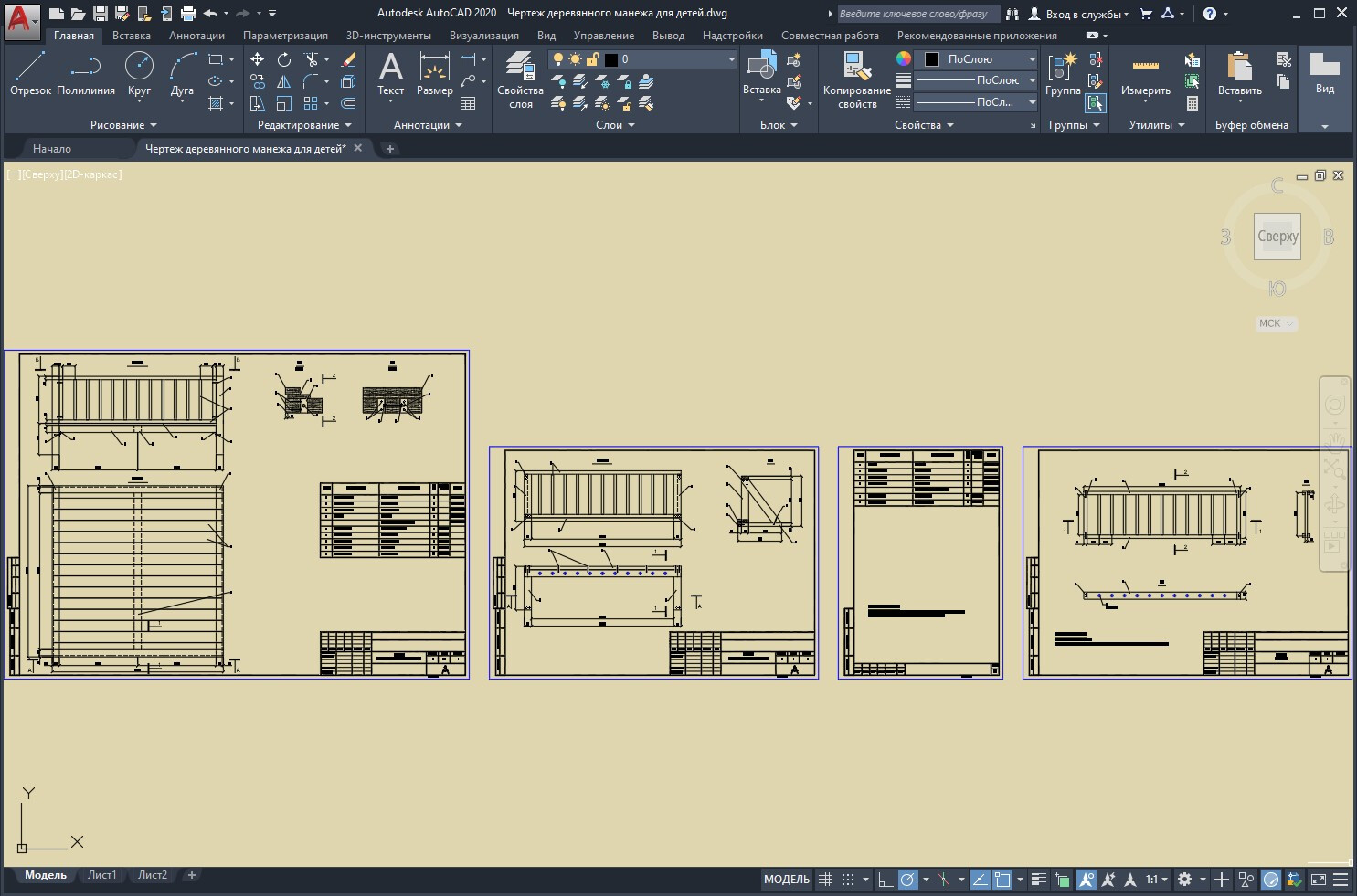

- AutoCAD 2D-чертеж .dwg (версия 2010 и выше);

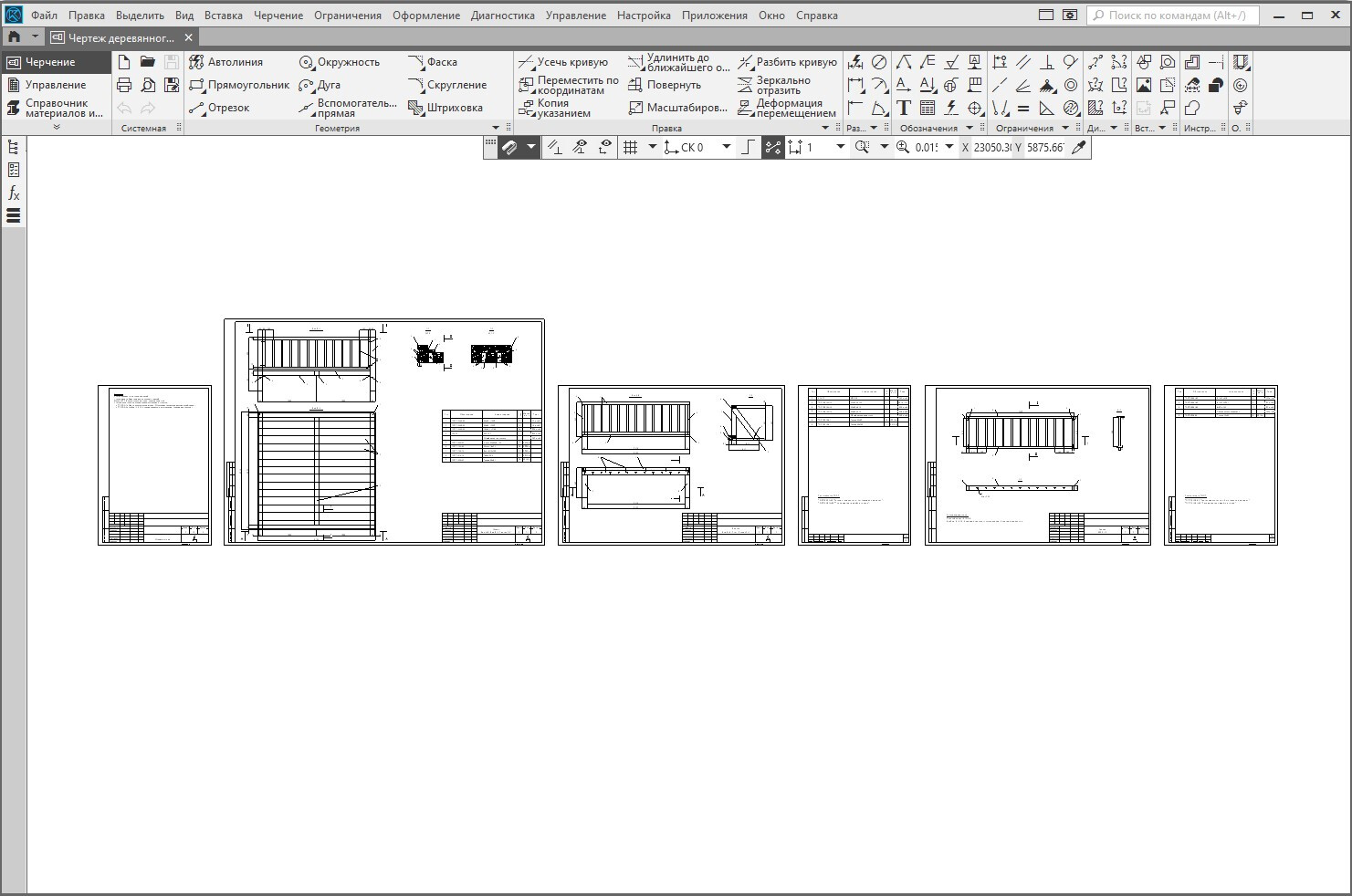

- КОМПАС 3D фрагмент .frw (версия v20 и выше, импортированный из AutoCAD 2010).

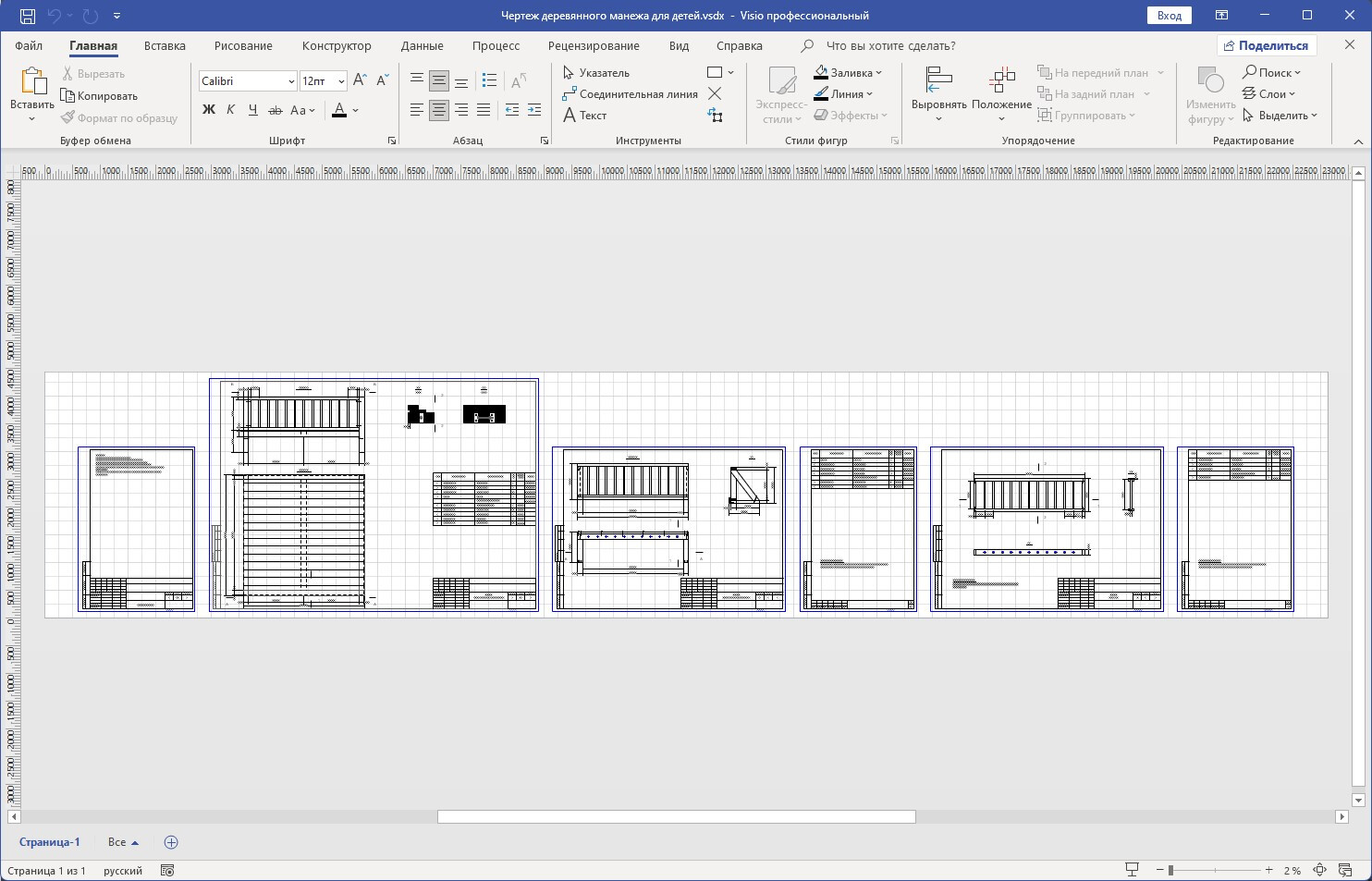

- MS Visio документ .vsdx (версия 2021 и выше, импортированный из AutoCAD 2010).
Просмотреть страницу – «Как скачать?»Подписывайтесь на рассылку BASEcad и получайте файлы бесплатно! -
Формат файла: AutoCAD 2010 (dwg) , MS Visio (vsdx) , КОМПАС v20 (frw) Тип файла: технический чертеж -
