Чертежи крепления газопровода к кирпичной стене
329.00 руб.
Комплект чертежей крепления газопроводов к стенам
- Автор: BASEcad
- Артикул: ГС_0001
- ПО: AutoCAD 2010, КОМПАС 3D v20, MS Visio 2021
- Форматы: dwg, frw, vsdx
- Теги:
Описание
Характеристики
Отзывы
-
Область применения документации
Представленная техническая документация содержит чертежи для надёжного крепления газопроводов диаметром условного прохода Ду 15–40 к строительным конструкциям. Решения подходят для монтажа на стенах двух типов:- кирпичных;
- деревянных.
Состав комплекта чертежей опор газопровода

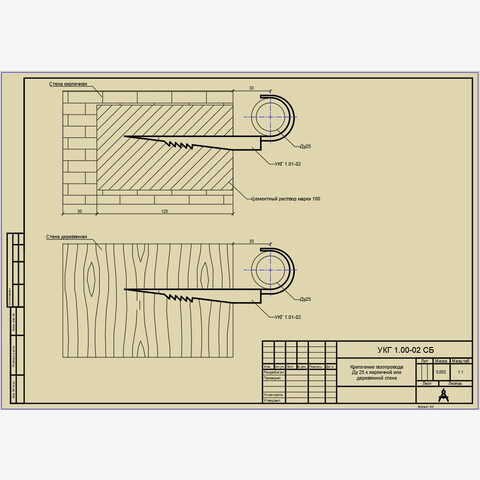

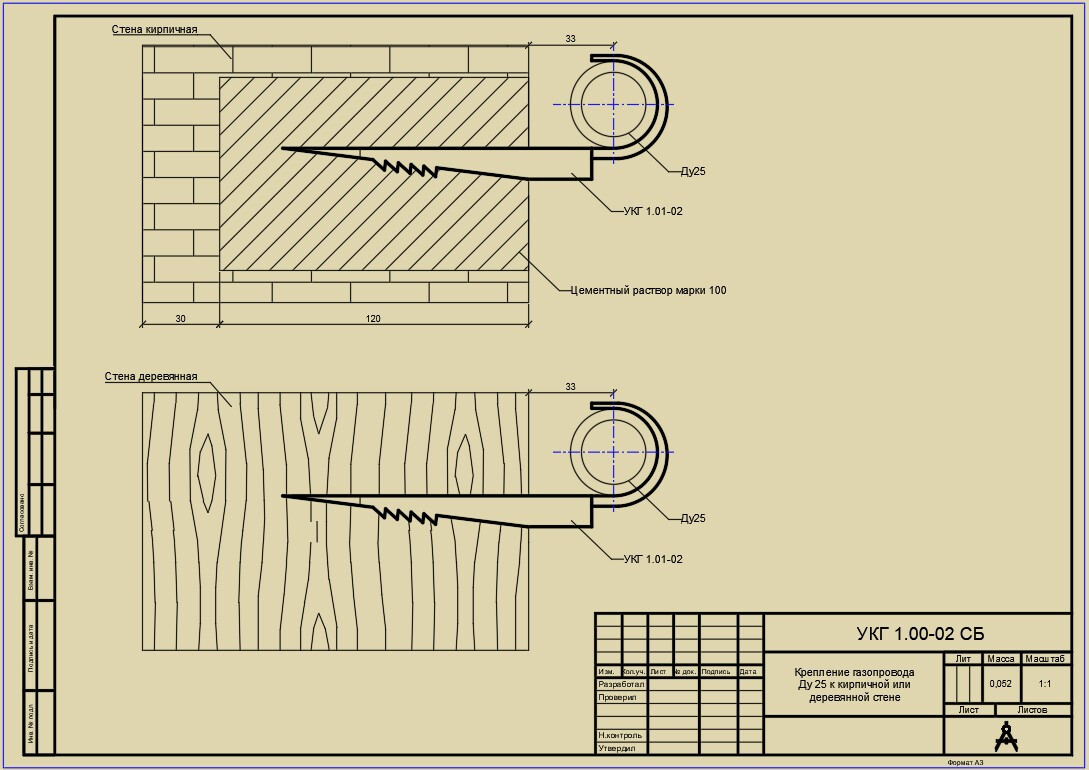

В набор входят два ключевых документа, обеспечивающих полный цикл проектирования и монтажа:- Компоновочный чертёж крепления к стене — демонстрирует общую схему установки, показывает расположение всех элементов в пространстве, их взаимное расположение относительно стены и газопровода. Позволяет оценить соответствие решения конкретным условиям объекта и спланировать монтаж.

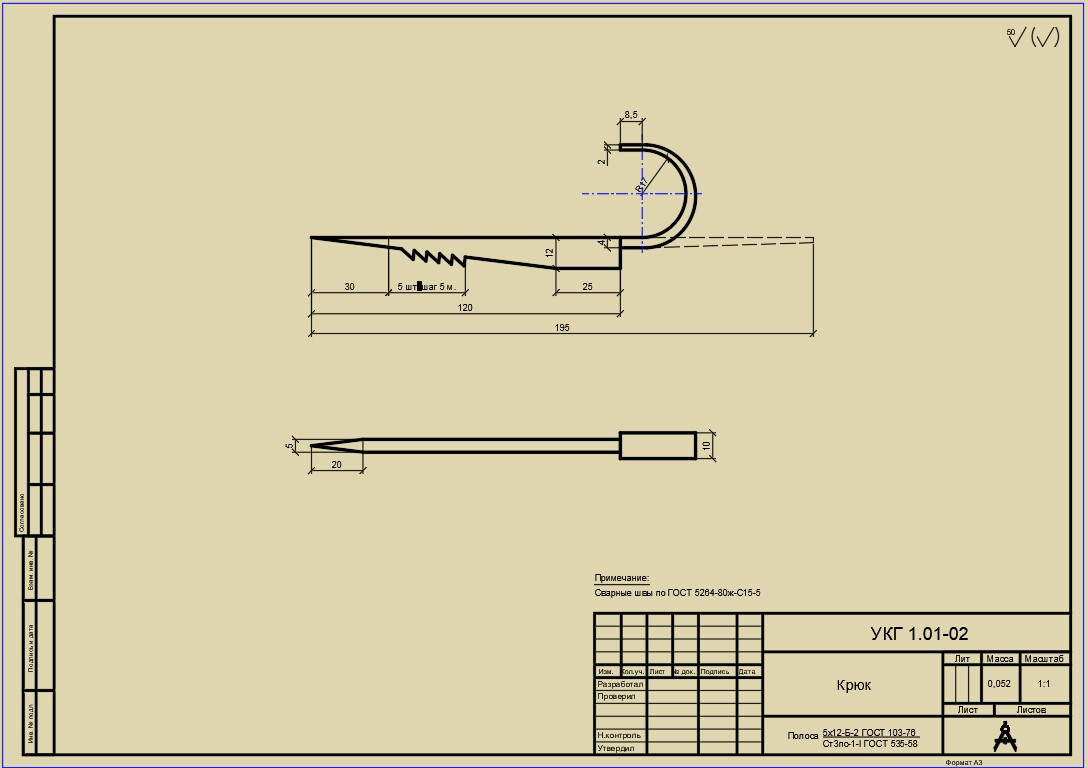

- Конструкторский чертёж крюка для крепления — содержит детальную проработку несущего элемента системы крепления. На чертеже указаны все конструктивные особенности крюка, включая места соединений, форму изгибов и точки приложения нагрузки.
Особенности исполнения чертежей
Графические материалы выполнены с максимальной точностью — в масштабе 1:1. Это гарантирует:- полное соответствие размеров на чертеже реальным габаритам деталей;
- отсутствие искажений при переносе данных в производство и монтаж;
- возможность прямого использования чертежей для изготовления компонентов без дополнительных пересчётов.
Нормативная база
Разработанные чертежи опираются на положения типового проекта — серии 5.905‑18‑05 «Узлы и детали крепления газопроводов». Это обеспечивает:- соответствие отраслевым стандартам и нормам безопасности;
- проверенность технических решений на практике;
- совместимость с другими элементами систем газоснабжения, спроектированными по аналогичным нормативам.
Форматы файлов:

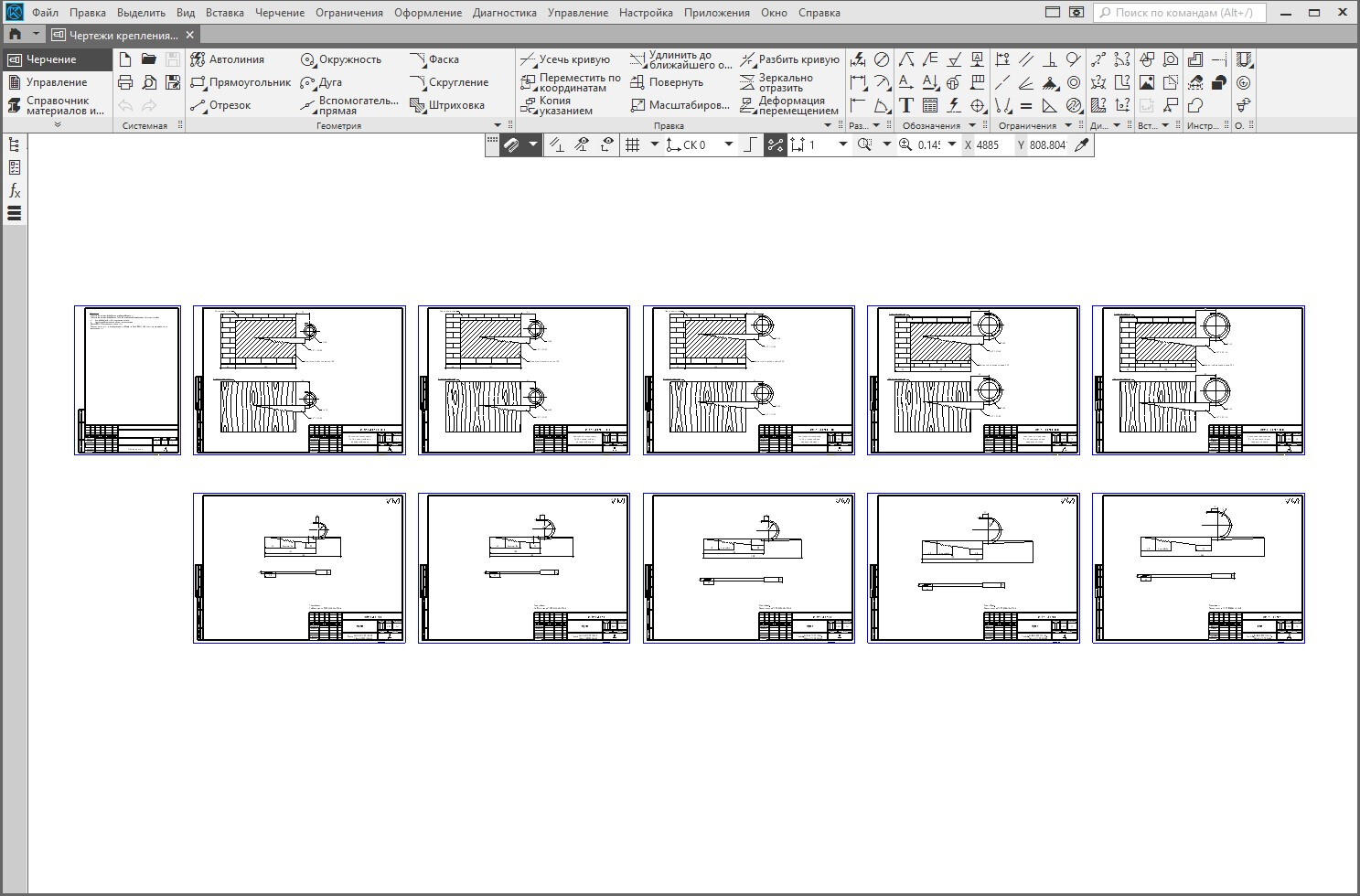

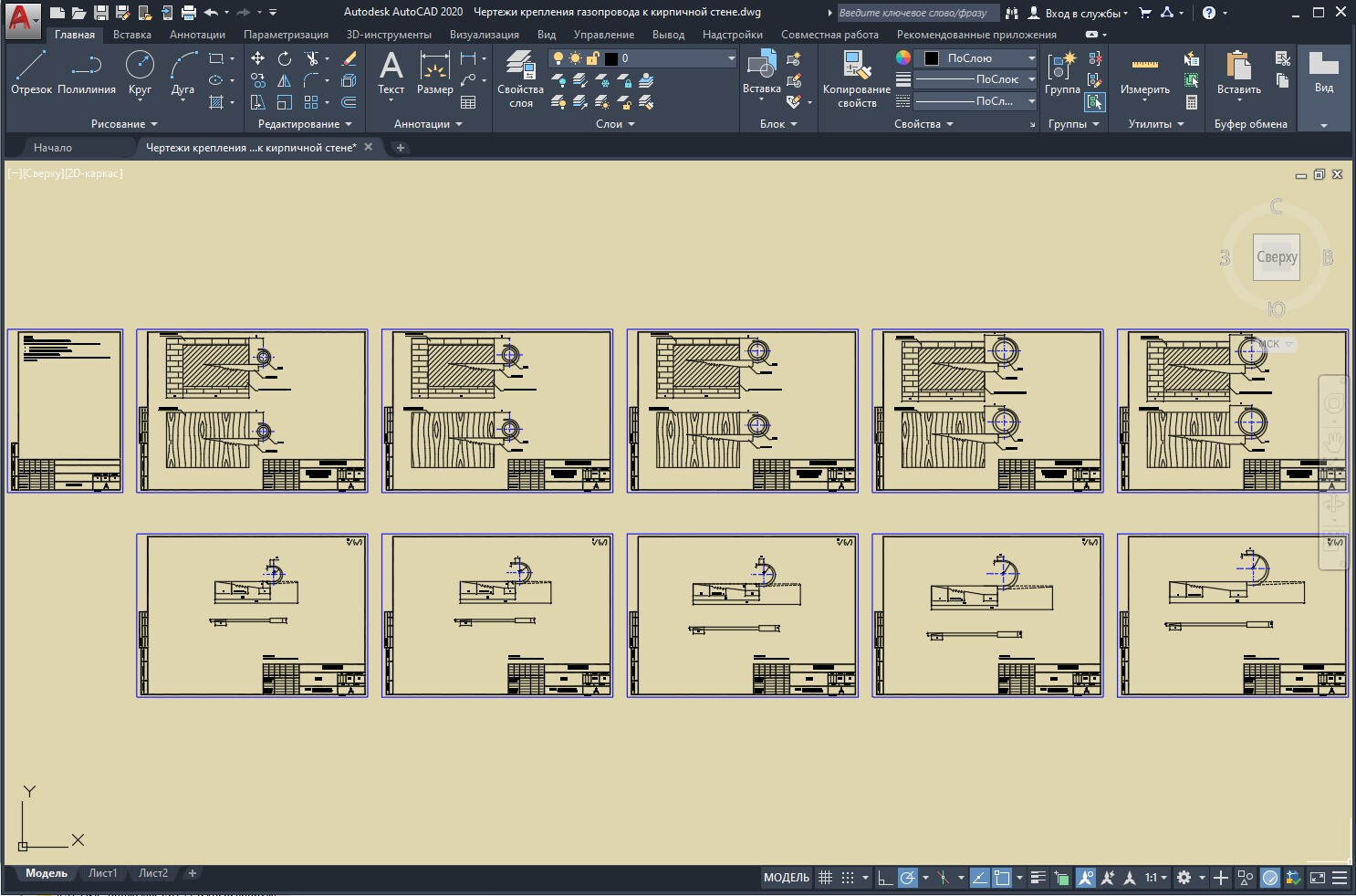

- AutoCAD 2D-чертеж .dwg (версия 2010 и выше);
- КОМПАС 3D фрагмент .frw (версия v20 и выше, импортированный из AutoCAD 2010).

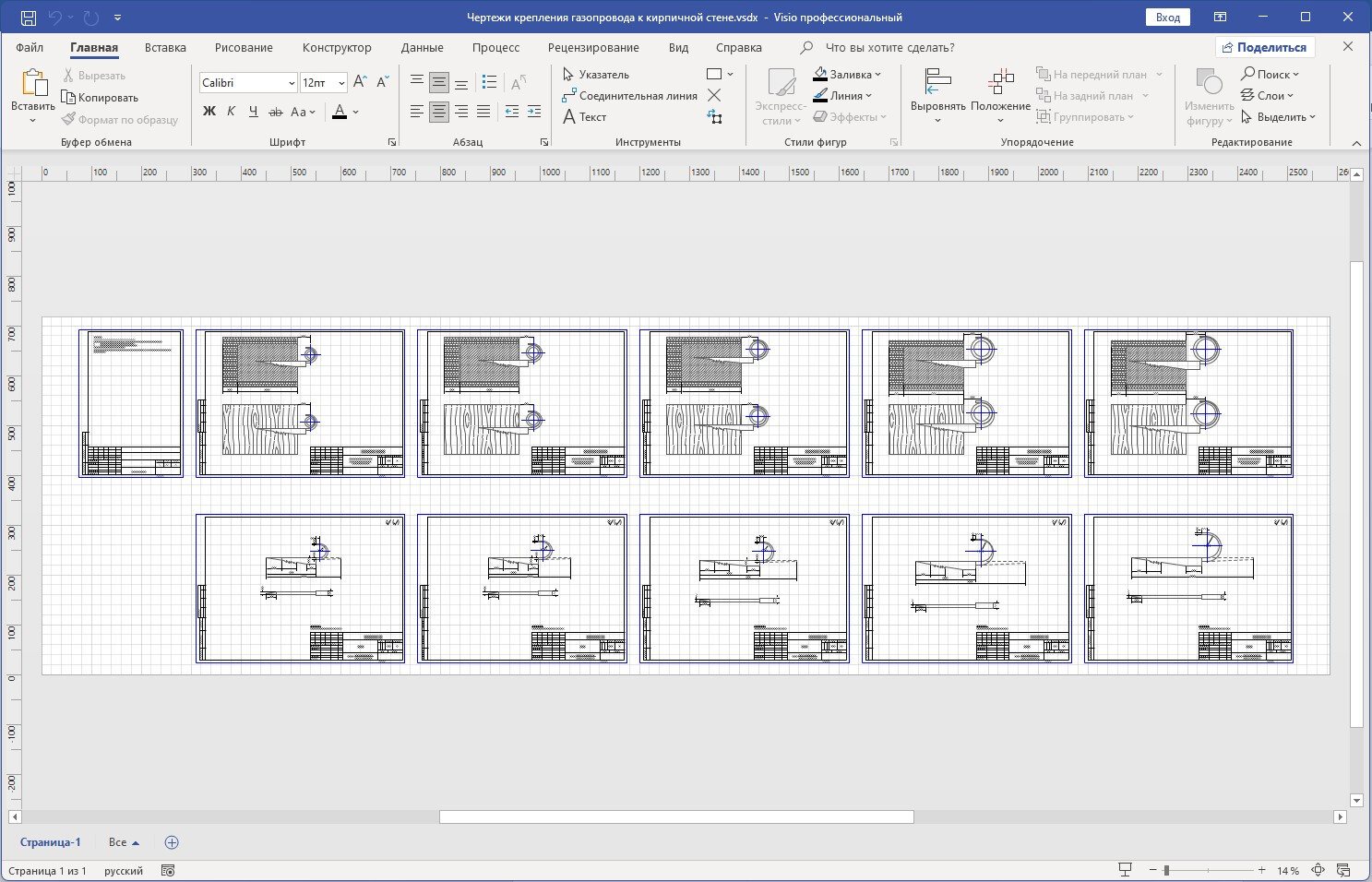

- MS Visio документ .vsdx (версия 2021 и выше, импортированный из AutoCAD 2010).
