Чертежи неподвижных опор

Особенности и состав комплекта чертежей неподвижных опор

Неподвижные опоры — ключевой элемент надёжной фиксации трубопроводов: они принимают на себя весовые и динамические нагрузки, исключая смещение газопровода в процессе эксплуатации. Для проектирования и изготовления таких конструкций предлагаем комплект рабочих чертежей, разработанных на базе типового проекта — серии 5.905‑18‑05 «Узлы и детали крепления газопроводов».

Комплект документации обеспечивает полный цикл работ — от подбора материалов до сборки и контроля сварных соединений. В него включены:

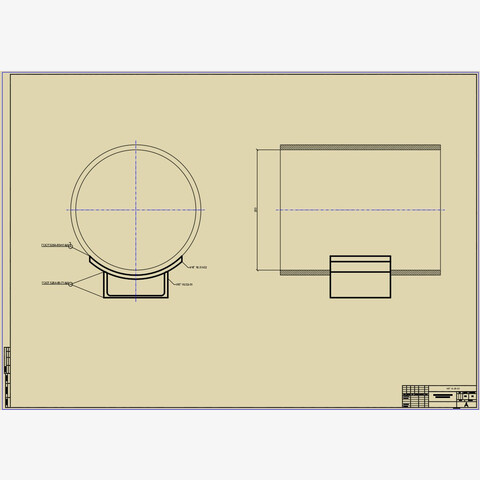

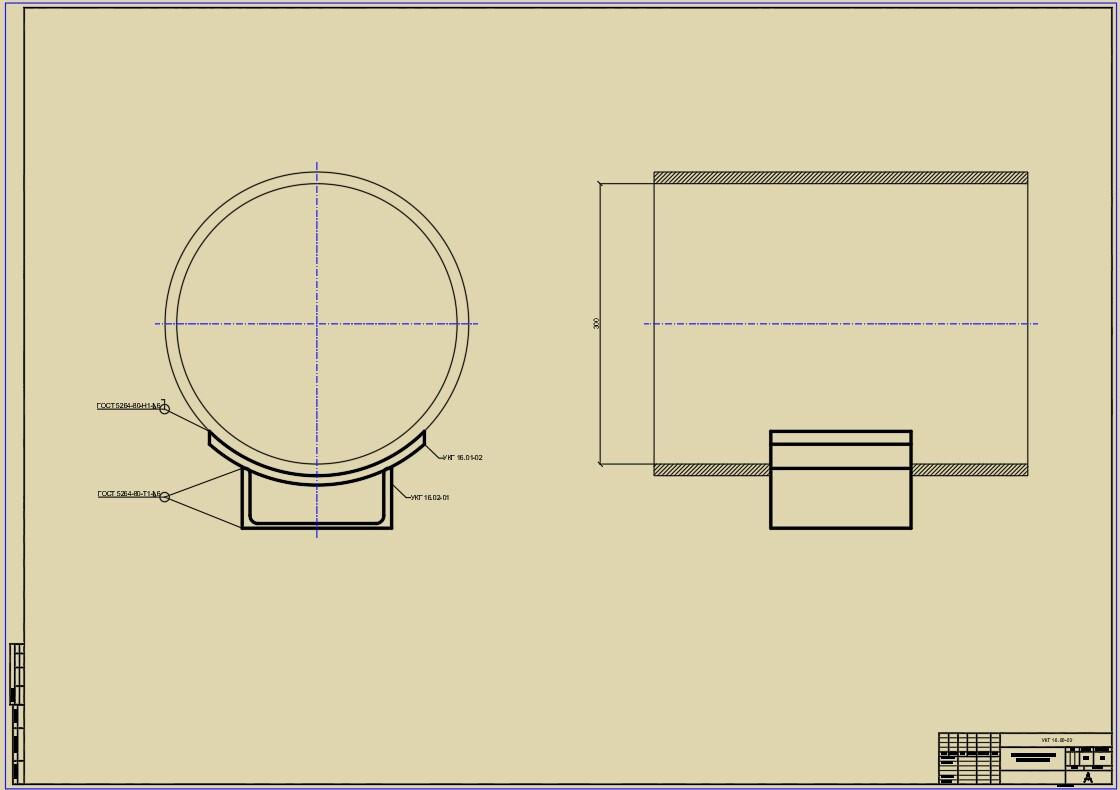

• Рабочие чертежи в масштабе 1:1. Максимальная детализация позволяет использовать документацию напрямую для раскроя металла и сборки узлов — без дополнительных пересчётов.
• Точные размерные данные. Все габариты, межосевые расстояния и посадочные места приведены в полном объёме: это снижает риск ошибок при монтаже и ускоряет согласование проектных решений.
• Перечень материалов. В документации чётко указан сортамент металлопроката, применяемого для изготовления опор: листовой прокат и швеллер. Такой подход упрощает закупку и контроль соответствия техническим требованиям.
• Технологические указания по сварным швам. Чертежи содержат требования к типам сварных соединений, катетам швов и способам контроля качества — это важно для обеспечения прочности и долговечности конструкции.

Преимущества использования типовой серии 5.905‑18‑05 в проектировании

Применение типовой проектной документации по серии 5.905‑18‑05 даёт проектировщикам и монтажникам сразу несколько практических преимуществ:

• Соответствие отраслевым нормативам. Серия разработана с учётом действующих стандартов для узлов крепления газопроводов, что упрощает прохождение экспертиз и согласований.
• Сокращение сроков проектирования. Использование готовых типовых решений позволяет быстрее формировать спецификацию и передавать данные на производство.
• Унификация узлов. Типовые чертежи обеспечивают взаимозаменяемость элементов и упрощают дальнейшее обслуживание и ремонт опорных конструкций.

Такая техническая документация востребована проектными организациями, строительными подрядчиками и эксплуатационными службами — везде, где требуется надёжная и стандартизированная фиксация газопроводов.

Форматы файлов:

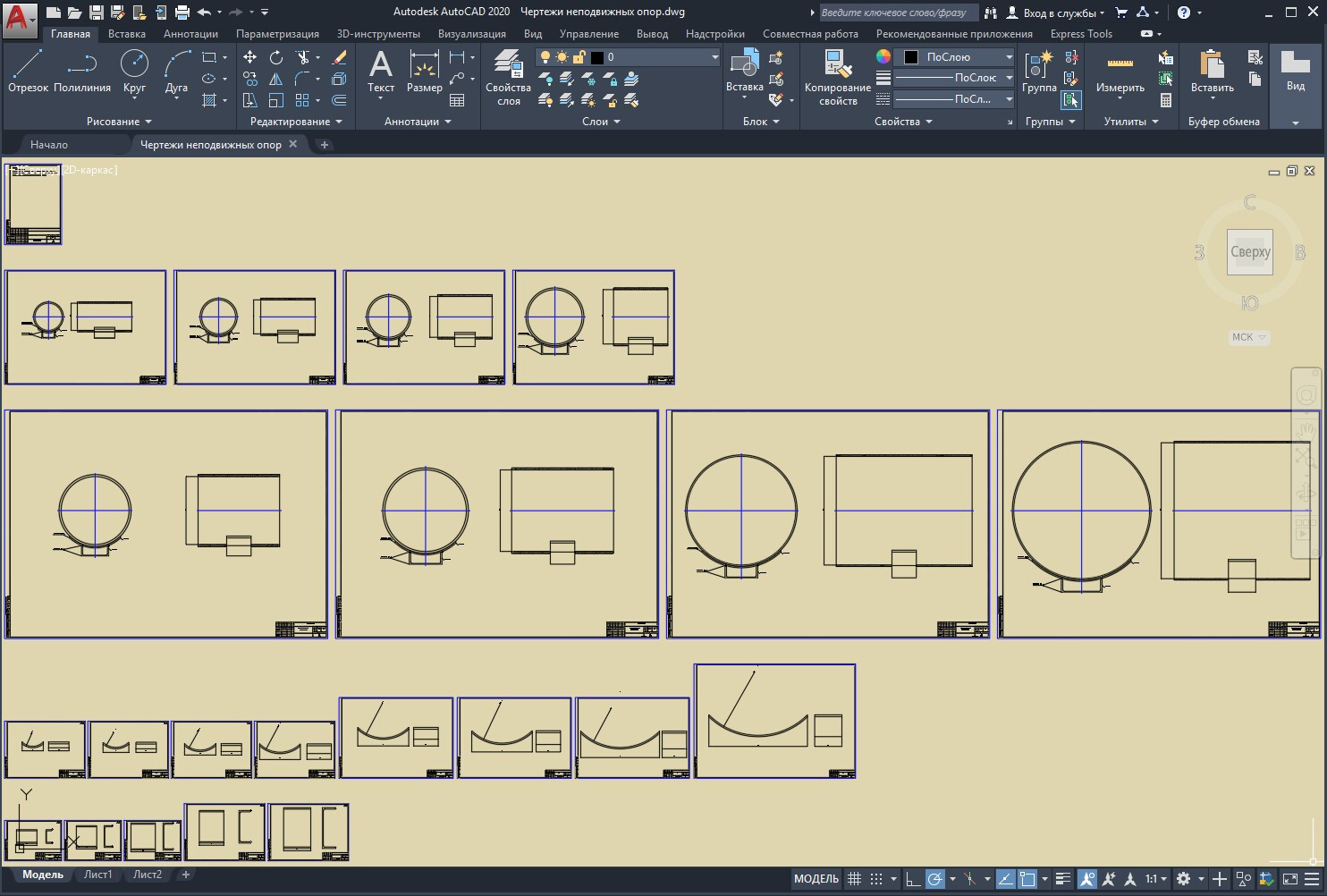

• AutoCAD 2D-чертеж .dwg (версия 2010 и выше);

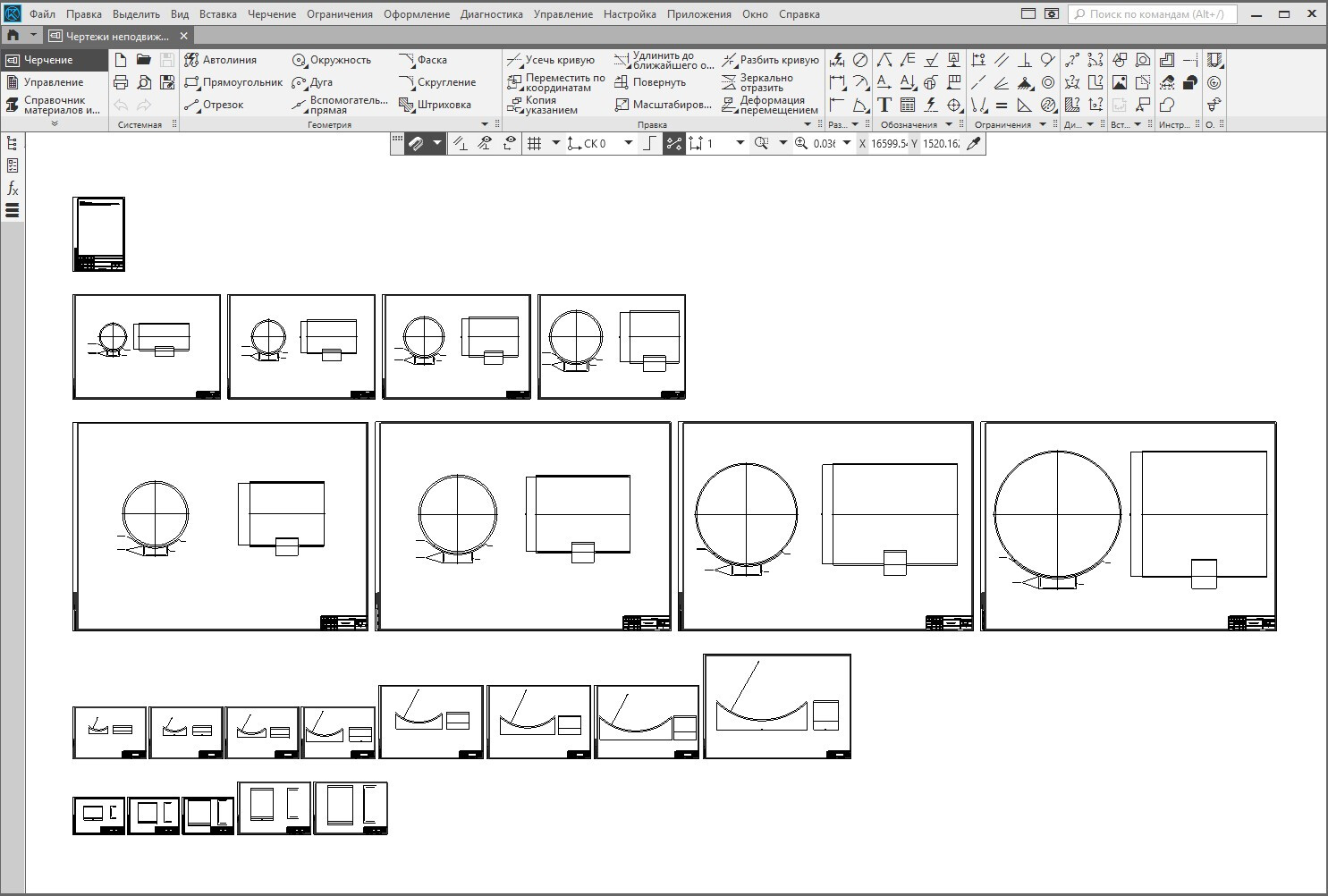

• КОМПАС 3D фрагмент .frw (версия v20 и выше, импортированный из AutoCAD 2010).

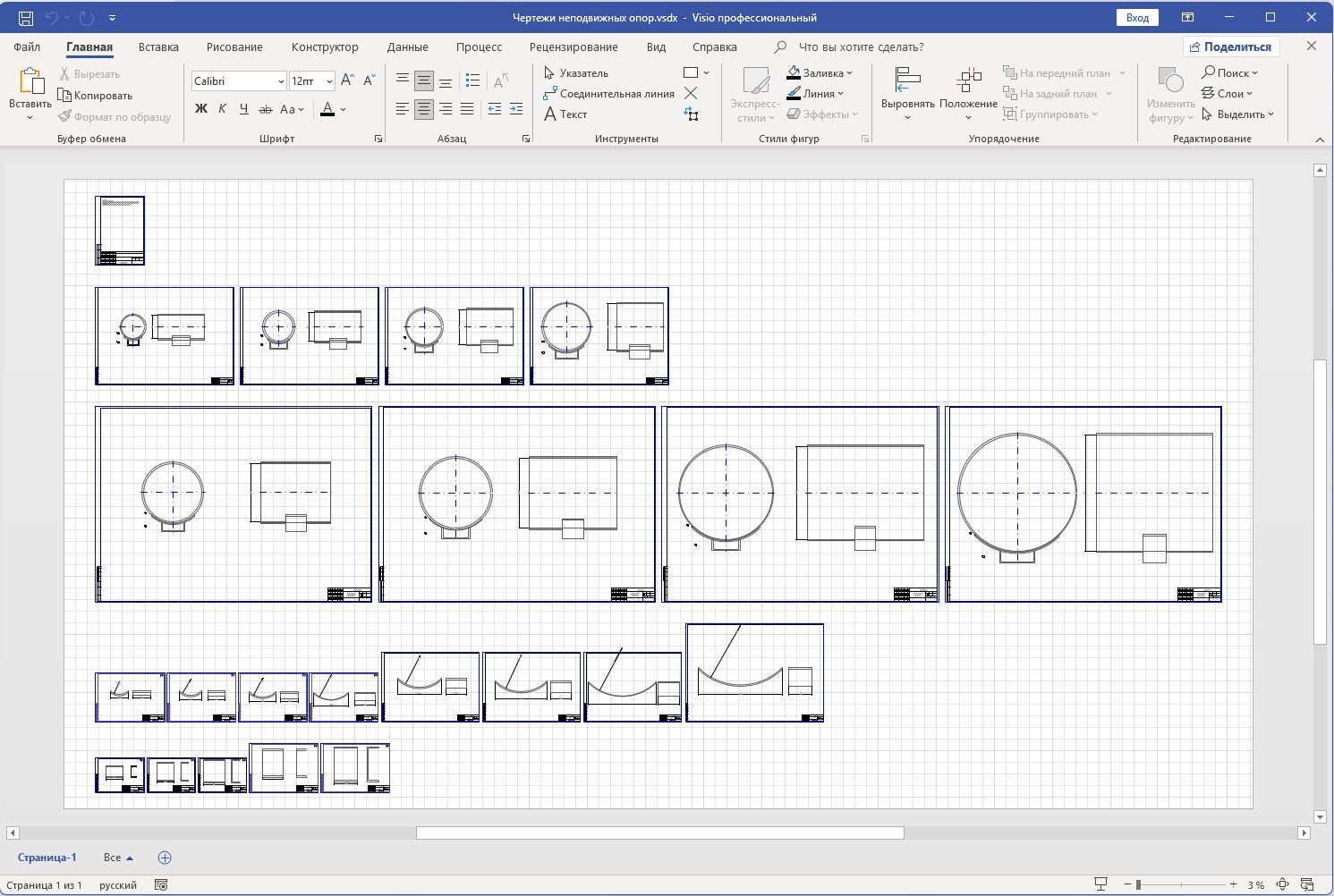

• MS Visio документ .vsdx (версия 2021 и выше, импортированный из AutoCAD 2010).


Просмотреть страницу – «Как скачать?»

Подписывайтесь на рассылку BASEcad и получайте файлы бесплатно!
