Чертеж устройства подготовки пробы

Состав комплекта чертежей на устройство подготовки пробы

Комплект технической документации для устройства подготовки пробы модели МАРК‑01мк/7/250 представляет собой полный набор графических и справочных материалов. Они необходимы для изучения конструкции, монтажа и эксплуатации оборудования.

Перечень элементов к схеме и компоновочному чертежу

Этот раздел документации содержит систематизированный список всех компонентов устройства.

Технологическая схема устройства подготовки проб

Схема служит основой для понимания принципов работы оборудования и его интеграции в общую технологическую линию.

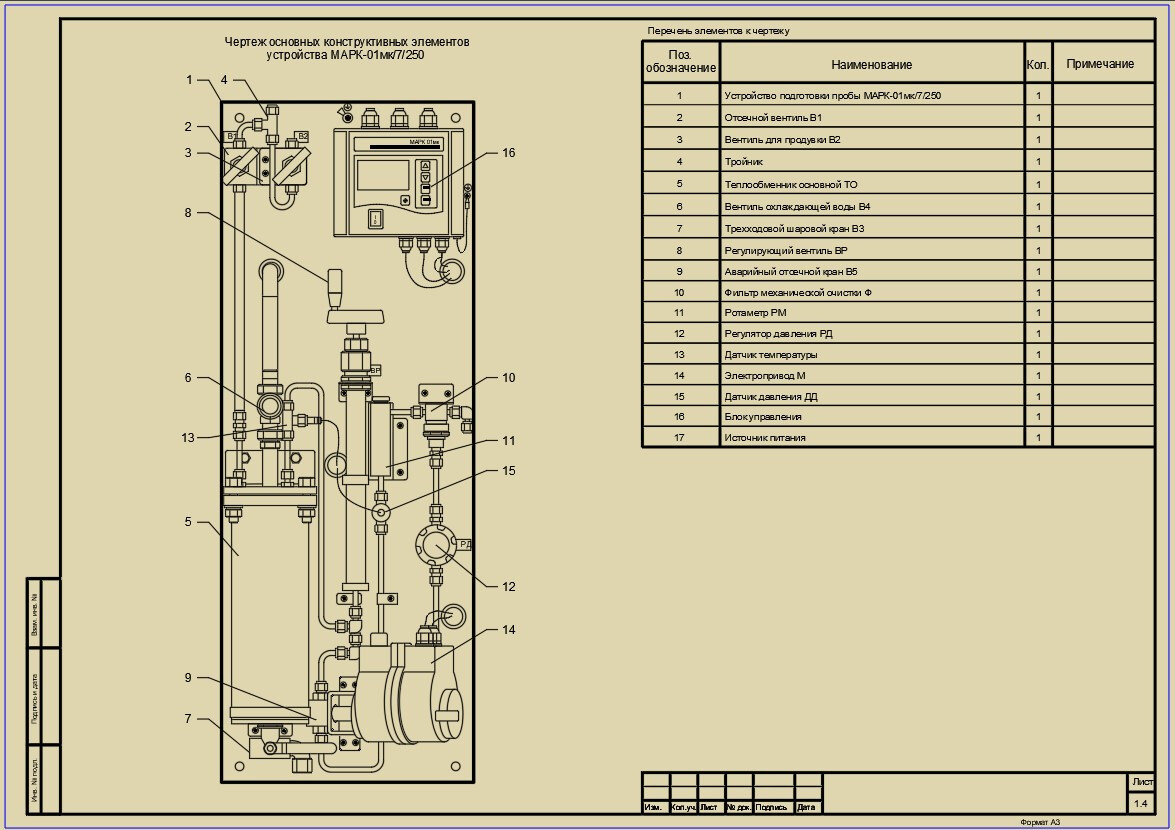

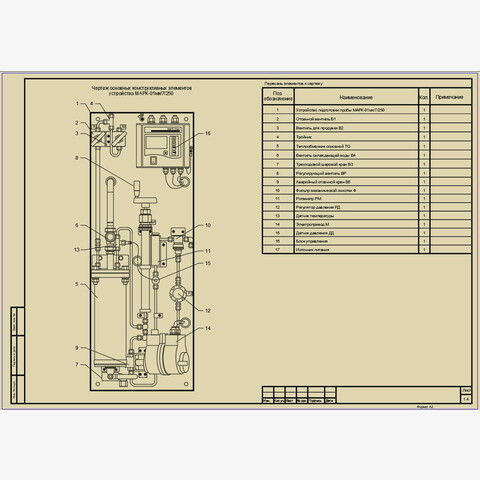

Чертеж основных конструктивных элементов

Детальный чертёж даёт полное представление о механической части устройства.

Форматы файлов:

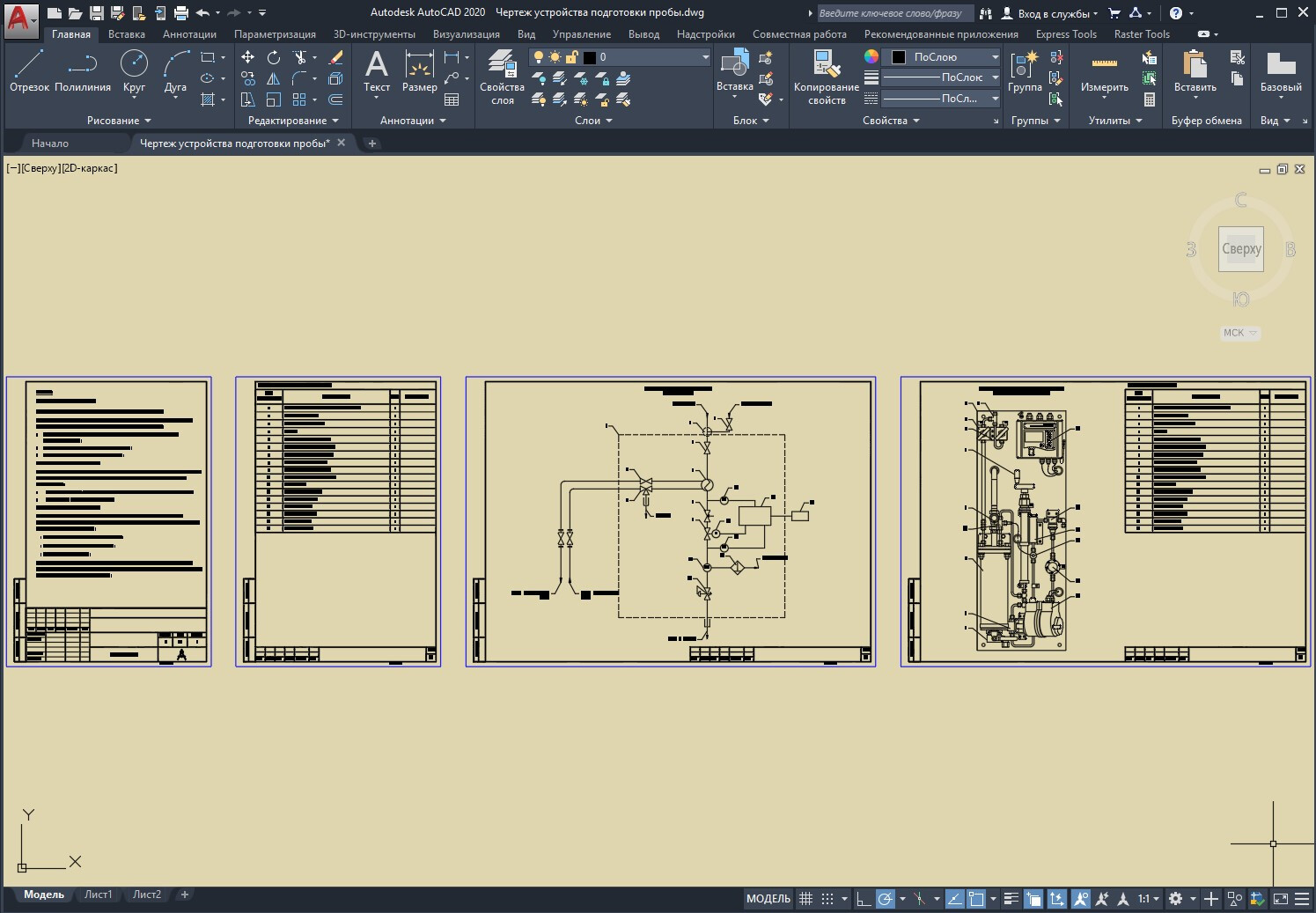

• AutoCAD 2D-чертеж .dwg (версия 2010 и выше);

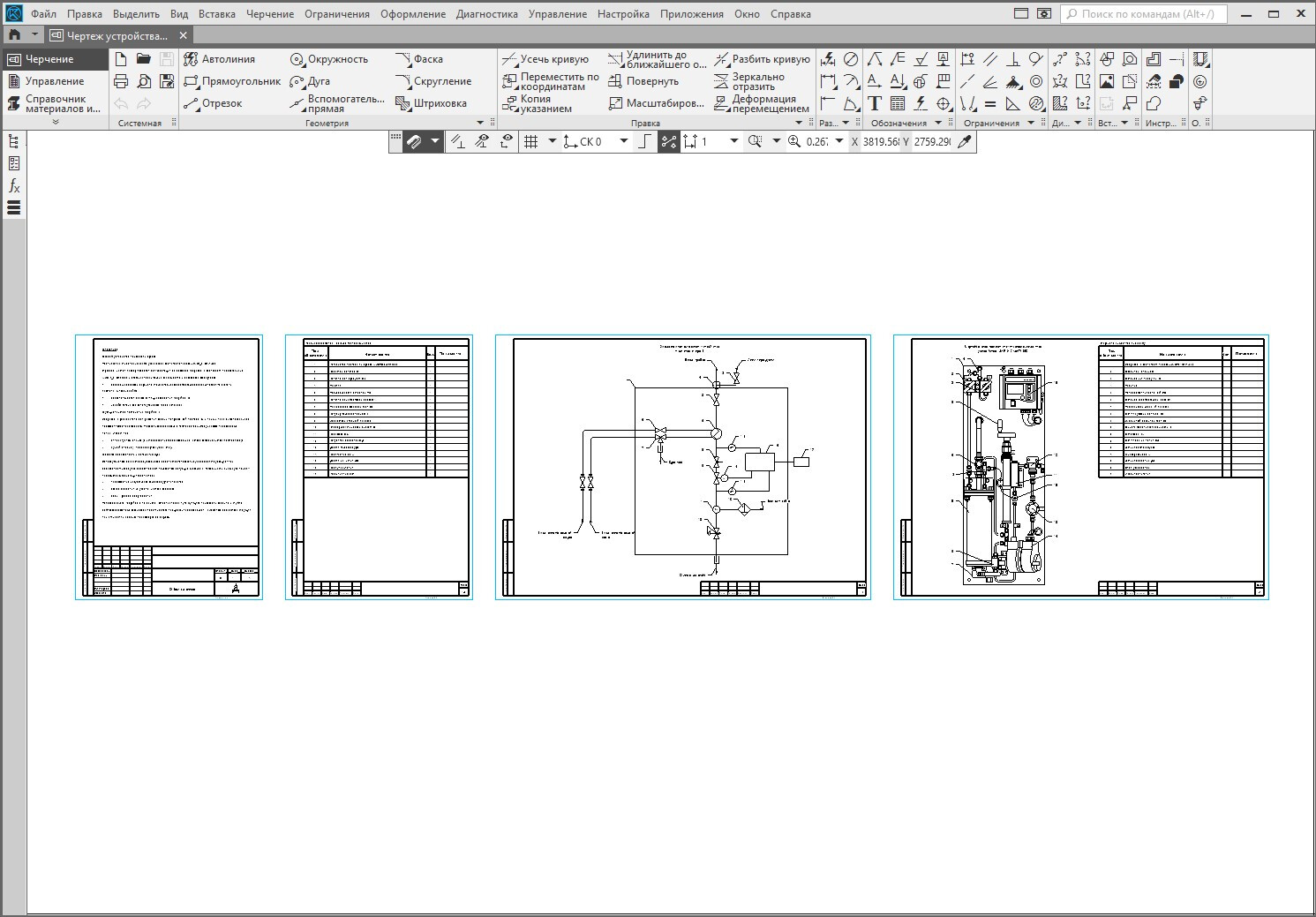

• КОМПАС 3D фрагмент .frw (версия v20 и выше, импортированный из AutoCAD 2010).

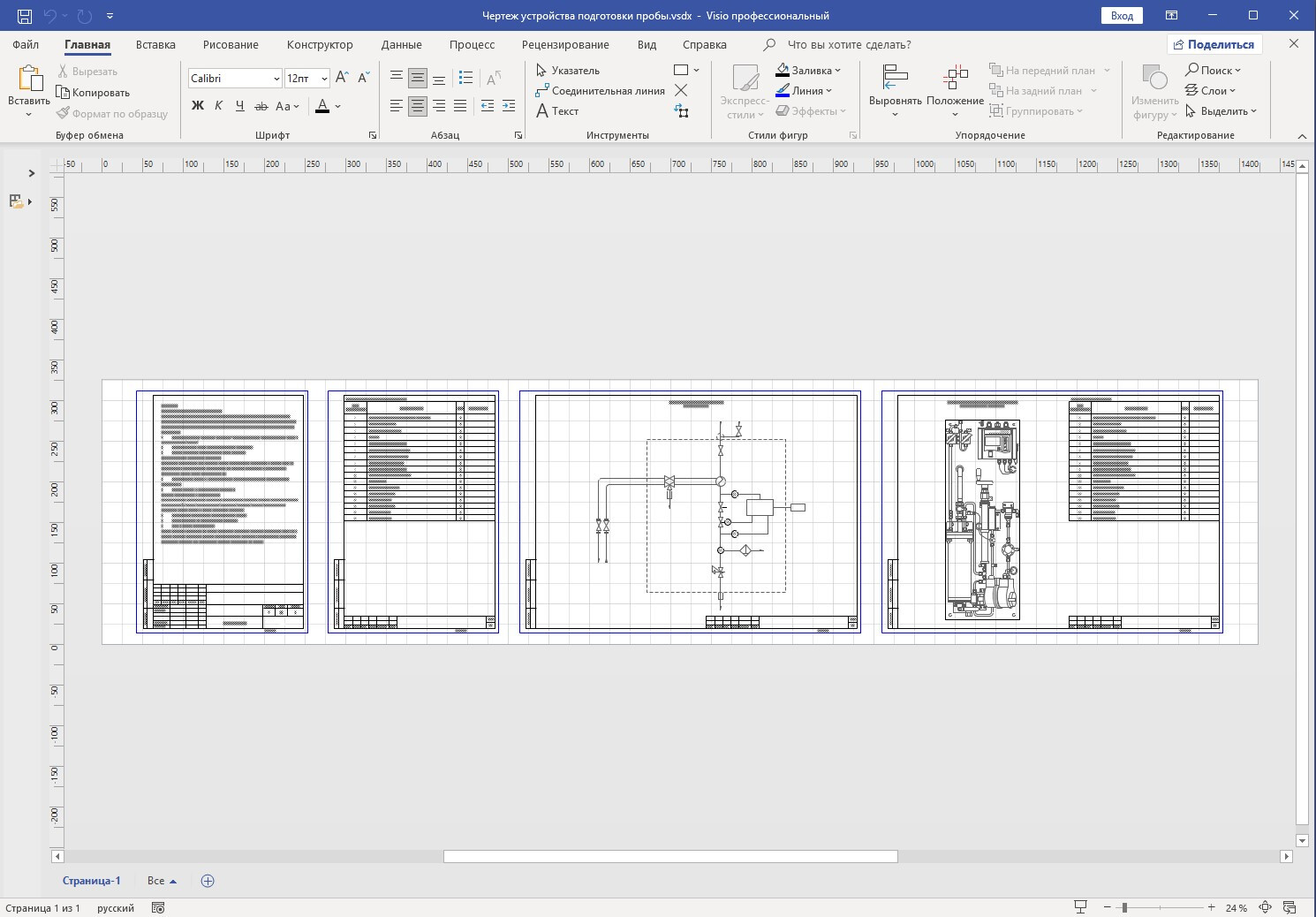

• MS Visio документ .vsdx (версия 2021 и выше, импортированный из AutoCAD 2010).
