3D модели прижимов Т2 по ГОСТ 17020-78

 Что входит в комплект цифровых моделей прижимов типа II по ГОСТ 17020‑78

Предлагаем набор 3D‑моделей прижимов типа II по ГОСТ 17020‑78, предназначенных для надёжного крепления трубопроводов. В комплект включены все типоразмеры прижимов, выпускаемых в двух вариантах материала — из стали и алюминия. Такой подбор позволяет проектировать узлы крепления с учётом требований к прочности, весу и коррозионной стойкости в зависимости от условий эксплуатации.

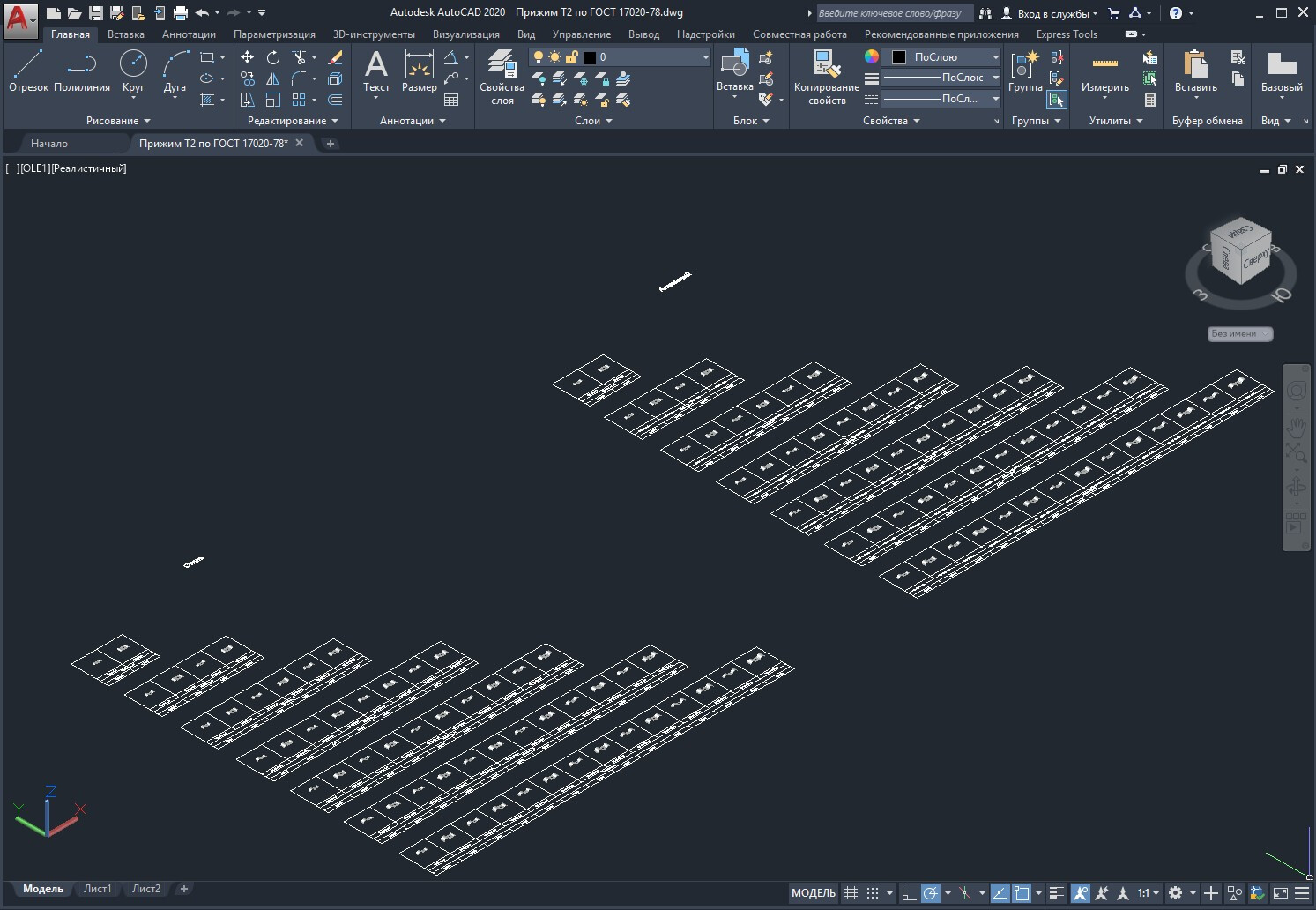

Каждая модель размещена на информационной сетке, где чётко обозначены типоразмер и длина изделия. Это упрощает подбор нужной позиции и сразу даёт ключевые геометрические параметры для расчётов и компоновки в проекте.

Особенности моделирования и возможности работы в САПР

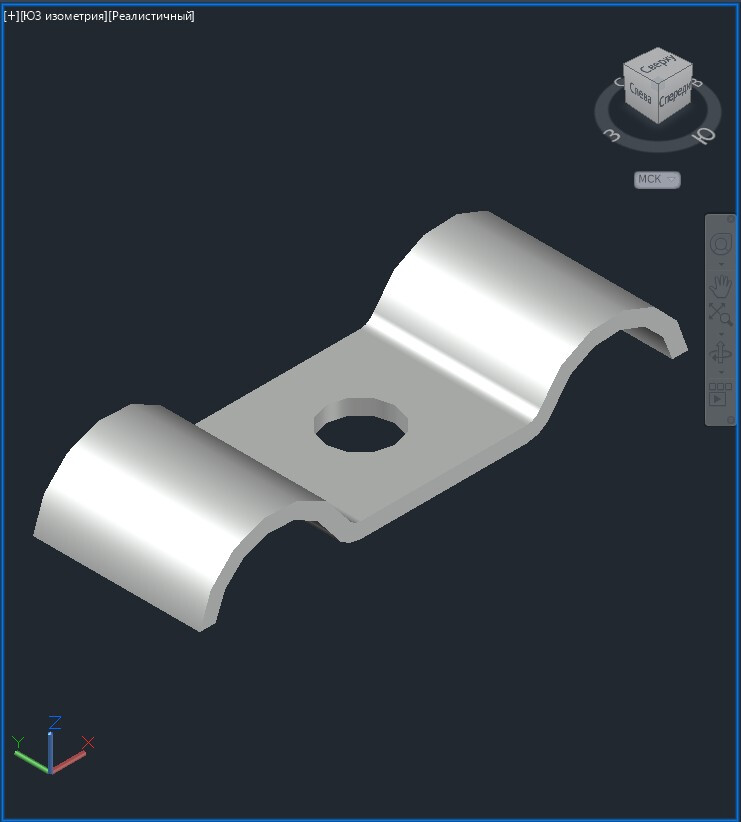

Все модели выполнены в формате «ТЕЛО» — это твердотельное моделирование, которое максимально точно отражает реальную геометрию прижимов. Такой подход важен для корректной проверки сопряжений, расчёта нагрузок на крепёжные узлы, а также для подготовки данных для производства.

Комплект полностью совместим с распространёнными САПР‑системами. С помощью стандартных инструментов вы можете:

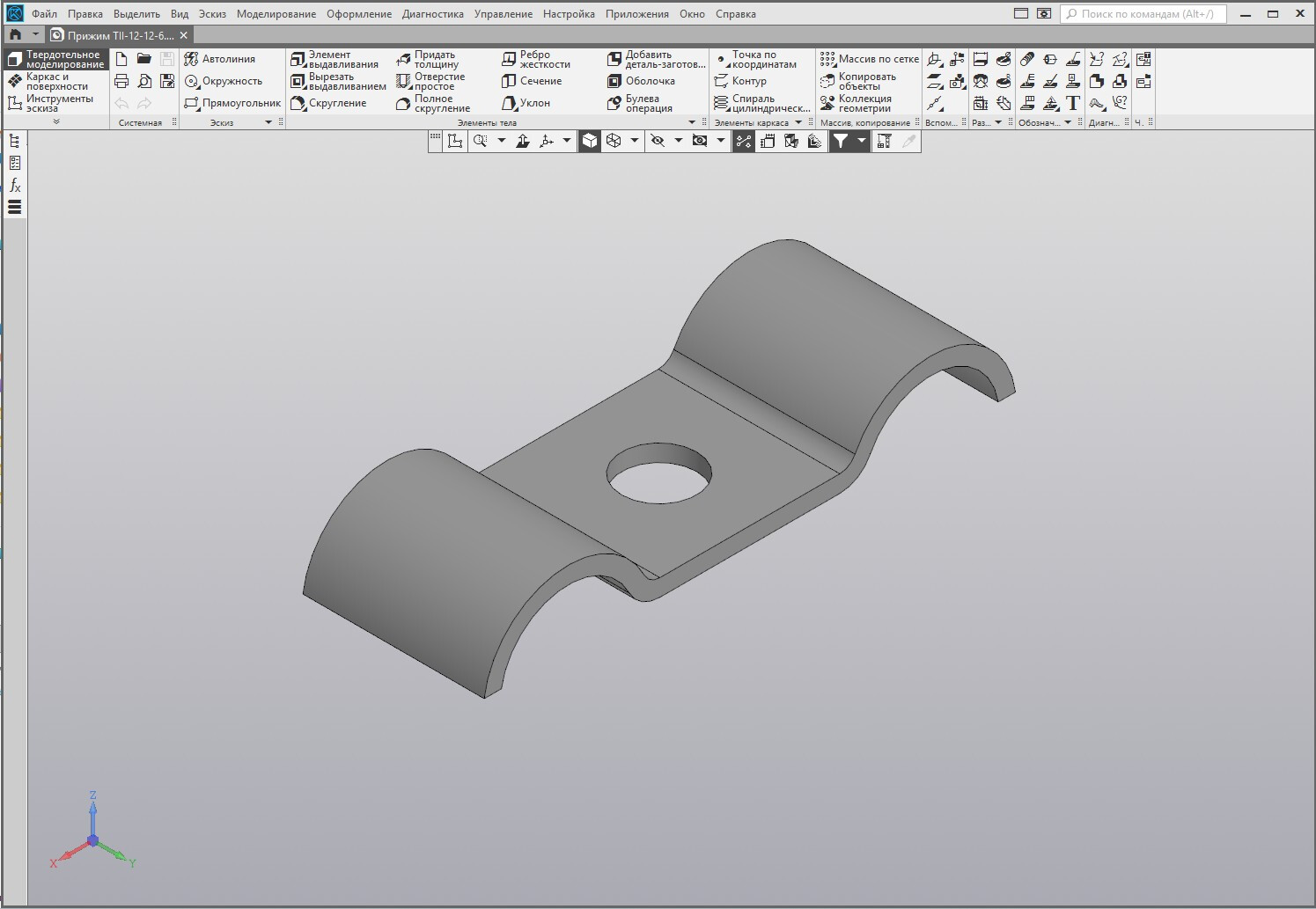

• экспортировать 3D‑геометрию в КОМПАС‑3D, SketchUp, 3ds Max и другие среды;

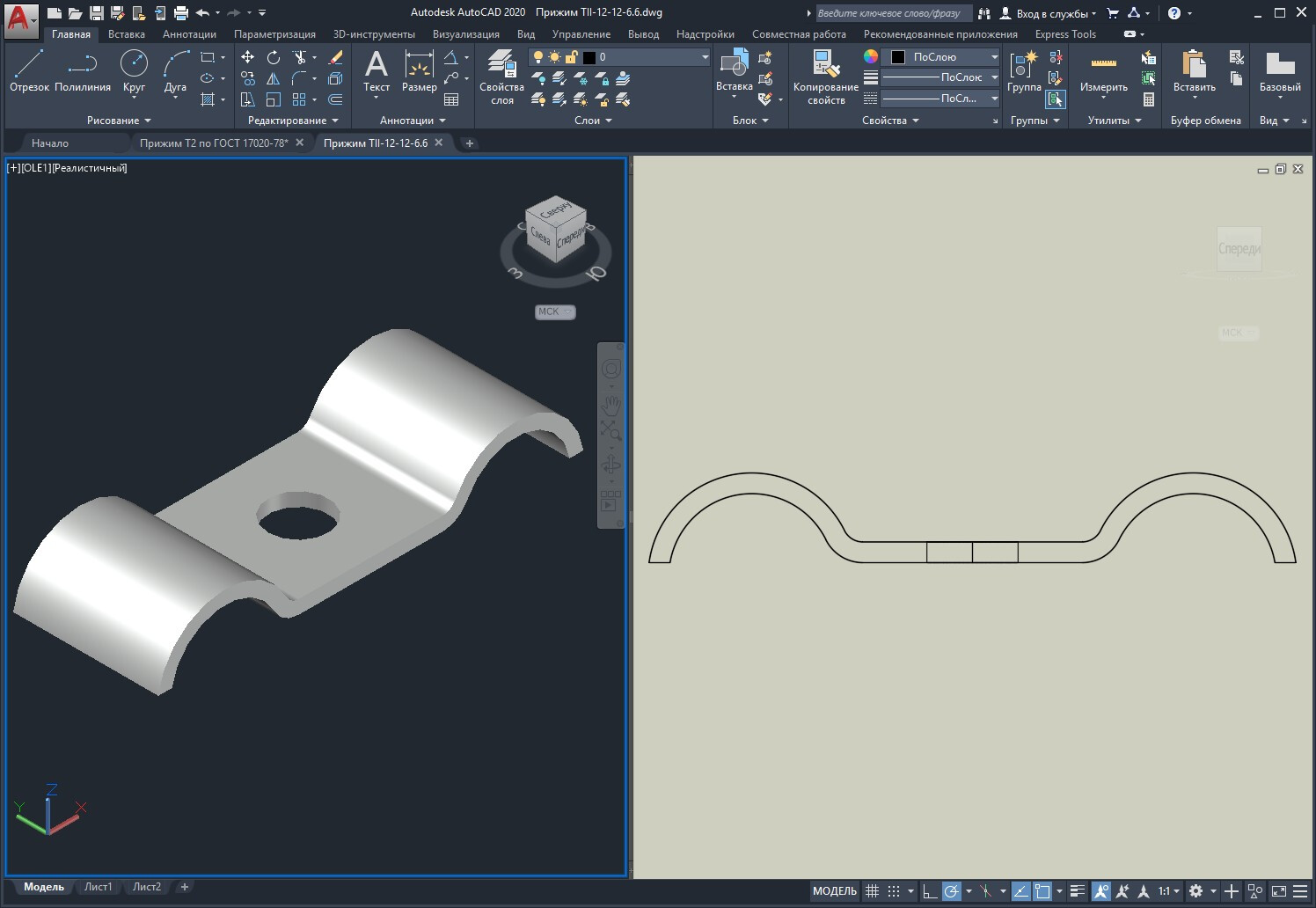

• выгружать 2D‑чертежи для включения в рабочую документацию;
• строить разрезы, сечения и проекции для деталировки узлов;
• интегрировать модели в сводные цифровые модели объектов и BIM‑среды.

Форматы файлов:

• AutoCAD 3D-модель .dwg (версия 2010 и выше).


Просмотреть страницу –  «Как скачать?»

Подписывайтесь на рассылку BASEcad и получайте файлы бесплатно!
