Назначение и номенклатура прижимов Т1 по ГОСТ 17020 78

Комплект 3D‑моделей предназначен для проектирования и расчёта узлов крепления трубопроводов: в него вошли прижимы Т1, соответствующие требованиям ГОСТ 17020‑78. В наборе представлены все типоразмеры прижимов типа I — это даёт возможность подобрать изделие под конкретный проект без необходимости самостоятельного моделирования. Изделия ориентированы на применение в инженерных системах, где важна точная стыковка и надёжная фиксация трубных элементов.

Визуальная структура и формат представления геометрии

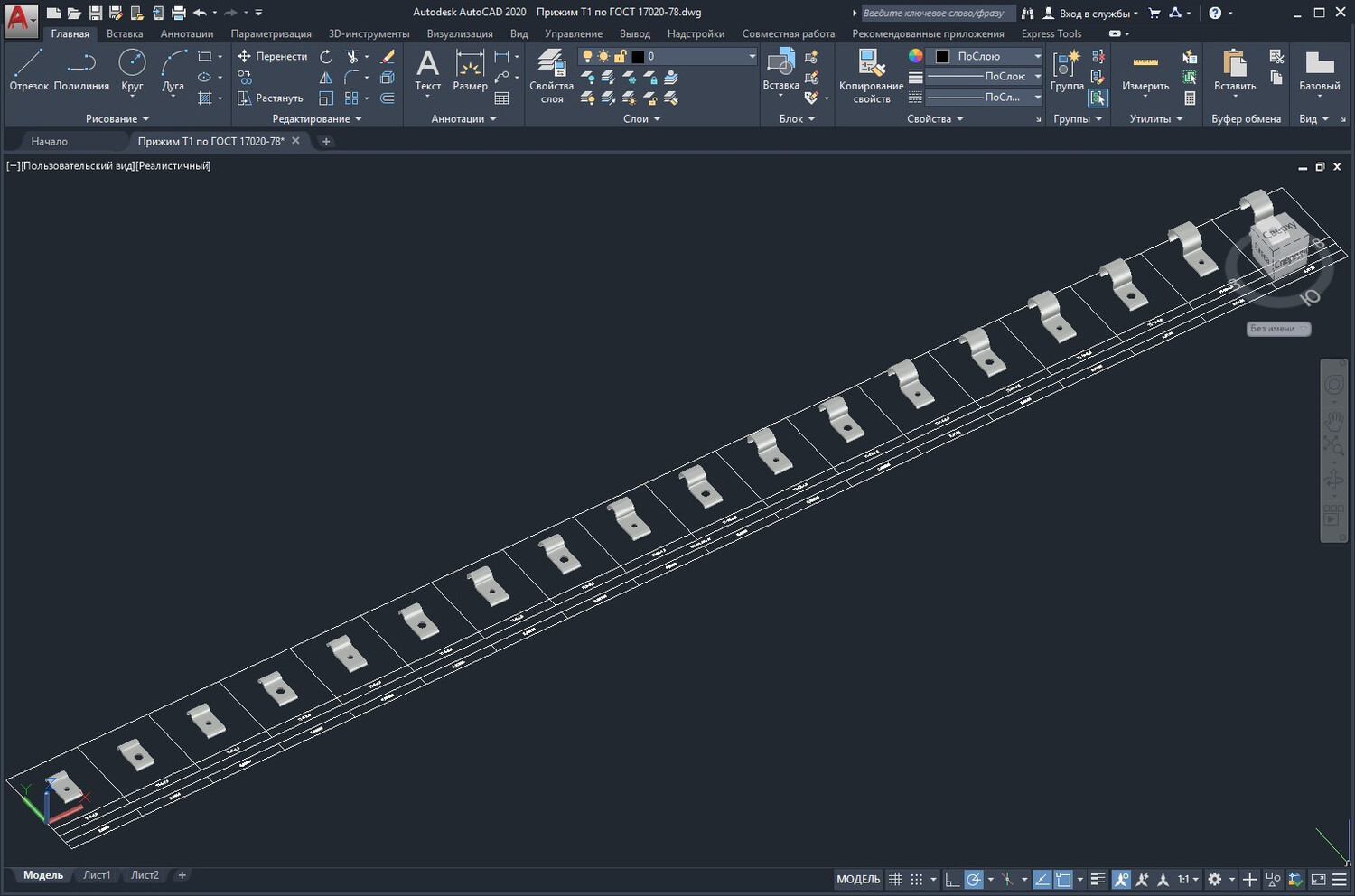

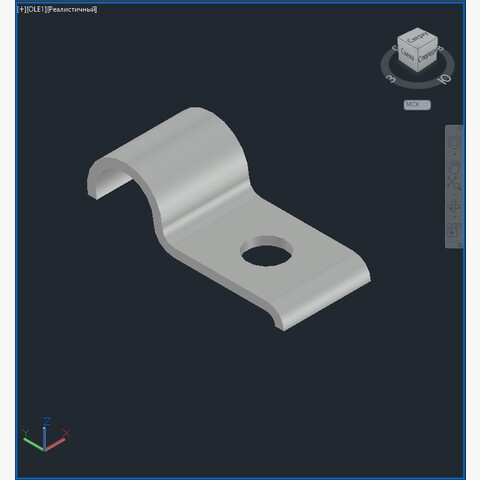

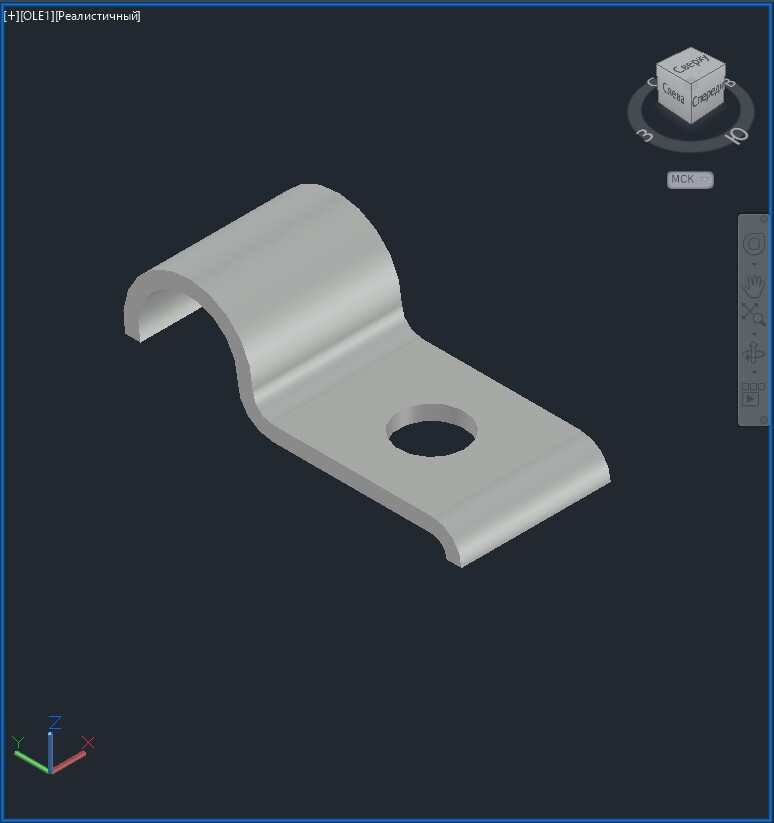

Каждая 3D‑модель размещена на информационной сетке: на ней чётко обозначены типоразмер и длина прижима — это ускоряет подбор нужного варианта и снижает риск ошибок при компоновке узлов. Все модели выполнены в формате «ТЕЛО», то есть представляют собой полноценные твердотельные объекты. Такой подход позволяет корректно рассчитывать массу, моменты инерции, выполнять прочностные оценки и получать реалистичные визуализации.

Интеграция в рабочие процессы и возможности обработки данных

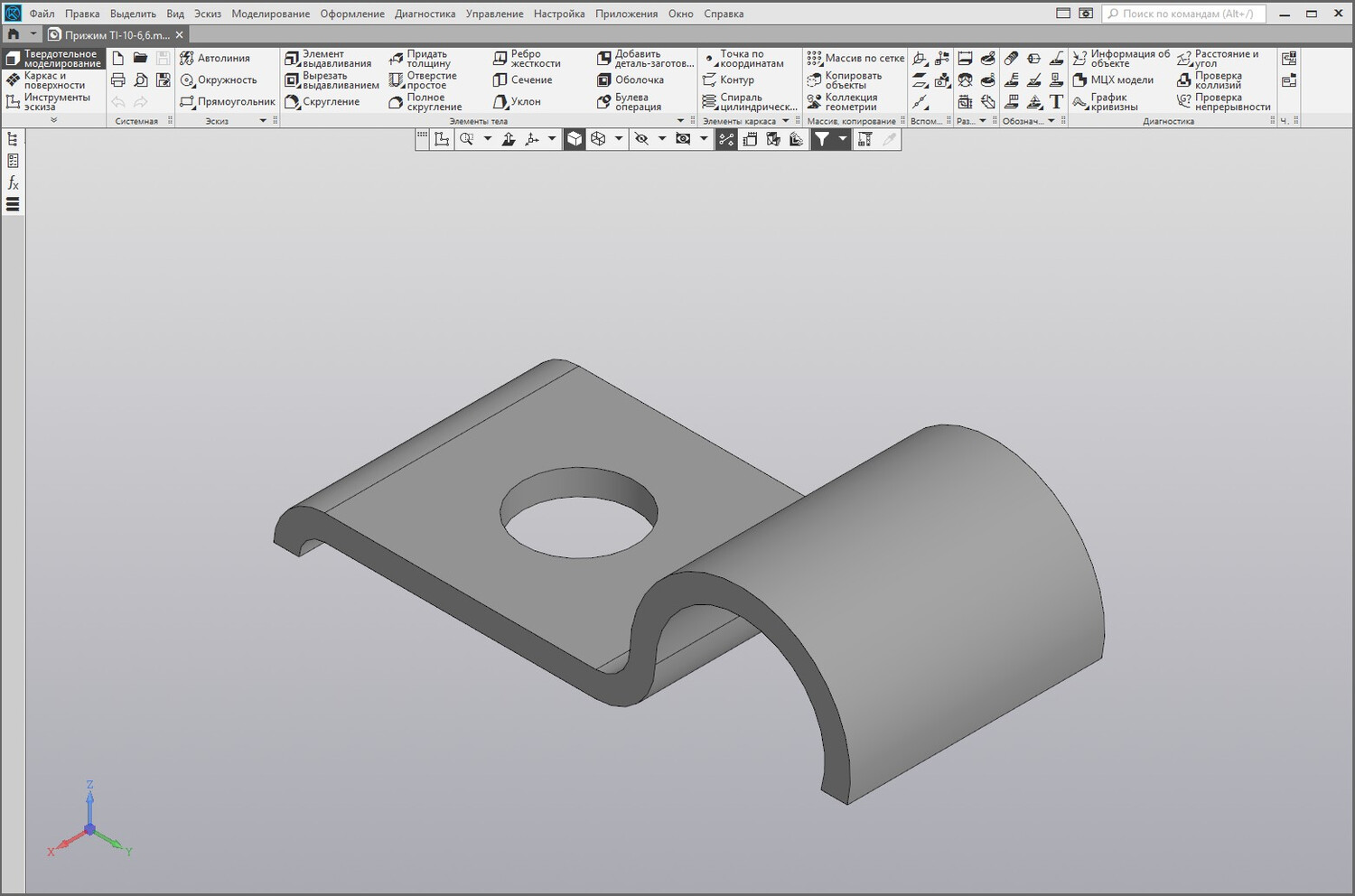

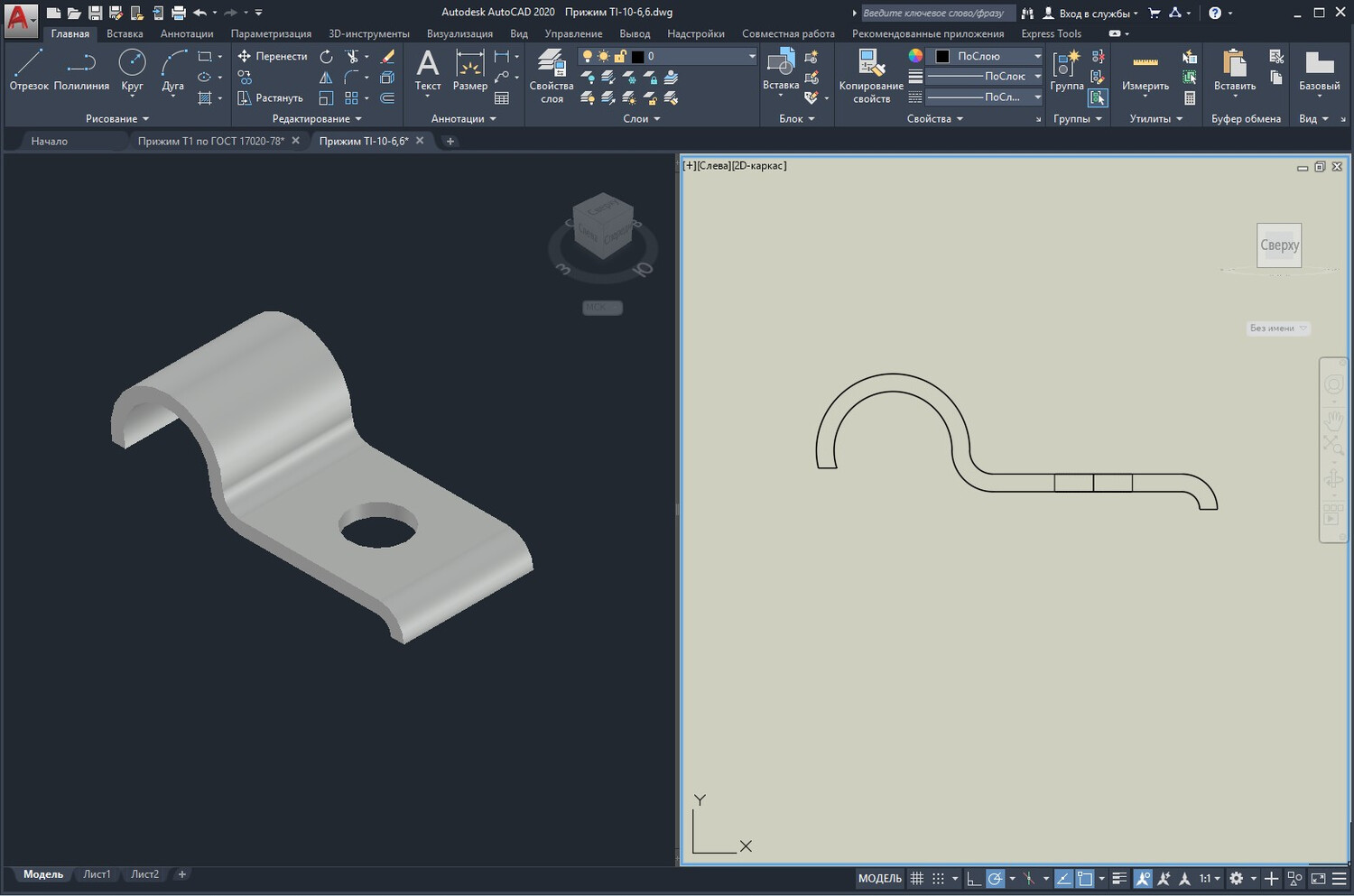

Модели адаптированы для использования в профессиональных системах автоматизированного проектирования. С помощью штатных инструментов САПР вы можете экспортировать геометрию в сторонние платформы — например, в КОМПАС‑3D, SketchUp, 3ds Max и другие совместимые среды. Кроме того, из твердотельной модели удобно формировать 2D‑чертежи, строить разрезы, сечения и любые необходимые проекции — это существенно сокращает трудоёмкость подготовки рабочей документации и повышает точность конструкторских решений.

Форматы файлов:

• AutoCAD 3D-модель .dwg (версия 2010 и выше).
