3D модели жалюзийных решеток

Твёрдотельные модели металлических вентиляционных решёток

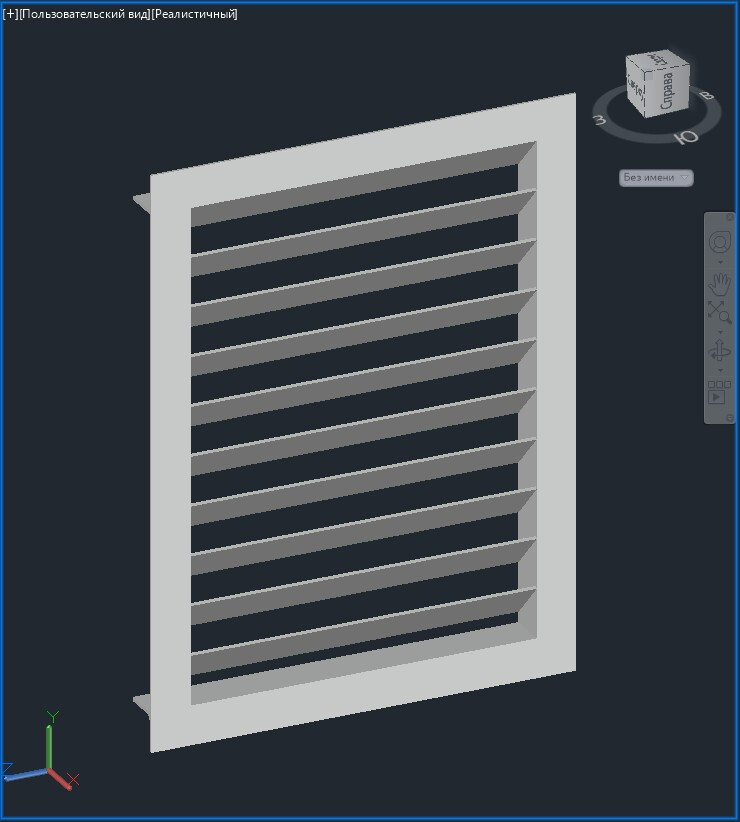

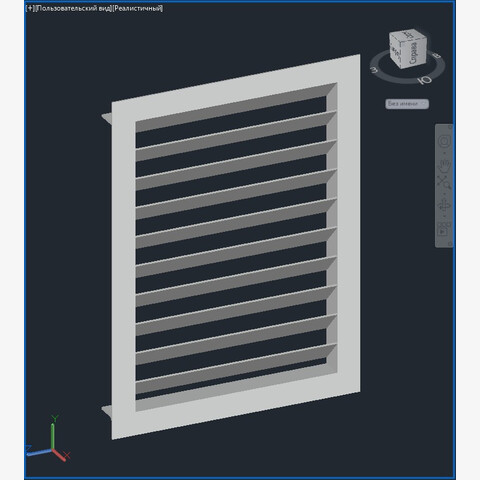

Сборник трёхмерных моделей неподвижных жалюзийных решёток из металла, разработанных в соответствии с типовым проектом серии 1.194-КР-1 «Типовые конструкции вентиляции». Набор охватывает все типоразмеры и предназначен для проектирования систем приточно-вытяжной вентиляции, а также оформления воздухозаборных и выбросных проёмов в стеновых ограждениях зданий и сооружений.

Организация каталога

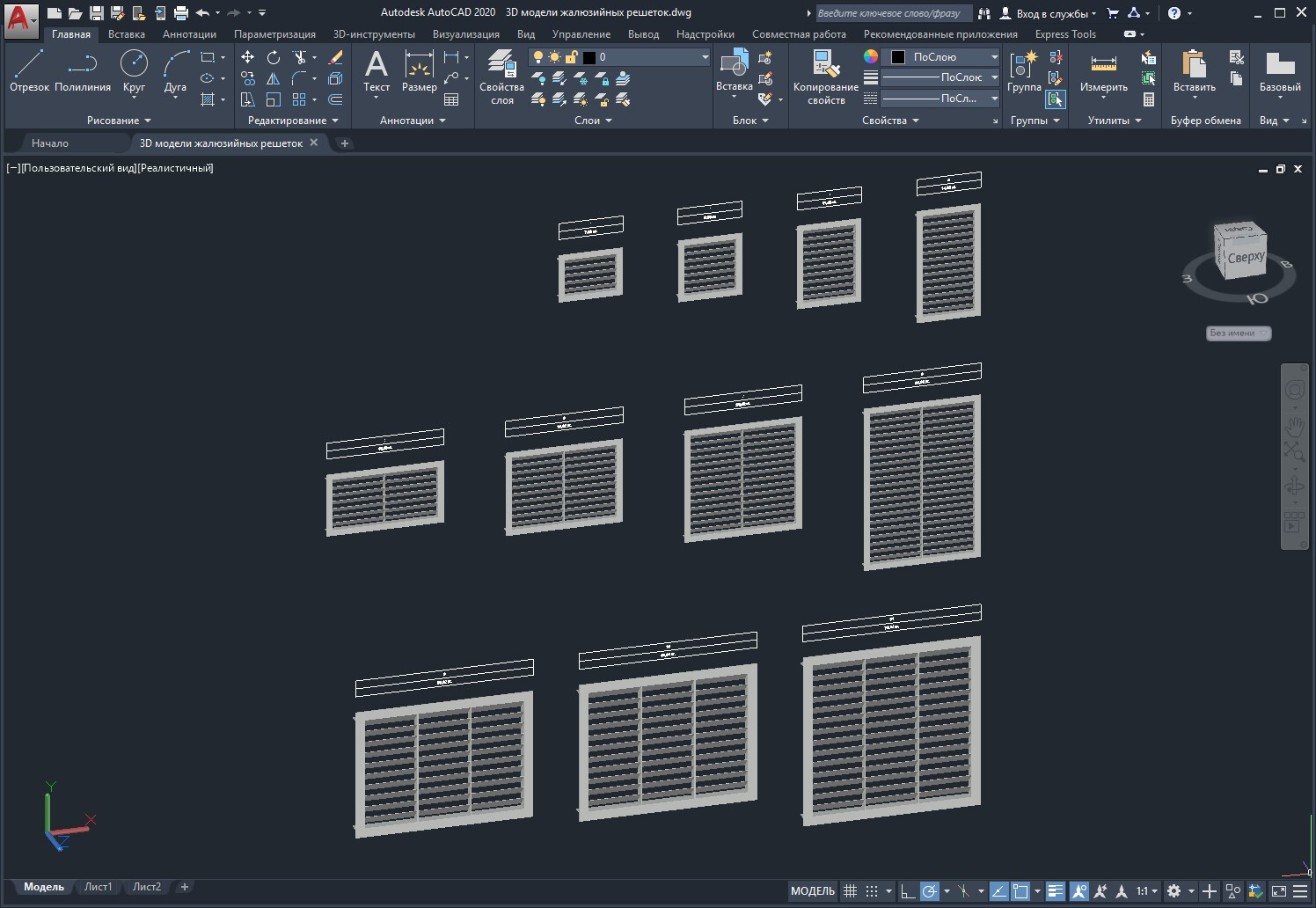

• Каждая модель комплекта расположена на информационной сетке, где зафиксированы типоразмер и масса изделия — это упрощает подбор элементов и контроль нагрузок на несущие конструкции;
• Геометрия всех решёток построена методом твёрдотельного моделирования (тип «ТЕЛО»), что гарантирует точность при операциях сборки, получении сечений и массово-инерционных расчётах.

Интеграция в САПР и обмен данными

Модели адаптированы для работы в ведущих инженерных и архитектурных программах. С помощью штатных средств экспорта доступны следующие возможности:

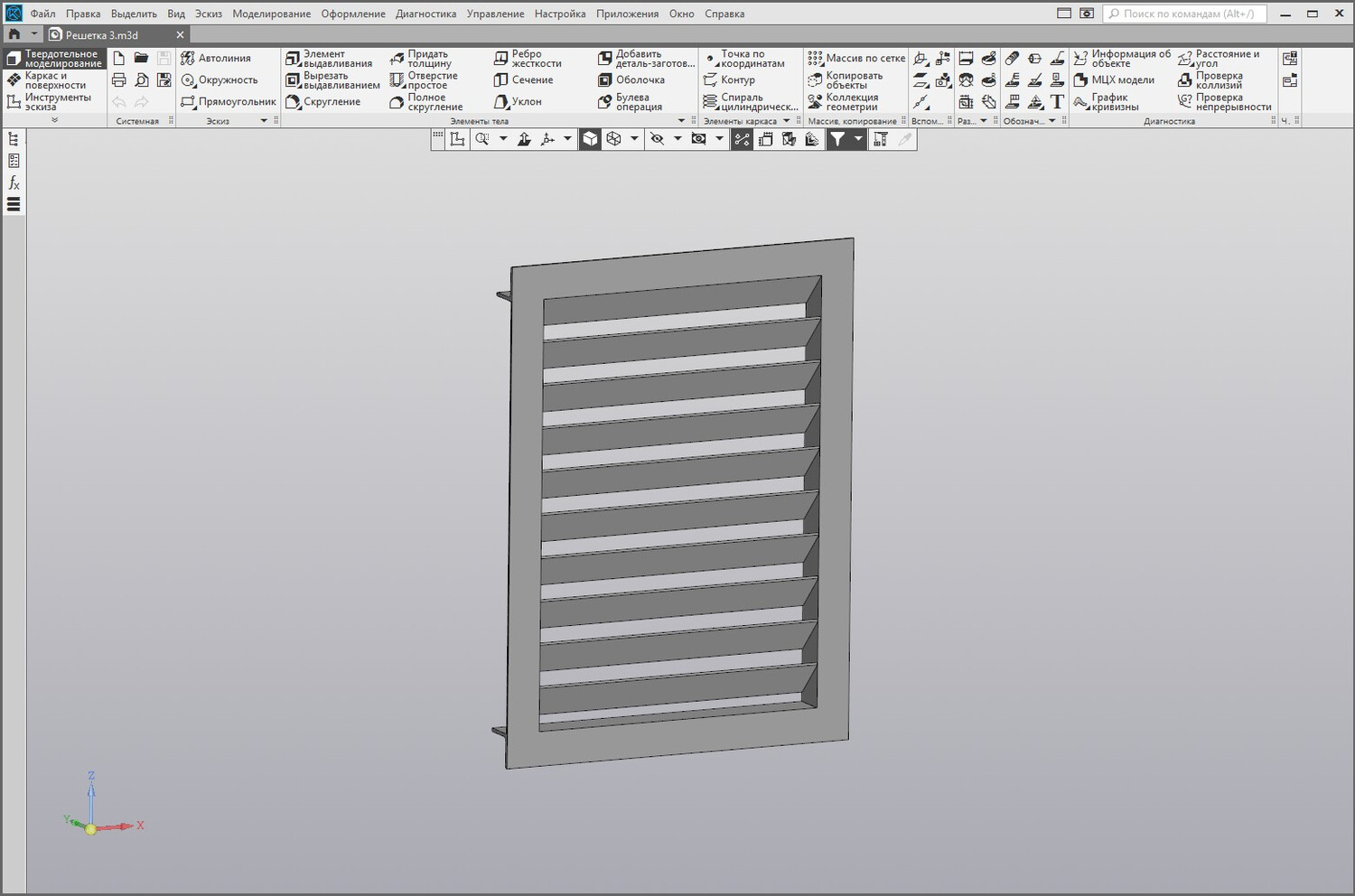

• Перенос геометрии во внешние пакеты — КОМПАС-3D, SketchUp, 3ds Max и другие;

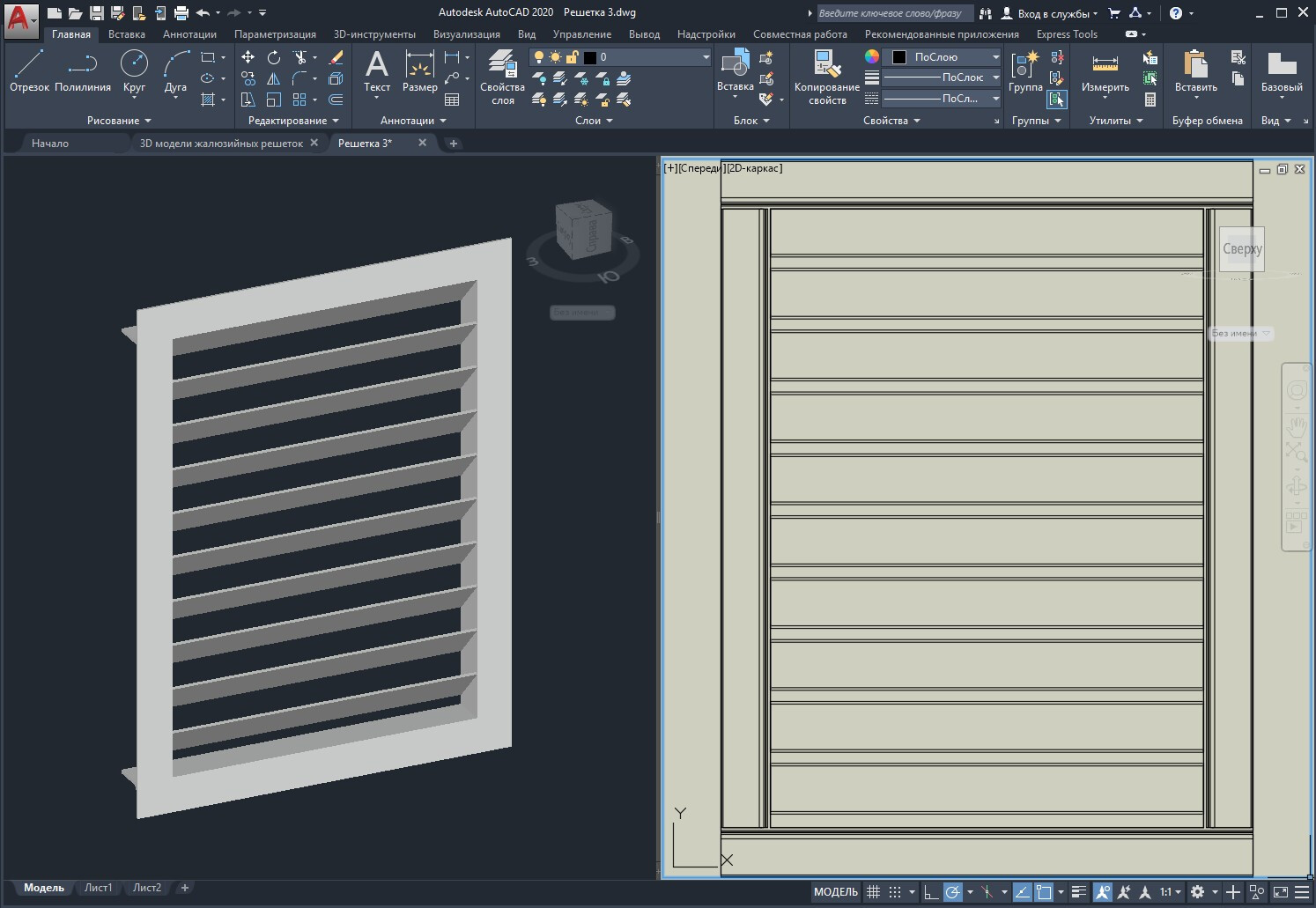

• Создание 2D-чертежей на основе трёхмерной модели;
• Формирование разрезов и сечений для подготовки рабочей документации;
• Включение моделей в сборочные узлы и спецификации вентиляционного оборудования.

Форматы файлов:

• AutoCAD 3D-модель .dwg (версия 2010 и выше).


Просмотреть страницу – «Как скачать?»

Подписывайтесь на рассылку BASEcad и получайте файлы бесплатно!
