3D модели опор неподвижных УГК

Цифровая библиотека неподвижных опорных конструкций типа УГК — для Ду от 200 до 1000 мм

Представляем систематизированный каталог трёхмерных моделей неподвижных опор УГК — опорных конструкций, применяемых при прокладке надземных и подземных газопроводов для жёсткой фиксации трубопровода в заданной точке и гашения усилий от температурных деформаций, ветровых и сейсмических нагрузок. В отличие от подвижных опор, допускающих линейное расширение трубы, неподвижная опора воспринимает и передаёт на строительную часть все осевые и боковые усилия, действующие на участке. Конструкция и габаритные размеры каждого изделия соответствуют серии 5.905‑18.05 — нормативному документу, регламентирующему типовые решения для опор газопроводов.


Охват типоразмеров

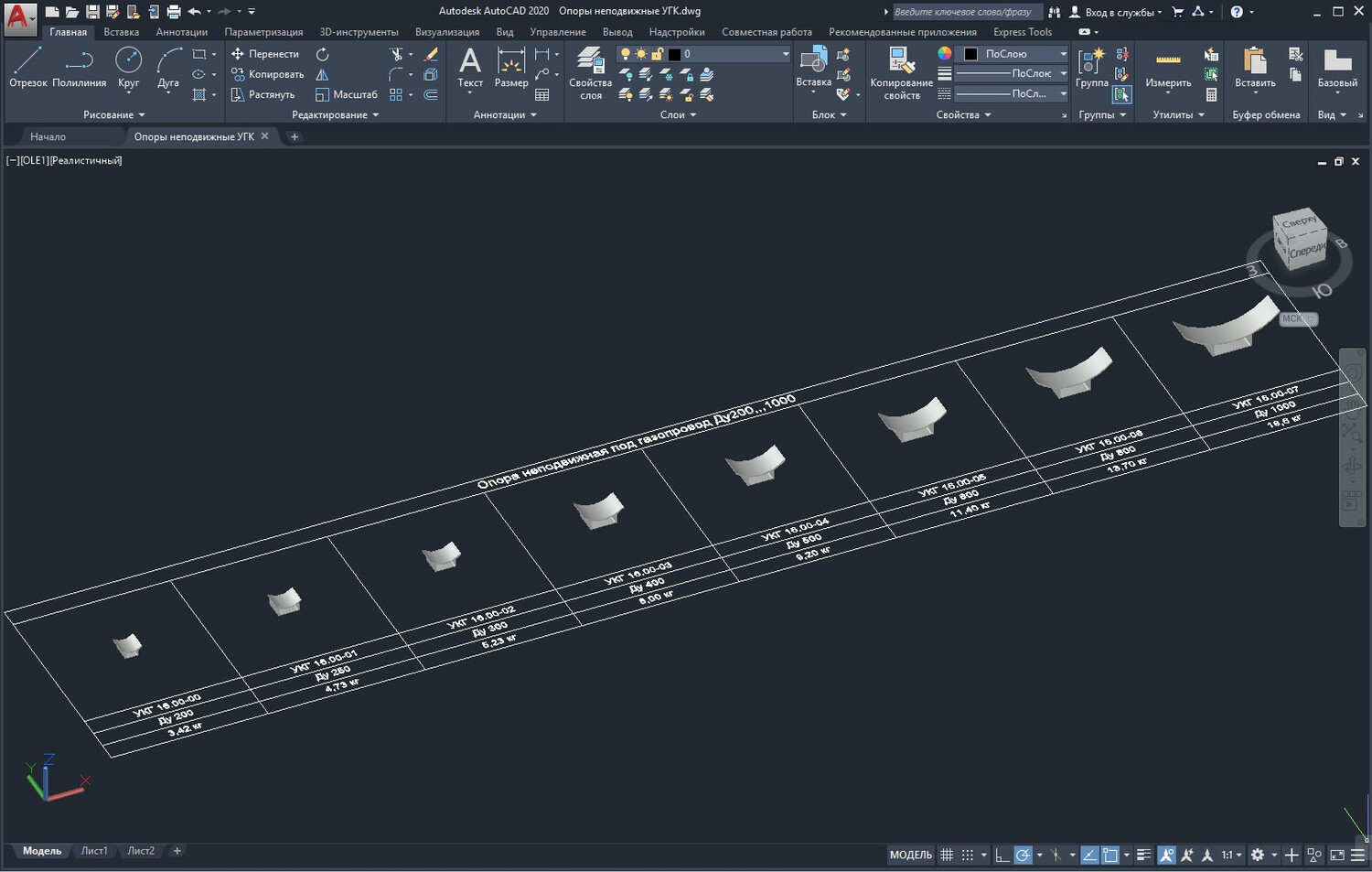

Комплект включает все типоразмеры, предусмотренные серией для данного типа опор. Диапазон условных проходов трубопроводов — от ДУ 200 до ДУ 1000 мм, что охватывает газопроводы среднего и крупного диаметра.


Метод построения геометрии

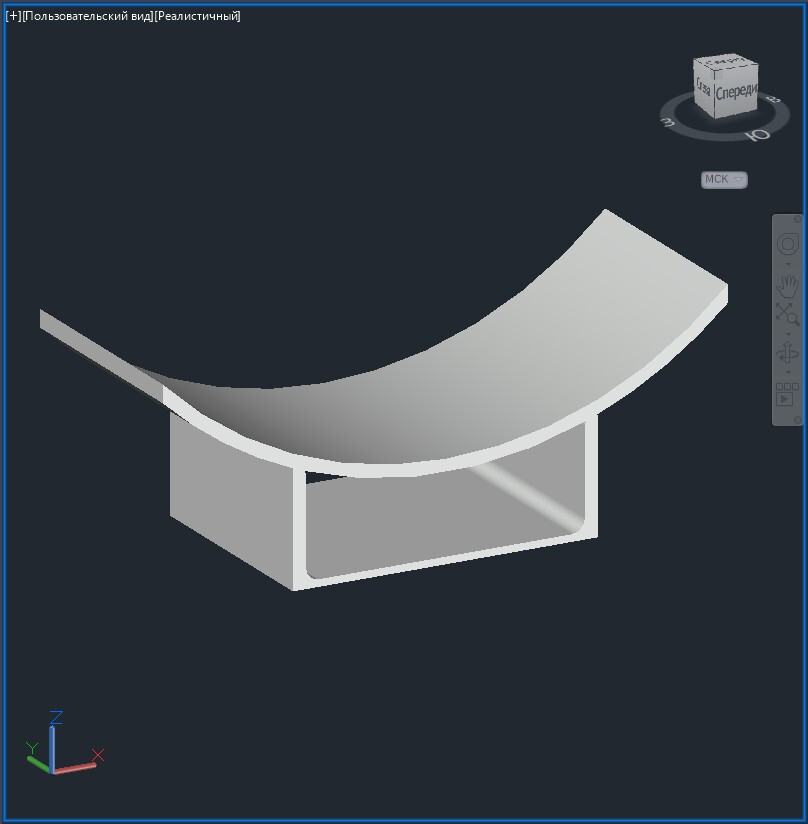

Все трёхмерные модели реализованы в формате твёрдотельного моделирования (тип — ТЕЛО). Каждая опора представляет собой замкнутый объёмный объект с корректными массо‑инерционными характеристиками.


Интеграция в CAD‑системы и экспорт

Файлы подготовлены для работы в распространённых средах автоматизированного проектирования. Через штатные инструменты экспорта пользователь может:

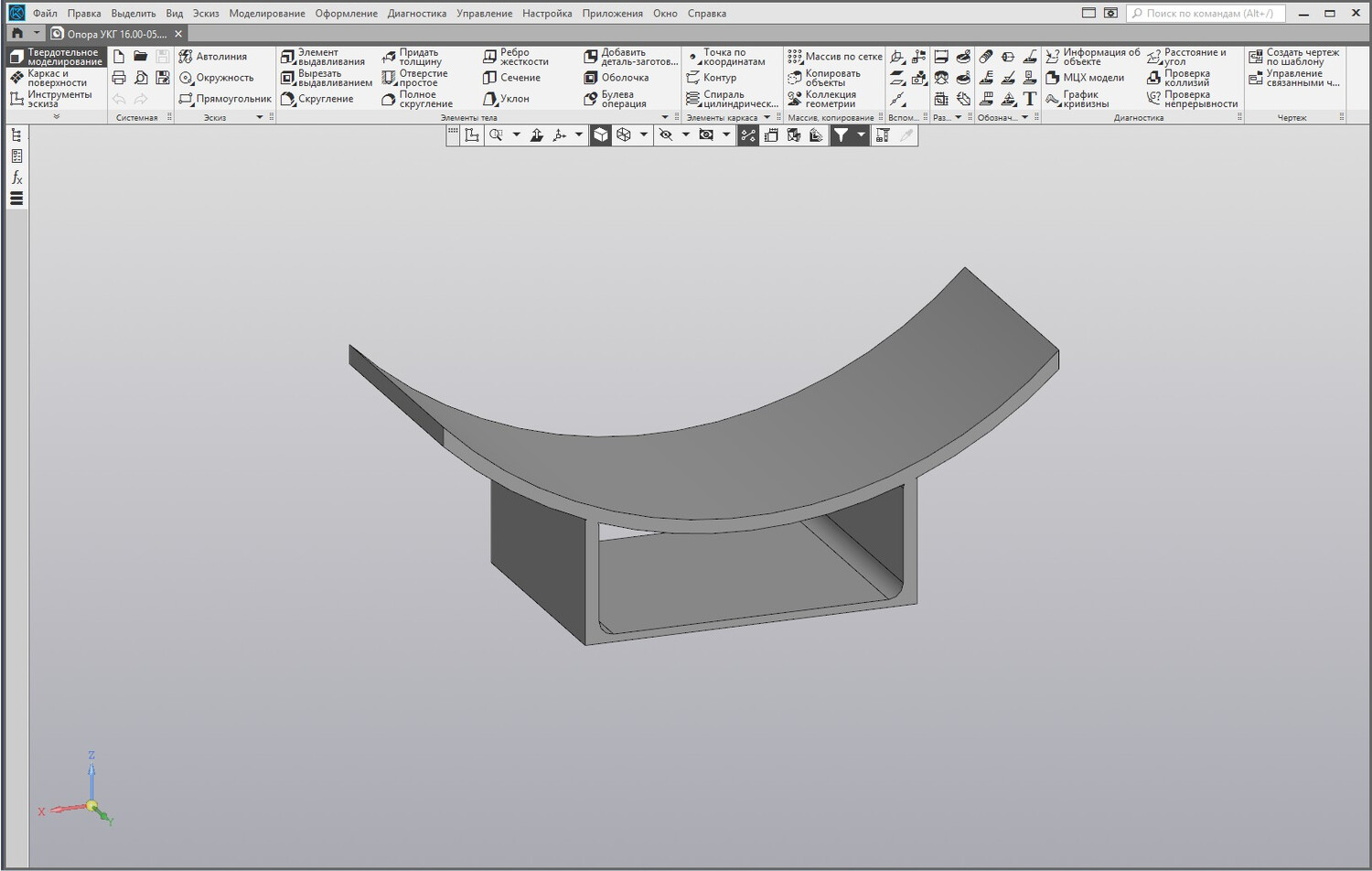

• импортировать 3D‑геометрию в КОМПАС‑3D, SketchUp, 3ds Max и аналогичные пакеты;

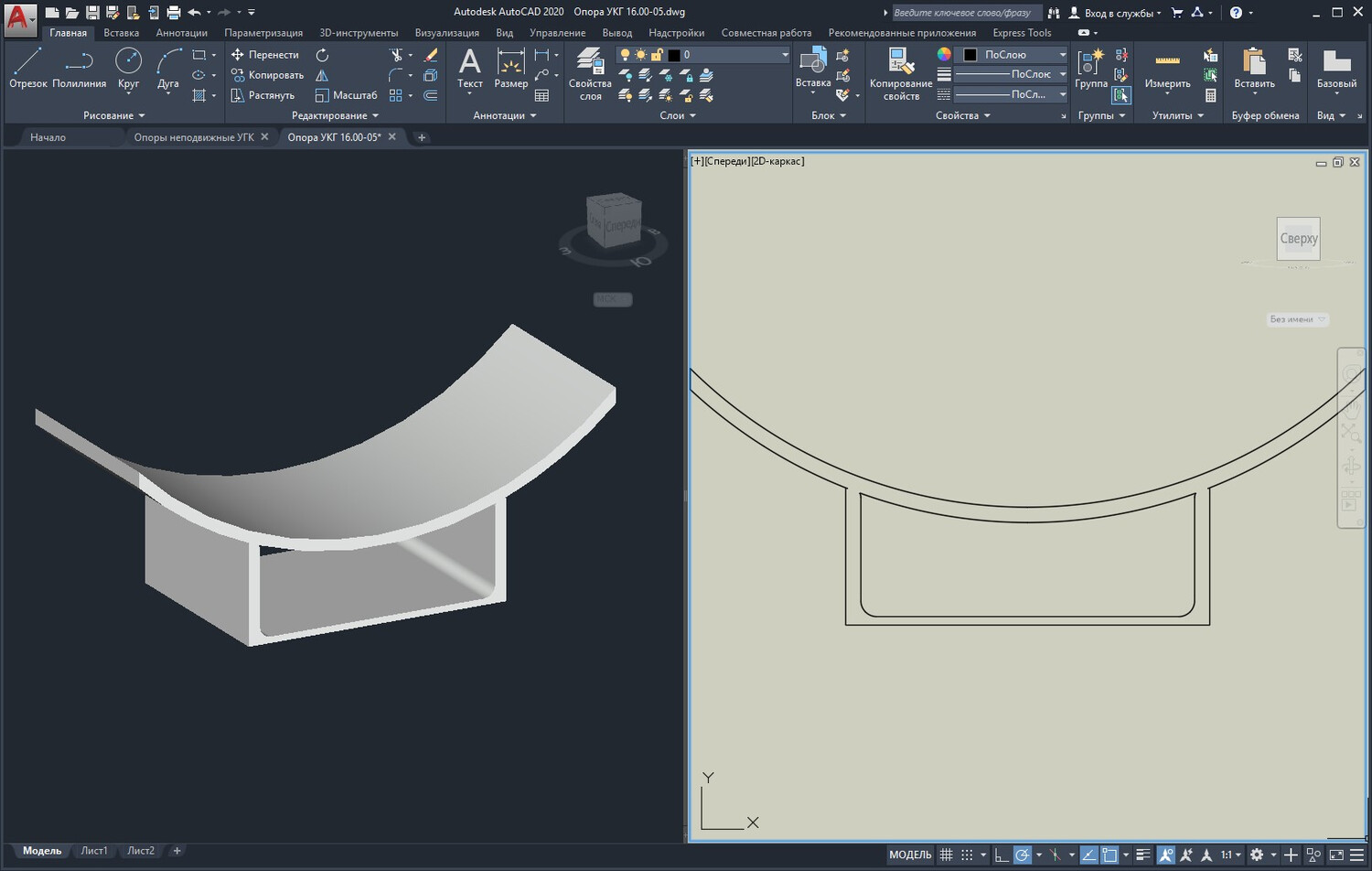

• сформировать 2D‑чертежи с необходимыми видами, сечениями и разрезами;
• выполнить локальные вырезы для анализа сварных швов и проверки сопряжения опорных поверхностей с трубой.

Форматы файлов:

• AutoCAD 3D-модель .dwg (версия 2010 и выше).
