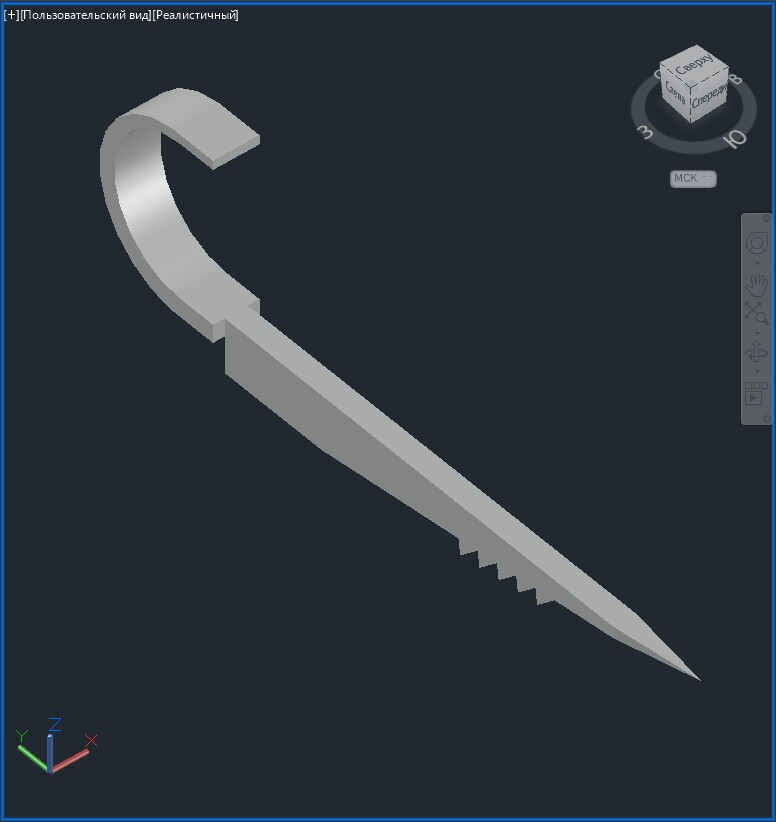

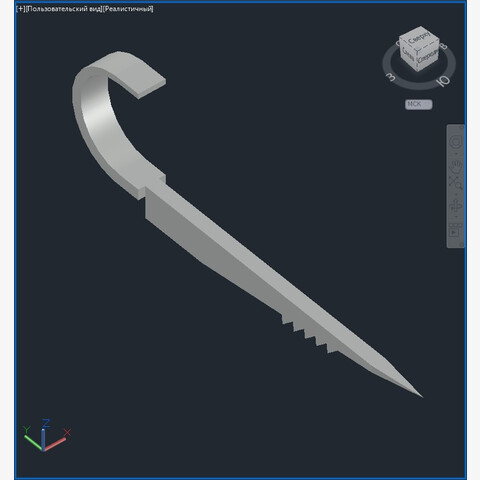

3D модели крюков для крепления трубопровода

Инженерные 3D‑решения для монтажа газопроводов и трубопроводов

Нужен надёжный инструмент для проектирования узлов крепления трубопровода? Предлагаем профессиональный комплект 3D‑моделей крюков, разработанных в строгом соответствии с типовым проектом — серия 5.905‑18‑05 «Узлы и детали крепления газопроводов». Модели адаптированы для практического применения в реальных строительных и монтажных условиях: они подходят для фиксации трубопроводов к кирпичным и деревянным стенам, что делает их универсальным решением для широкого спектра объектов — от коммунальных сетей до промышленных площадок.

В комплект включены все типоразмеры крюков в диапазоне от Ду15 до Ду40. Такой охват позволяет подобрать крепёжный элемент под конкретные параметры трубопровода без необходимости доработки или адаптации модели.

Наглядность, точность и полная совместимость с САПР

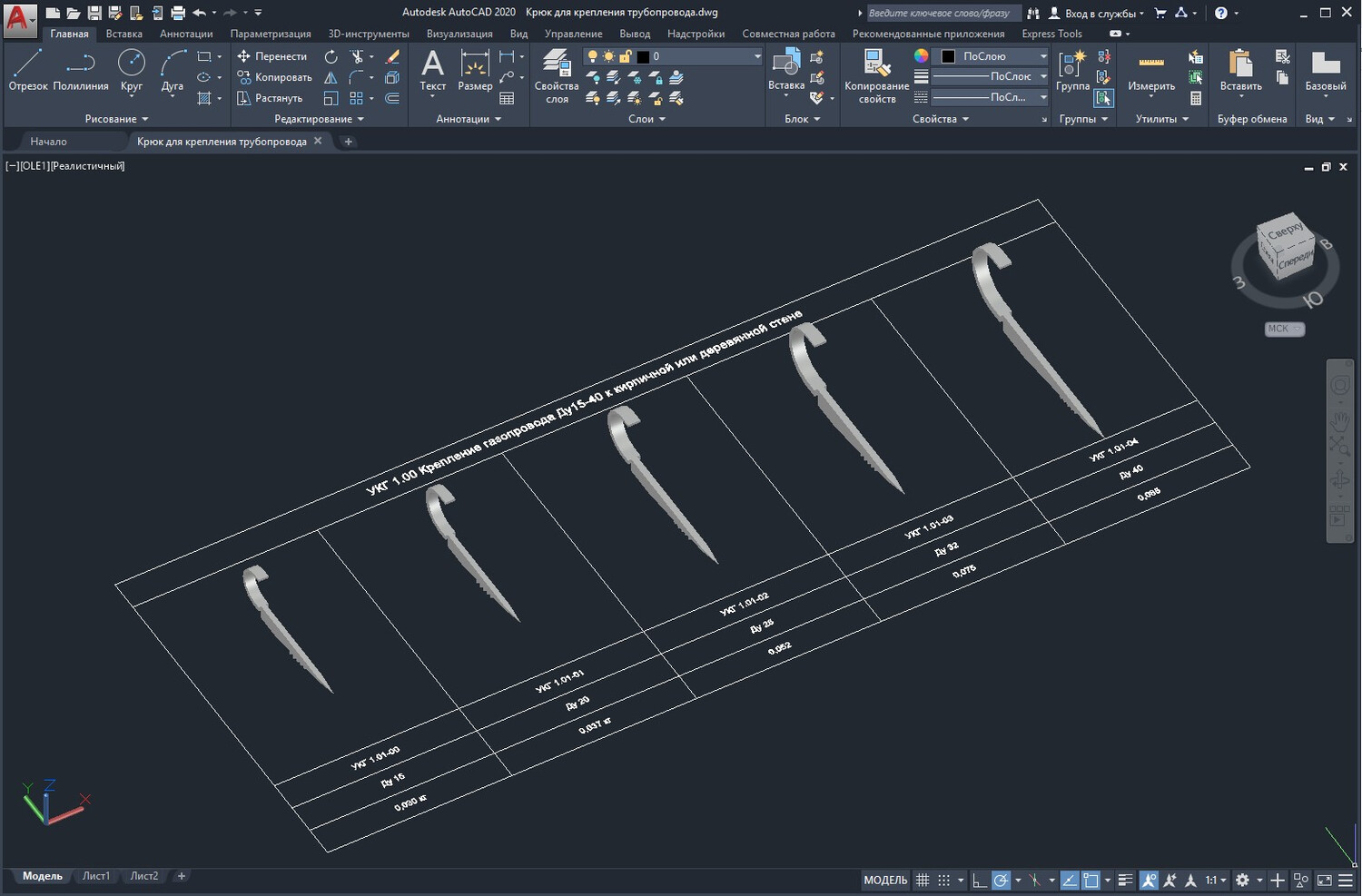

Для удобства подбора и быстрой оценки параметров все модели размещены на единой информационной сетке. Рядом с каждым элементом указаны его типоразмер и масса — это существенно ускоряет процесс компоновки узлов и помогает корректно рассчитывать нагрузки на несущие конструкции.

Все модели выполнены в формате твёрдотельного моделирования (тип «ТЕЛО»), что гарантирует высокую геометрическую точность и корректность инженерных расчётов. Вы сможете:

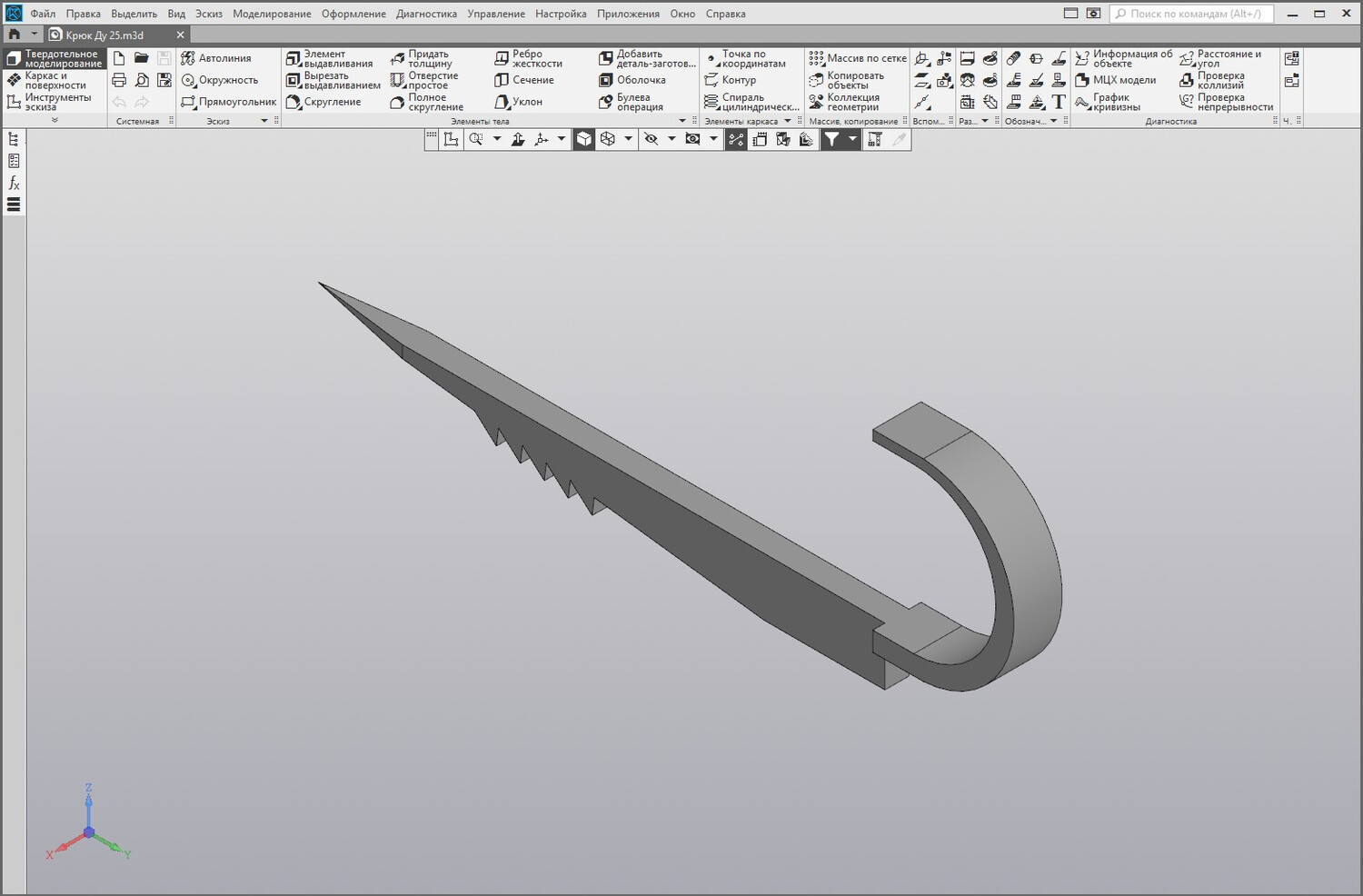

• экспортировать 3D‑геометрию в популярные САПР — КОМПАС‑3D, SketchUp, 3ds Max и другие;

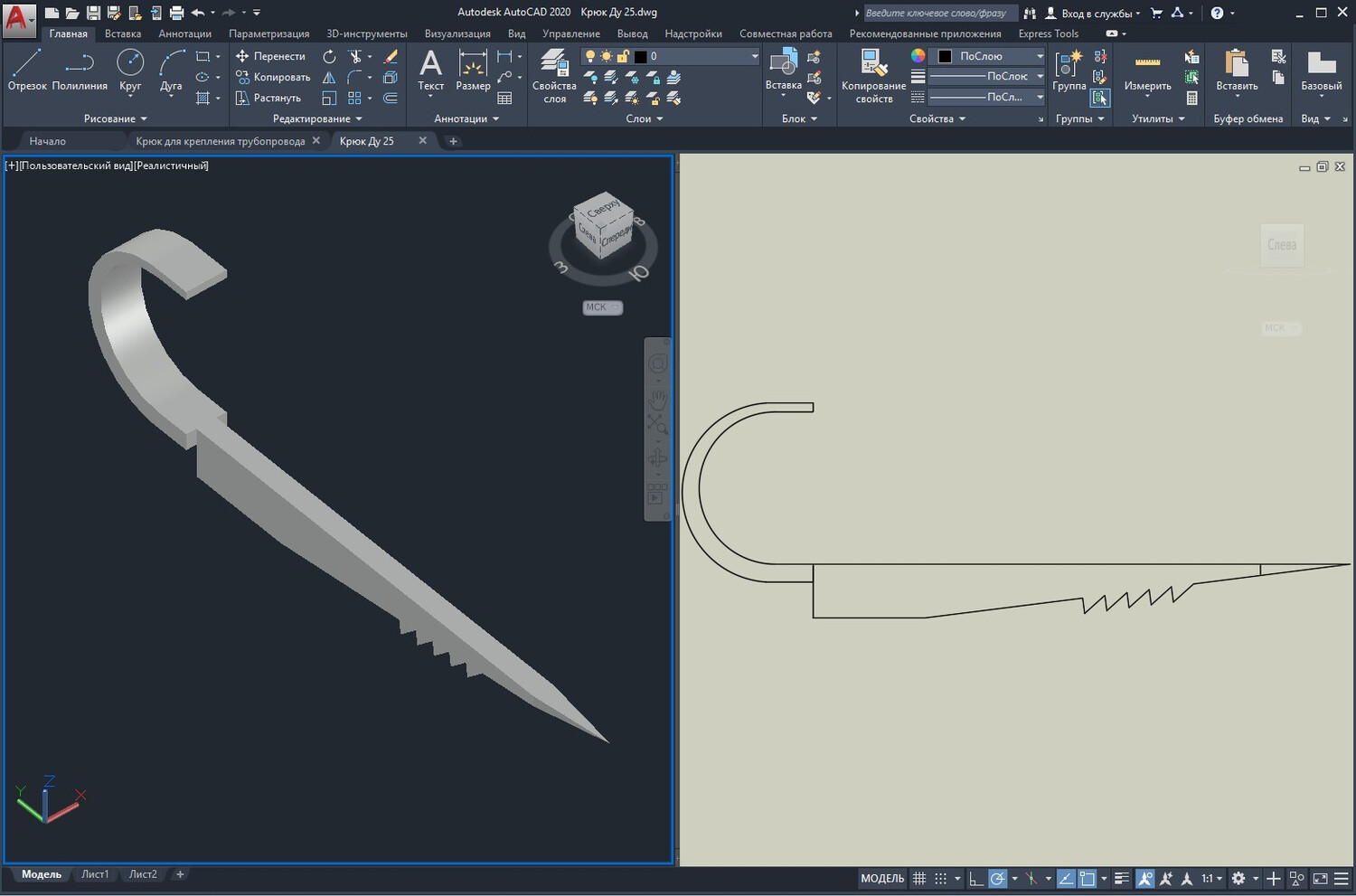

• выгрузить 2D‑чертежи для включения в рабочую документацию;
• построить разрезы и сечения, необходимые для деталировки узлов;
• выполнить расчёты массы, центра тяжести и иных характеристик как отдельных крюков, так и целых монтажных сборок.

Форматы файлов:

• AutoCAD 3D-модель .dwg (версия 2010 и выше).
