3D модели тросовых электропроводок

Цифровая библиотека монтажных элементов из перфополосы К106 и стальной ленты по типовому проекту

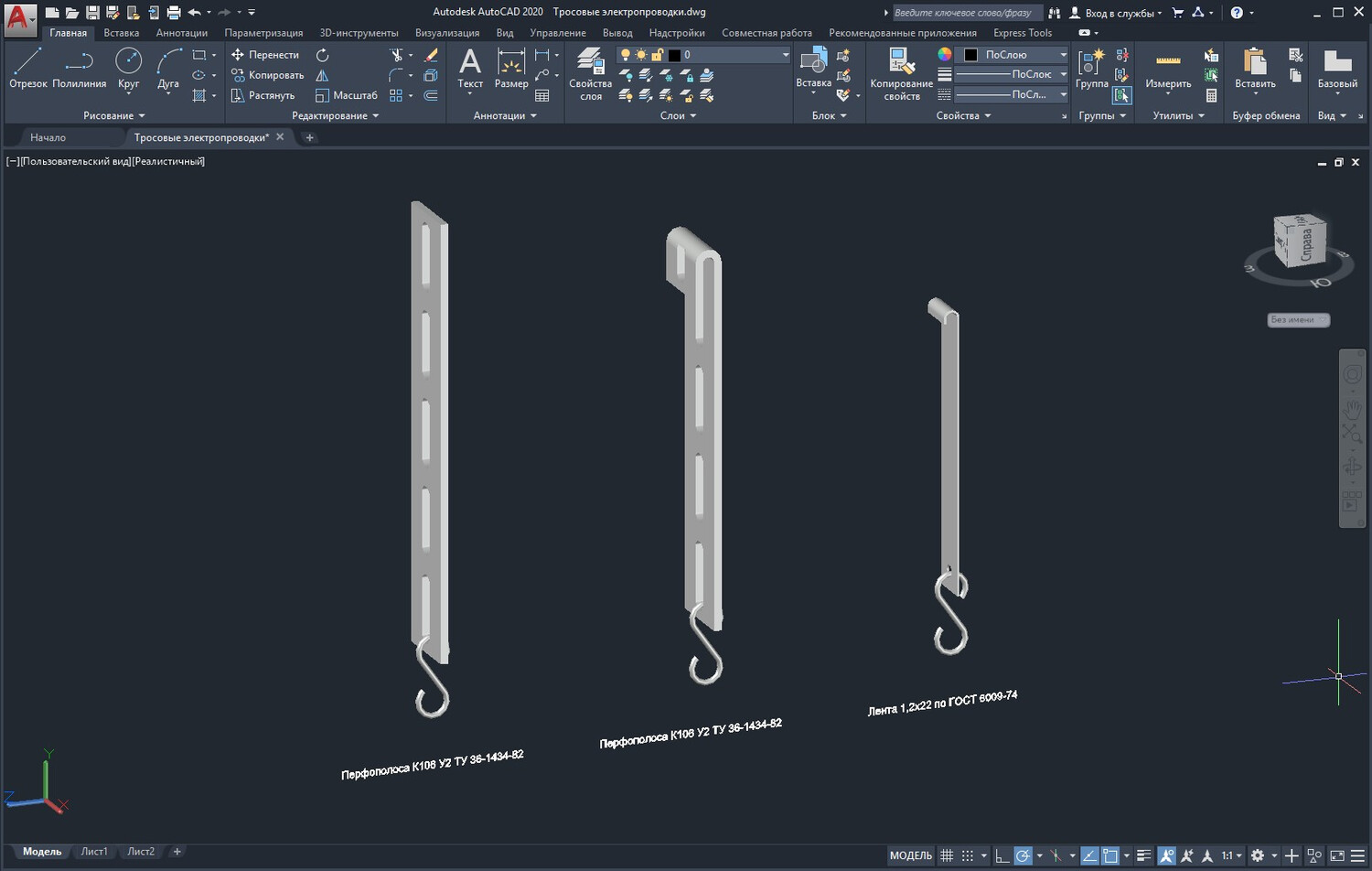

Представляем набор трёхмерных моделей подвесок, применяемых при монтаже тросовых электропроводок — способа прокладки кабельных линий, при котором несущим элементом служит натянутый стальной трос. Этот метод востребован там, где невозможна или нецелесообразна установка традиционных лотков и кабельных конструкций: в помещениях с высокими потолками, на эстакадах, в складских и производственных зданиях с большими пролётами. Подвески фиксируют кабель к несущему тросу и обеспечивают требуемый шаг крепления, предотвращая провисание и механические повреждения проводки.

Материалы и конструкция

Подвески изготовлены из перфорированной полосы марки К106 — оцинкованной стали с системой отверстий, позволяющей регулировать длину и точку крепления без дополнительной механической обработки. Дополнительно применяется стальная лента по ГОСТ 6009‑74, регламентирующая размеры и технические требования к горячекатаной полосовой стали. Конструкция и габаритные размеры всех элементов соответствуют типовому проекту — стандартизированному решению, прошедшему инженерную проработку и утверждённому для повторного применения. Это гарантирует совместимость подвесок с серийно выпускаемыми крепёжными изделиями и монтаж без подгонки.

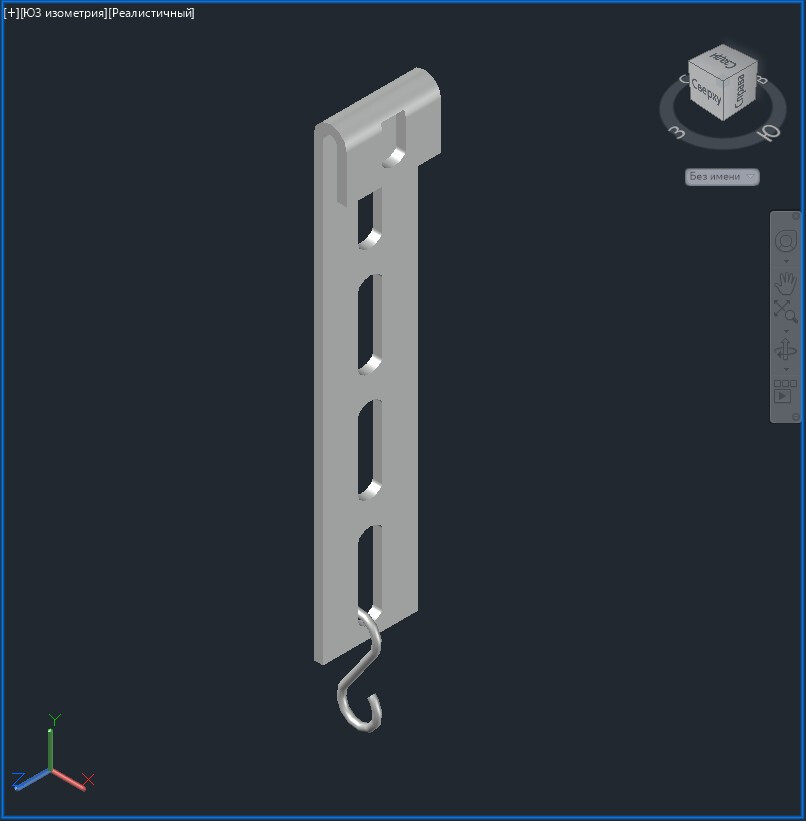

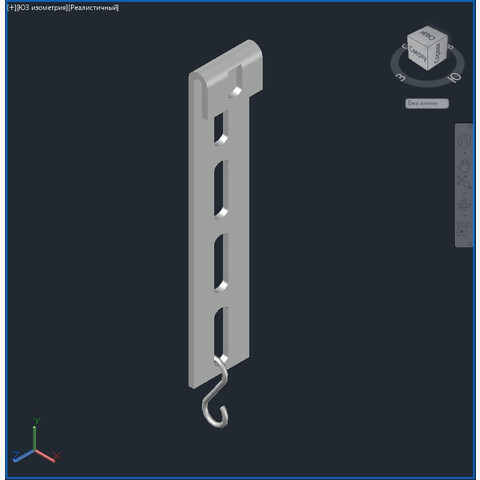

Все трёхмерные модели выполнены в формате твёрдотельного моделирования (тип — ТЕЛО).

Интеграция в CAD‑системы и экспорт

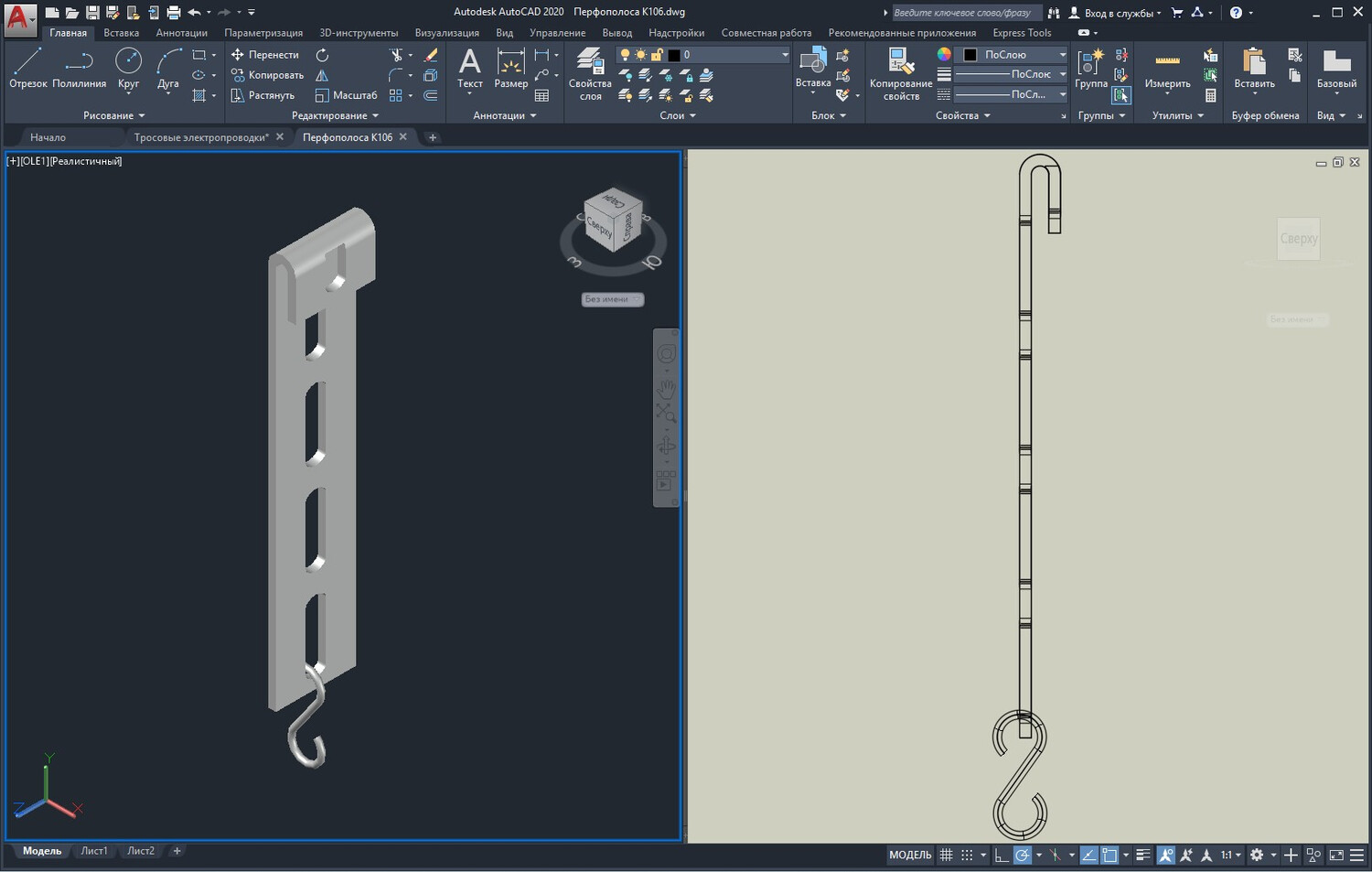

Файлы подготовлены для работы в распространённых средах автоматизированного проектирования. Через штатные инструменты экспорта, доступные в большинстве САПР, пользователь может:

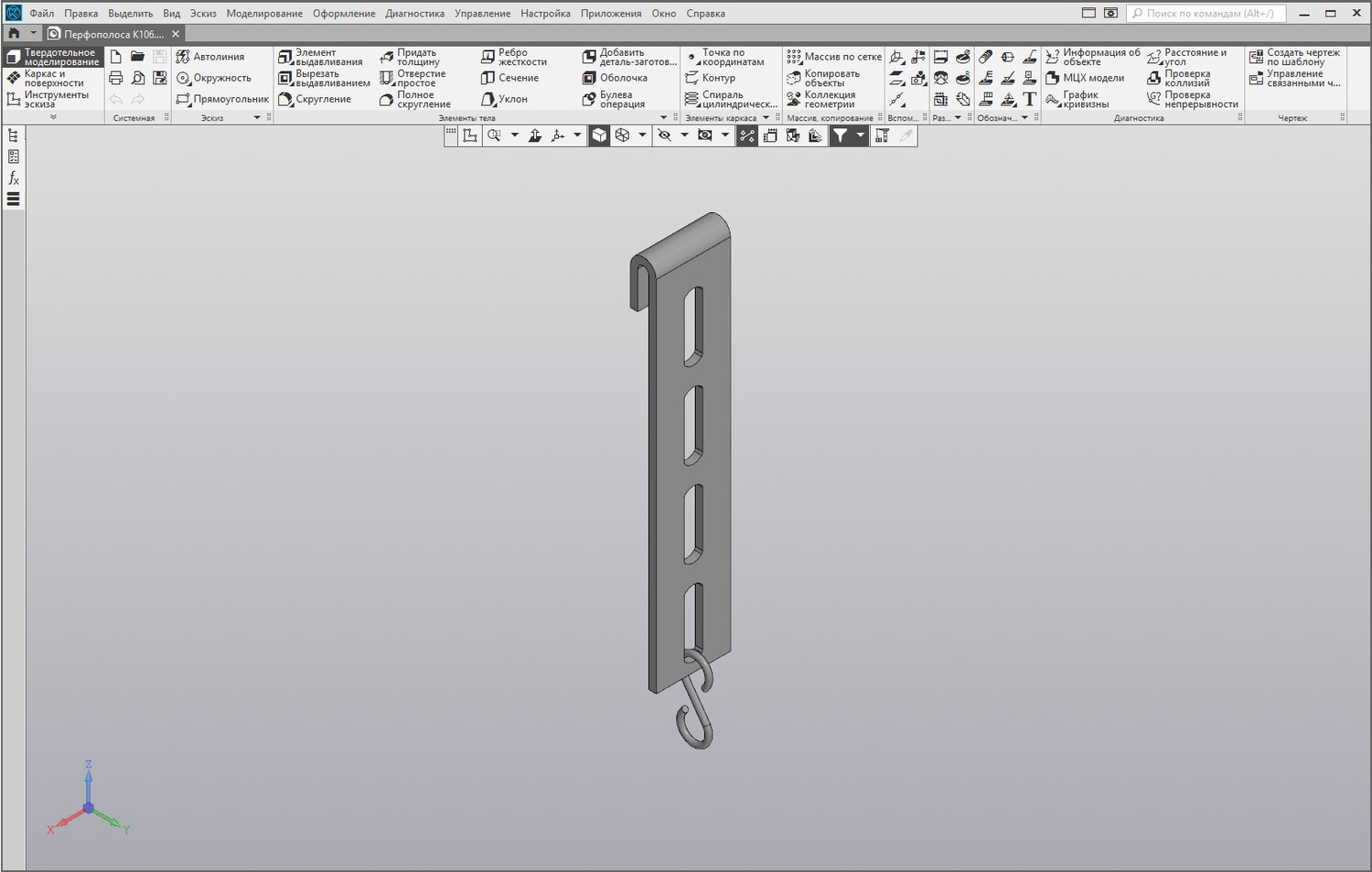

• импортировать 3D‑геометрию в КОМПАС‑3D, SketchUp, 3ds Max и аналогичные пакеты;

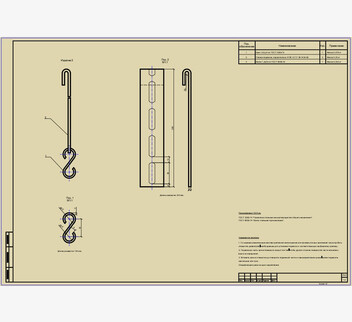

• сформировать 2D‑чертежи с необходимыми видами, сечениями и разрезами;
• выполнить локальные вырезы для анализа геометрии крепёжных отверстий и проверки сопряжения с несущим тросом.

Форматы файлов:

• AutoCAD 3D-модель .dwg (версия 2010 и выше).
