3D модели ниппелей по ГОСТ 28941.27-91

Цифровая библиотека соединительных фитингов для трубопроводов с развальцовкой под конус 74°

Представляем каталог трёхмерных моделей ниппелей, разработанных в соответствии с нормативным документом ГОСТ 28941.27‑91. Эти соединительные элементы применяются для стыковки участков трубопроводов с использованием метода развальцовки трубы — технологии, при которой конец трубы предварительно расширяется на конусной оправке и затем прижимается к конусной посадочной поверхности ниппеля при затяжке накидной гайки. Угол конуса 74° определён стандартом и обеспечивает оптимальное соотношение площади уплотнения и усилия затяжки. Соединение этого типа широко используется в гидравлических, пневматических и топливных системах, где требуется разъёмный герметичный стык, выдерживающий повышенное давление и вибрационные нагрузки.

Охват типоразмеров

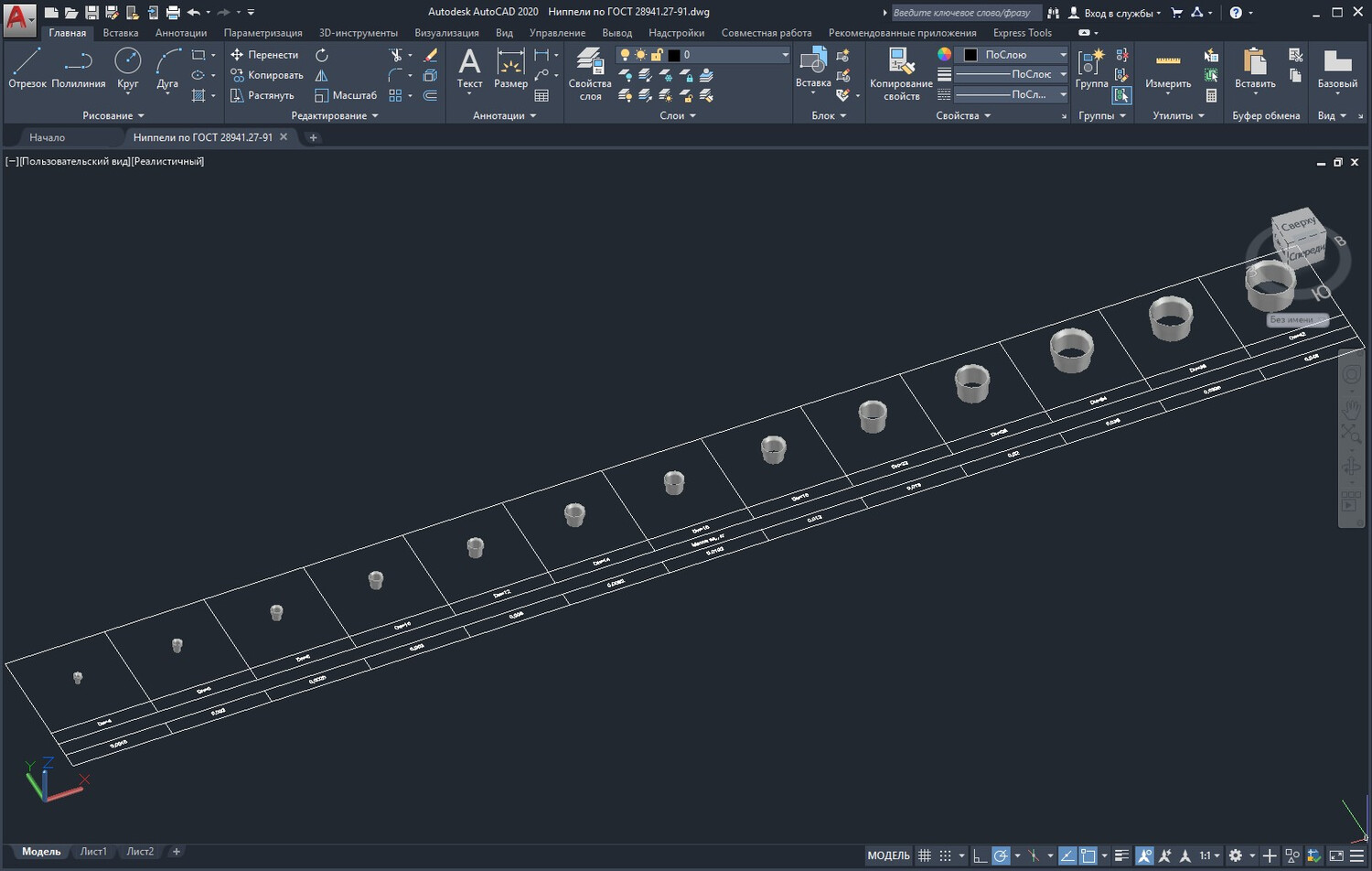

Комплект охватывает все типоразмеры, регламентированные стандартом для данного типа соединений.

Метод построения геометрии

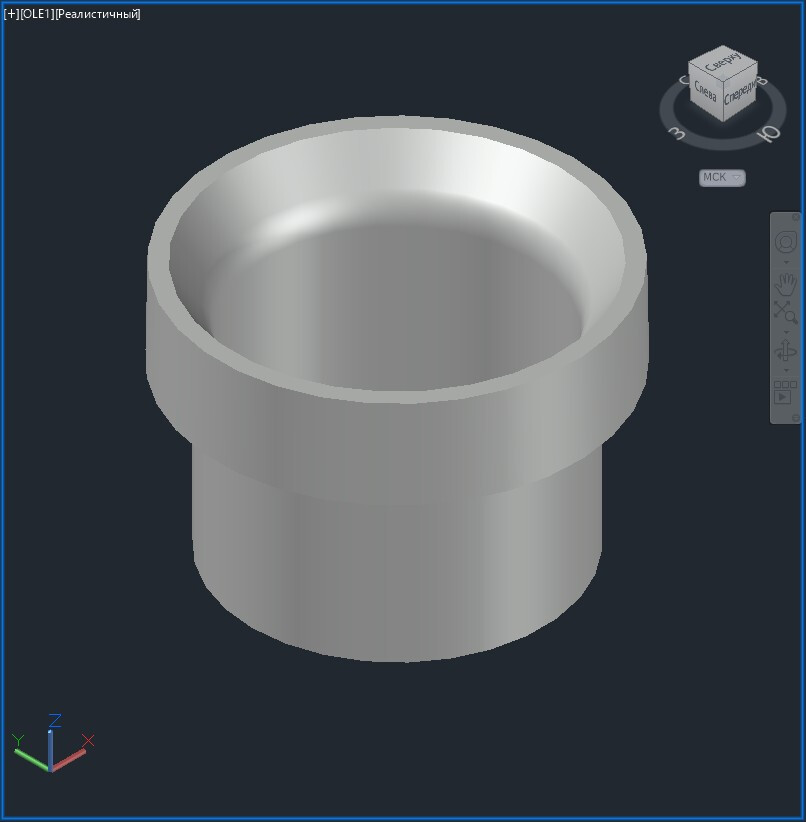

Все трёхмерные модели реализованы в формате твёрдотельного моделирования (тип — ТЕЛО). Каждый ниппель — это замкнутый объёмный объект с корректными массо‑инерционными параметрами.

Совместимость с CAD‑системами и экспорт

Файлы подготовлены для интеграции в популярные системы автоматизированного проектирования. Через штатные инструменты экспорта, доступные в большинстве САПР, пользователь может:

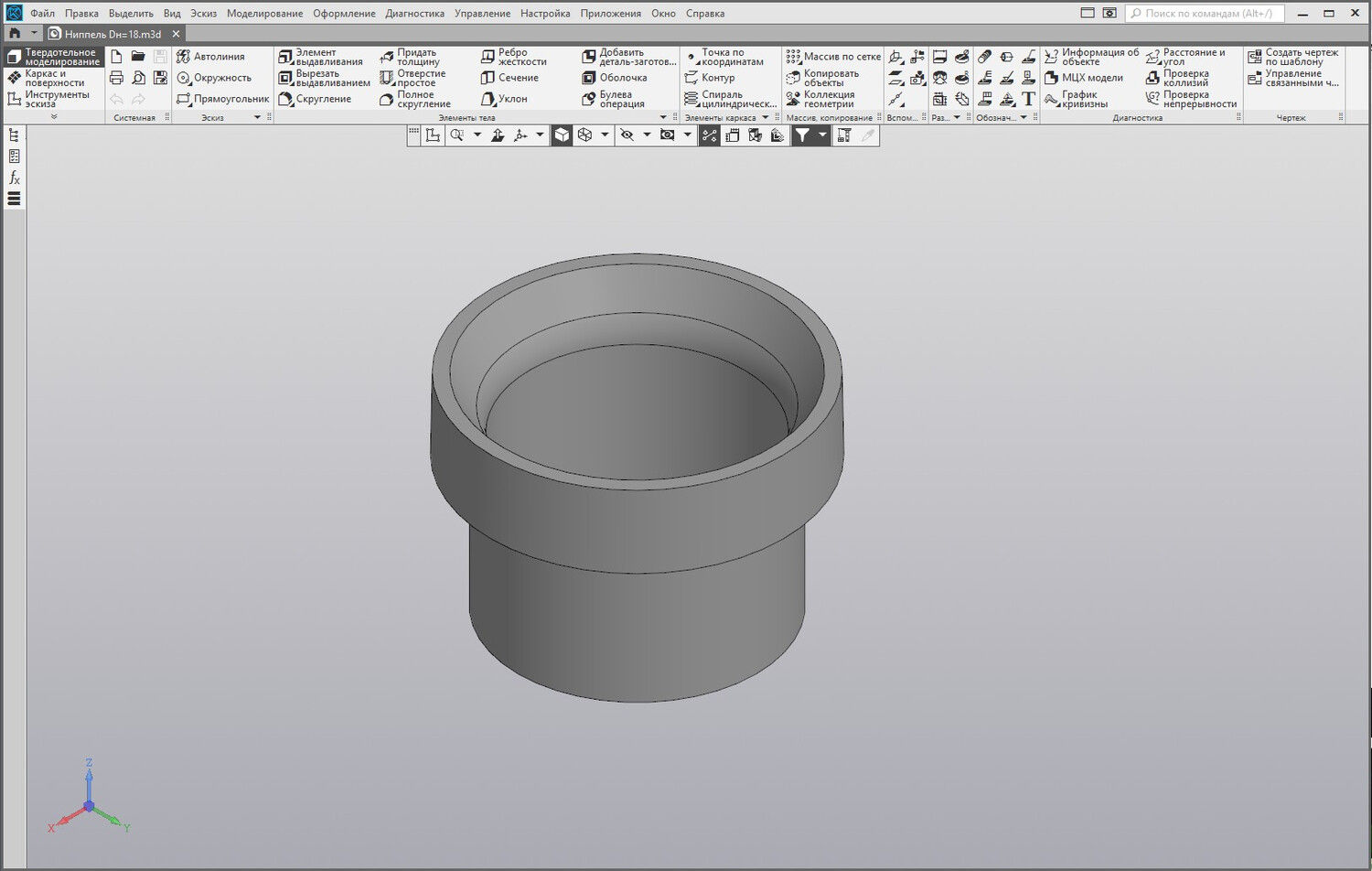

• импортировать 3D‑геометрию в КОМПАС‑3D, SketchUp, 3ds Max и аналогичные программы;

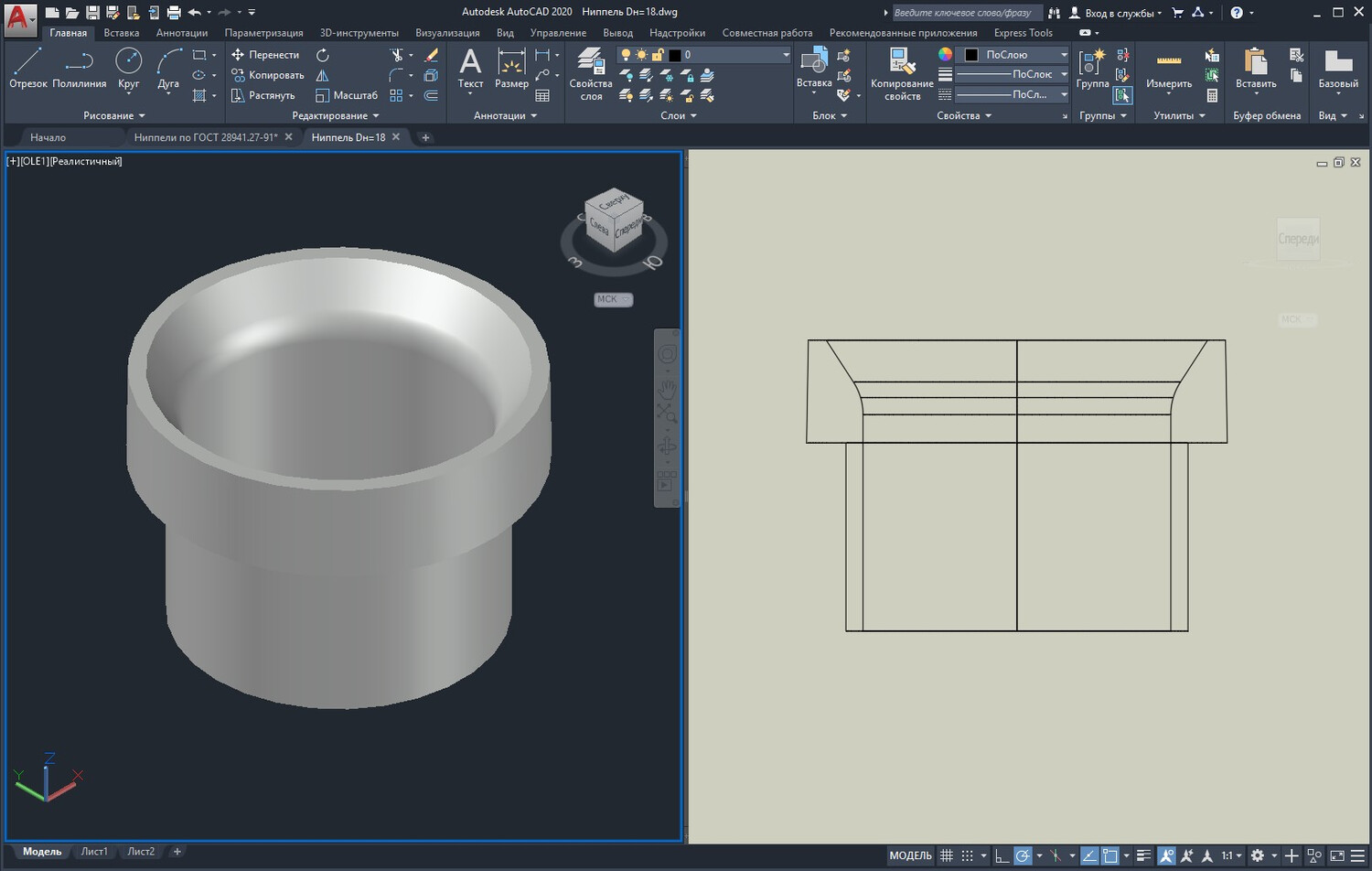

• сгенерировать 2D‑чертежи с необходимыми видами, сечениями и разрезами;
• выполнить локальные вырезы для анализа внутренней геометрии резьбовых каналов и верификации конусной поверхности уплотнения.

арматура_КИПиА

Форматы файлов:

• AutoCAD 3D-модель .dwg (версия 2010 и выше).


Просмотреть страницу – «Как скачать?»

Подписывайтесь на рассылку BASEcad и получайте файлы бесплатно!
