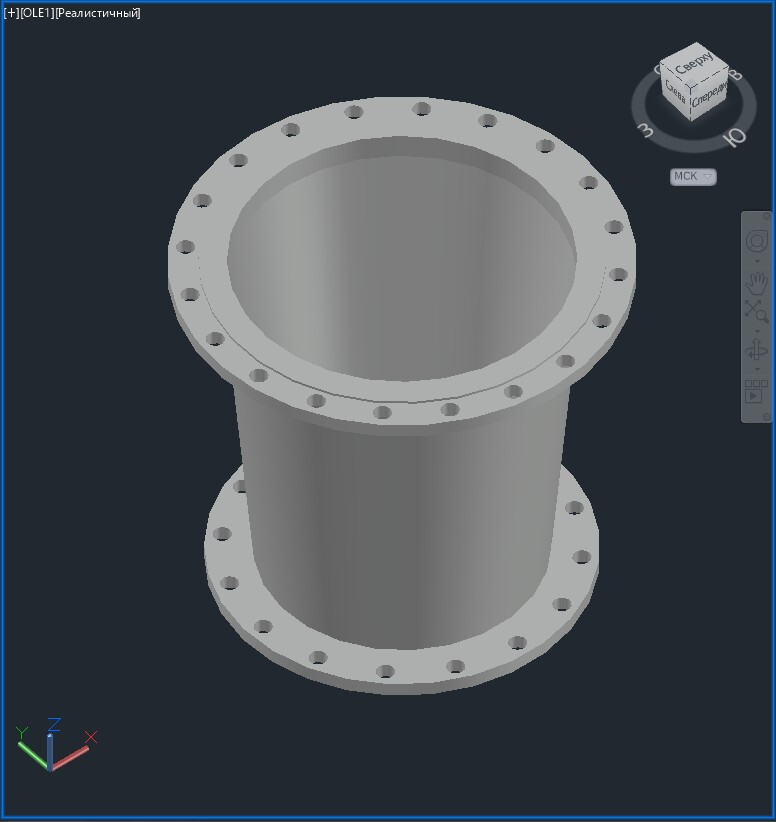

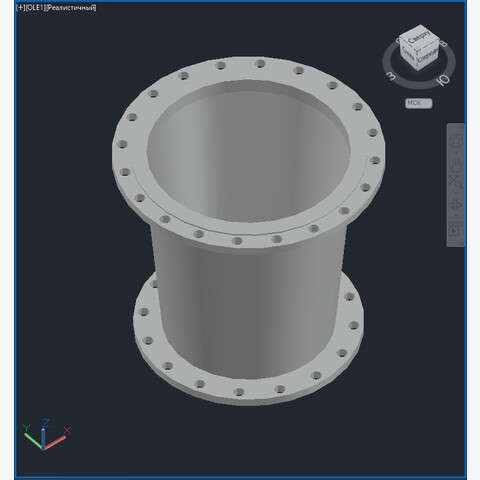

3D модели двухфланцевых конусов по ГОСТ 2531-2012

Библиотека фасонных элементов трубопроводов из высокопрочного чугуна — серии А и Б

Систематизированный набор трёхмерных моделей двухфланцевых конусов, спроектированных в соответствии с требованиями национального стандарта ГОСТ 2531‑2012. Детали изготовлены из чугуна с шаровидным графитом — материала, который сочетает в себе технологичность литья, характерную для серого чугуна, с повышенной прочностью и пластичностью, близкой к свойствам углеродистой стали. Благодаря этим качествам конусы нашли широкое применение при производстве трубопроводов, где требуется надёжное соединение участков разных диаметров с сохранением герметичности и устойчивости к гидравлическим ударам. Комплект охватывает все типоразмеры двух серий — А и Б, регламентированных стандартом.

Серии исполнения и их особенности

Разделение на серии отражает различия в геометрических параметрах и допустимых нагрузках:

• Серия А — характеризуется уменьшенными габаритами и рассчитана на применение в трубопроводных системах со стандартными эксплуатационными условиями;
• Серия Б — отличается увеличенными размерами фланцев и расширенным диапазоном расчётных давлений, что делает её предпочтительной для магистралей с повышенными нагрузками.

Такая номенклатура позволяет конструктору подобрать оптимальное исполнение под конкретный проект, учитывая как массо‑габаритные ограничения, так и требования по давлению.

Организация комплекта и навигация

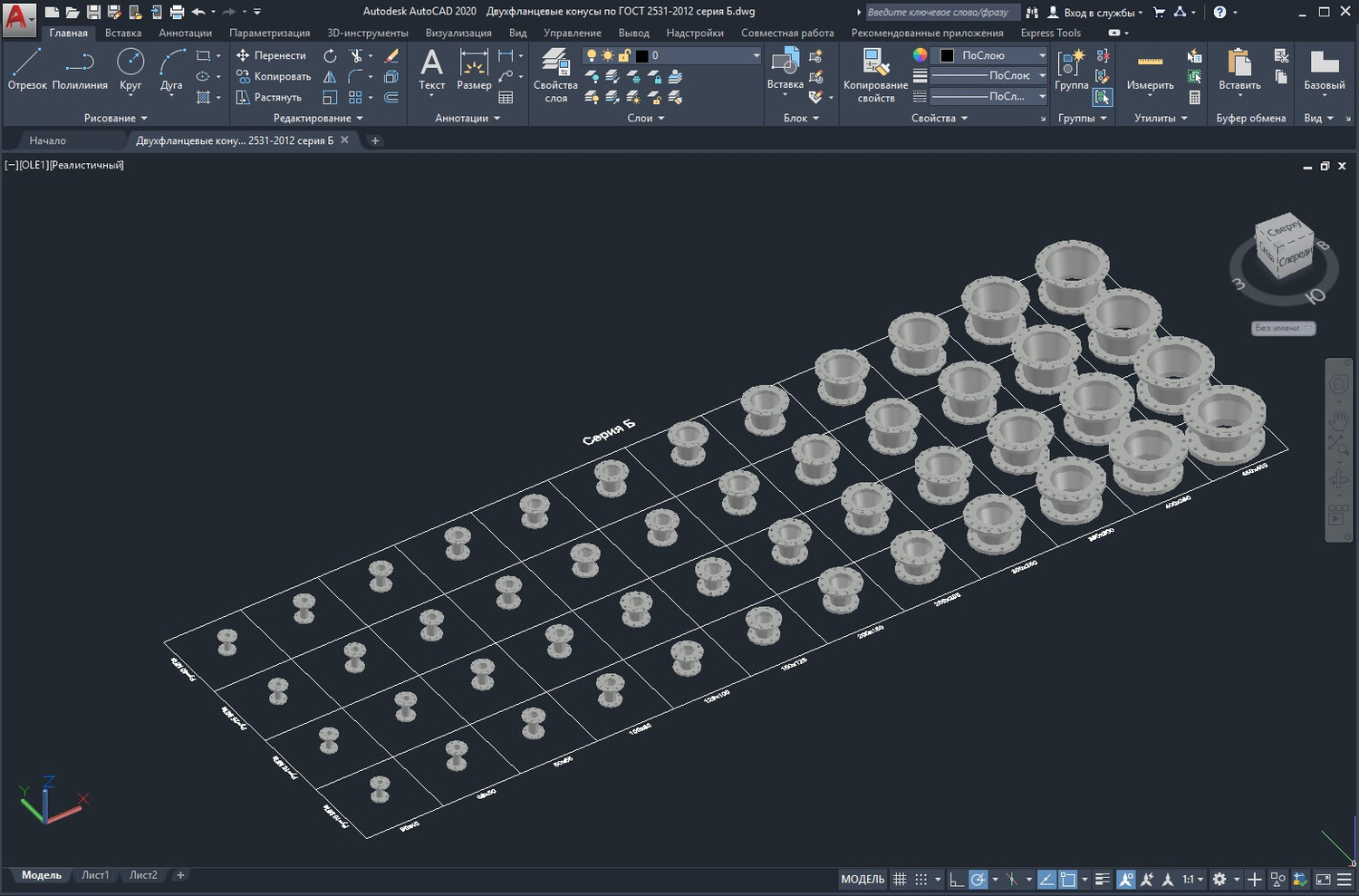

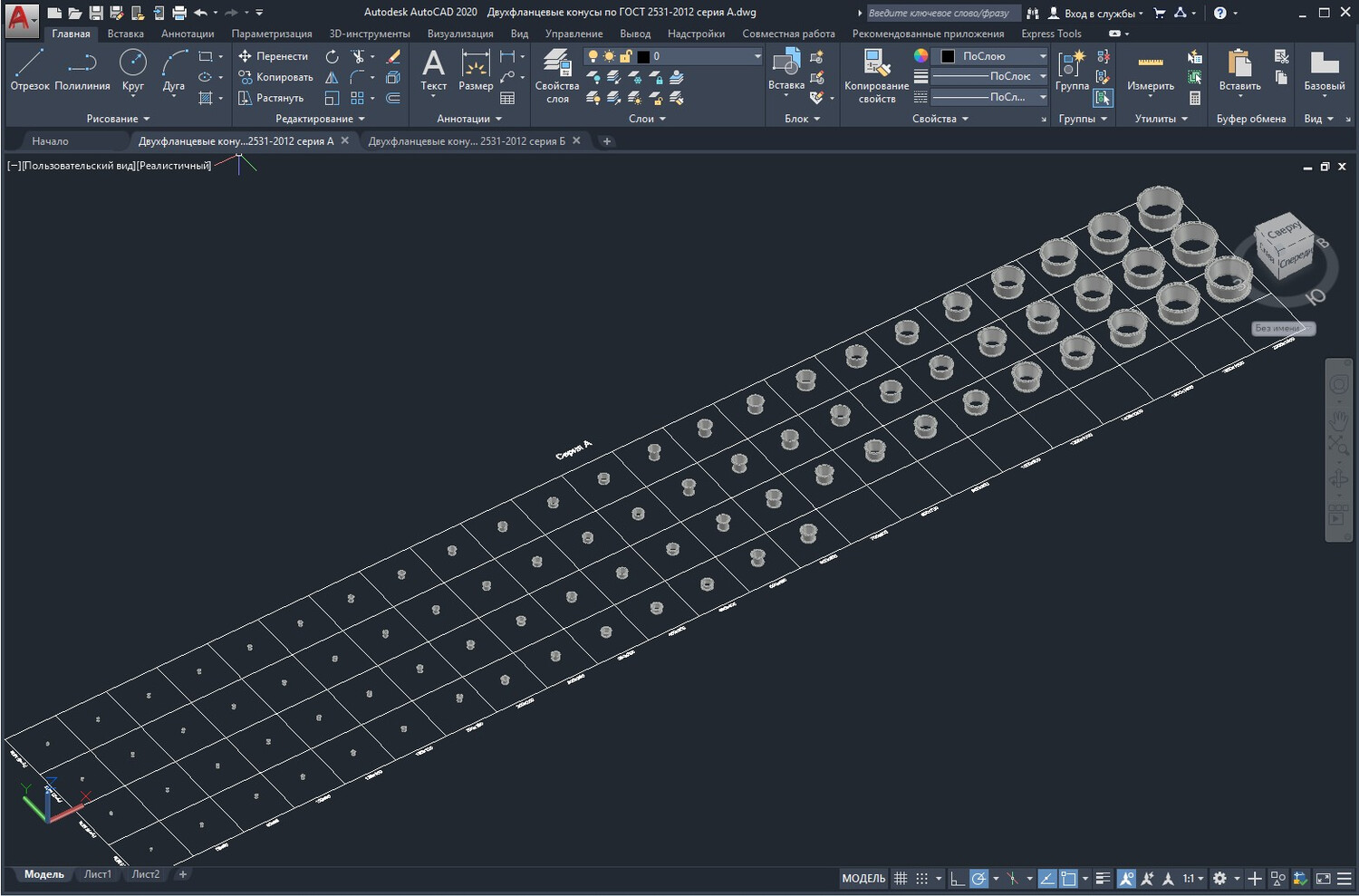

Каждая модель в наборе размещена на отдельной информационной сетке, выполняющей роль визуального каталога. Для каждого изделия зафиксированы:

• обозначение типоразмера — обеспечивает однозначную идентификацию детали и согласование с параметрами сопрягаемых труб и фланцев;
• расчётное давление — ключевой эксплуатационный параметр, определяющий область применения конуса и допустимые условия нагружения трубопровода.

Метод построения геометрии

Все трёхмерные модели реализованы в формате твёрдотельного моделирования (тип — ТЕЛО).

Интеграция в CAD‑среды и экспорт данных

Файлы подготовлены для работы в популярных системах автоматизированного проектирования. С использованием штатных средств экспорта, доступных в большинстве САПР, пользователь может:

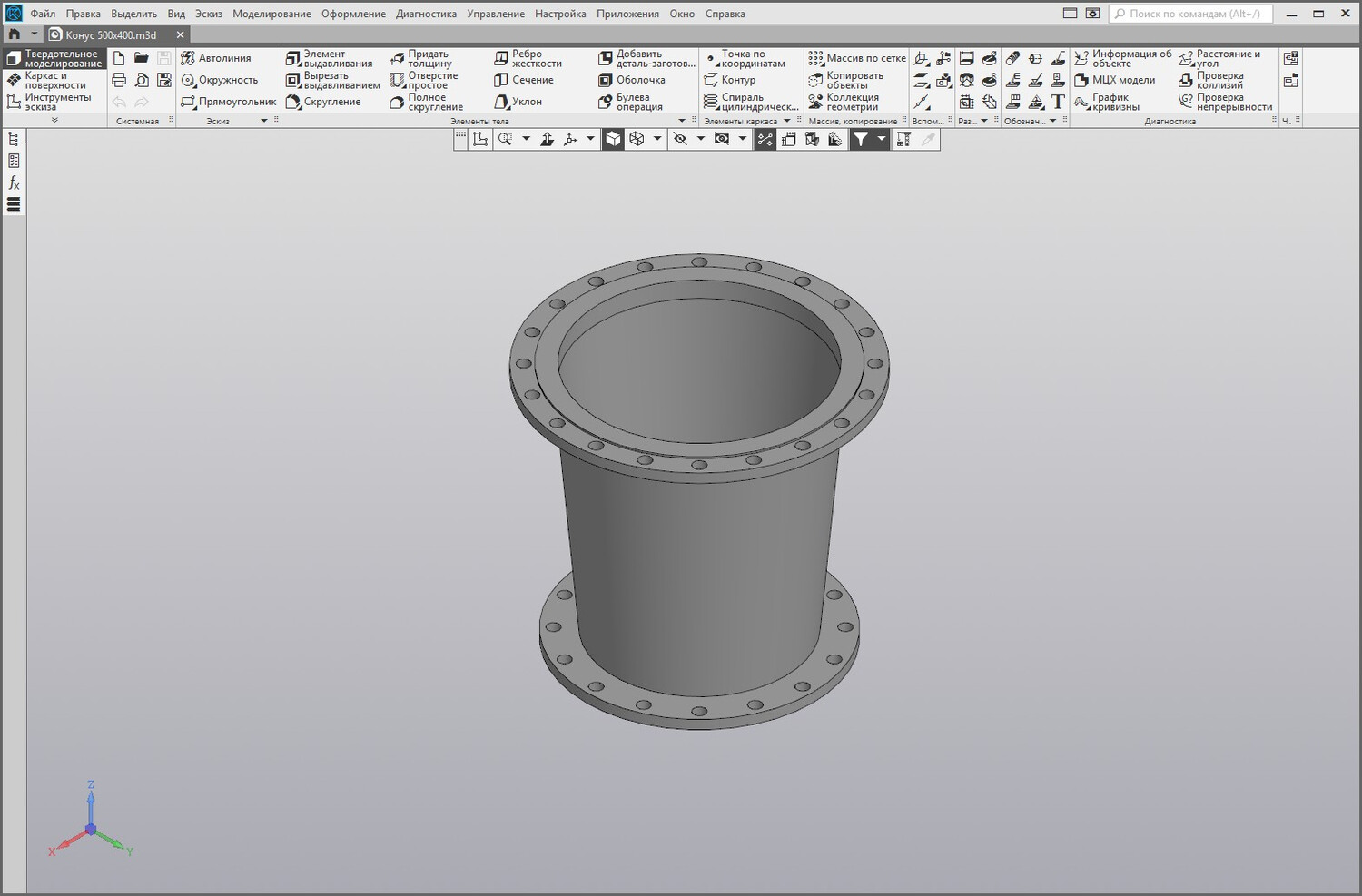

• импортировать 3D‑геометрию в КОМПАС‑3D, SketchUp, 3ds Max и прочие программы;
• сгенерировать 2D‑чертежи с необходимыми видами, сечениями и разрезами;
• создать локальные вырезы для изучения внутренней геометрии и верификации сопряжений в зоне уплотнения.

Форматы файлов:

• AutoCAD 3D-модель .dwg (версия 2010 и выше).


Просмотреть страницу – «Как скачать?»
