3D модель прижимов по ЗК4-1-17-95

Цифровая модель крепёжного элемента для импульсных линий КИПиА

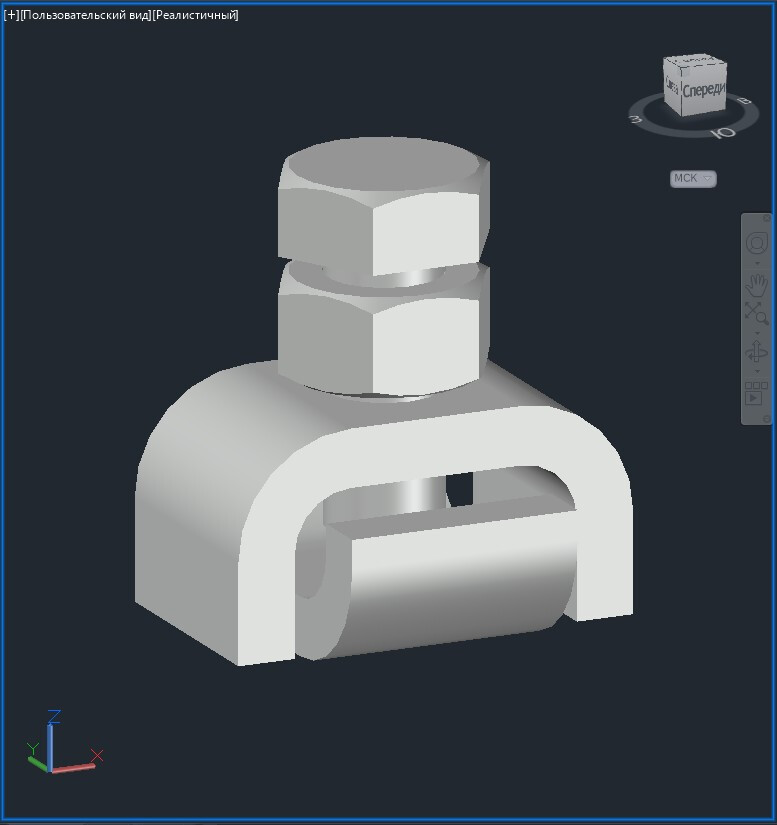

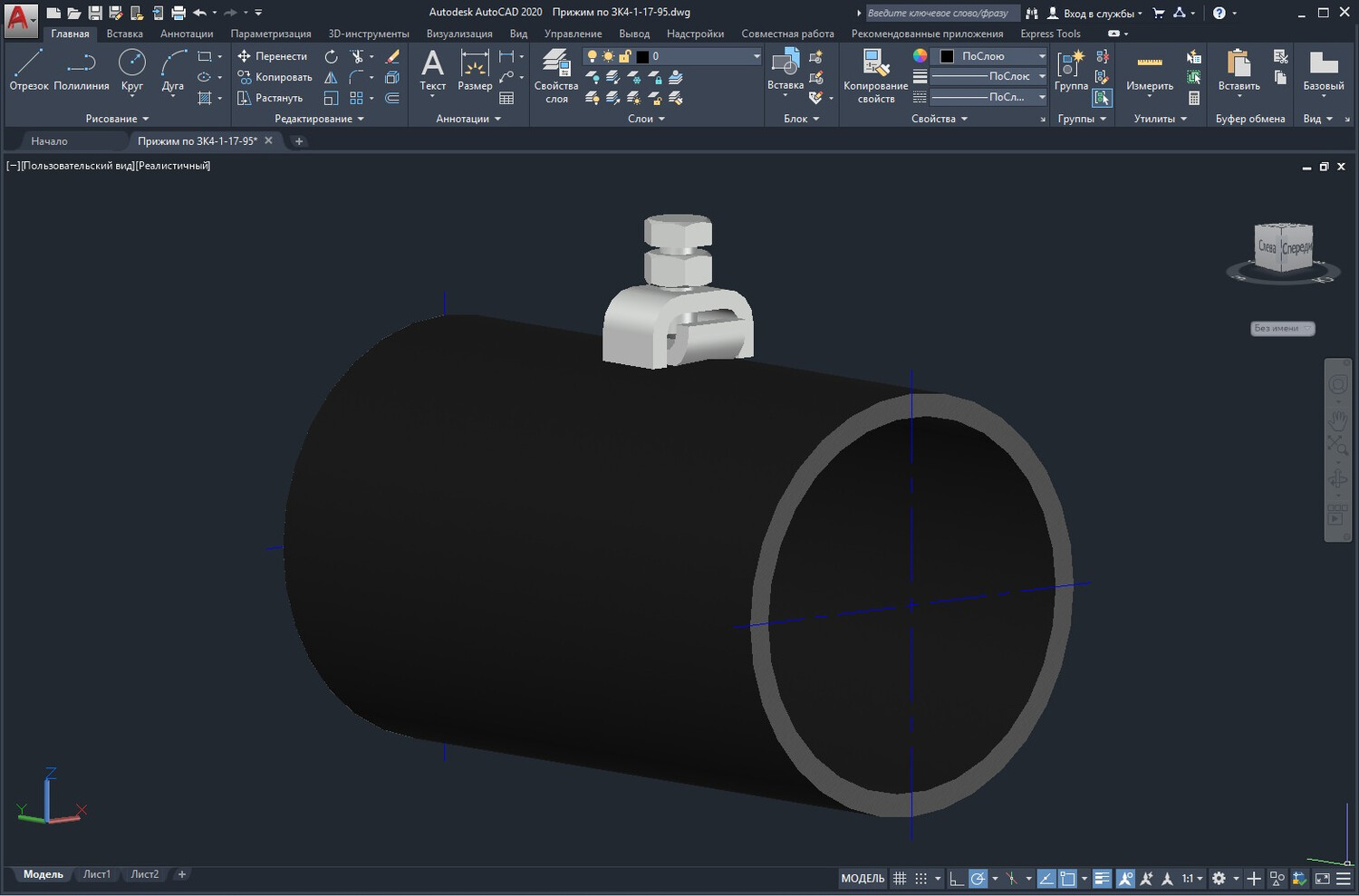

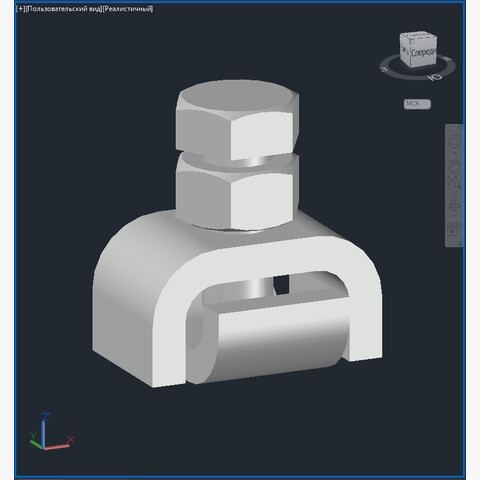

Трёхмерная модель трубопроводного прижима, разработанная в соответствии с нормативной документацией ЗК4‑1‑17‑95 (конструкция и размеры — по СЗК4‑1‑95). Это изделие выполняет функцию надёжной фиксации импульсных линий контрольно‑измерительных приборов и автоматики к магистральным трубам, несущим конструкциям и иным твёрдым поверхностям. Прижим обеспечивает плотное прилегание импульсной трубки к опорной базе, исключает её провисание, вибрационное смещение и механические повреждения в процессе эксплуатации. Применяется при монтаже систем технологического контроля на объектах нефтегазовой, химической, энергетической и других отраслей промышленности.

Метод построения геометрии

3D‑модель выполнена в формате твёрдотельного моделирования (тип — ТЕЛО). Деталь представляет собой замкнутый объёмный объект с корректными массо‑инерционными характеристиками.

Совместимость и возможности экспорта

Файл подготовлен для интеграции в распространённые системы автоматизированного проектирования. С помощью штатных инструментов экспорта, доступных в большинстве САПР, пользователь может:

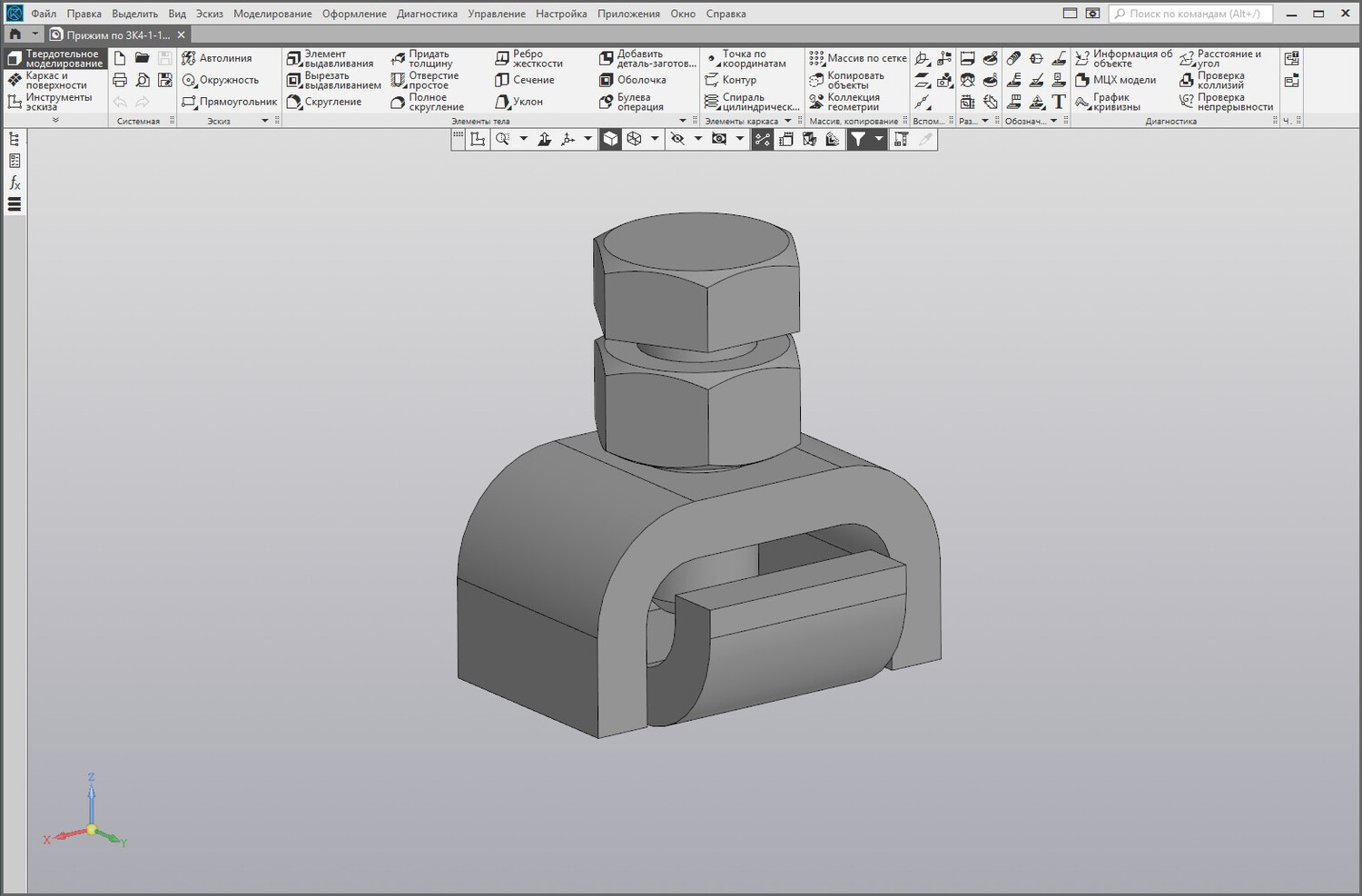

• перенести 3D‑геометрию в КОМПАС‑3D, SketchUp, 3ds Max и аналогичные программы;

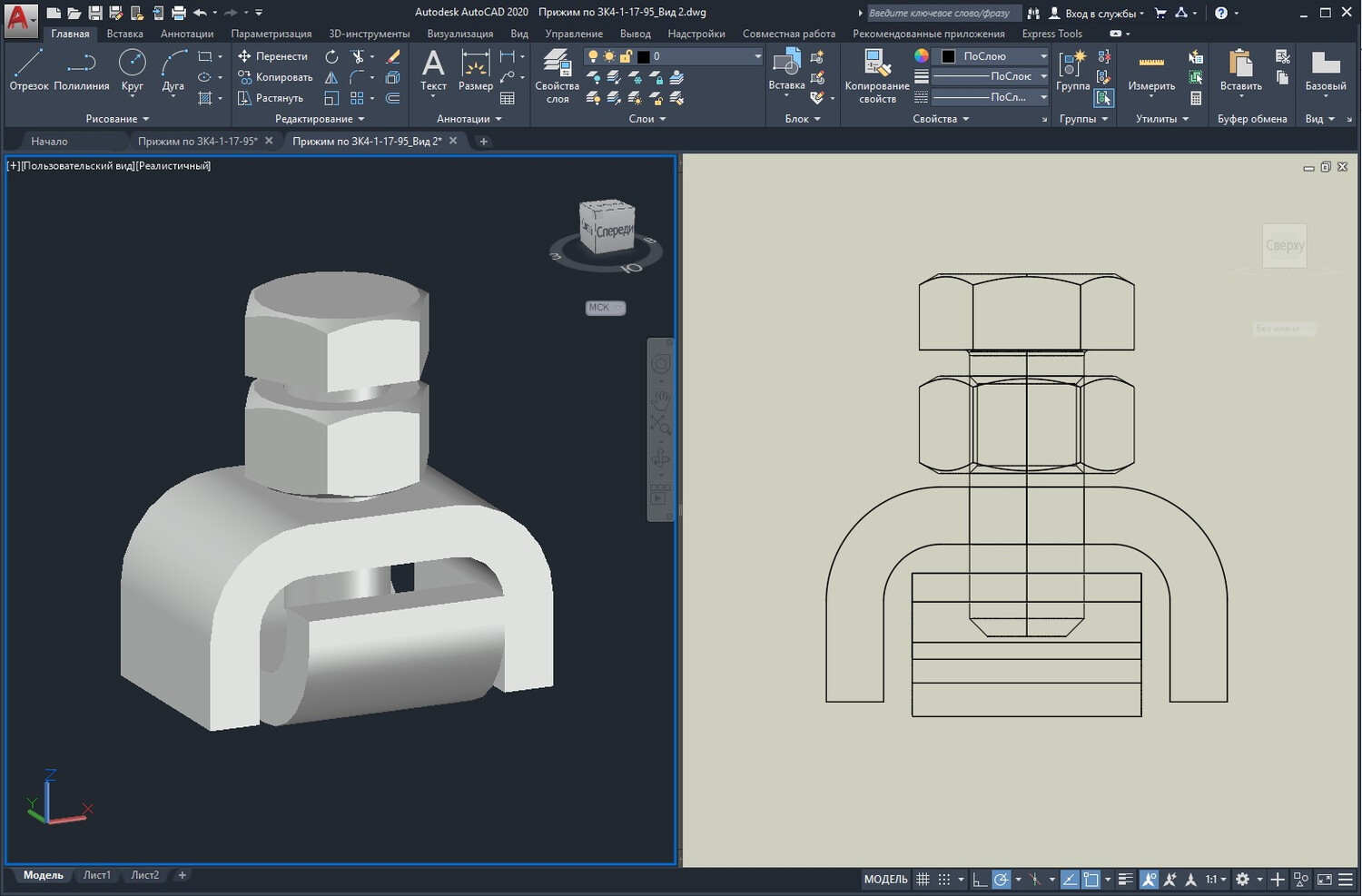

• сформировать 2D‑чертежи с основными видами, разрезами и сечениями;
• выполнить локальные вырезы для анализа внутренней геометрии и проверки посадки импульсной трубки в зоне захвата.

Форматы файлов:

• AutoCAD 3D-модель .dwg (версия 2010 и выше).
